特許ウォッチ

公開番号2025102264
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219601
出願日2023-12-26
発明の名称読取装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類H04N 1/00 20060101AFI20250701BHJP(電気通信技術)
要約【課題】適切なユーザに、スキャンのキャンセルを実行させることができる読取装置を提供することを目的とする。
【解決手段】MFP10のコントローラ11は、プルスキャンの実行指示と共にユーザ認証情報を受信した場合には(S92:YES)、キャンセルボタン73を含まないスキャン実行中画面69を、タッチパネル16Aに表示させ(S98)。また、コントローラ11は、プルスキャンの実行指示と共にユーザ認証情報を受信していない場合には(S92:NO)、キャンセルボタン73を含むスキャン実行中画面71を、タッチパネル16Aに表示させ、キャンセルボタン73への操作を受け付けたことに応じて、実行中のプルスキャンをキャンセルする(S112:NO、S116)。
【選択図】図11
特許請求の範囲【請求項１】
タッチパネルと、
スキャナと、
コントローラと、
を備え、
前記コントローラは、
外部機器からの実行指示により前記スキャナに原稿を読取らせるプルスキャンを実行することが可能であり、
前記コントローラは、
前記プルスキャンの実行指示を受信したことに応じて、前記プルスキャンを開始し、前記タッチパネルにスキャン実行中画面を表示する、ように構成されており、
前記コントローラは、
前記プルスキャンの実行指示と共にユーザ認証情報を受信した場合には、キャンセルボタンを含まない前記スキャン実行中画面を、前記タッチパネルに表示させ、
前記プルスキャンの実行指示と共に前記ユーザ認証情報を受信していない場合には、前記キャンセルボタンを含む前記スキャン実行中画面を、前記タッチパネルに表示させ、前記キャンセルボタンへの操作を受け付けたことに応じて、実行中の前記プルスキャンをキャンセルする、ように構成されている読取装置。
続きを表示（約 2,800 文字）【請求項２】
前記コントローラは、
ログインされている状態で、前記プルスキャンの実行指示を前記ユーザ認証情報と共に受信したことに応じて、ログインユーザの前記ユーザ認証情報が、前記プルスキャンの実行指示と共に受信した前記ユーザ認証情報に対応するならば、前記プルスキャンを開始し、対応しないならば開始しない、ように構成されており、
前記コントローラは、
ログインユーザの前記ユーザ認証情報が、前記プルスキャンの実行指示と共に受信した前記ユーザ認証情報に対応したことにより前記プルスキャンを開始したならば、前記プルスキャンの実行指示と共に前記ユーザ認証情報を受信している場合であっても、前記キャンセルボタンを含む前記スキャン実行中画面を、前記タッチパネルに表示させ、前記キャンセルボタンへの操作を受け付けたことに応じて、実行中の前記プルスキャンをキャンセルする、ように構成されている、請求項１に記載の読取装置。
【請求項３】
前記コントローラは、
ログインユーザの前記ユーザ認証情報が、前記プルスキャンの実行指示と共に受信した前記ユーザ認証情報に対応したことによって前記プルスキャンを開始した後、前記プルスキャンを終了又はキャンセルするまで、前記タッチパネルを介したログインユーザを変更する操作、及びログアウトする操作のうち、少なくとも一方の操作を受け付けない、ように構成されている、請求項２に記載の読取装置。
【請求項４】
前記コントローラは、
ログインされていない状態で、前記プルスキャンの実行指示をユーザ認証情報と共に受信したことに応じて、前記プルスキャンを開始した後、前記プルスキャンを終了又はキャンセルするまで、前記タッチパネルを介したログイン操作を受け付けない、ように構成されている、請求項２に記載の読取装置。
【請求項５】
前記コントローラは、
前記読取装置においてエラーが発生しているか否かを判断可能に構成されており、
前記コントローラは、
前記プルスキャンを開始した後、前記読取装置においてエラーが発生していると判断した場合、前記プルスキャンの実行指示と共に前記ユーザ認証情報を受信している場合であっても、前記キャンセルボタンを含む前記スキャン実行中画面を、前記タッチパネルに表示させ、前記キャンセルボタンへの操作を受け付けたことに応じて、実行中の前記プルスキャンをキャンセルする、ように構成されている、請求項１又は請求項２に記載の読取装置。
【請求項６】
前記コントローラは、
前記タッチパネルに対する操作に応じた実行指示により前記スキャナに原稿を読取らせるプッシュスキャンを実行することが可能であり、
前記コントローラは、
前記タッチパネルを介して前記プッシュスキャンの実行指示を受け付けたことに応じて、前記プッシュスキャンを開始し、前記タッチパネルにスキャン実行中画面を表示する、ように構成されており、
前記コントローラは、
前記プッシュスキャンを開始した後、キャンセルボタンを含む前記スキャン実行中画面を、前記タッチパネルに表示させ、前記キャンセルボタンへの操作を受け付けたことに応じて、実行中の前記プッシュスキャンをキャンセルする、ように構成されている請求項１又は請求項２に記載の読取装置。
【請求項７】
前記コントローラは、
前記プルスキャンの実行指示の送信元から前記プルスキャンのキャンセル指示を受け付ける、ことも可能に構成されており、
前記コントローラは、
前記プルスキャンの実行指示と共に前記ユーザ認証情報を受信している場合であっても、前記プルスキャンの実行指示の送信元から前記プルスキャンのキャンセル指示を受け付けたことに応じて、実行中の前記プルスキャンをキャンセルする、ように構成されている、請求項１又は請求項２に記載の読取装置。
【請求項８】
ディスプレイと、
ハードウェアキーと、
スキャナと、
コントローラと、
を備え、
前記コントローラは、
外部機器からの実行指示により前記スキャナに原稿を読取らせるプルスキャンを実行することが可能であり、
前記コントローラは、
前記プルスキャンの実行指示を受信したことに応じて、前記プルスキャンを開始し、前記ディスプレイにスキャン実行中画面を表示する、ように構成されており、
前記コントローラは、
前記プルスキャンの実行指示と共にユーザ認証情報を受信している場合には、前記プルスキャンの実行中に、前記ハードウェアキーに対してキャンセル操作がされても、実行中の前記プルスキャンをキャンセルせず、
前記プルスキャンの実行指示と共に前記ユーザ認証情報を受信していない場合には、前記プルスキャンの実行中に、前記ハードウェアキーに対してキャンセル操作がされたことに応じて、実行中の前記プルスキャンをキャンセルする、ように構成されている読取装置。
【請求項９】
前記コントローラは、
ログインされている状態で、前記プルスキャンの実行指示を前記ユーザ認証情報と共に受信したことに応じて、ログインユーザの前記ユーザ認証情報が、前記プルスキャンの実行指示と共に受信した前記ユーザ認証情報に対応するならば、前記プルスキャンを開始し、対応しないならば開始しない、ように構成されており、
前記コントローラは、
ログインユーザの前記ユーザ認証情報が、前記プルスキャンの実行指示と共に受信した前記ユーザ認証情報に対応したことにより前記プルスキャンを開始したならば、前記プルスキャンの実行指示と共に前記ユーザ認証情報を受信している場合であっても、前記プルスキャンの実行中に、前記ハードウェアキーに対してキャンセル操作がされたことに応じて、実行中の前記プルスキャンをキャンセルする、ように構成されている、請求項８に記載の読取装置。
【請求項１０】
タッチパネルを備え、
前記コントローラは、
ログインユーザの前記ユーザ認証情報が、前記プルスキャンの実行指示と共に受信した前記ユーザ認証情報に対応したことによって前記プルスキャンを開始した後、前記プルスキャンを終了又はキャンセルするまで、前記タッチパネルを介したログインユーザを変更する操作、及びログアウトする操作のうち、少なくとも一方の操作を受け付けない、ように構成されている、請求項９に記載の読取装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、スキャナにより原稿を読取る読取装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、外部機器からの実行指示によりスキャナに原稿を読取らせるプルスキャンを実行可能な読取装置が記載されている。読取装置では、事前に、プルスキャンの実行を許可するユーザの一覧を登録しておき、プルスキャンの実行指示を受け付けたときに、実行指示を行ったユーザが、登録済みのユーザと一致するか否かを認証する。そして、読取装置は、認証が成功すれば、プルスキャンを開始する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４―０３０１８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
読取装置を用いたスキャンでは、スキャンの実行を指示した後に、実行をキャンセルしたい場合がある。特許文献１の読取装置は、キャンセルの実行をどのユーザに許可すべきか、といった観点において、改善の余地がある。
【０００５】
本発明は、上記課題に鑑みたものであり、適切なユーザに、スキャンのキャンセルを実行させることができる読取装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本実施形態に開示された読取装置は、タッチパネルと、スキャナと、コントローラと、を備え、前記コントローラは、外部機器からの実行指示により前記スキャナに原稿を読取らせるプルスキャンを実行することが可能であり、前記コントローラは、前記プルスキャンの実行指示を受信したことに応じて、前記プルスキャンを開始し、前記タッチパネルにスキャン実行中画面を表示する、ように構成されており、前記コントローラは、前記プルスキャンの実行指示と共にユーザ認証情報を受信した場合には、キャンセルボタンを含まない前記スキャン実行中画面を、前記タッチパネルに表示させ、前記プルスキャンの実行指示と共に前記ユーザ認証情報を受信していない場合には、前記キャンセルボタンを含む前記スキャン実行中画面を、前記タッチパネルに表示させ、前記キャンセルボタンへの操作を受け付けたことに応じて、実行中の前記プルスキャンをキャンセルする、ように構成されている。
【０００７】
また、上記課題を解決するために本実施形態に開示された読取装置は、ディスプレイと、ハードウェアキーと、スキャナと、コントローラと、を備え、前記コントローラは、外部機器からの実行指示により前記スキャナに原稿を読取らせるプルスキャンを実行することが可能であり、前記コントローラは、前記プルスキャンの実行指示を受信したことに応じて、前記プルスキャンを開始し、前記ディスプレイにスキャン実行中画面を表示する、ように構成されており、前記コントローラは、前記プルスキャンの実行指示と共にユーザ認証情報を受信している場合には、前記プルスキャンの実行中に、前記ハードウェアキーに対してキャンセル操作がされても、実行中の前記プルスキャンをキャンセルせず、前記プルスキャンの実行指示と共に前記ユーザ認証情報を受信していない場合には、前記プルスキャンの実行中に、前記ハードウェアキーに対してキャンセル操作がされたことに応じて、実行中の前記プルスキャンをキャンセルする、ように構成されている。
【０００８】
上記構成では、プルスキャンの実行指示と共にユーザ認証情報を受信している場合、読取装置においてプルスキャンのキャンセルをさせないことができる。これにより、ユーザ認証情報が示すユーザ以外のユーザが、読取装置でプルスキャンをキャンセルすることを禁止できる。また、プルスキャンの実行指示と共にユーザ認証情報を受信していない場合、プルスキャンのキャンセルをキャンセルボタンやハードウェアキーを操作することで実行できる。ユーザ認証情報がないスキャンジョブについては、ユーザ操作によりキャンセルを許可できる。
【発明の効果】
【０００９】
本発明によれば、適切なユーザに、スキャンのキャンセルを実行させることができる。
【図面の簡単な説明】
【００１０】

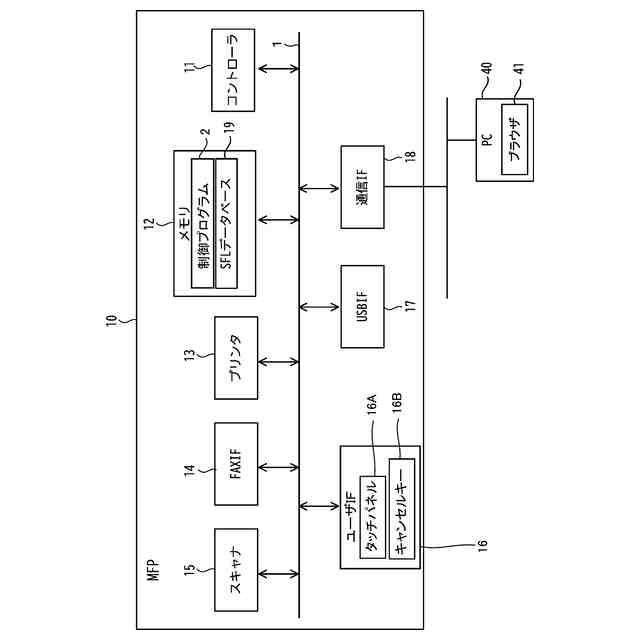

ＭＦＰの構成図である。
制限設定画面を示す図である。

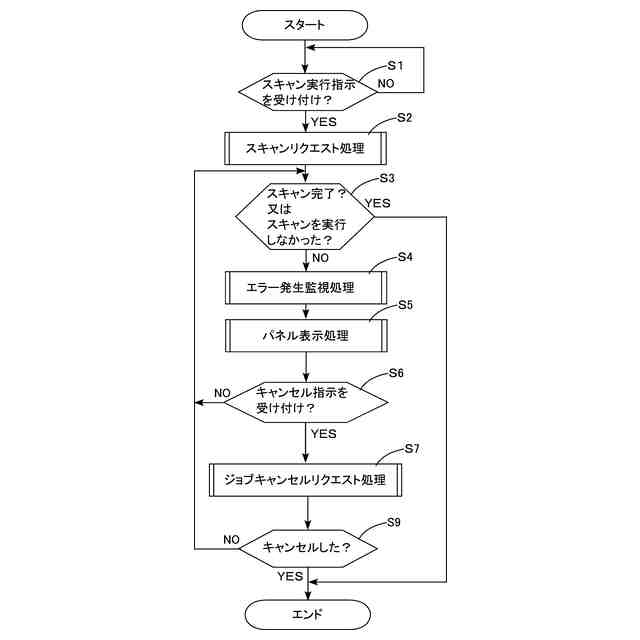

ＭＦＰのコントローラが実行するスキャン制御処理を示すフローチャートである。
図３のＳ２で実行される処理を示すフローチャートである。
図４のS１１で実行される処理を示すフローチャートである。
図４のS１２で実行される処理を示すフローチャートである。

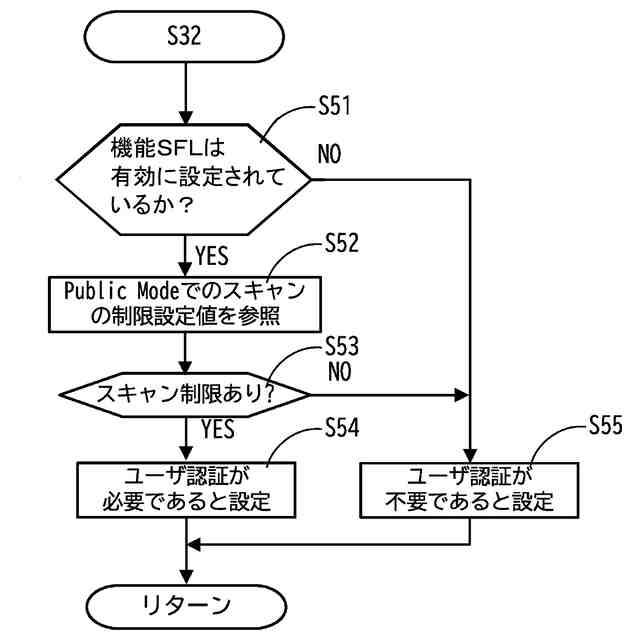

図６のS３２で実行される処理を示すフローチャートである。

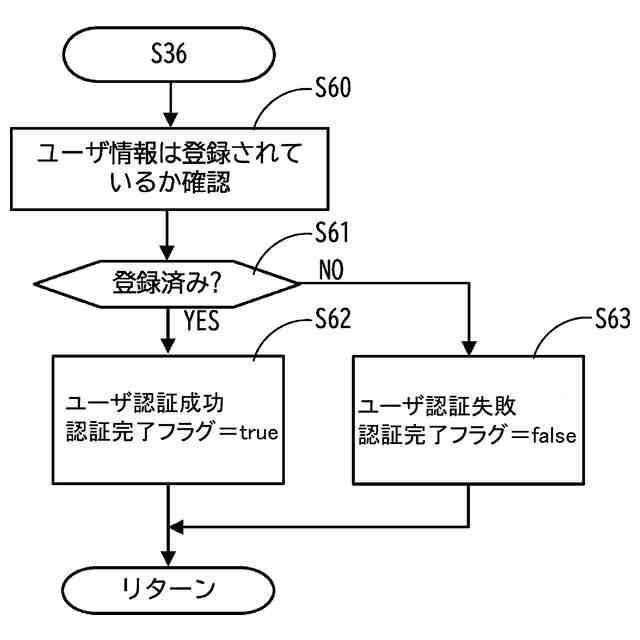

図６のS３６で実行される処理を示すフローチャートである。

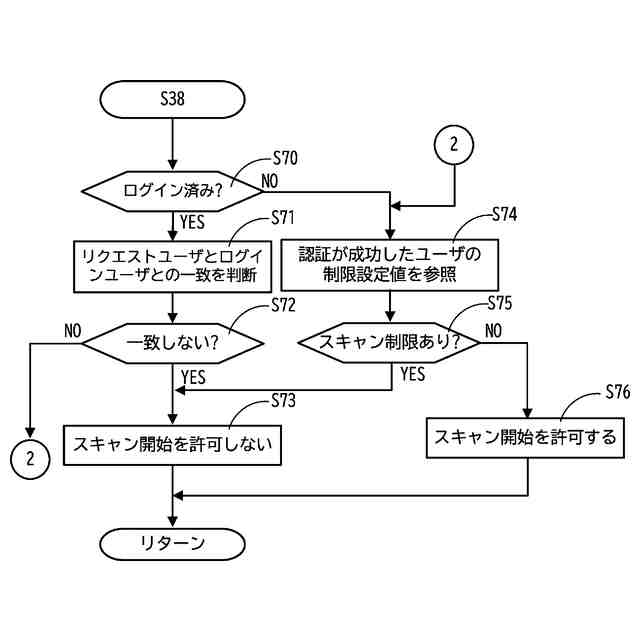

図６のS３８で実行される処理を示すフローチャートである。
図３のS４で実行される処理を示すフローチャートである。

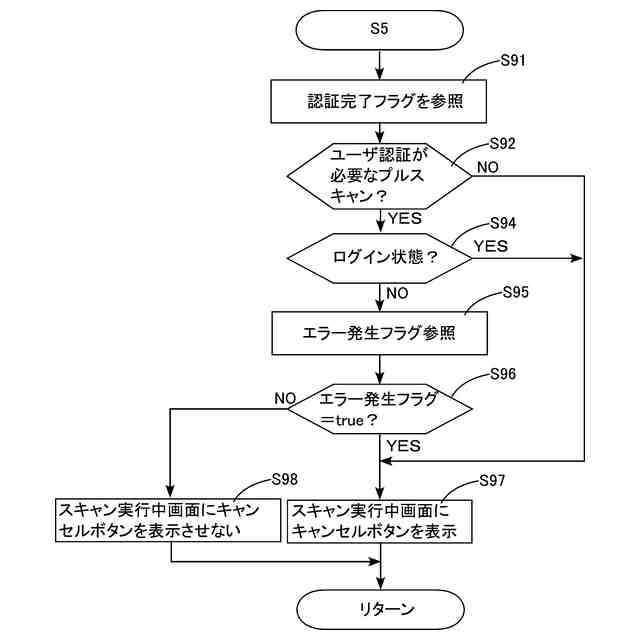

図３のＳ５で実行される処理を示すフローチャートである。
図３のＳ７で実行される処理を示すフローチャートである。
図１２のＳ１０４、及び図１４のＳ１１６で実行される処理を示すフローチャートである。
図１２のＳ１０３で実行される処理を示すフローチャートである。
ユーザＩＦに表示される画面であって、待機画面からログイン操作を行いプルスキャンの実行を開始するまでの画面遷移を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
