公開番号2025102392
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219817
出願日2023-12-26
発明の名称車両用ミラー装置
出願人株式会社東海理化電機製作所,トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類B60R 1/06 20060101AFI20250701BHJP(車両一般)
要約【課題】ミラー上下方向の寸法を小さくする。

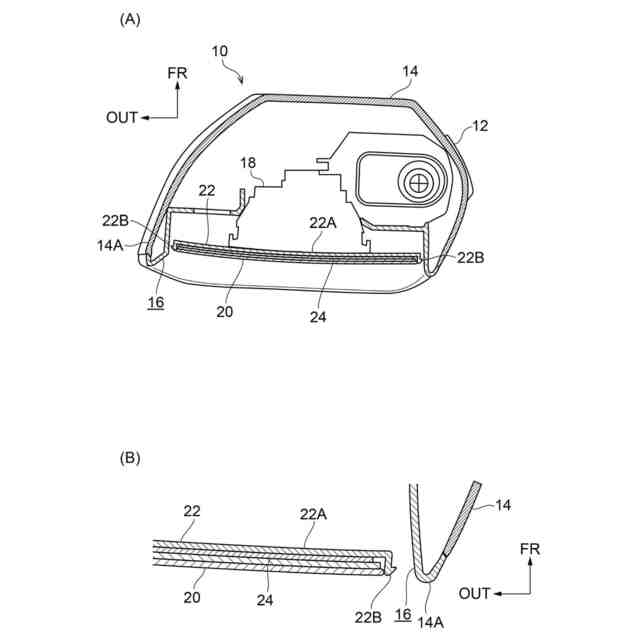

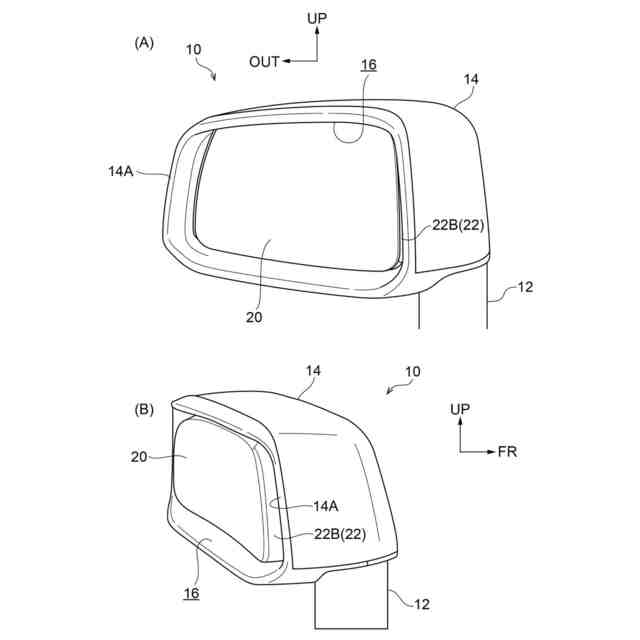

【解決手段】ドアミラー装置では、ミラー20の周面を被覆部22Bが被覆している。ここで、被覆部22Bがミラー20の車幅方向内側と車幅方向外側とを合わせた範囲の少なくとも一部に配置される一方、被覆部22Bがミラー20の上側と下側とを合わせた範囲の少なくとも一部に配置されていない。このため、ドアミラー装置の上下方向寸法を小さくできる。

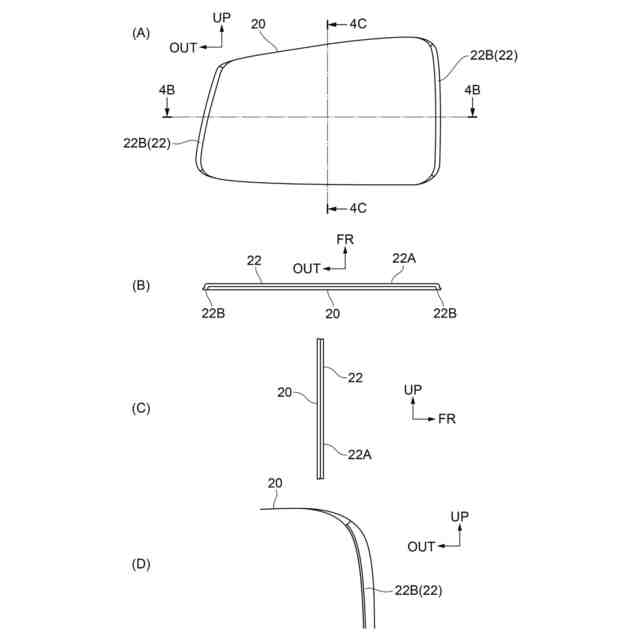

【選択図】図4
特許請求の範囲【請求項１】
車両に設けられるミラーと、
前記ミラーの周面を被覆し、前記ミラーの左側と右側とを合わせた範囲の少なくとも一部に配置されると共に、前記ミラーの上側と下側とを合わせた範囲の少なくとも一部に配置されない被覆部と、
を備える車両用ミラー装置。
続きを表示（約 590 文字）【請求項２】
前記被覆部が前記ミラーの左側と右側との全体に配置されると共に前記ミラーの上側と下側との全体に配置されない請求項１記載の車両用ミラー装置。
【請求項３】
前記ミラーの周囲に配置され、前記ミラーの前記被覆部が配置されない周方向位置において前記ミラーの表側に突出される周囲体を備える請求項１記載の車両用ミラー装置。
【請求項４】
前記ミラーの周囲に配置され、前記ミラーの前記被覆部が配置される周方向位置において前記ミラーの裏側に凹状にされる周囲体を備える請求項１記載の車両用ミラー装置。
【請求項５】
前記ミラーの周囲に配置され、前記ミラーの前記被覆部が配置される周方向位置において前記ミラーが前記ミラー表側に突出可能にされると共に、前記ミラーの前記被覆部が配置されない周方向位置において前記ミラーが前記ミラー表側に突出不能にされる周囲体を備える請求項１記載の車両用ミラー装置。
【請求項６】
前記被覆部の前記ミラー周方向における端部が徐々に小さくされる請求項１記載の車両用ミラー装置。
【請求項７】
前記ミラーの周囲に配置され、左部及び右部の少なくとも一方が前記ミラーの表側へ向かうに従い前記ミラーの左右方向外側へ向かう方向に傾斜される周囲体を備える請求項１記載の車両用ミラー装置。

発明の詳細な説明【技術分野】
【０００１】

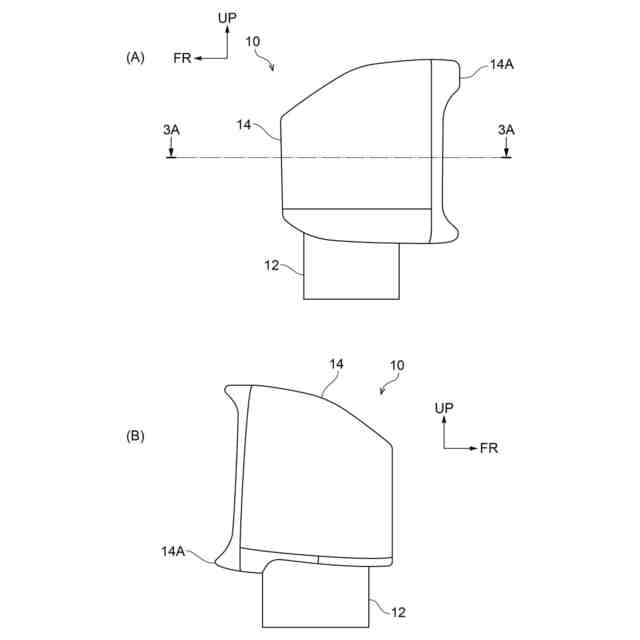

本発明は、ミラーの周面を被覆部が被覆する車両用ミラー装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
下記特許文献１に記載のミラー保持構造では、ミラーの周面をホルダ本体の周縁枠部が被覆する。
【０００３】
ここで、このミラー保持構造では、ミラーの周方向全体に周縁枠部が配置される。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－６２５３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、上記事実を考慮し、ミラー上下方向の寸法を小さくできる車両用ミラー装置を得ることが目的である。
【課題を解決するための手段】
【０００６】
本発明の第１態様の車両用ミラー装置は、車両に設けられるミラーと、前記ミラーの周面を被覆し、前記ミラーの左側と右側とを合わせた範囲の少なくとも一部に配置されると共に、前記ミラーの上側と下側とを合わせた範囲の少なくとも一部に配置されない被覆部と、を備える。
【０００７】
本発明の第２態様の車両用ミラー装置は、本発明の第１態様の車両用ミラー装置において、前記被覆部が前記ミラーの左側と右側との全体に配置されると共に前記ミラーの上側と下側との全体に配置されない。
【０００８】
本発明の第３態様の車両用ミラー装置は、本発明の第１態様又は第２態様の車両用ミラー装置において、前記ミラーの周囲に配置され、前記ミラーの前記被覆部が配置されない周方向位置において前記ミラーの表側に突出される周囲体を備える。
【０００９】
本発明の第４態様の車両用ミラー装置は、本発明の第１態様～第３態様の何れか１つの車両用ミラー装置において、前記ミラーの周囲に配置され、前記ミラーの前記被覆部が配置される周方向位置において前記ミラーの裏側に凹状にされる周囲体を備える。
【００１０】
本発明の第５態様の車両用ミラー装置は、本発明の第１態様～第４態様の何れか１つの車両用ミラー装置において、前記ミラーの周囲に配置され、前記ミラーの前記被覆部が配置される周方向位置において前記ミラーが前記ミラー表側に突出可能にされると共に、前記ミラーの前記被覆部が配置されない周方向位置において前記ミラーが前記ミラー表側に突出不能にされる周囲体を備える。
（【００１１】以降は省略されています）
