発明の名称コンデンサ装置
出願人株式会社デンソー
代理人個人,個人,個人
主分類H02M 7/48 20070101AFI20250701BHJP(電力の発電,変換,配電)
要約【課題】電極接続部間の熱集中の抑制と小型化の両立が可能なコンデンサ装置を提供する。
【解決手段】コンデンサ装置は、複数のコンデンサ素子40と、複数の第1電極端子50と、複数の第2電極端子60と、を備えている。コンデンサ素子は幅方向に離間する第1端面40Aと第2端面40Bを有している。第1電極端子は、第1端面の第1電極41に接続される第1電極接続部を有している。第2電極端子は、第2端面の第2電極42に接続される第2電極接続部を有している。第1端面同士、および/または、第2端面同士が幅方向で向かい合うように、複数のコンデンサ素子が幅方向に沿って並んでいる。幅方向で向かい合う第1電極に各々接続された第1電極接続部、および/または、幅方向で向かい合う第2電極に各々接続された第2電極接続部が、幅方向に直交する方向の少なくとも1つに関して、ずれて配置されている。
【選択図】図6
特許請求の範囲【請求項１】
幅方向（Ｘ）に離間する第１端面（４０Ａ）と第２端面（４０Ｂ）をそれぞれ有する複数のコンデンサ素子（４０）と、
前記第１端面に形成された第１電極に接続される第１電極接続部（５１、５２）を有するとともに、各前記コンデンサ素子に個々に設けられている複数の第１電極端子（５０）と、
前記第２端面に形成された第２電極に接続される第２電極接続部（６１、６２）を有するとともに、各前記コンデンサ素子に個々に設けられている複数の第２電極端子（６０）と、を備え、
前記第１端面同士、および／または、前記第２端面同士が前記幅方向で向かい合うように、複数の前記コンデンサ素子が前記幅方向に沿って並び、
前記幅方向で向かい合う前記第１電極に各々接続された前記第１電極接続部、および／または、前記幅方向で向かい合う前記第２電極に各々接続された前記第２電極接続部が、前記幅方向に直交する方向の１つである高さ方向（Ｚ）、および、前記幅方向と前記高さ方向の両方に直交する奥行方向（Ｙ）の少なくとも一方に関して、ずれて配置されているコンデンサ装置。
続きを表示（約 1,300 文字）【請求項２】
前記幅方向で向かい合う前記第１電極に各々接続された前記第１電極接続部、および／または、前記幅方向で向かい合う前記第２電極に各々接続された前記第２電極接続部が、前記高さ方向、および、前記奥行方向の両方に関して、ずれて配置されている請求項１に記載のコンデンサ装置。
【請求項３】
前記コンデンサ素子は、前記第１端面と前記第２端面をつなぐ側面（４０Ｃ）をさらに有し、
前記第１電極端子は、前記第１電極接続部に電気的に接続されるとともに前記側面に沿って前記第２端面に向かって延びる第１沿電部（５５）と、前記第１沿電部に繋がるとともに外部機器（１１）に接続される第１外部接続部（５４）と、をさらに有し、
前記第２電極端子は、前記第２電極接続部に電気的に接続されるとともに前記第１沿電部が沿っている前記側面に沿って前記第１端面に向かって延びる第２沿電部（６５）と、前記第２沿電部に繋がるとともに前記外部機器に接続される第２外部接続部（６４）と、をさらに有し、
前記コンデンサ素子を介して前記第１外部接続部および前記第２外部接続部の一方から他方に向かって電流が流れており、
前記第１沿電部を流れる前記電流の向きと前記第２沿電部を流れる前記電流の向きとが逆向きである請求項２に記載のコンデンサ装置。
【請求項４】
前記第１電極端子は、前記第１電極接続部と前記第１沿電部とを接続し、前記第１端面に沿うように延びる第１アーム（５３）をさらに有し、
前記第２電極端子は、前記第２電極接続部と前記第２沿電部とを接続し、前記第２端面に沿うように延びる第２アーム（６３）をさらに有し、
前記幅方向で向かい合う前記第１電極に各々接続された前記第１アーム同士、および／または、前記幅方向で向かい合う前記第２電極に各々接続された前記第２アーム同士が、前記幅方向で接触している請求項３に記載のコンデンサ装置。
【請求項５】
前記第１沿電部および前記第２沿電部の少なくとも一方が前記側面に接触している請求項４に記載のコンデンサ装置。
【請求項６】
前記第１外部接続部、および、前記第２外部接続部を含む外部接続部（５４、６４）と、前記外部機器と、を接続するバスバー（１１０、１２０）をさらに備え、
前記外部接続部が、前記第１沿電部および前記第２沿電部を含む沿電部（５５、６５）から前記高さ方向に直立し、
前記バスバーにおける、前記外部接続部に接続される端子接続部（１１１、１２１）が、前記外部接続部に沿うように前記高さ方向に延び、
前記外部接続部と前記端子接続部とが前記奥行方向で接合されている請求項３～５のいずれか１項に記載のコンデンサ装置。
【請求項７】
前記外部接続部と前記端子接続部とを前記奥行方向で接合する接合機器の前記幅方向の移動が妨げられない程度に、前記幅方向に並ぶ複数の前記コンデンサ素子に渡り、前記第１沿電部および前記第２沿電部の前記高さ方向の位置が揃っている請求項６に記載のコンデンサ装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書に記載の開示は、コンデンサ装置に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１に記載のケースモールド型コンデンサは、第１ブロックと、第１Ｐ極バスバーと、第１Ｎ極バスバーと、第２ブロックと、第２Ｐ極バスバーと、第２Ｎ極バスバーと、を有する。第１ブロック、および、第２ブロックは、Ｐ極、および、Ｎ極をそれぞれ有する複数の金属化フィルムコンデンサで構成されている。第１ブロックにおける各コンデンサのＮ極と第２ブロックにおける各コンデンサのＮ極とは対向している。
【０００３】
第１Ｐ極バスバーは、第１ブロックにおけるコンデンサのＰ極に接続されるとともに、一端に外部接続用の第１Ｐ極端子部を有する。第１Ｎ極バスバーは、第１ブロックにおけるコンデンサのＮ極に接続されるとともに、一端に外部接続用の第１Ｎ極端子部２４Ａを有する。第２Ｐ極バスバーは、第２ブロックにおけるコンデンサのＰ極に接続されるとともに、一端に外部接続用の第２Ｐ極端子部を有する。第２Ｎ極バスバーは、第２ブロックにおけるコンデンサのＮ極に接続されるとともに、一端に外部接続用の第２Ｎ極端子部を有する。
【先行技術文献】
【特許文献】
【０００４】
特許第５３７６０７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の構成においては、第１ブロックと第２ブロックが並ぶ方向に関して、第１Ｎ極端子部と第２Ｎ極端子部とが重なっている。そのために第１Ｎ極端子部と第２Ｎ極端子部間において熱集中が起こる。また第１ブロックと第２ブロックが並ぶ方向に関して、少なくとも第１Ｎ極端子部と第２Ｎ極端子部の厚さ分、第１ブロックと第２ブロックを離す必要がある。ケースモールド型コンデンサがその分大型化する。特許文献１の構成においては、第１Ｎ極端子部と第２Ｎ極端子部間の熱集中の抑制とケースモールド型コンデンサの小型化を両立することが難しかった。
【０００６】
本開示の目的は、電極接続部間の熱集中の抑制と小型化の両立が可能なコンデンサ装置を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様によるコンデンサ装置は、
幅方向（Ｘ）に離間する第１端面（４０Ａ）と第２端面（４０Ｂ）をそれぞれ有する複数のコンデンサ素子（４０）と、
第１端面に形成された第１電極に接続される第１電極接続部（５１、５２）を有するとともに、各コンデンサ素子に個々に設けられている複数の第１電極端子（５０）と、
第２端面に形成された第２電極に接続される第２電極接続部（６１、６２）を有するとともに、各コンデンサ素子に個々に設けられている複数の第２電極端子（６０）と、を備え、
第１端面同士、および／または、第２端面同士が幅方向で向かい合うように、複数のコンデンサ素子が幅方向に沿って並び、
幅方向で向かい合う第１電極に各々接続された第１電極接続部、および／または、幅方向で向かい合う第２電極に各々接続された第２電極接続部が、幅方向に直交する方向の１つである高さ方向（Ｚ）、および、幅方向と高さ方向の両方に直交する奥行方向（Ｙ）の少なくとも一方に関して、ずれて配置されている。
【０００８】
これによれば幅方向（Ｘ）で向かい合う電極に設けられた、第１電極接続部（５１、５２）同士、および／または、第２電極接続部（６１、６２）同士が、幅方向で重なることが抑制される。そのために、第１電極接続部間、および／または、第２電極接続部間において熱集中が起こることが抑制される。また幅方向で隣合うコンデンサ素子（４０）の距離を近づけることができる。それに伴いコンデンサ装置の小型化ができる。電極接続部間の熱集中の抑制とコンデンサ装置の小型化が両立できる。
【０００９】
なお、上記の括弧内の参照番号は、後述の実施形態に記載の構成との対応関係を示すものに過ぎず、技術的範囲を何ら制限するものではない。
【図面の簡単な説明】
【００１０】

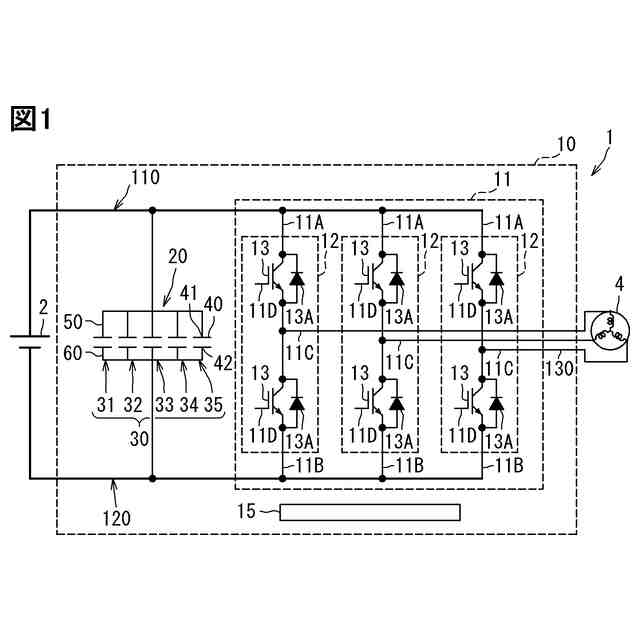

電力変換装置の電気回路図である。

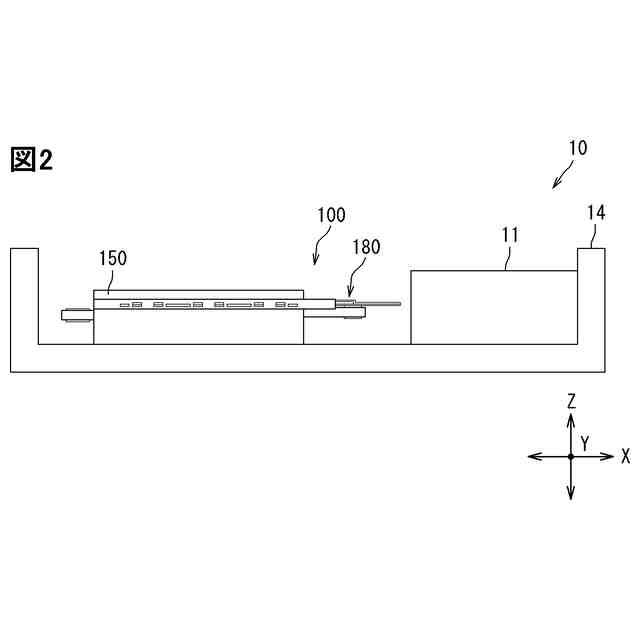

電力変換装置の側面図である。

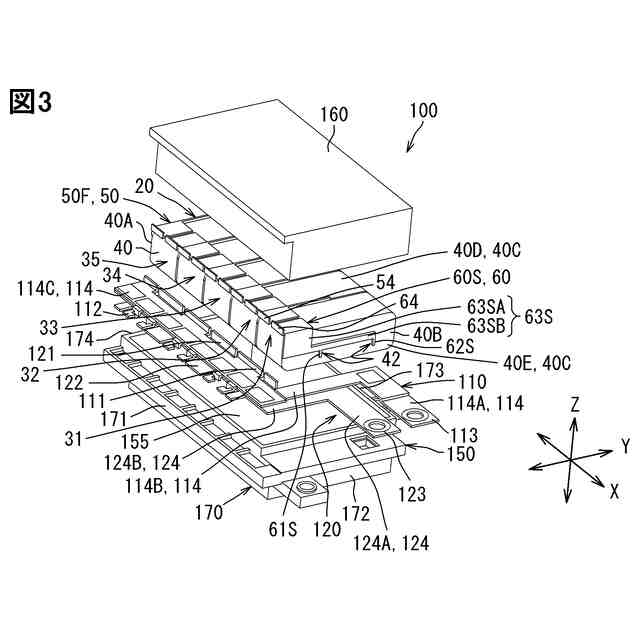

コンデンサ装置の分解斜視図である。

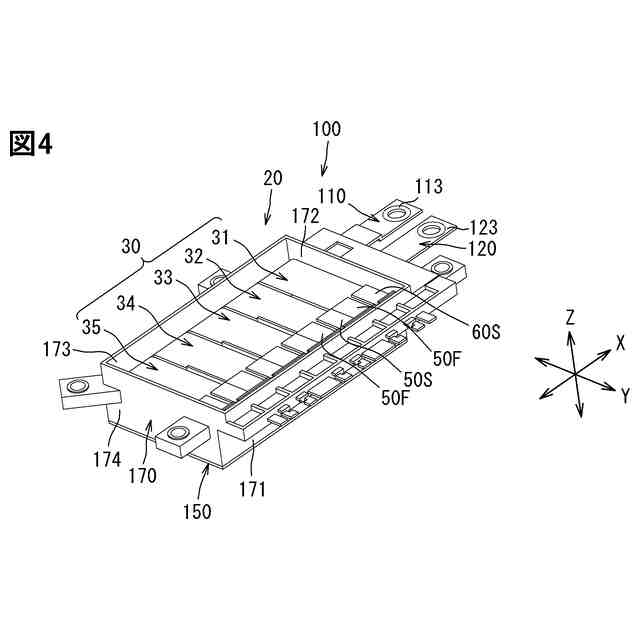

コンデンサ装置の一部の斜視図である。

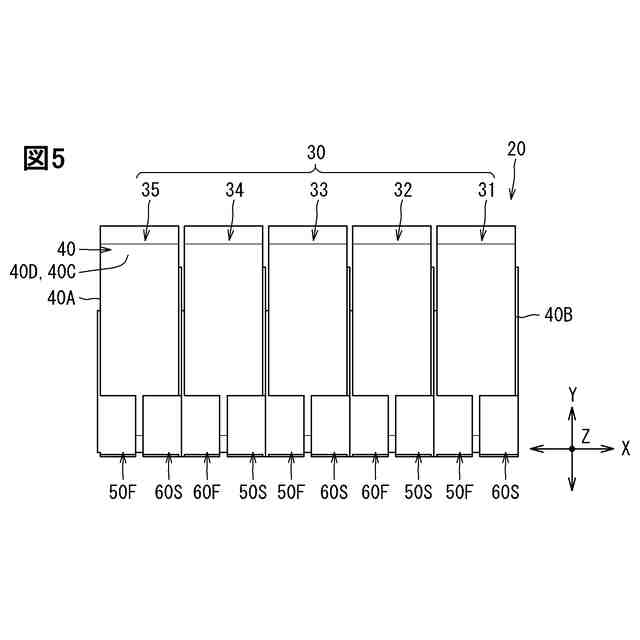

コンデンサの平面図である。

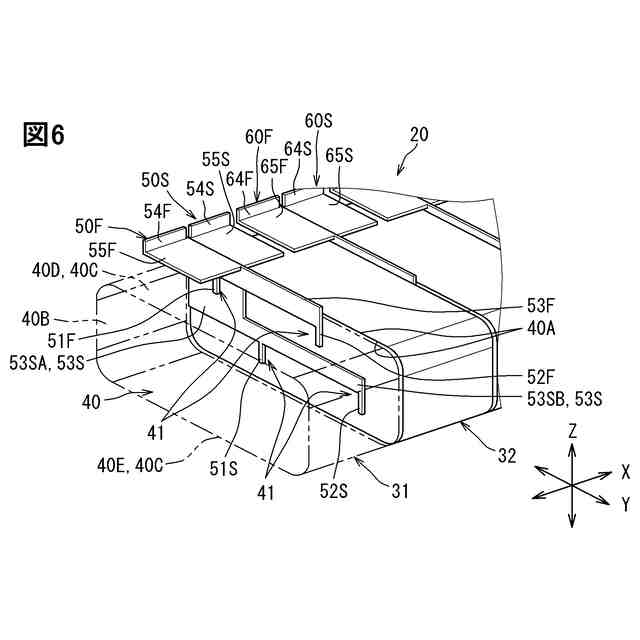

コンデンサの一部の斜視図である。

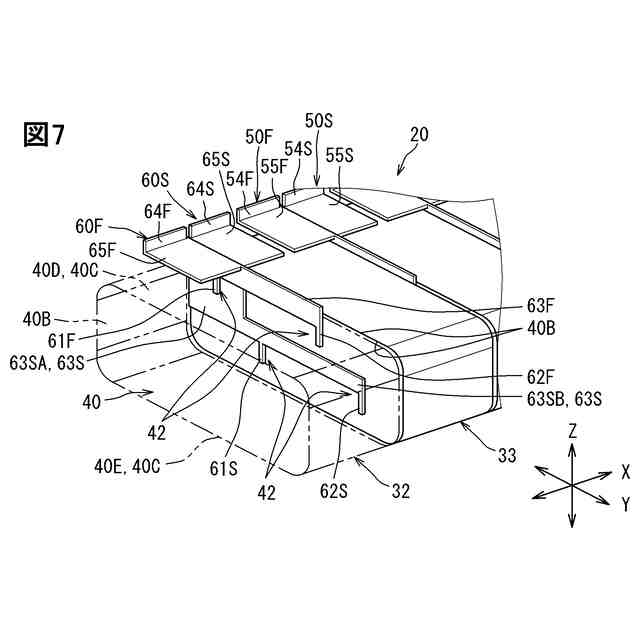

コンデンサの一部の斜視図である。

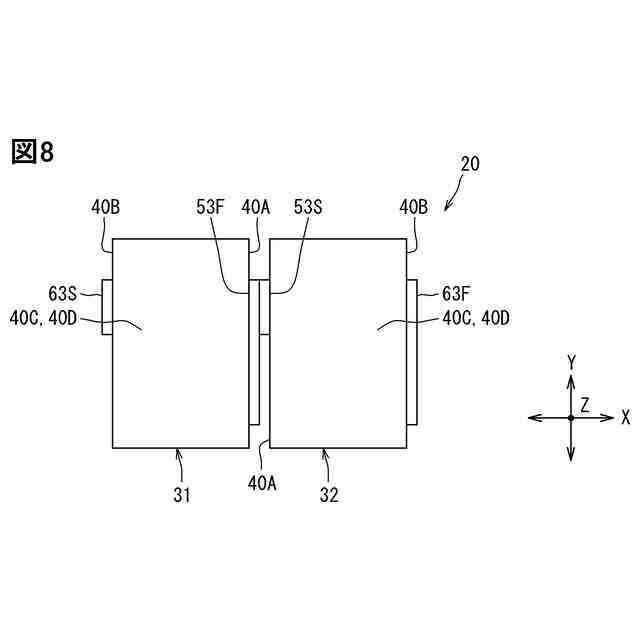

コンデンサの一部の模式図である。

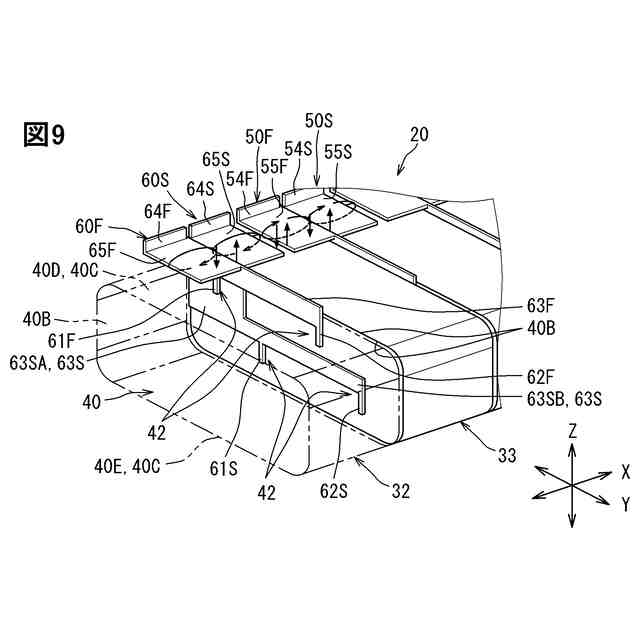

コンデンサの一部の斜視図である。
コンデンサの一部の斜視図である。
コンデンサの側面図である。
コンデンサケースの斜視図である。
バスバーモジュールの模式図である。
第２実施形態を説明するコンデンサの一部の側面図である。
第３実施形態を説明するコンデンサの一部の斜視図である。
第４実施形態を説明するコンデンサ装置の一部の斜視図である。
第５実施形態を説明する電力変換装置の側面図である。
第６実施形態を説明するコンデンサの一部の斜視図である。
【発明を実施するための形態】
