公開番号2025103452
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220855
出願日2023-12-27
発明の名称フェンス用胴縁の継手部材及び継手構造
出願人JFE建材株式会社
代理人弁理士法人インテクト国際特許事務所,個人
主分類E04B 1/58 20060101AFI20250702BHJP(建築物)
要約【課題】従来の胴縁の形状を変更せずに胴縁の連結に要するボルト及びナットの数を少なくして組付作業を簡素化すると共に、精度よく胴縁を連結することができる継手部材及び継手構造を提供する。

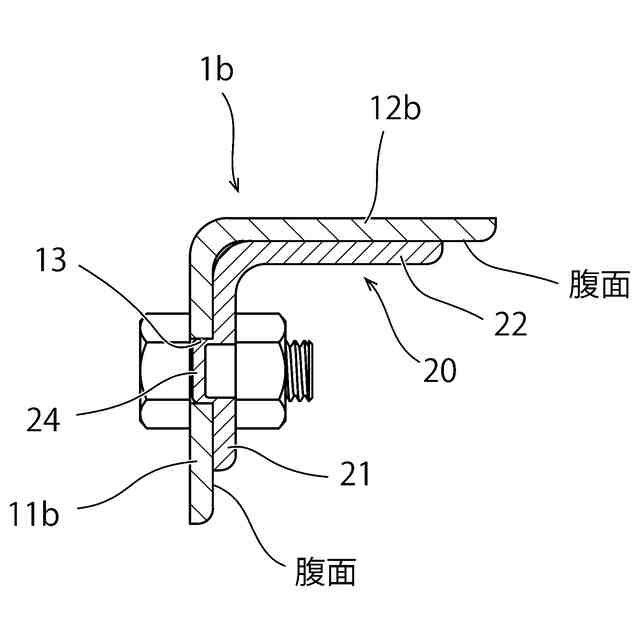

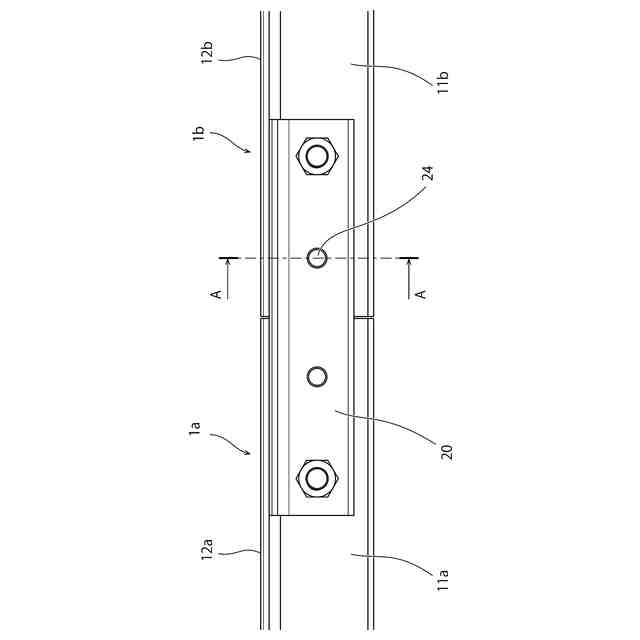

【解決手段】長手方向に沿って延びる胴縁垂直辺と胴縁水平辺を有する第1の胴縁、及び長手方向に沿って延びる胴縁垂直辺と胴縁水平辺を有する第2の胴縁を、前記長手方向に沿って連結する継手部材であって、前記第1の胴縁、及び前記第2の胴縁のそれぞれの前記胴縁垂直辺に当接する垂直辺と、前記垂直辺に対して略直角に形成される水平辺とを備え、前記垂直辺は、複数の係合部と、複数のボルト挿通孔とを備え、前記係合部は、前記第1の胴縁及び前記第2の胴縁のそれぞれの前記胴縁垂直辺に形成された孔部と係合する。

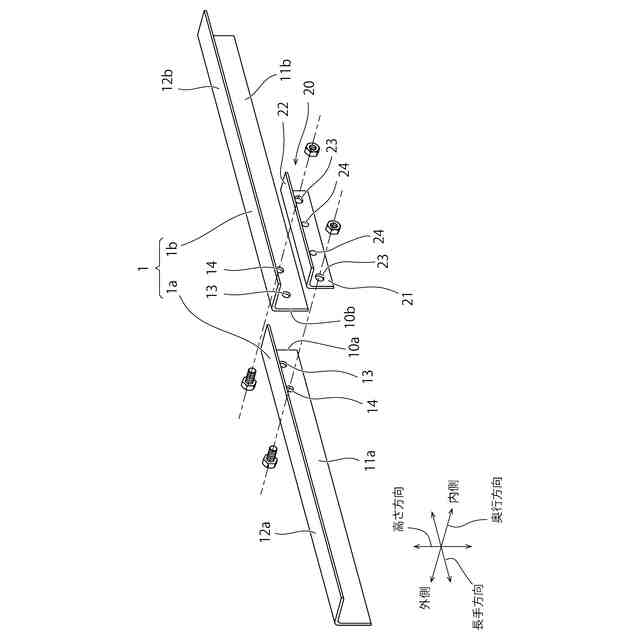

【選択図】図3

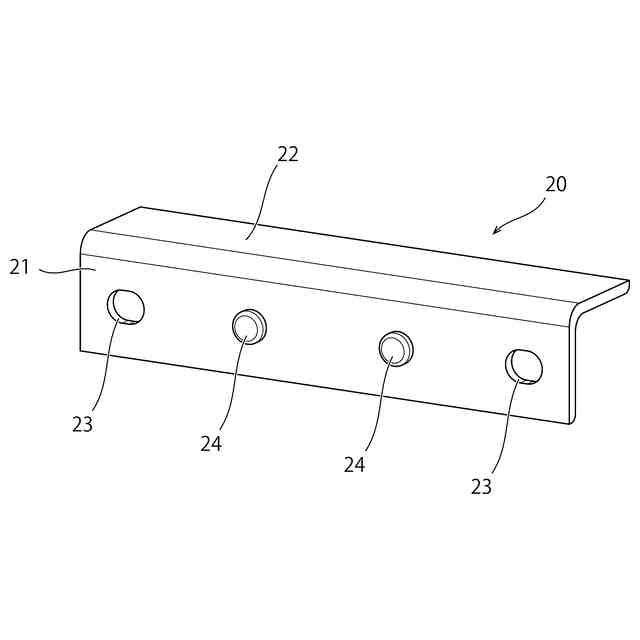

特許請求の範囲【請求項１】
長手方向に沿って延びる胴縁垂直辺と胴縁水平辺を有する第１の胴縁、及び長手方向に沿って延びる胴縁垂直辺と胴縁水平辺を有する第２の胴縁を、前記長手方向に沿って連結する継手部材であって、
前記第１の胴縁、及び前記第２の胴縁のそれぞれの前記胴縁垂直辺に当接する垂直辺と、前記垂直辺に対して略直角に形成される水平辺とを備え、
前記垂直辺は、複数の係合部と、複数のボルト挿通孔とを備え、
前記係合部は、前記第１の胴縁及び前記第２の胴縁のそれぞれの前記胴縁垂直辺に形成された孔部と係合することを特徴とする継手部材。
続きを表示（約 700 文字）【請求項２】
請求項１に記載の継手部材において、
前記係合部は、前記垂直辺から奥行方向外側に向かって突出することを特徴とする継手部材。
【請求項３】
請求項１に記載の継手部材において、
前記ボルト挿通孔は、前記係合部に対して前記長手方向の外側に形成されることを特徴とする継手部材。
【請求項４】
請求項１に記載の継手部材において、
前記ボルト挿通孔は、前記長手方向に延びる長孔に形成されることを特徴とする継手部材。
【請求項５】
請求項１に記載の継手部材において、
Ｌ字状鋼材からなることを特徴とする継手部材。
【請求項６】
請求項２に記載の胴縁の継手部材において、
前記係合部は、前記垂直辺を奥行方向外側に向かって押し出して形成されることを特徴とする継手部材。
【請求項７】
長手方向に沿って延びる胴縁垂直辺と胴縁水平辺を有する第１の胴縁と、長手方向に沿って延びる胴縁垂直辺と胴縁水平辺を有する第２の胴縁と、前記第１の胴縁と前記第２の胴縁を前記長手方向に沿って連結する継手部材とを備えた継手構造において、
前記継手部材は、前記第１の胴縁、及び前記第２の胴縁のそれぞれの前記胴縁垂直辺に当接する垂直辺と、前記垂直辺に対して略直角に形成される水平辺とを備え、
前記垂直辺は、複数の係合部と、複数のボルト挿通孔とを備え、
前記係合部は、前記第１の胴縁及び前記第２の胴縁のそれぞれの前記胴縁垂直辺に形成された孔部と係合することを特徴とする継手構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フェンス等に用いられる胴縁の継手部材及び継手構造に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
一般に、敷地境界部に沿って取り付けられるフェンスは、間隔をあけて地面に立設した支柱の間に、アングル材等で形成された複数の胴縁を掛け渡し、胴縁にネットを張ることで構成される。また、１本の胴縁の全長がフェンスの設置範囲に対応する長さよりも短い場合には、複数の胴縁を長手方向に連結させ、所定の長さの胴縁を準備したうえでフェンスの構築が行われている。
【０００３】

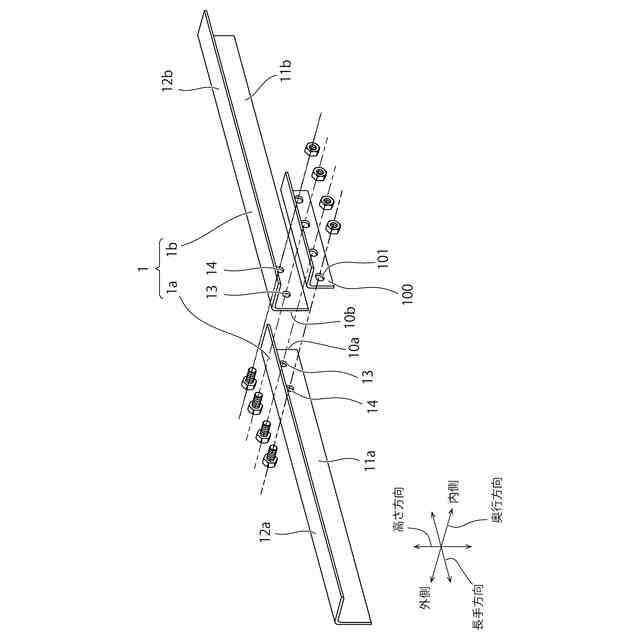

従来の胴縁の継手構造は、種々の構造が知られているが、例えば、図６に示すように、隣り合う２本の胴縁１の胴縁端面１０ａ、１０ｂを突き合わせ、胴縁の側辺よりも辺長の短い側辺を有する継手部材１００を介し、４組のボルト及びナットを締め付けて連結されている。
【０００４】
また、特許文献１には、胴縁の連結作業において、隣り合う２本の胴縁のボルト孔を合わせる作業の簡便化を図ることができ、連結後の胴縁の直線性と、がたつきの無い締結性を確保することができるフェンス用胴縁等のアングル材接続構造について記載されている。
【先行技術文献】
【特許文献】
【０００５】
特許第２８７８９８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に示すフェンス用胴縁等のアングル材接続構造は、一方のアングル材に設けられた係合用折曲片を、他方のアングル材に設けられた抜き孔に係合させることで、フェンスを設置する工事の手間を軽減することができ、且つ、連結に要するボルト及びナットの数を節約することができる。
【０００７】
しかしながら、特許文献１に示すアングル材接続構造は、フェンスの胴縁自体に加工を施す必要があるため、既存の胴縁をそのまま活用することができず、胴縁自体の製造コストが増大してしまうという課題があった。
【０００８】
また、図６に示すような従来の胴縁の継手構造は、胴縁１の連結に要するボルトやナット等の締結部品の部品点数が多く、組付作業が煩雑となるといった課題があった。また、従来の胴縁の継手構造においては、継手部材１００に形成されるボルト挿通孔１０１は、組立時の寸法誤差を許容するため長孔に形成されているが、これにより隣り合う胴縁１、１同士の接続面１ａ、１ａの間に許容範囲以上の隙間が空いてしまうという問題もあった。
【０００９】
そこで、本発明は上記の事項に鑑みてなされた発明であり、従来の胴縁の形状を変更せずに胴縁の連結に要するボルト及びナットの数を少なくして組付作業を簡素化すると共に、精度よく胴縁を連結することができる継手部材及び継手構造を提供することを課題とする。
【課題を解決するための手段】
【００１０】
この発明は、上記課題を達成するためになされたものであって、下記を特徴とするものである。
（【００１１】以降は省略されています）
