特許ウォッチ

公開番号2025105313
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223778
出願日2023-12-29
発明の名称熱可塑性エラストマー組成物
出願人アロン化成株式会社
代理人個人,個人
主分類C08L 53/02 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】耐クリープ性を有する成形体を得ることができる熱可塑性エラストマー組成物を提供すること。
【解決手段】成分A:芳香族ビニル化合物に由来する構成単位を含む重合体ブロックaと共役ジエン化合物に由来する構成単位を含む重合体ブロックbを含むブロック共重合体;成分B:オレフィン系重合体;成分C:ポリブテン及び/又は該ポリブテンの水素添加物:並びに成分D:(メタ)アクリル酸エステルに由来する構成単位を含む、重量平均分子量が400,000以上のアクリル系重合体;を含有してなり、成分Aの100質量部に対して、成分Bの含有量が1質量部以上50質量部以下、成分Cの含有量が30質量部以上400質量部以下、成分Dの含有量が1質量部以上50質量部以下である、熱可塑性エラストマー組成物。
【選択図】なし
特許請求の範囲【請求項１】
成分Ａ：芳香族ビニル化合物に由来する構成単位を含む重合体ブロックａと共役ジエン化合物に由来する構成単位を含む重合体ブロックｂを含むブロック共重合体であって、重量平均分子量が１５０，０００以上５００，０００以下であり、成分Ａにおける芳香族ビニル化合物に由来する構成単位が１０質量％以上６５質量％以下であるもの、
成分Ｂ：オレフィン系重合体、
成分Ｃ：数平均分子量が８００以上２，５００以下であり、１００℃での動粘度が１００ｍｍ
２
／ｓ以上３，０００ｍｍ
２
／ｓ以下であるポリブテン及び／又は該ポリブテンの水素添加物、並びに
成分Ｄ：（メタ）アクリル酸エステルに由来する構成単位を含む、重量平均分子量が４００，０００以上のアクリル系重合体
を含有してなり、
成分Ａの１００質量部に対して、成分Ｂの含有量が１質量部以上５０質量部以下、成分Ｃの含有量が３０質量部以上４００質量部以下、成分Ｄの含有量が１質量部以上５０質量部以下である、熱可塑性エラストマー組成物。
続きを表示（約 410 文字）【請求項２】
さらに、下記成分Ｅを、成分Ａの１００質量部に対して１質量部以上１００質量以下含む、請求項１に記載の熱可塑性エラストマー組成物。
成分Ｅ：ポリフェニレンエーテル樹脂
【請求項３】
さらに、下記成分Ｆを、成分Ａの１００質量部に対して１０質量部以上３００質量以下含む、請求項１又は２に記載の熱可塑性エラストマー組成物。
成分Ｆ：フィラー
【請求項４】
成分Ｃがポリブテンの水素添加物である、請求項１又は２に記載の熱可塑性エラストマー組成物。
【請求項５】
押出成形用である、請求項１又は２に記載の熱可塑性エラストマー組成物。
【請求項６】
チューブ用である、請求項１又は２に記載の熱可塑性エラストマー組成物。
【請求項７】
請求項１又は２に記載の熱可塑性エラストマー組成物を押出成形してなる成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は熱可塑性エラストマー組成物に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、ガスバリア性に優れたゴム製品として、特許文献１などでは、ブチルゴムの架橋物が開示されている。ゴム架橋物は大気と接触することで劣化を受ける為、長期使用により性能が低下することが懸念される。
一方、特許文献２では、ガスバリア性に優れた材料として熱可塑性エラストマーが開示されている。熱可塑性エラストマーには架橋成分が無いため、大気に接触した際には劣化しにくいが、圧縮もしくは拡張（引張）の応力を長期間受けると、永久変形が起こる場合がある。従って、かかる熱可塑性エラストマーを接続部に用いる際にはシール漏れなどが懸念される。このように、熱可塑性エラストマーを用いた場合でも長期的な信頼性には不安な点が残る。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１３８０７６号公報
特開２０１２－１７２１３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従って、本発明の課題は、圧縮もしくは拡張（引張）の応力に対する抵抗性、即ち耐クリープ性を有する成形体を得ることができる熱可塑性エラストマー組成物を提供することに関する。
【課題を解決するための手段】
【０００５】
本発明は、下記〔１〕～〔７〕に関する。
〔１〕成分Ａ：芳香族ビニル化合物に由来する構成単位を含む重合体ブロックａと共役ジエン化合物に由来する構成単位を含む重合体ブロックｂを含むブロック共重合体であって、重量平均分子量が１５０，０００以上５００，０００以下であり、成分Ａにおける芳香族ビニル化合物に由来する構成単位が１０質量％以上６５質量％以下であるもの、
成分Ｂ：オレフィン系重合体、
成分Ｃ：数平均分子量が８００以上２，５００以下であり、１００℃での動粘度が１００ｍｍ
２
／ｓ以上３，０００ｍｍ
２
／ｓ以下であるポリブテン及び／又は該ポリブテンの水素添加物、並びに
成分Ｄ：（メタ）アクリル酸エステルに由来する構成単位を含む、重量平均分子量が４００，０００以上のアクリル系重合体
を含有してなり、
成分Ａの１００質量部に対して、成分Ｂの含有量が１質量部以上５０質量部以下、成分Ｃの含有量が３０質量部以上４００質量部以下、成分Ｄの含有量が１質量部以上５０質量部以下である、熱可塑性エラストマー組成物。
〔２〕さらに、下記成分Ｅを、成分Ａの１００質量部に対して１質量部以上１００質量以下含む、前記〔１〕に記載の熱可塑性エラストマー組成物。
成分Ｅ：ポリフェニレンエーテル樹脂
〔３〕さらに、下記成分Ｆを、成分Ａの１００質量部に対して１０質量部以上３００質量以下含む、前記〔１〕又は〔２〕に記載の熱可塑性エラストマー組成物。
成分Ｆ：フィラー
〔４〕成分Ｃがポリブテンの水素添加物である、前記〔１〕～〔３〕のいずれか１項に記載の熱可塑性エラストマー組成物。
〔５〕押出成形用である、前記〔１〕～〔４〕のいずれか１項に記載の熱可塑性エラストマー組成物。
〔６〕チューブ用である、前記〔１〕～〔５〕のいずれか１項に記載の熱可塑性エラストマー組成物。
〔７〕前記〔１〕～〔６〕のいずれか１項に記載の熱可塑性エラストマー組成物を押出成形してなる成形体。
【発明の効果】
【０００６】
本発明によれば、耐クリープ性を有する成形体を得ることができる熱可塑性エラストマー組成物を提供することができる。
【発明を実施するための形態】
【０００７】
本発明の熱可塑性エラストマー組成物は、成分Ａ、成分Ｂ、成分Ｃ及び成分Ｄを必須成分として含有する組成物である。
【０００８】
本発明の組成物における成分Ａは、下記にて詳述する重合体ブロックａと重合体ブロックｂを含むブロック共重合体である。成分Ａは本発明の組成物に柔軟性と耐熱性、耐クリープ性を付与する。本発明の組成物は架橋成分が主成分ではないため、後述の耐オゾン性という効果も期待できる。
【０００９】
重合体ブロックａは、芳香族ビニル化合物に由来する構成単位を含む。芳香族ビニル化合物としては、スチレン、α－メチルスチレン、ｏ－メチルスチレン、ｍ－メチルスチレン、ｐ－メチルスチレン、１，３－ジメチルスチレン、ビニルナフタレン等が挙げられ、これらの２種類以上が併用されてもよい。これらの中では、入手が容易なスチレンが好ましい。
【００１０】
重合体ブロックａは、本発明の効果を損なわない範囲で芳香族ビニル化合物以外の化合物を単量体として含有してもよい。かかる化合物としては、エチレン、アクリロニトリル、アクリル酸エステル、酢酸ビニル等が挙げられる。

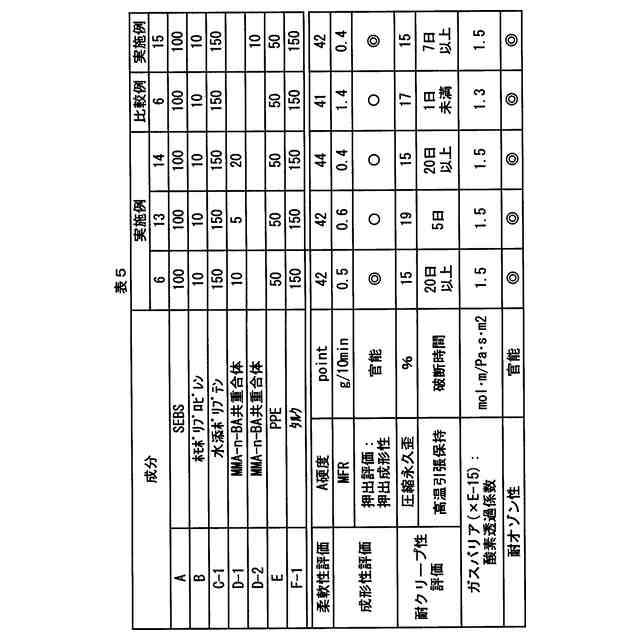

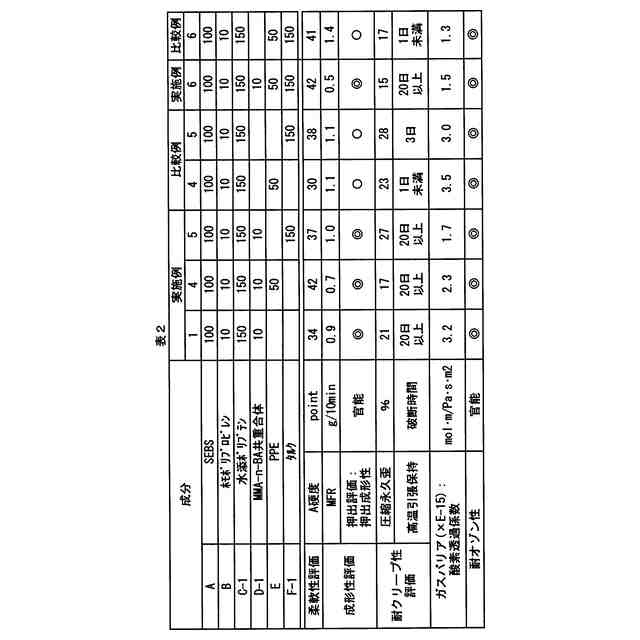

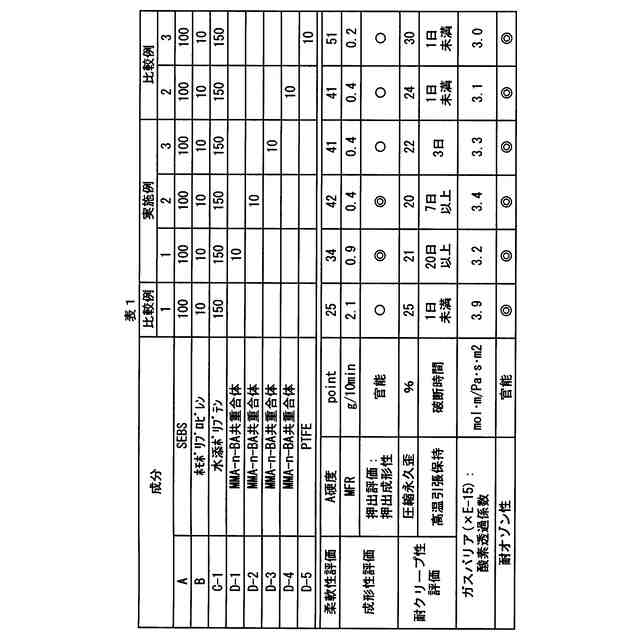

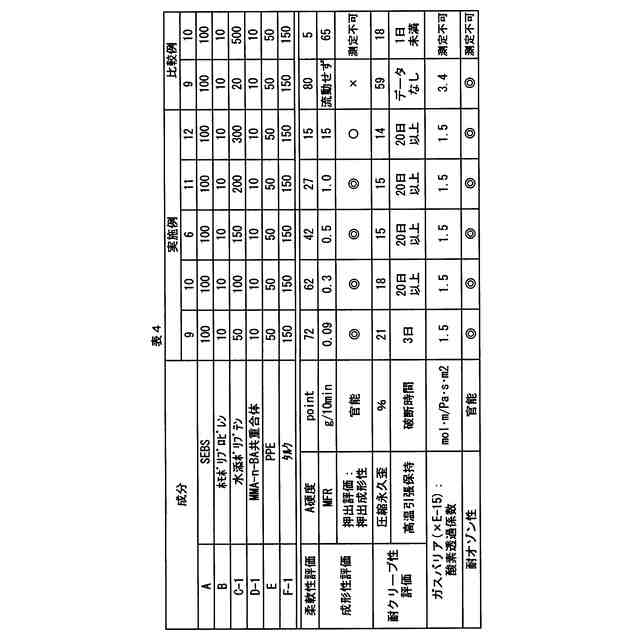

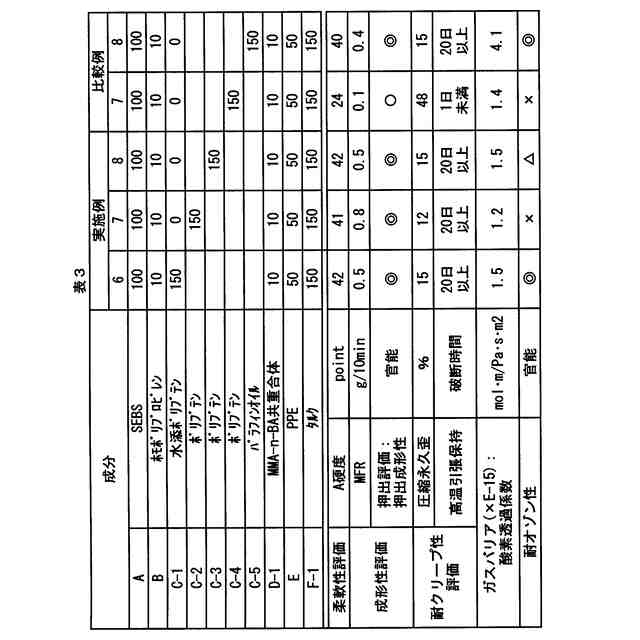

（【００１１】以降は省略されています）

関連特許
