公開番号2025107311
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025075483,2022100718
出願日2025-04-30,2022-06-22
発明の名称リレー基地局
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人
主分類H04W 24/10 20090101AFI20250710BHJP(電気通信技術)
要約【課題】移動体の走行に支障をきたすことなく、移動体周囲の通信端末が基地局にアクセスできる可能性を向上することが可能なリレー基地局を提供する。

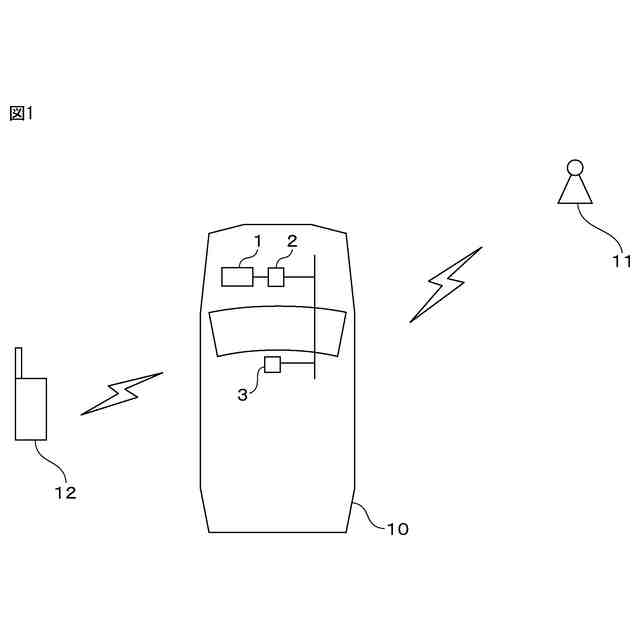

【解決手段】移動体10に搭載されるリレー基地局3は、移動体10の状態を表す状態信号を取得する取得処理部41と、状態信号が、移動体10のバッテリー1を充電中であることを表す場合、基地局11と少なくとも一つの通信端末12間の無線通信のリレーを実行する第2通信モードを実行し、一方、状態信号が、移動体10のバッテリー1を充電中であること以外を表す場合、基地局11を介して移動体10が行う走行制御のための通信を実行する第1通信モードを実行する通信制御部42とを有する。
【選択図】図3
特許請求の範囲【請求項１】
移動体に搭載され、基地局を介して前記移動体が行う走行制御のための通信を実行する第１通信モードと、前記基地局と少なくとも一つの通信端末間の無線通信のリレーを実行する第２通信モードとの何れか一方のみを切り替えて実行することが可能なリレー基地局であって、
前記移動体の状態を表す状態信号を取得する取得処理部と、
前記状態信号が、前記移動体のバッテリーを充電中であることを表す場合、前記第２通信モードを実行し、一方、前記状態信号が、前記移動体のバッテリーを充電中であること以外を表す場合、前記第１通信モードを実行する通信制御部と、
を有するリレー基地局。
続きを表示（約 170 文字）【請求項２】
前記移動体は自律走行することで所定の動作を実行する移動体である、請求項１に記載のリレー基地局。
【請求項３】
前記通信制御部は、前記第２通信モードの実行中において、直接通信可能な他のリレー基地局が搭載された他の移動体の数に応じて、前記第２通信モードの適用範囲を設定する、請求項１または２に記載のリレー基地局。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に搭載されるリレー基地局に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
車両に無線通信装置を搭載して、車両の外部の機器あるいは車両内の機器との通信を可能とする技術が提案されている（特許文献１を参照）。
【０００３】
特許文献１に開示された車載通信装置は、車両に搭載された車載装置との間で無線通信を行う第１無線通信モードと、アクセスポイントを介して車両の外部に無線通信を行う第２無線通信モードとを実施可能な制御部を有する。そして制御部は、車両の走行可能状態に伴い第１無線通信モードを実施し、車両の走行可能状態から走行不能状態の移行に伴い第１無線通信モードを停止して第２無線通信モードを実施する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２２０６６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
車両に搭載された無線通信装置をより有効に活用することが期待される。
【０００６】
そこで、本発明は、移動体の走行に支障をきたすことなく、移動体周囲の通信端末が基地局にアクセスできる可能性を向上することが可能なリレー基地局を提供することを目的とする。
【課題を解決するための手段】
【０００７】
一つの実施形態によれば、移動体に搭載され、基地局を介して移動体が行う走行制御のための通信を実行する第１通信モードと、基地局と少なくとも一つの通信端末間の無線通信のリレーを実行する第２通信モードとの何れか一方のみを切り替えて実行することが可能なリレー基地局が提供される。このリレー基地局は、移動体の状態を表す状態信号を取得する取得処理部と、状態信号が、移動体のバッテリーを充電中であることを表す場合、第２通信モードを実行し、一方、状態信号が、移動体のバッテリーを充電中であること以外を表す場合、第１通信モードを実行する通信制御部とを有する。
【０００８】
このリレー基地局において、移動体は自律走行することで所定の動作を実行する移動体であることが好ましい。
【０００９】
このリレー基地局において、通信制御部は、第２通信モードの実行中において、直接通信可能な他のリレー基地局が搭載された他の移動体の数に応じて、第２通信モードの適用範囲を設定する。
【発明の効果】
【００１０】
本開示に係るリレー基地局は、移動体の走行に支障をきたすことなく、移動体周囲の通信端末が基地局にアクセスできる可能性を向上することができるという効果を奏する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
