公開番号2025107407
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025079371,2023166084
出願日2025-05-12,2020-12-16
発明の名称映像の復号化方法及び装置
出願人三星電子株式会社,Samsung Electronics Co.,Ltd.
代理人弁理士法人ITOH
主分類H04N 19/70 20140101AFI20250710BHJP(電気通信技術)
要約【課題】本開示は、映像復号化装置が行う映像復号化方法を開示する。

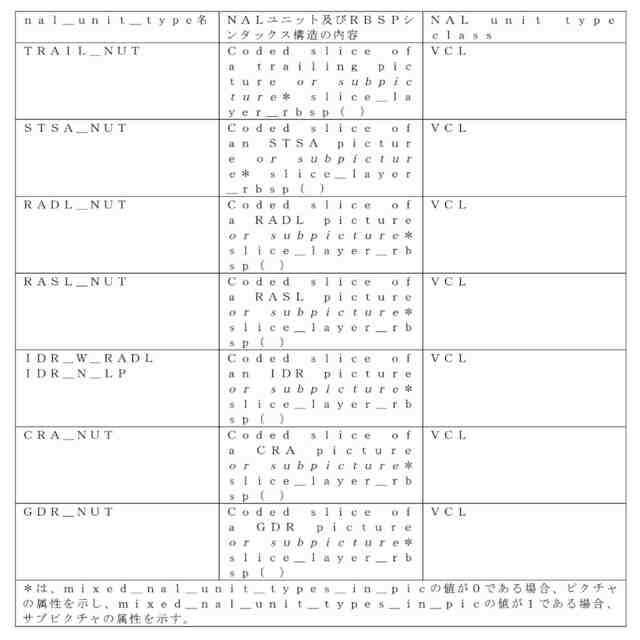

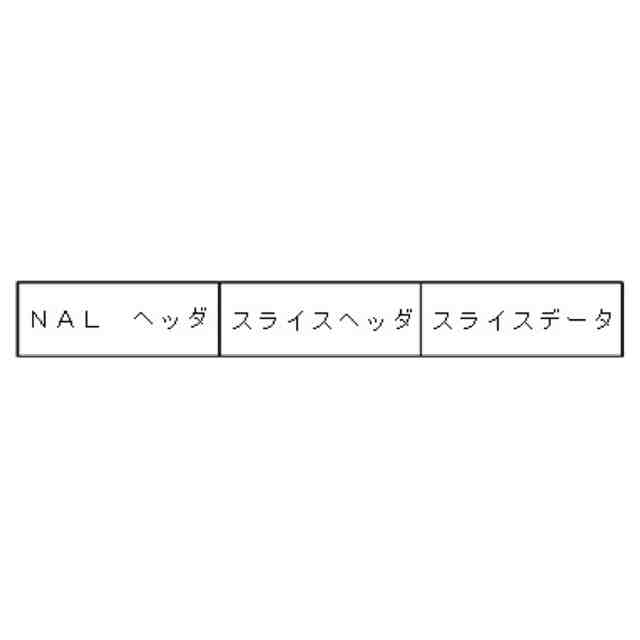

【解決手段】一実施形態による映像復号化方法は、ビットストリームから現在NAL(network abstraction layer)ユニットのタイプを示すNALユニットタイプ情報を取得するステップと、前記NALユニットタイプ情報が、前記現在NALユニットのNALユニットタイプが映像スライスに対する符号化データであることを示す場合、現在ピクチャに混成NALユニットタイプ(mixed NAL unit type)が適用されるか否かに基づき、前記映像スライスを復号化するステップと、を含んでもよい。

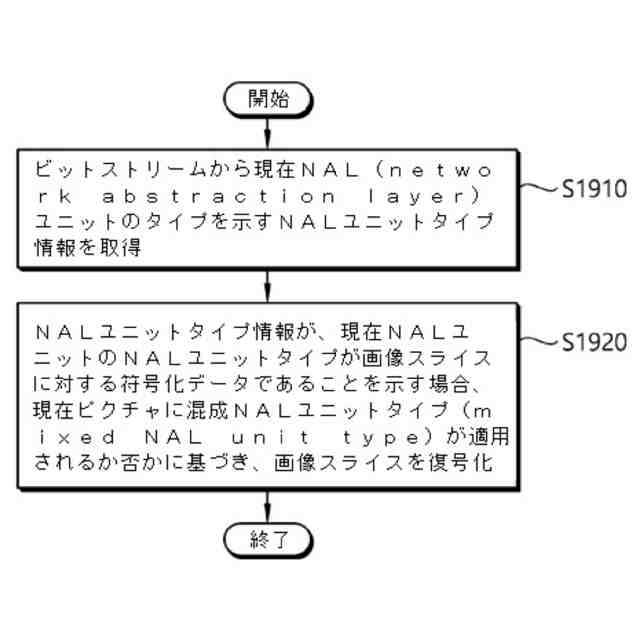

【選択図】図19

特許請求の範囲【請求項１】
映像復号化装置が行う映像復号化方法であって、
現在のピクチャが互いに異なるＮＡＬ（ＮｅｔｗｏｒｋＡｂｓｔｒａｃｔｉｏｎＬａｙｅｒ）ユニットタイプを有するサブピクチャを含むか否かを示す第１フラグを取得するステップと、
前記サブピクチャが復号化過程で別個のピクチャとして取り扱われたか否かを示す第２フラグを取得するステップと、を含み、
前記第１フラグに基づいて前記ピクチャが互いに異なるＮＡＬユニットタイプを有するサブピクチャを含むと判断される場合、前記サブピクチャの中からＰスライスまたはＢスライスのうち少なくとも１つを含むサブピクチャに対して前記第２フラグが第１値を有するように強制され、
前記第１値は、前記サブピクチャが復号化過程で別個のピクチャとして取り扱われていることを示し、
前記第１フラグは、ピクチャパラメータセットから獲得され、前記第２フラグは、シーケンスパラメータセットから獲得される、映像復号化方法。
続きを表示（約 1,600 文字）【請求項２】
映像復号化装置であって、
１つ以上のインストラクションを保存するメモリと、
少なくとも１つのプロセッサと、を含み、
前記少なくとも１つのプロセッサが前記１つ以上のインストラクションを行うことにより、
現在ピクチャが互いに異なるＮＡＬ（ＮｅｔｗｏｒｋＡｂｓｔｒａｃｔｉｏｎＬａｙｅｒ）ユニットタイプを有するサブピクチャを含むか否かを示す第１フラグを獲得し、
前記サブピクチャが復号化過程で別個のピクチャとして取り扱われるか否かを示す第２フラグを獲得し、
前記第１フラグに基づいて前記ピクチャが互いに異なるＮＡＬユニットタイプを有するサブピクチャを含むと判断される場合、前記サブピクチャの中からＰスライスまたはＢスライスのうち少なくとも１つを含むサブピクチャに対して前記第２フラグが第１値を有するように強制され、
前記第１値は、前記サブピクチャが復号化過程で別個のピクチャと取り扱われることを示し、
前記第１フラグは、ピクチャパラメータセットから獲得され、前記第２フラグは、シーケンスパラメータセットから獲得される、映像復号化装置。
【請求項３】
映像符号化装置が遂行する映像符号化方法であって、
現在ピクチャが互いに異なるＮＡＬ（ＮｅｔｗｏｒｋＡｂｓｔｒａｃｔｉｏｎＬａｙｅｒ）ユニットタイプを有するサブピクチャを含むか否かを決定する段階と、
前記サブピクチャが復号化過程で別個のピクチャとして取り扱われるか否かを決定する段階と、
前記現在ピクチャが互いに異なるＮＡＬユニットタイプを有するサブピクチャを含むか否かを示す第１フラグ及び前記サブピクチャが復号化過程で別個のピクチャとして取り扱われるか否かを示す第２フラグを生成する段階と、を含み、
前記第１フラグに基づいて前記ピクチャが互いに異なるＮＡＬユニットタイプを有するサブピクチャを含むと判断される場合、前記サブピクチャの中からＰスライスまたはＢスライスのうち少なくとも１つを含むサブピクチャに対して前記第２フラグが第１値を有するように強制され、
前記第１値は、前記サブピクチャが復号化過程で別個のピクチャとして取り扱われていることを示し、
前記第１フラグは、ピクチャパラメータセットから獲得され、前記第２フラグは、シーケンスパラメータセットから獲得される、映像符号化方法。
【請求項４】
符号化されたビットストリームを伝送する方法であって、
現在ピクチャが互いに異なるＮＡＬ（ＮｅｔｗｏｒｋＡｂｓｔｒａｃｔｉｏｎＬａｙｅｒ）ユニットタイプを有するサブピクチャを含むか否かを決定する段階と、
前記サブピクチャが復号化過程で別個のピクチャとして取り扱われるか否かを決定する段階と、
前記現在ピクチャが互いに異なるＮＡＬユニットタイプを有するサブピクチャを含むか否かを示す第１フラグ及び前記サブピクチャが復号化過程で別個のピクチャとして取り扱われるか否かを示す第２フラグを含むビットストリームを生成する段階と、
前記ビットストリームを、映像符号化装置から映像復号化装置に伝送する段階と、を含み、
前記第１フラグに基づいて前記ピクチャが互いに異なるＮＡＬユニットタイプを有するサブピクチャを含むと判断される場合、前記サブピクチャの中からＰスライスまたはＢスライスのうち少なくとも１つを含むサブピクチャに対して前記第２フラグが第１値を有するように強制され、
前記第１値は、前記サブピクチャが復号化過程で別個のピクチャとして取り扱われることを示し、
前記第１フラグは、ピクチャパラメータセットから獲得され、前記第２フラグは、シーケンスパラメータセットから獲得される、方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、他のシーケンスとの合成のためのサブピクチャ分割方法及びビットストリームパッキングのためのスライス分割方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
高解像度、高品質映像に対する使用者の需要が増えている。高解像度映像の符号化データは、低解像度または中解像度映像の符号化データよりも多い情報量を有することにより、これを送信するか保存するための費用が増加するようになる。
【０００３】
このような問題を解決するために高解像度映像の符号化データ量を効果的に減らすための符号化及び復号化方法の研究が続いている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この明細書は、他のシーケンスとの合成のためのサブピクチャ分割方法及びビットストリームパッキングのためのスライス分割方法を提示する。
【課題を解決するための手段】
【０００５】

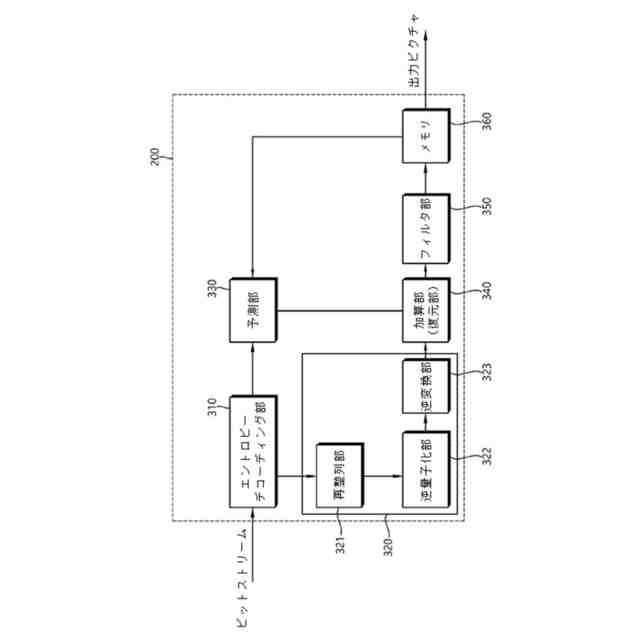

上記した問題を解決するための、本発明の一実施態様による映像復号化装置が行う映像復号化方法は、ビットストリームから現在ＮＡＬ（ｎｅｔｗｏｒｋａｂｓｔｒａｃｔｉｏｎｌａｙｅｒ）ユニットのタイプを示すＮＡＬユニットタイプ情報を取得するステップと、前記ＮＡＬユニットタイプ情報が、前記現在ＮＡＬユニットのＮＡＬユニットタイプが映像スライスに対する符号化データであることを示す場合、現在ピクチャに混成ＮＡＬユニットタイプ（ｍｉｘｅｄＮＡＬｕｎｉｔｔｙｐｅ）が適用されるか否かに基づき、前記映像スライスを復号化するステップと、を含む。ここで、前記映像スライスを復号化するステップは、前記混成ＮＡＬユニットタイプが適用されるか否かに基づき、前記現在ＮＡＬユニットのＮＡＬユニットタイプが、前記現在映像スライスに対するサブピクチャの属性を示すか否かを決定することにより行われてもよい。
【０００６】
また、上記した問題を解決するための本発明の一実施態様による映像復号化装置は、メモリ及び少なくとも一つのプロセッサを含む映像復号化装置であって、前記少なくとも一つのプロセッサは、ビットストリームから現在ＮＡＬユニットのタイプを示すＮＡＬユニットタイプ情報を取得し、前記ＮＡＬユニットタイプ情報が、前記現在ＮＡＬユニットのＮＡＬユニットタイプが映像スライスに対する符号化データであることを示す場合、現在ピクチャに混成ＮＡＬユニットタイプが適用されるか否かに基づき、前記映像スライスを復号化してもよい。このとき、前記映像スライスの復号化は、前記混成ＮＡＬユニットタイプが適用されるか否かに基づき、前記現在ＮＡＬユニットのＮＡＬユニットタイプが、前記現在映像スライスに対するサブピクチャの属性を示すか否かを決定することにより行われてもよい。
【０００７】

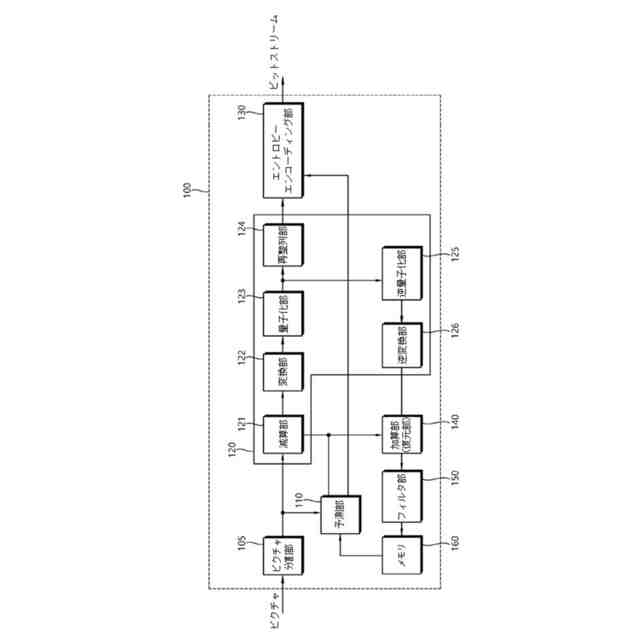

また、上記した問題を解決するための本発明の一実施態様による映像符号化装置が行う映像符号化方法は、現在ピクチャが、混成ＮＡＬユニットタイプに基づいて符号化される場合、前記ピクチャを分割するサブピクチャのタイプを決定するステップと、前記サブピクチャのタイプに基づき、前記サブピクチャを構成する少なくとも一つの現在映像スライスを符号化して、現在ＮＡＬユニットを生成するステップと、を含んでもよい。ここで、前記映像スライスを符号化するステップは、前記現在ピクチャが、前記混成ＮＡＬユニットタイプに基づいて符号化される場合、前記現在ＮＡＬユニットのＮＡＬユニットタイプが、前記現在映像スライスに対するサブピクチャの属性を示すように符号化することにより行われてもよい。
【０００８】
また、上記した問題を解決するための本発明の一実施態様による送信方法は、この開示の映像符号化装置または映像符号化方法により生成されたビットストリームを送信してもよい。
【０００９】
また、上記した問題を解決するための本発明の一実施態様によるコンピュータで読取り可能な記録媒体は、この開示の映像符号化方法または映像符号化装置により生成されたビットストリームを保存してもよい。
【発明の効果】
【００１０】
本発明は、多くの他のシーケンスとの合成により、一つのピクチャを生成する方法を提示する。シーケンス内のピクチャは、多数個のサブピクチャに分割され、他のピクチャの分割されたサブピクチャを合成して新たなピクチャを生成する。
（【００１１】以降は省略されています）
