公開番号2025105590
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2024232669
出願日2024-12-27
発明の名称発光素子及び前記発光素子を含む電子装置
出願人三星電子株式会社,Samsung Electronics Co.,Ltd.
代理人個人,個人
主分類H10K 50/15 20230101AFI20250703BHJP()
要約【課題】発光素子及び前記発光素子を含む電子装置を提供する。
【解決手段】第1電極と、第1電極に対向する第2電極と、第1電極と第2電極との間に配置された中間層と、を含み、中間層は発光層及び正孔輸送領域を含み、正孔輸送領域は第1層を含み、第1層は第1電極と発光層との間に配置され、発光層は第1化合物及び有機金属化合物を含み、有機金属化合物は遷移金属を含み、第1層は第1物質を含み、下記<条件1>または<条件2>を満たす、発光素子及びそれを含む電子装置であり、<条件1>ΔHOMOが0eVより小さく、前記第1物質の双極子モーメントが3.0debye未満であり、<条件2>ΔHOMOが0eVより大きく、前記第1物質の双極子モーメントが3.0debye以上であり、前記<条件1>及び<条件2>に係る説明は、本明細書に記載されたところを参照する。
【選択図】図1
特許請求の範囲【請求項１】
第１電極と、
前記第１電極に対向する第２電極と、
前記第１電極と第２電極との間に配置された中間層と、を含み、
前記中間層は発光層及び正孔輸送領域を含み、
前記正孔輸送領域は第１層を含み、
前記第１層は前記第１電極と前記発光層との間に配置され、
前記発光層はホスト及び有機金属化合物を含み、
前記有機金属化合物は遷移金属を含み、
前記ホストは第１化合物（a first compound）を含み、
前記第１層は第１物質（a first material）を含み、
下記＜条件１＞または＜条件２＞を満たし、
＜条件１＞
ΔＨＯＭＯが０ｅＶより小さく、前記第１物質の双極子モーメントが３．０ｄｅｂｙｅ未満である、
＜条件２＞
ΔＨＯＭＯが０ｅＶより大きく、前記第１物質の双極子モーメントが３．０ｄｅｂｙｅ以上である、
前記＜条件１＞及び＜条件２＞において、
前記ΔＨＯＭＯは、前記第１物質のＨＯＭＯエネルギーレベルから前記第１化合物のＨＯＭＯエネルギーレベルを差し引いた値であり、
前記第１化合物のＨＯＭＯエネルギーレベル、前記第１物質のＨＯＭＯエネルギーレベル、及び前記第１物質の双極子モーメントそれぞれは、密度汎関数理論（Density Functional Theory: DFT）に基づいて計算されたものであり、
前記第１化合物のＨＯＭＯエネルギーレベル及び前記第１物質のＨＯＭＯエネルギーレベルは負数である、発光素子。
続きを表示（約 740 文字）【請求項２】
前記＜条件１＞を満たし、
ΔＨＯＭＯが－０．５ｅＶ以上かつ０ｅＶ未満である、請求項１に記載の発光素子。
【請求項３】
前記＜条件１＞を満たし、
前記第１物質の双極子モーメントが０．５ｄｅｂｙｅ以上かつ３．０ｄｅｂｙｅ未満である、請求項１に記載の発光素子。
【請求項４】
前記＜条件２＞を満たし、
ΔＨＯＭＯが０ｅＶ超過かつ０．１ｅＶ以下である、請求項１に記載の発光素子。
【請求項５】
前記＜条件２＞を満たし、
前記第１物質の双極子モーメントが３．０ｄｅｂｙｅ以上かつ６．０ｄｅｂｙｅ以下である、請求項１に記載の発光素子。
【請求項６】
前記第１化合物のＨＯＭＯエネルギーレベルが－５．６ｅＶ～－４．８ｅＶである、請求項１に記載の発光素子。
【請求項７】
前記第１化合物の三重項（Ｔ
１
）エネルギーレベルが２．８ｅＶ以上である、請求項１に記載の発光素子。
【請求項８】
前記第１物質のＨＯＭＯエネルギーレベルが－５．６ｅＶ～－４．８ｅＶである、請求項１に記載の発光素子。
【請求項９】
前記第１物質の双極子モーメントが０．８ｄｅｂｙｅ～７．０ｄｅｂｙｅである、請求項１に記載の発光素子。
【請求項１０】
前記有機金属化合物は、前記遷移金属に結合されたｎ個のリガンドをさらに含み、
前記遷移金属は白金（Ｐｔ）またはパラジウム（Ｐｄ）であり、
前記ｎは１であり、
前記リガンドは四座リガンドである、請求項１に記載の発光素子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、発光素子及び前記発光素子を含む電子装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
発光素子のうち、有機発光素子（organic light emitting device）は、自発光型素子であり、従来の素子に比べて、視野角が広く、コントラストに優れるだけでなく、応答時間が速く、輝度、駆動電圧及び応答速度の特性に優れ、多色化が可能である。
【０００３】
一例によれば、有機発光素子は、アノード、カソード、及び前記アノードとカソードとの間に介在され、発光層を含む中間層を含む。前記アノードと発光層との間には正孔輸送領域が具備され、前記発光層とカソードとの間には電子輸送領域が具備される。前記アノードから注入された正孔は、正孔輸送領域を経由して発光層に移動し、前記カソードから注入された電子は、電子輸送領域を経由して発光層に移動する。前記正孔及び前記電子は、発光層領域で再結合し、励起子を生成する。当該励起子が励起状態から基底状態に変わりながら、光が生成される。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
キャパシタンス特性が改善され、低階調領域での発光特性が改善された発光素子を提供することで、これを利用した高品質の電子装置を具現することができる。
【課題を解決するための手段】
【０００５】
一側面によれば、
第１電極と、
前記第１電極に対向する第２電極と、
前記第１電極と第２電極との間に配置された中間層と、を含み、
前記中間層は発光層及び正孔輸送領域を含み、
前記正孔輸送領域は第１層を含み、
前記第１層は前記第１電極と前記発光層との間に配置され、
前記発光層はホスト及び有機金属化合物を含み、
前記有機金属化合物は遷移金属を含み、

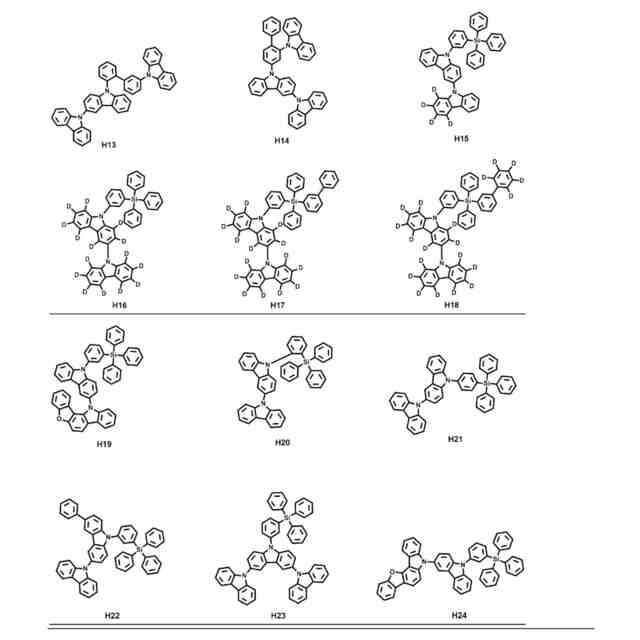

前記ホストは第１化合物（a first compound）を含み、
前記第１層は第１物質（a first material）を含み、
下記＜条件１＞または＜条件２＞を満たす、発光素子が提供される：
＜条件１＞
ΔＨＯＭＯが０ｅＶより小さく、前記第１物質の双極子モーメントが３．０ｄｅｂｙｅ未満である、
＜条件２＞
ΔＨＯＭＯが０ｅＶより大きく、前記第１物質の双極子モーメントが３．０ｄｅｂｙｅ以上である、
前記＜条件１＞及び＜条件２＞において、
前記ΔＨＯＭＯは、前記第１物質のＨＯＭＯエネルギーレベルから前記第１化合物のＨＯＭＯエネルギーレベルを差し引いた値であり、
前記第１化合物のＨＯＭＯエネルギーレベル、第１物質のＨＯＭＯエネルギーレベル、及び第１物質の双極子モーメントそれぞれは、密度汎関数理論（Density Functional Theory: DFT）に基づいて計算されたものであり、
前記第１化合物のＨＯＭＯエネルギーレベル及び第１物質のＨＯＭＯエネルギーレベルは負数である。
【０００６】
他の側面によれば、前記発光素子を含む、電子装置が提供される。
【発明の効果】
【０００７】
前記発光素子は、キャパシタンス特性が改善され、低階調領域での改善された発光特性を有するところ、これを利用して高品質の電子装置を作製することができる。
【図面の簡単な説明】
【０００８】

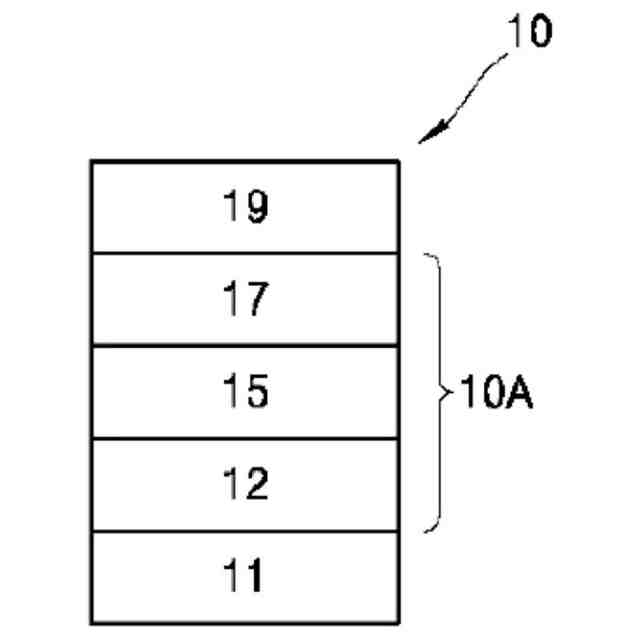

一実施形態による有機発光素子１０を概略的に示す断面図である。
ＯＬＥＤＡ４及びＯＬＥＤＡ９それぞれのキャパシタンス・電圧カーブを示す図面である。
【発明を実施するための形態】
【０００９】
前記発光素子は、第１電極と、前記第１電極に対向する第２電極と、前記第１電極と第２電極との間に配置された中間層と、を含み、前記中間層は発光層及び正孔輸送領域を含む。
【００１０】
本明細書において、「中間層」は、発光素子において第１電極と第２電極との間に配置された単一及び／または複数の層を示す用語である。前記「中間層」は、有機化合物だけでなく、金属を含む有機金属錯体なども含む。
（【００１１】以降は省略されています）
