公開番号2025111170
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005409
出願日2024-01-17
発明の名称内視鏡の制御装置
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 1/06 20060101AFI20250723BHJP(医学または獣医学;衛生学)
要約【課題】内視鏡検査時の検査効率を向上させることのできる内視鏡の制御装置を提供する。
【解決手段】制御装置11は、筐体70を備え、筐体70は、内視鏡コネクタ18が接続可能なコネクタ12と、コネクタ12を環状光により照明する照明部と、を有する。照明部は、筐体70の前面部70Fを構成するフロントパネル70Pに設けられた孔部70Kの内側にその周方向に沿って設けられた環状部材75と、環状部材75に光を導入可能な発光素子77と、を備える。
【選択図】図11
特許請求の範囲【請求項１】
筐体を備え、
前記筐体は、
内視鏡のコネクタが接続可能な接続部と、
前記接続部を環状光により照明する照明部と、を有する内視鏡の制御装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の制御装置であって、
前記照明部は、発光素子と、前記発光素子により生成された光を拡散する環状部材と、を含む制御装置。
【請求項３】
請求項２に記載の制御装置であって、
前記接続部は、前記コネクタが挿入可能な孔部を含み、
前記環状部材は、前記孔部の周方向に沿って設けられる制御装置。
【請求項４】
請求項３に記載の制御装置であって、
前記筐体の内部に設けられた光源ユニットと、
前記筐体の内部に設けられた制御ユニットと、を備え、
前記接続部は、少なくとも前記内視鏡と前記光源ユニットを接続するものである制御装置。
【請求項５】
請求項４に記載の制御装置であって、
前記接続部は、前記内視鏡と前記制御ユニットを更に接続するものである制御装置。
【請求項６】
請求項５に記載の制御装置であって、
前記光源ユニットは、発光部と、前記発光部により生成された光が透過するレンズと、を含む光源部を４つ以上備え、
前記光源部は、前記発光部と前記レンズの間に、当該レンズから出射する光の配光を制御する配光制御部材が設けられている制御装置。
【請求項７】
請求項６に記載の制御装置であって、
前記光源部は、前記レンズを支持するレンズ支持部を含み、
前記配光制御部材は、前記レンズ支持部に設けられる制御装置。
【請求項８】
請求項７に記載の制御装置であって、
前記配光制御部材は、環状の遮光領域を有するものであり、
前記４つ以上の前記光源部に含まれる前記配光制御部材は、前記遮光領域の内径が異なる複数種を含む制御装置。
【請求項９】
請求項４から８のいずれか１項に記載の制御装置であって、
前記筐体は、吸気口と、複数の排気口と、を含み、
前記筐体の内部には、前記排気口に対向して送風装置が設けられ、
前記筐体は、前記接続部が設けられる第１面と、前記第１面の反対側の第２面と、前記筐体が載置部に載置された場合の当該載置部に対向する第３面と、前記第３面の反対側の第４面と、前記第１面、前記第２面、前記第３面、及び前記第４面を繋ぐ第５面と、を含み、
前記吸気口は、前記第３面に設けられ、
前記複数の排気口は、前記第２面に設けられたものと、前記第５面に設けられたものとを含む制御装置。
【請求項１０】
請求項９に記載の制御装置であって、
前記筐体の内部には、前記第１面よりも前記第２面側に電源基板が設けられ、
前記電源基板と前記第２面の間に前記送風装置が設けられている制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、内視鏡の制御装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、内視鏡のライトガイドに照明光を供給する内視鏡用光源装置であって、互いに異なる波長領域の光を発する複数の第１半導体光源と、複数の前記第１半導体光源が発する光により白色光の前記照明光を生成する照明光生成部と、第２半導体光源を着脱可能に構成される光源取付部を備え、前記照明光生成部は、前記光源取付部に前記第２半導体光源を取り付けた場合に、複数の前記第１半導体光源が発する光と前記第２半導体光源が発する光とにより前記照明光を生成する内視鏡用光源装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０９３１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の技術では、内視鏡検査時の検査効率を向上させることのできる内視鏡の制御装置を提供する。
【課題を解決するための手段】
【０００５】
本開示の技術の一態様の内視鏡の制御装置は、筐体を備え、上記筐体は、内視鏡のコネクタが接続可能な接続部と、上記接続部を環状光により照明する照明部と、を有するものである。
【発明の効果】
【０００６】
本開示の技術によれば、内視鏡検査時の検査効率を向上させることができる。
【図面の簡単な説明】
【０００７】

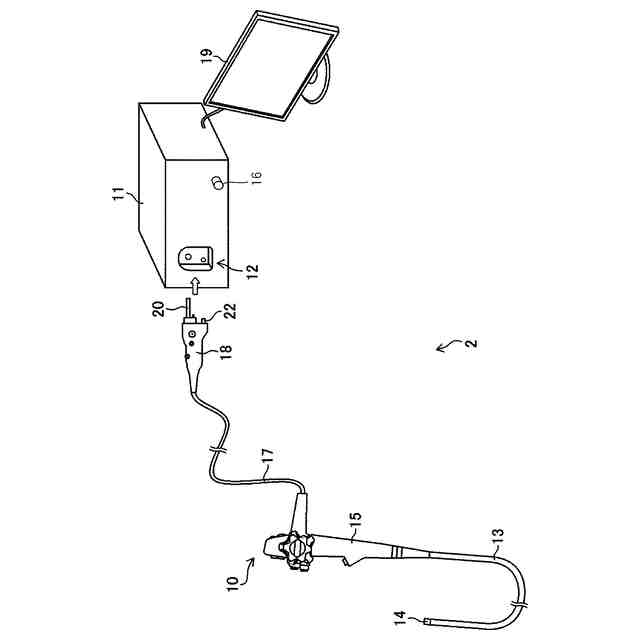

図１は、本開示の技術の一態様である内視鏡装置を示した外観図である。

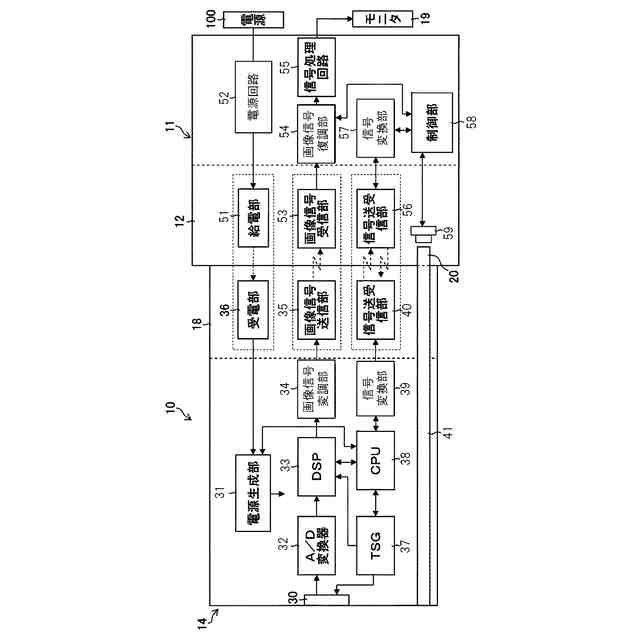

図２は、図１の内視鏡装置２の構成を示したブロック図である。

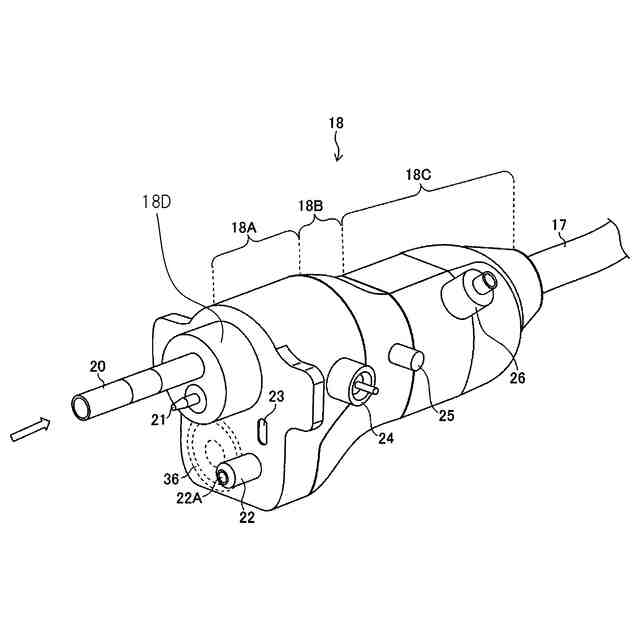

図３は、内視鏡コネクタ１８の外観の一例を示す模式図である。

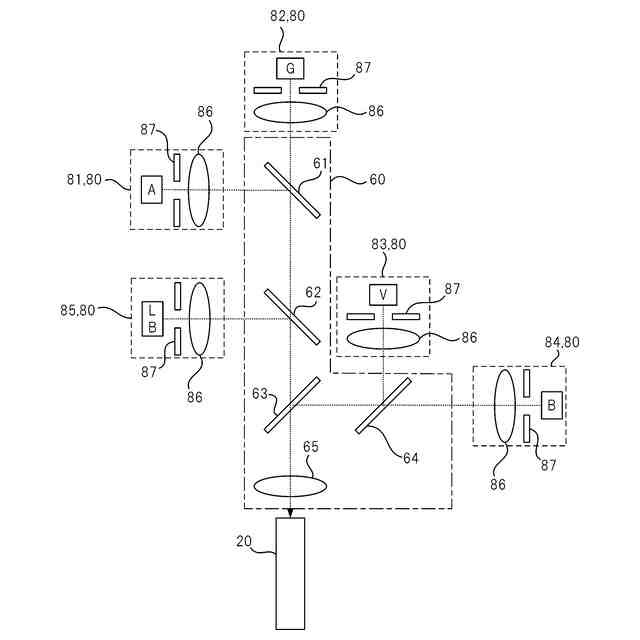

図４は、図２に示す光源ユニット５９の内部構成例を示す模式図である。

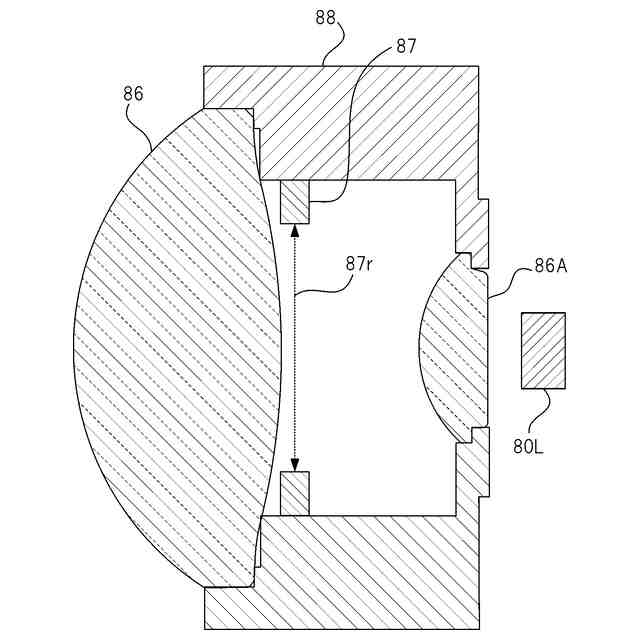

図５は、光源部８０に含まれる光学系の構成例を示す断面模式図である。

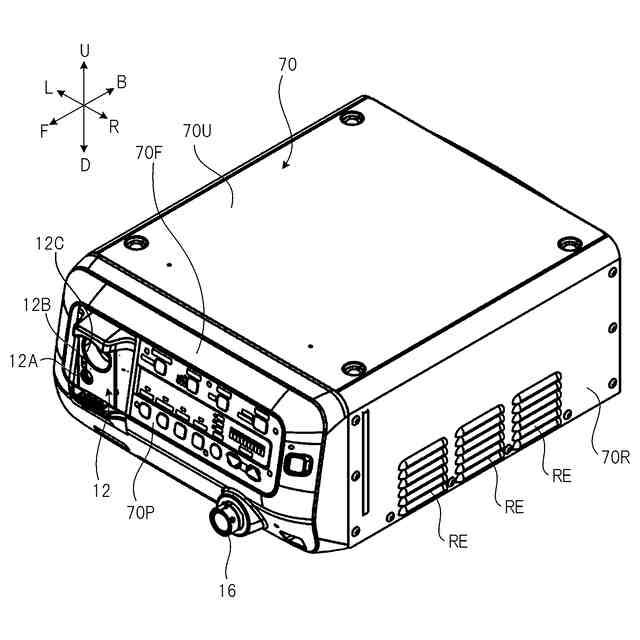

図６は、制御装置１１の外観構成例を示す斜視図である。

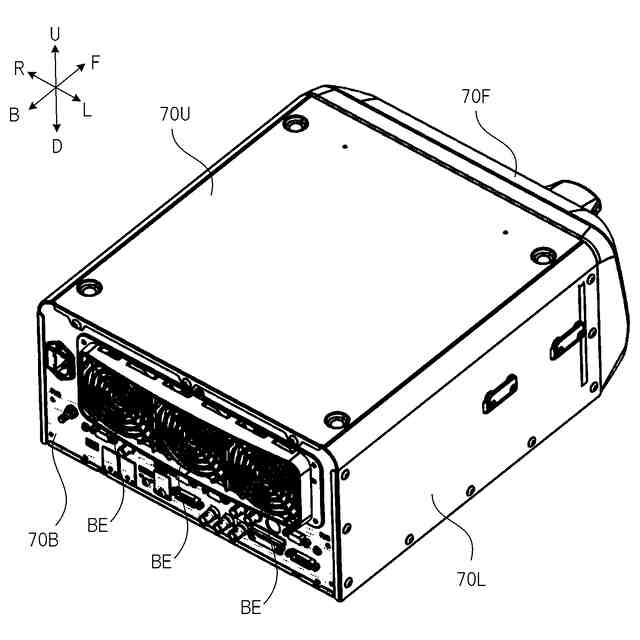

図７は、図６に示す制御装置１１を他の方向から見た斜視図（その１）である。

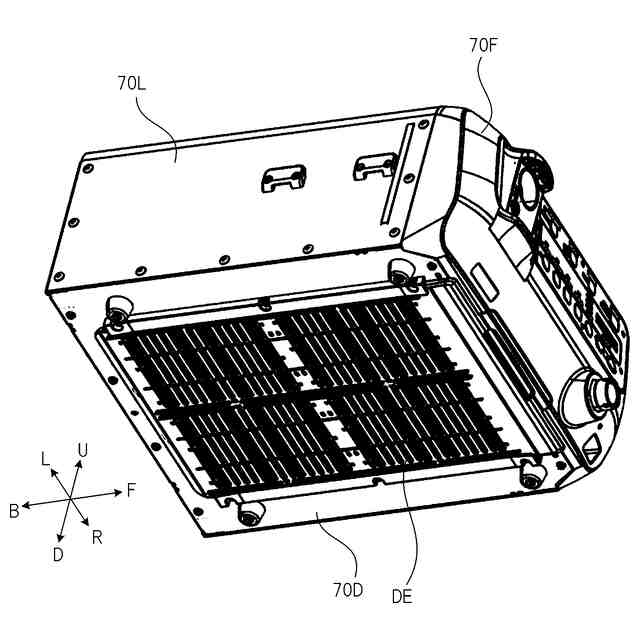

図８は、図６に示す制御装置１１を他の方向から見た斜視図（その２）である。
図９は、図６に示す制御装置１１のカバー７１を取り外した状態の分解斜視図である。
図１０は、図６に示す制御装置１１の内部構成を示す斜視図である。
図１１は、フロントパネル７０Ｐの要部構成を示す分解斜視図である。
【発明を実施するための形態】
【０００８】
図１は、本開示の技術の一態様である内視鏡装置を示した外観図である。図２は、図１の内視鏡装置２の構成を示したブロック図である。
【０００９】
図１に示すように、内視鏡装置２は、内視鏡１０と、制御装置１１と、モニタ１９と、を備える。制御装置１１は、不図示の入力装置（操作スイッチ、キーボード、及びマウス等）から入力される操作者の操作にしたがって、内視鏡装置２の全体を統括制御する。
【００１０】
内視鏡１０は、軟性鏡を例示しており、患者の体腔内に挿入される可撓性の挿入部１３と、挿入部１３の基端部分に設けられた操作部１５と、操作部１５に設けられたユニバーサルコード１７と、ユニバーサルコード１７の端部に設けられ、制御装置１１のコネクタ１２に接続される内視鏡コネクタ１８と、を有している。内視鏡１０は、軟性鏡に限らず、硬性鏡等の他の種類の内視鏡であってもよい。
（【００１１】以降は省略されています）
