公開番号2025109483
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003401
出願日2024-01-12
発明の名称接合レンズ及び接合レンズの製造方法
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 3/00 20060101AFI20250717BHJP(光学)
要約【課題】非球面レンズを含み、良好に調芯された接合レンズ、及びこの接合レンズの製造方法を提供する。

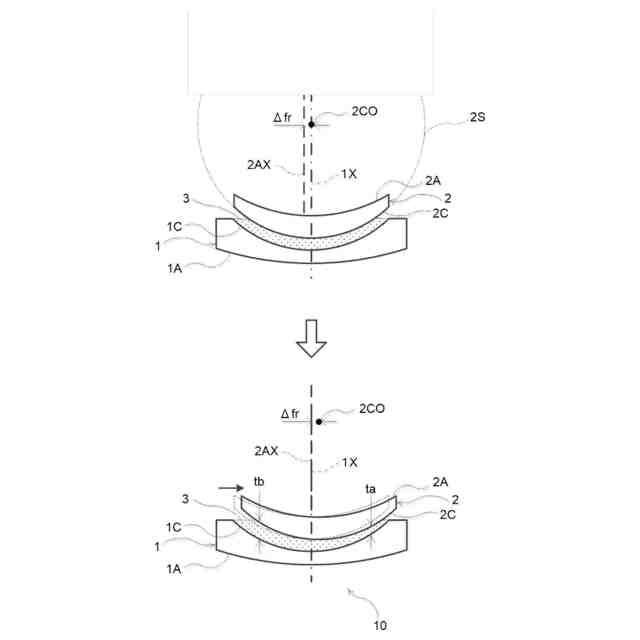

【解決手段】第1レンズの一方のレンズ面である第1接合面と、第2レンズの一方のレンズ面である第2接合面とが接着剤によって接合された接合レンズであって、第2レンズは他方のレンズ面として非球面形状のレンズ面を有し、第2レンズの非球面形状のレンズ面の非球面軸は、第1レンズの光軸と一致し、かつ、第2接合面の近軸球面の中心に対して第2レンズの径方向において位置ズレがあり、第1接合面と第2接合面との間の接着剤は、位置ズレの方向において厚みが異なる。
【選択図】図1
特許請求の範囲【請求項１】
第１レンズの一方のレンズ面である第１接合面と、第２レンズの一方のレンズ面である第２接合面とが接着剤によって接合された接合レンズであって、
前記第２レンズは他方のレンズ面として非球面形状のレンズ面を有し、
前記第２レンズの前記非球面形状のレンズ面の非球面軸は、前記第１レンズの光軸と一致し、かつ、前記第２接合面の近軸球面の中心に対して前記第２レンズの径方向において位置ズレがあり、
前記第１接合面と前記第２接合面との間の前記接着剤は、前記位置ズレの方向において厚みが異なる接合レンズ。
続きを表示（約 1,200 文字）【請求項２】
前記第１接合面と前記第２接合面とは同一形状である請求項１に記載の接合レンズ。
【請求項３】
前記第１接合面、前記第１レンズの他方のレンズ面、及び前記第２接合面は、球面形状である請求項１に記載の接合レンズ。
【請求項４】
前記第２レンズの屈折率をＮｇｌａｓｓとし、
前記接着剤の屈折率をＮｃｅとした場合、
０．８×Ｎｇｌａｓｓ＜Ｎｃｅ＜１．２×Ｎｇｌａｓｓ（１）
で表される条件式（１）を満足する請求項１に記載の接合レンズ。
【請求項５】
０．９×Ｎｇｌａｓｓ＜Ｎｃｅ＜１．１×Ｎｇｌａｓｓ（１－１）
で表される条件式（１－１）を満足する請求項４に記載の接合レンズ。
【請求項６】
０．９５×Ｎｇｌａｓｓ＜Ｎｃｅ＜１．０５×Ｎｇｌａｓｓ（１－２）
で表される条件式（１－２）を満足する請求項４に記載の接合レンズ。
【請求項７】
前記光軸に垂直な面において、前記光軸の方向の前記接着剤の厚みが最大となる位置を第１位置、前記光軸を中心として前記第１位置を９０度回転させた位置を第２位置、前記光軸を中心として前記第１位置を１８０度回転させた位置を第３位置、前記光軸を中心として前記第１位置を２７０度回転させた位置を第４位置とした場合、
前記光軸の位置、前記第１位置、前記第２位置、前記第３位置、及び前記第４位置の前記光軸の方向の前記接着剤の厚みの平均値が１０μｍ以上かつ５０μｍ以下である請求項１に記載の接合レンズ。
【請求項８】
前記厚みの平均値が１５μｍ以上かつ４０μｍ以下である請求項７に記載の接合レンズ。
【請求項９】

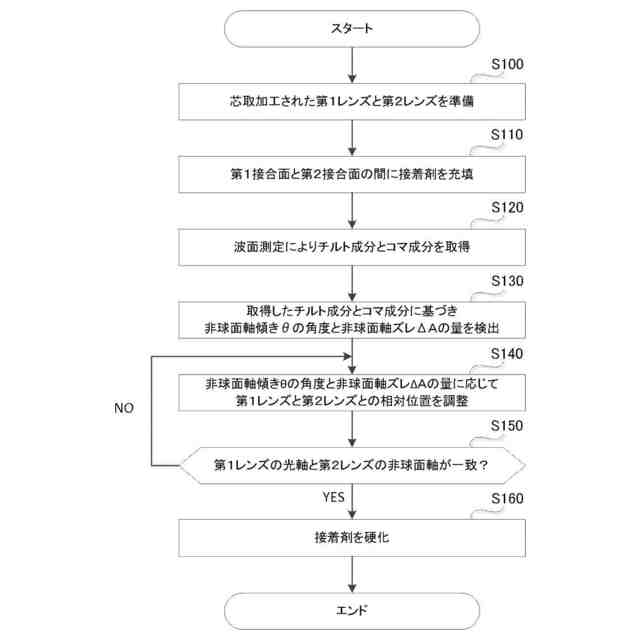

一方のレンズ面として第１接合面を有する第１レンズと、一方のレンズ面として第２接合面を有し他方のレンズ面として非球面形状のレンズ面を有する第２レンズとを接着剤によって接合する接合レンズの製造方法であって、
前記第１接合面と前記第２接合面との間に接着剤を充填するステップと、

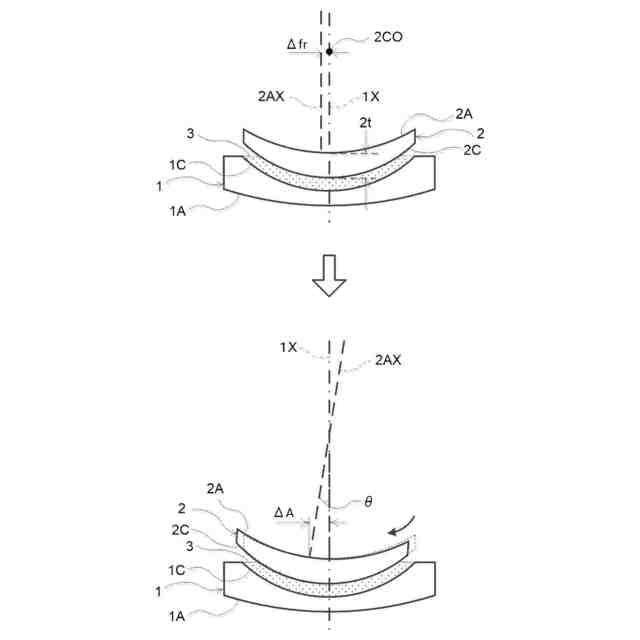

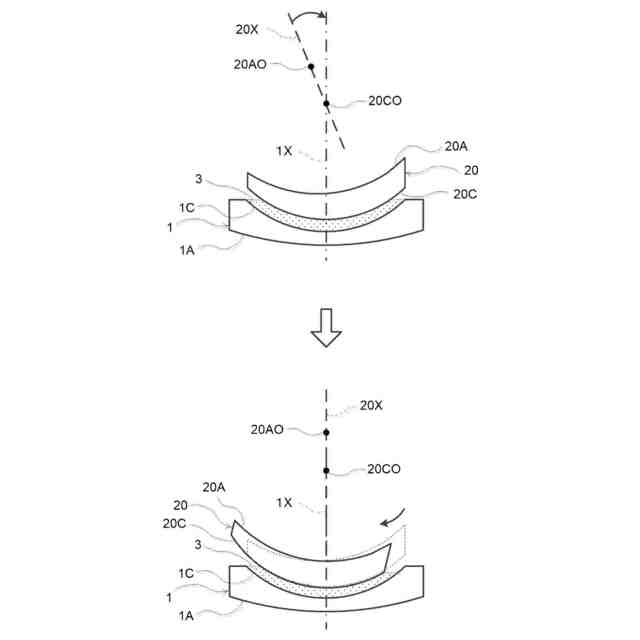

前記第１レンズの光軸に対する前記非球面形状のレンズ面の非球面軸の傾き角と、前記非球面形状のレンズ面における前記光軸に対する前記非球面軸の前記第１レンズの径方向の位置ズレ量とを検出するステップと、
前記傾き角と前記位置ズレ量とに応じて、前記第１レンズと前記第２レンズとの相対位置を調整するステップと、
前記相対位置が調整された状態で前記接着剤を硬化させるステップと、を含む接合レンズの製造方法。
【請求項１０】
前記第１レンズの径方向に前記第１レンズと前記第２レンズとを相対的に移動させることにより、前記光軸と前記非球面軸とを一致させるステップを含む請求項９に記載の接合レンズの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、接合レンズ、及び接合レンズの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、接着剤によりレンズ同士を貼り合わせた接合レンズであって、貼り合わされたレンズ同士の間の接着層が、レンズの光学上の有効径内で、有効径の中心側より有効径の範囲の周縁側で厚くされ、有効径より外側で有効径の範囲内の最も厚い部分より薄くなっている接合レンズが記載されている。
【０００３】
特許文献２には、負パワーのレンズと正パワーのレンズからなる接合レンズであって、正のパワーを備え、負パワーのレンズと正パワーのレンズとを接着している樹脂接着剤層を備えた接合レンズが記載されている。この接合レンズにおいて、負パワーのレンズと樹脂接着剤層との接合面と、正パワーのレンズと樹脂接着剤層との接合面とは、それぞれが互いに異なる非球面形状をしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－０３７１５５号公報
特開２０１９－０３２５３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示の技術に係る１つの実施形態は、非球面レンズを含み、良好に調芯された接合レンズ、及びこの接合レンズの製造方法を提供する。
【課題を解決するための手段】
【０００６】

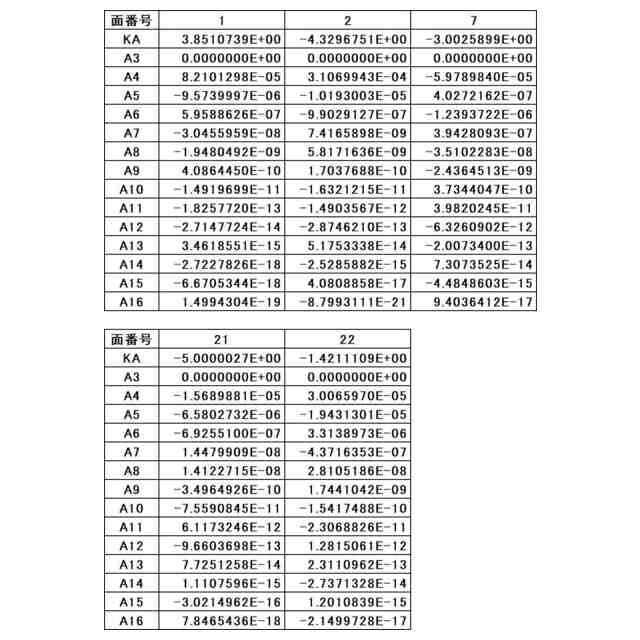

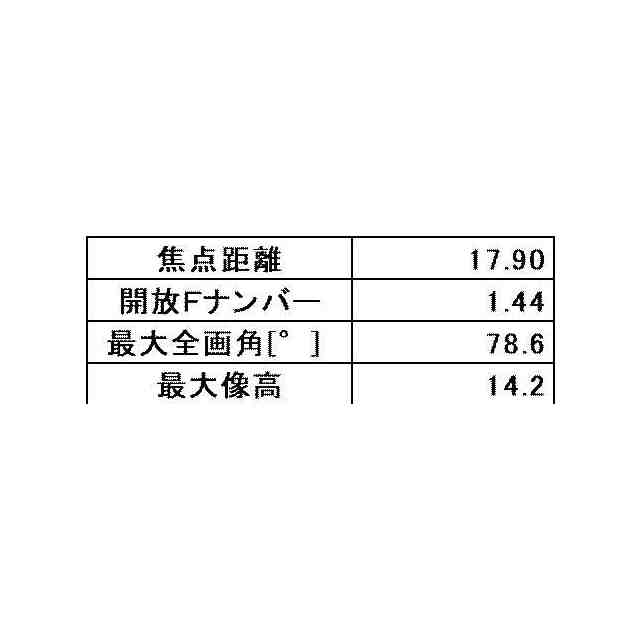

本開示の技術に係る一態様は、第１レンズの一方のレンズ面である第１接合面と、第２レンズの一方のレンズ面である第２接合面とが接着剤によって接合された接合レンズであって、第２レンズは他方のレンズ面として非球面形状のレンズ面を有し、第２レンズの非球面形状のレンズ面の非球面軸は、第１レンズの光軸と一致し、かつ、第２接合面の近軸球面の中心に対して第２レンズの径方向において位置ズレがあり、第１接合面と第２接合面との間の接着剤は、位置ズレの方向において厚みが異なる接合レンズである。
なお、本開示の技術においては、第２接合面は球面形状でも非球面形状でもよい。第２接合面が球面形状の場合は、「第２接合面の近軸球面の中心」は、第２接合面の球面の中心と同じである。
【０００７】
第１接合面と第２接合面とは同一形状であることが好ましい。
【０００８】
第１接合面、第１レンズの他方のレンズ面、及び第２接合面は、球面形状であるように構成してもよい。
【０００９】

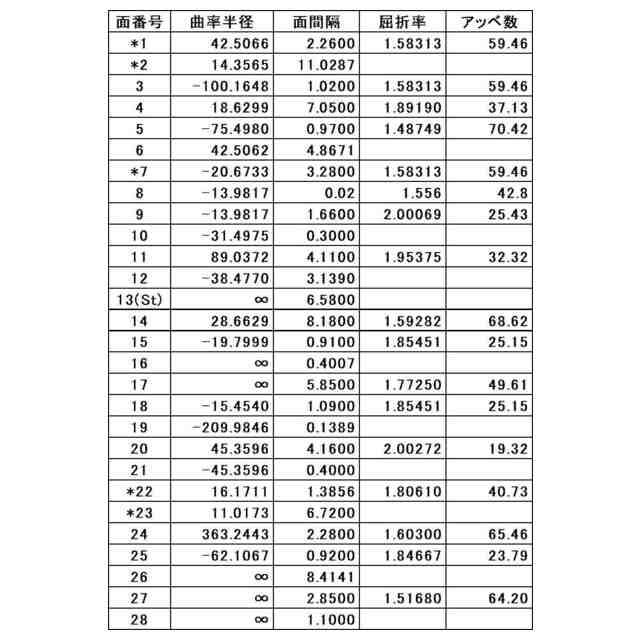

第２レンズの屈折率をＮｇｌａｓｓとし、接着剤の屈折率をＮｃｅとした場合、上記態様の接合レンズは、下記条件式（１）を満足することが好ましく、下記条件式（１－１）を満足することがより好ましく、下記条件式（１－２）を満足することがさらにより好ましい。
０．８×Ｎｇｌａｓｓ＜Ｎｃｅ＜１．２×Ｎｇｌａｓｓ（１）
０．９×Ｎｇｌａｓｓ＜Ｎｃｅ＜１．１×Ｎｇｌａｓｓ（１－１）
０．９５×Ｎｇｌａｓｓ＜Ｎｃｅ＜１．０５×Ｎｇｌａｓｓ（１－２）
【００１０】

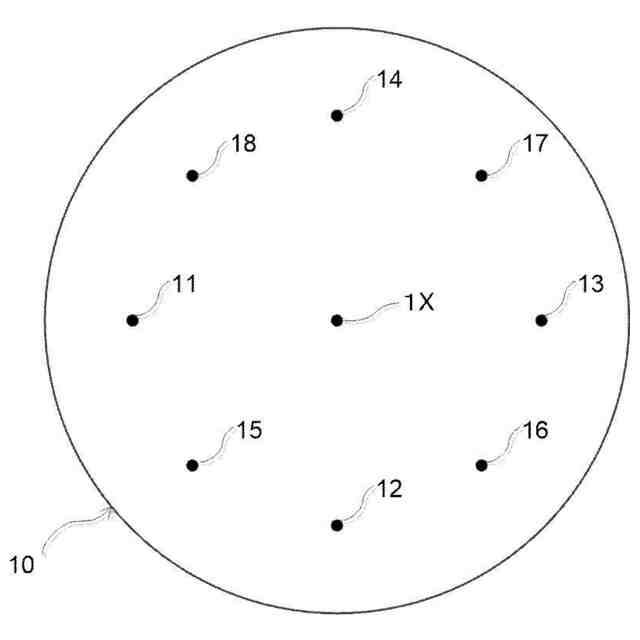

上記態様の接合レンズにおいて、上記光軸に垂直な面において、上記光軸の方向の接着剤の厚みが最大となる位置を第１位置、上記光軸を中心として第１位置を９０度回転させた位置を第２位置、上記光軸を中心として第１位置を１８０度回転させた位置を第３位置、上記光軸を中心として第１位置を２７０度回転させた位置を第４位置とした場合、上記光軸の位置、第１位置、第２位置、第３位置、及び第４位置の上記光軸の方向の接着剤の厚みの平均値が１０μｍ以上かつ５０μｍ以下であることが好ましく、１５μｍ以上かつ４０μｍ以下であることがより好ましい。
（【００１１】以降は省略されています）
