公開番号2025111796
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025077145,2023009251
出願日2025-05-07,2019-07-12
発明の名称カメラボディ
出願人株式会社ニコン
代理人個人,個人,個人
主分類G03B 5/00 20210101AFI20250723BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】振れ補正の効果の高い撮像装置を提供する。
【解決手段】カメラボディ2は、光軸Oに交差する方向に移動し、振れを補正する補正レンズ361bを有するカメラアクセサリ3が取り付け可能なカメラボディであって、カメラアクセサリが形成する像を撮像する撮像素子260と、撮像素子による撮像の周期よりも高い頻度で、補正レンズの位置を示す第1情報をカメラアクセサリから受信する通信部240と、第1情報を用いて算出された移動量で撮像素子を移動させる制御を行う制御部230と、を備え、第1情報は、カメラアクセサリで検出された補正レンズの位置を示す情報である。
【選択図】図1
特許請求の範囲【請求項１】
光軸に交差する方向に移動し、振れを補正する補正レンズを有するカメラアクセサリが取り付け可能なカメラボディであって、
前記カメラアクセサリが形成する像を撮像する撮像素子と、
前記撮像素子による撮像の周期よりも高い頻度で、前記補正レンズの位置を示す第１情報を前記カメラアクセサリから受信する通信部と、
前記第１情報を用いて算出された移動量で前記撮像素子を移動させる制御を行う制御部と、
を備え、
前記第１情報は、前記カメラアクセサリで検出された前記補正レンズの位置を示す情報である、
カメラボディ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カメラボディに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
交換レンズの状態を示す情報をカメラボディに送る技術が知られている（特許文献１参照）。しかしながら、送る情報が不適切だと、振れ補正の性能が低下する。
【先行技術文献】
【特許文献】
【０００３】
日本国特開２０００－１０５４０２号公報
【発明の概要】
【０００４】
本発明の一実施形態は、光軸に交差する方向に移動し、振れを補正する補正レンズを有するカメラアクセサリが取り付け可能なカメラボディであって、前記カメラアクセサリが形成する像を撮像する撮像素子と、前記撮像素子による撮像の周期よりも高い頻度で、前記補正レンズの位置を示す第１情報を前記カメラアクセサリから受信する通信部と、前記第１情報を用いて算出された移動量で前記撮像素子を移動させる制御を行う制御部と、を備え、前記第１情報は、前記カメラアクセサリで検出された前記補正レンズの位置を示す情報である、カメラボディである。
【図面の簡単な説明】
【０００５】
カメラシステムの要部構成を説明するブロック図である。
コマンドデータ通信とホットライン通信を例示するタイミングチャートである。
コマンドデータ通信を例示する図である。
ホットライン通信を例示する図である。

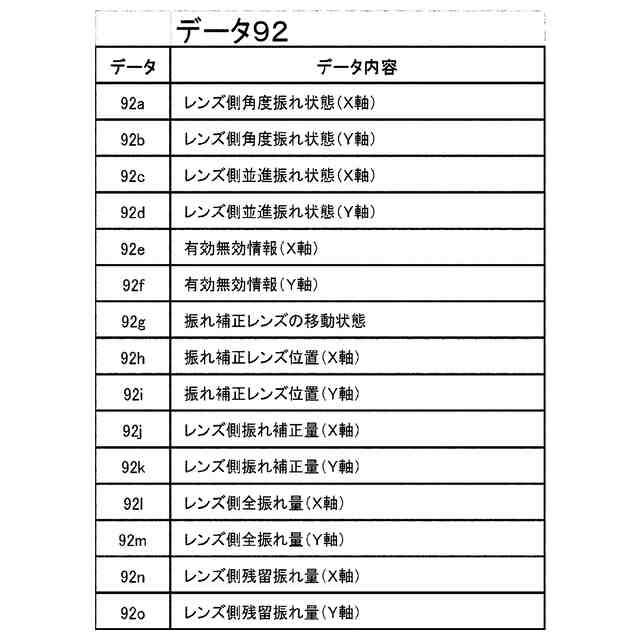

ホットラインデータに含まれる情報を例示する図である。
防振動作の一例を示す図である。
【発明を実施するための形態】
【０００６】
以下、図面を参照して発明を実施するための形態について説明する。
図１は、カメラシステム１の要部構成を説明するブロック図である。本実施形態のカメラシステム１は、カメラボディ２に交換レンズ３が着脱可能に装着されている。図１において交換レンズ３の光軸Ｏと、光軸Ｏと交差する面内におけるＸ軸方向とＹ軸方向とを、それぞれ線で示す。
【０００７】
＜カメラボディ＞
カメラボディ２は、ボディ側制御部２３０、ボディ側通信部２４０、電源部２５０、撮像素子２６０、センサ駆動部２６５、信号処理部２７０、操作部材２８０、振れセンサ２９０および表示部２８５を有する。ボディ側制御部２３０は、ボディ側通信部２４０、電源部２５０、撮像素子２６０、センサ駆動部２６５、信号処理部２７０、操作部材２８０および振れセンサ２９０と接続される。
【０００８】
撮像素子２６０は、例えばＣＭＯＳイメージセンサやＣＣＤイメージセンサ等の固体撮像素子である。撮像素子２６０は、ボディ側制御部２３０からの制御信号により、撮像面２６０Ｓの被写体像を撮像して信号を出力する。撮像素子２６０は、動画撮影と静止画撮影とが可能である。動画撮影とは、動画を記録する他、表示部２８５で連続的に結像状態を表示させるためのいわゆるスルー画の撮影も含むものとする。
撮像素子２６０から出力される信号は、信号処理部２７０によってスルー画用の画像データや静止画撮影用の画像データの生成に用いられる。撮像素子２６０は、信号処理部２７０、ボディ側制御部２３０と接続される。
【０００９】
信号処理部２７０は、撮像素子２６０から出力された信号に対して所定の画像処理を行って画像データを生成する。生成された画像データは、不図示の記憶媒体に所定のファイル形式で記録されたり、表示部２８５による画像表示に用いられたりする。信号処理部２７０は、ボディ側制御部２３０、撮像素子２６０、および表示部２８５と接続される。
【００１０】
ボディ側通信部２４０は、交換レンズ３のレンズ側通信部３４０との間で所定の通信を行う。ボディ側通信部２４０は、ボディ側制御部２３０に信号を送信する。ボディ側通信部２４０は、ボディ側第１通信部２４０ａと、ボディ側第２通信部２４０ｂとを含む。ボディ側第１通信部２４０ａは交換レンズ３と後述のコマンドデータ通信を行い、ボディ側第２通信部２４０ｂは交換レンズ３と後述のホットライン通信を行う。
ボディ側第１通信部２４０ａは後述のボディ側第１制御部２３０ａと接続され、コマンドデータ通信でカメラボディ２と交換レンズ３との間で送受信される情報は、ボディ側第１制御部２３０ａにより出力または入力される。ボディ側第２通信部２４０ｂはボディ側第１制御部２３０ａおよび後述のボディ側第２制御部２３０ｂと接続され、ホットライン通信で交換レンズ３からカメラボディ２に送信される情報は、ボディ側第１制御部２３０ａおよびボディ側第２制御部２３０ｂに送信される。
（【００１１】以降は省略されています）
