公開番号2025111885
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024005790
出願日2024-01-18
発明の名称大梁・小梁接合構造
出願人JFEスチール株式会社
代理人個人
主分類E04B 1/58 20060101AFI20250724BHJP(建築物)
要約【課題】大梁と小梁の接合部をコンパクト化できる大梁・小梁接合構造を提供する。

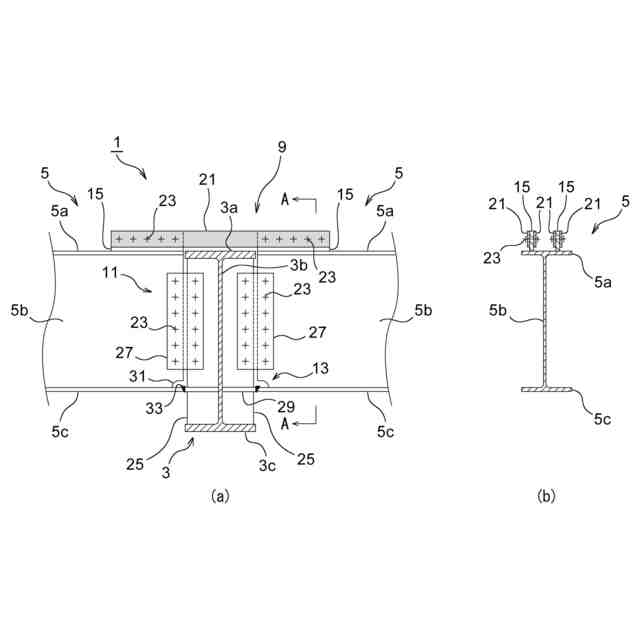

【解決手段】本発明に係る大梁・小梁接合構造1は、大梁3に、大梁3に直交する方向に大梁3を挟んで両側に一対の小梁5を相対させて接合するものであって、一対の小梁5のそれぞれの小梁上フランジ5aの上面に小梁軸方向に立てた状態で接合した立プレート15と、立プレート15の両面に相対する立プレート15に跨るように配置され立プレート15に高力ボルトで接合された2枚の接合プレート21と、で構成された小梁上フランジ接合部9と、相対する小梁5の小梁ウェブ5bを大梁ウェブ3bにそれぞれ剛接合した小梁ウェブ接合部11と、相対する小梁5の小梁下フランジ5cを大梁3にそれぞれ剛接合、又は相対する小梁下フランジ5c同士を部材を介して剛接合した小梁下フランジ接合部13とを備えたものである。
【選択図】図1
特許請求の範囲【請求項１】
大梁に、該大梁に直交する方向に該大梁を挟んで両側に一対のＨ形断面の小梁を相対させて接合するものであって、

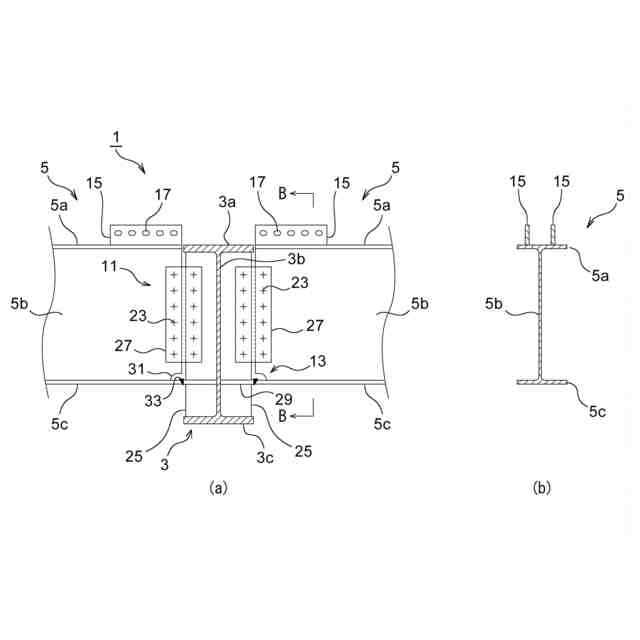

前記一対の小梁のそれぞれの小梁上フランジの上面に小梁軸方向に立てた状態で接合した立プレートと、該立プレートの両面に相対する立プレートに跨るように配置され前記立プレートに高力ボルトで接合された２枚の接合プレートと、で構成された小梁上フランジ接合部と、
相対する小梁の小梁ウェブを、大梁にそれぞれ剛接合した小梁ウェブ接合部と、
相対する小梁の小梁下フランジを大梁にそれぞれ剛接合、又は相対する小梁下フランジ同士を部材を介して剛接合した小梁下フランジ接合部と、を備えたことを特徴とする大梁・小梁接合構造。
続きを表示（約 1,100 文字）【請求項２】
Ｈ形鋼を用いた大梁に、該大梁に直交する方向に該大梁を挟んで両側に前記大梁と同じ梁成のＨ形鋼を用いた一対の小梁を相対させて接合する大梁・小梁接合構造であって、
前記一対の小梁のそれぞれの小梁上フランジの上面に小梁軸方向に立てた状態で接合した立プレートと、該立プレートの両面に相対する立プレートに跨るように配置され前記立プレートに高力ボルトで接合された２枚の接合プレートと、で構成された小梁上フランジ接合部と、
相対する小梁の小梁ウェブを、大梁ウェブに接合された鉛直プレートにそれぞれ剛接合した小梁ウェブ接合部と、
相対する小梁の小梁下フランジを大梁下フランジにそれぞれ剛接合、又は相対する小梁下フランジ同士を部材を介して剛接合した小梁下フランジ接合部と、を備えたことを特徴とする大梁・小梁接合構造。
【請求項３】
Ｈ形鋼を用いた大梁に、該大梁に直交する方向に該大梁を挟んで両側に前記大梁より小さい梁成のＨ形鋼を用いた一対の小梁を相対させて接合する大梁・小梁接合構造であって、
前記一対の小梁のそれぞれの小梁上フランジの上面に小梁軸方向に立てた状態で接合した立プレートと、該立プレートの両面に相対する立プレートに跨るように配置され前記立プレートに高力ボルトで接合された２枚の接合プレートと、で構成された小梁上フランジ接合部と、
相対する小梁の小梁ウェブを、大梁ウェブに接合された鉛直プレートにそれぞれ剛接合した小梁ウェブ接合部と、
相対する小梁の小梁下フランジを大梁ウェブに接合された水平プレートにそれぞれ剛接合した小梁下フランジ接合部と、を備えたことを特徴とする大梁・小梁接合構造。
【請求項４】
Ｈ形鋼を用いた大梁に、該大梁に直交する方向に該大梁を挟んで両側にＨ形鋼を用いた一対の小梁を相対させて接合する大梁・小梁接合構造であって、
前記一対の小梁のそれぞれの小梁上フランジの上面に小梁軸方向に立てた状態で接合した立プレートと、該立プレートの両面に相対する立プレートに跨るように配置され前記立プレートに高力ボルトで接合された２枚の接合プレートと、で構成された小梁上フランジ接合部と、

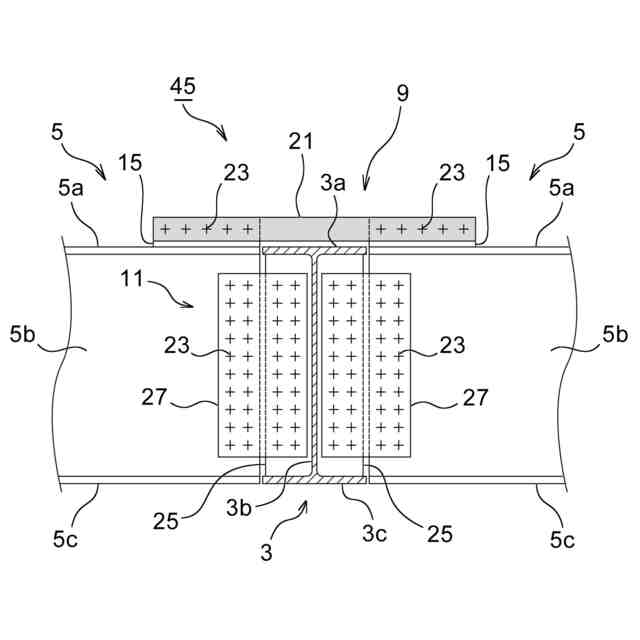

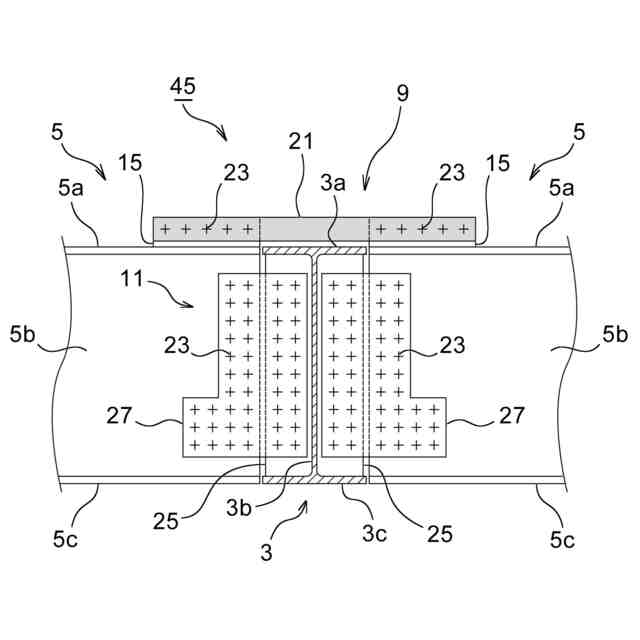

相対する小梁の小梁ウェブを、大梁ウェブに接合された鉛直プレートにそれぞれ高力ボルト群による摩擦接合によって剛接合した小梁ウェブ接合部と、を備え、
相対する小梁の小梁下フランジは、いずれにも接合されていないことを特徴とする大梁・小梁接合構造。
【請求項５】
前記立プレート及び前記接合プレートは、降伏点の規格下限値が355N/mm
2
以上であることを特徴とする請求項１乃至４のいずれか一項に記載の大梁・小梁接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄骨造における架構の大梁・小梁接合構造に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、鉄骨造のコンクリート床を支える架構は、所定の間隔で平行に配された大梁と、該大梁同士を連結するように配置された小梁によって構成されている。小梁の中央部に鉛直方向の荷重が加わると、小梁がたわみ、大梁と小梁の接合部で生じる回転変形（角）によって、大梁と小梁の接合部近傍でコンクリートのひび割れが生じる。そのため、小梁のたわみを低減する技術が求められている。
【０００３】
そこで、大梁を挟んで相対する小梁同士を連梁として機能させ、小梁のたわみを低減する技術が特許文献１に提案されている。
特許文献１では、大梁を挟んで相対する小梁の上フランジ同士が、両者に跨って配されるスプライスプレート及び締結手段を介して締結されている。そして、大梁に設けられたウェブ取り合い部材と小梁のウェブとが、両者に跨って配されるスプライスプレート及び締結手段を介して締結されている。さらに、小梁の下フランジ同士が、大梁のウェブ及び圧縮材を介したメタルタッチにより接合されている。
【０００４】
特許文献１では、大梁と小梁の接合部を緊結（剛接合）することにより、大梁と小梁の接合部で生じる回転変形（角）を低減し、これにより小梁のたわみを低減している。なお、剛接合とは、回転変形（角）を生じない強固な接合をいう。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－２８２０１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
前述したように特許文献１では、小梁の上フランジ同士が、両者に跨って配されるスプライスプレート及び締結手段を介して締結されていることにより、一方の小梁の上フランジに作用する応力（引張力）が他方の小梁に伝達する。
このとき、応力を十分に伝達させるためには、小梁の上フランジとスプライスプレートとの間に十分な摩擦力を生じさせる必要がある。ボルトの締結力が同じ場合、接触面積が大きいほど摩擦力が大きくなるため、従来では、小梁断面が大きく、フランジ幅・フランジ板厚が大きい場合などは、2mほどの長尺のスプライスプレートを用いて必要な摩擦力を確保する場合があった。したがって接合部が大型化し問題となっていた。
【０００７】
本発明は、上記のような課題を解決するためになされたものであり、大梁と小梁の接合部をコンパクト化できる大梁・小梁接合構造を提供することを目的とする。
【課題を解決するための手段】
【０００８】
（１）本発明に係る大梁・小梁接合構造は、大梁に、該大梁に直交する方向に該大梁を挟んで両側に一対のＨ形断面の小梁を相対させて接合するものであって、
前記一対の小梁のそれぞれの小梁上フランジの上面に小梁軸方向に立てた状態で接合した立プレートと、該立プレートの両面に相対する立プレートに跨るように配置され前記立プレートに高力ボルトで接合された２枚の接合プレートと、で構成された小梁上フランジ接合部と、
相対する小梁の小梁ウェブを、大梁にそれぞれ剛接合した小梁ウェブ接合部と、
相対する小梁の小梁下フランジを大梁にそれぞれ剛接合、又は相対する小梁下フランジ同士を部材を介して剛接合した小梁下フランジ接合部と、を備えたことを特徴とするものである。
【０００９】
（２）本発明に係る大梁・小梁接合構造は、Ｈ形鋼を用いた大梁に、該大梁に直交する方向に該大梁を挟んで両側に前記大梁と同じ梁成のＨ形鋼を用いた一対の小梁を相対させて接合するものであって、
前記一対の小梁のそれぞれの小梁上フランジの上面に小梁軸方向に立てた状態で接合した立プレートと、該立プレートの両面に相対する立プレートに跨るように配置され前記立プレートに高力ボルトで接合された２枚の接合プレートと、で構成された小梁上フランジ接合部と、
相対する小梁の小梁ウェブを、大梁ウェブに接合された鉛直プレートにそれぞれ剛接合した小梁ウェブ接合部と、
相対する小梁の小梁下フランジを大梁下フランジにそれぞれ剛接合、又は相対する小梁下フランジ同士を部材を介して剛接合した小梁下フランジ接合部と、を備えたことを特徴とするものである。
【００１０】
（３）また、本発明に係る大梁・小梁接合構造は、Ｈ形鋼を用いた大梁に、該大梁に直交する方向に該大梁を挟んで両側に前記大梁より小さい梁成のＨ形鋼を用いた一対の小梁を相対させて接合するものであって、
前記一対の小梁のそれぞれの小梁上フランジの上面に小梁軸方向に立てた状態で接合した立プレートと、該立プレートの両面に相対する立プレートに跨るように配置され前記立プレートに高力ボルトで接合された２枚の接合プレートと、で構成された小梁上フランジ接合部と、
相対する小梁の小梁ウェブを、大梁ウェブに接合された鉛直プレートにそれぞれ剛接合した小梁ウェブ接合部と、
相対する小梁の小梁下フランジを大梁ウェブに接合された水平プレートにそれぞれ剛接合した小梁下フランジ接合部と、を備えたことを特徴とするものである。
（【００１１】以降は省略されています）
