公開番号2025108859
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002323
出願日2024-01-11
発明の名称溝形鋼
出願人株式会社山水
代理人個人,個人
主分類E04C 3/07 20060101AFI20250716BHJP(建築物)
要約【課題】支え得る荷重の低下を抑えつつさらなる軽量化を図り得ること。
【解決手段】溝形鋼10は、互いに沿うように延びる一方フランジ20および他方フランジ22と、ウェブ24とを備える。ウェブ24は、一方フランジ20の一端と他方フランジ22の一端とに連なることで一方フランジ20および他方フランジ22と共に内側空間30を形成する。ウェブ24は、一方フランジ20および他方フランジ22に沿う。一方対向面40および他方対向面44のいずれかに、限界向上区域が設けられている。一方対向面40は、一方フランジ20のうち内側空間30に対向する範囲である。他方対向面44は、他方フランジ22のうち内側空間30に対向する範囲である。限界向上区域は、一方フランジ20および他方フランジ22のうち限界向上区域の裏側にあたる区域に比べて弾性限界が大きい区域である。

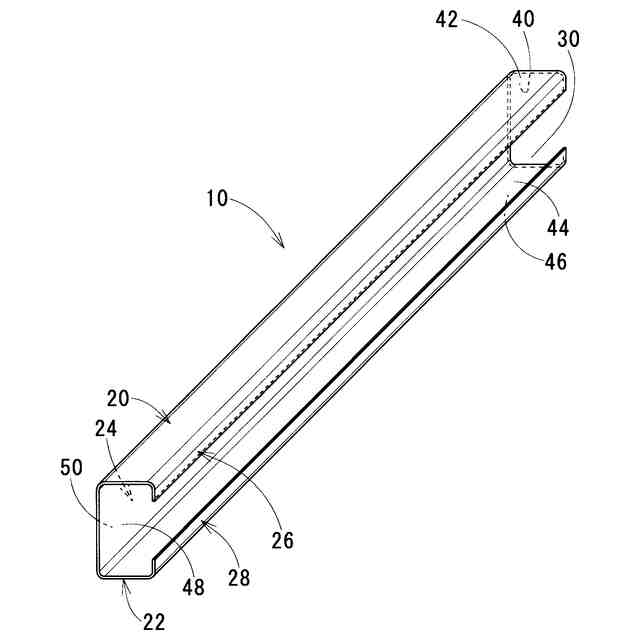

【選択図】図1
特許請求の範囲【請求項１】
互いに沿うように延びるフランジの対と、
ウェブとを備え、
前記ウェブは、前記フランジの対の一方の一端と前記フランジの対の他方の一端とに連なることで前記フランジの対と共に内側空間を形成し、かつ、前記フランジの対に沿い、
前記フランジの対の一方のうち前記内側空間に対向する一方対向面、および、前記フランジの対の他方のうち前記内側空間に対向する他方対向面のいずれかに、限界向上区域が設けられており、
前記限界向上区域が、前記限界向上区域が設けられている前記フランジのうち前記限界向上区域の裏側にあたる区域に比べて弾性限界が大きい区域であることを特徴とする溝形鋼。
続きを表示（約 140 文字）【請求項２】
前記限界向上区域のいずれかが前記フランジと前記ウェブとが連なる箇所に接するように配置されていることを特徴とする請求項１に記載の溝形鋼。
【請求項３】
前記限界向上区域のいずれかにおける残留応力が圧縮応力であることを特徴とする請求項１に記載の溝形鋼。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溝形鋼に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１は溝形鋼を開示する。この溝形鋼は、ヘミング折り返し成形加工が施されることによりフランジ部が２重、３重あるいはそれ以上の重なりを持った断面形状とされているものである。
【０００３】
特許文献１に開示されている溝形鋼は、同じ重量および同じ外形寸法であっても断面二次モーメント等を大きくできる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１２５８９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に開示された溝形鋼には、さらなる軽量化が困難という問題点がある。
【０００６】
本発明は、このような問題を解消するものである。その目的は、支え得る荷重の低下を抑えつつさらなる軽量化を図り得る溝形鋼を提供することにある。
【課題を解決するための手段】
【０００７】
図面を参照して本発明の溝形鋼を説明する。なお、この欄で図中の符号を使用したのは、発明の内容の理解を助けるためであって、内容を図示した範囲に限定する意図ではない。
【０００８】

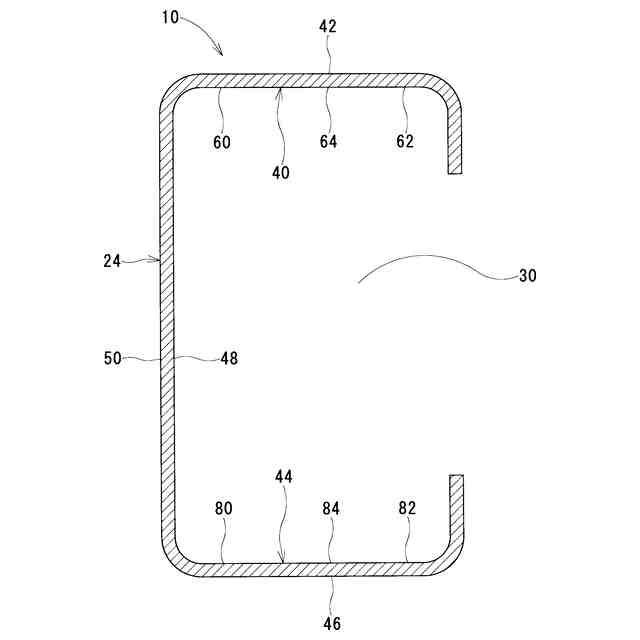

上述された課題を解決するために、本発明のある局面に従うと、溝形鋼１０は、互いに沿うように延びるフランジ２０，２２の対と、ウェブ２４とを備える。ウェブ２４は、フランジ２０，２２の対の一方の一端とフランジ２０，２２の対の他方の一端とに連なることでフランジ２０，２２の対と共に内側空間３０を形成する。ウェブ２４は、フランジ２０，２２の対に沿う。一方対向面４０および他方対向面４４のいずれかに、限界向上区域６０，６２，８０，８２が設けられている。一方対向面４０は、フランジ２０，２２の対の一方のうち内側空間３０に対向する。他方対向面４４は、フランジ２０，２２の対の他方のうち内側空間３０に対向する。限界向上区域６０，６２，８０，８２は、限界向上区域６０，６２，８０，８２が設けられているフランジ２０，２２のうち限界向上区域６０，６２，８０，８２の裏側にあたる区域に比べて弾性限界が大きい区域である。
【０００９】
フランジ２０，２２のうち内側空間３０に対向する部分に限界向上区域６０，６２，８０，８２が設けられることは、その限界向上区域６０，６２，８０，８２が設けられる箇所の厚さが厚い場合と同様に、弾性限界の低下を抑えることにつながる。このようにして弾性限界の低下が抑えられることは、支え得る荷重の低下を抑えつつフランジ２０，２２の厚さを薄くし得ることを意味する。厚さを薄くし得ることは、支え得る荷重の低下を抑えつつさらなる軽量化を図り得ることを意味する。これにより、フランジ２０，２２のうち内側空間３０に対向する部分に限界向上区域６０，６２，８０，８２が設けられると、支え得る荷重の低下を抑えつつさらなる軽量化を図り得ることとなる。
【００１０】
また、上述された限界向上区域６０，６２，８０，８２のいずれかがフランジ２０，２２とウェブ２４とが連なる箇所に接するように配置されていることが望ましい。
（【００１１】以降は省略されています）
