特許ウォッチ

公開番号2025112016
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006030
出願日2024-01-18
発明の名称組成物
出願人株式会社イーテック
代理人個人,個人,個人
主分類C08L 33/06 20060101AFI20250724BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】消泡性に優れるとともに、動摩擦係数や耐BHM性に優れた膜を作製することができる、重合体粒子を含有する組成物を提供する。
【解決手段】本発明に係る組成物は、重合体粒子(A)と、炭素数10～16のアルキル基を有する硫酸エステル及びその塩からなる群より選択される少なくとも1種の化合物(B)と、液状媒体(C)とを含有する組成物であって、前記重合体粒子(A)が、(メタ)アクリル酸メチルに由来する繰り返し単位を有する重合体を含有し、前記化合物(B)の含有割合が、前記重合体粒子(A)100質量部に対して10～14質量部である。
【選択図】なし
特許請求の範囲【請求項１】
重合体粒子（Ａ）と、
炭素数１０～１６のアルキル基を有する硫酸エステル及びその塩からなる群より選択される少なくとも１種の化合物（Ｂ）と、
液状媒体（Ｃ）と、
を含有する組成物であって、
前記重合体粒子（Ａ）が、（メタ）アクリル酸メチルに由来する繰り返し単位を有する重合体を含有し、
前記化合物（Ｂ）の含有割合が、前記重合体粒子（Ａ）１００質量部に対して１０～１４質量部である、組成物。
続きを表示（約 160 文字）【請求項２】
前記化合物（Ｂ）が、ドデシル硫酸、テトラデシル硫酸、ヘキサデシル硫酸、及びそれらの塩からなる群より選択される１種である、請求項１に記載の組成物。
【請求項３】
前記重合体粒子（Ａ）を構成する重合体の酸価が３０～２００ｍｇＫＯＨ／ｇである、請求項１または請求項２に記載の組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、重合体粒子を含有する組成物に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ラテックスのような重合体粒子を含有する組成物は、紙塗工、カーペットのバックサイジング、合板や突板などの木製品、電池の電極、タイヤコード分野等におけるバインダーとして広く用いられている（例えば、特許文献１及び特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２４４７３号公報
国際公開第２０２１／００６２１１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような重合体粒子を含有する組成物は、上述のような種々の用途において、他成分と混合して使用される。そのため、該組成物を他成分と混合する際には、混合時の泡立ちを抑制して容易に均一に混合できる特性（本明細書において、「消泡性」ともいう。）が要求される。また、該組成物を他成分と混合してフィルムを作製する際には、これらのフィルムには、重ねて保管して表面同士が擦れても傷が生じるのを抑制できるだけの動摩擦係数が要求される。さらに、該組成物を他成分と混合してフロアーポリッシュ皮膜などに使用する際には、塗膜に靴底のゴム跡残りを抑制できる耐ブラックヒールマーク性（本明細書において、「耐ＢＨＭ性」ともいう。）が実用に耐えるものであることが要求される。
【０００５】
本発明に係る幾つかの態様は、消泡性に優れるとともに、動摩擦係数や耐ＢＨＭ性に優れた膜を作製することができる、重合体粒子を含有する組成物を提供するものである。
【課題を解決するための手段】
【０００６】
本発明に係る組成物の一態様は、
重合体粒子（Ａ）と、
炭素数１０～１６のアルキル基を有する硫酸エステル及びその塩からなる群より選択される少なくとも１種の化合物（Ｂ）と、
液状媒体（Ｃ）と、
を含有する組成物であって、
前記重合体粒子（Ａ）が、（メタ）アクリル酸メチルに由来する繰り返し単位を有する重合体を含有し、
前記化合物（Ｂ）の含有割合が、前記重合体粒子（Ａ）１００質量部に対して１０～１４質量部である。
【０００７】
前記組成物の一態様において、
前記化合物（Ｂ）が、ドデシル硫酸、テトラデシル硫酸、ヘキサデシル硫酸、及びそれらの塩からなる群より選択される１種であってもよい。
【０００８】
前記組成物のいずれかの態様において、
前記重合体粒子（Ａ）を構成する重合体の酸価が３０～２００ｍｇＫＯＨ／ｇであってもよい。
【発明の効果】
【０００９】
本発明に係る組成物によれば、消泡性に優れており、かつ、動摩擦係数や耐ＢＨＭ性に優れた膜を作製することができる。
【発明を実施するための形態】
【００１０】
以下、本発明の好適な実施形態について詳細に説明する。なお、本発明は、下記の実施形態に限定されるものではなく、本発明の要旨を変更しない範囲において実施される各種の変形例も含む。

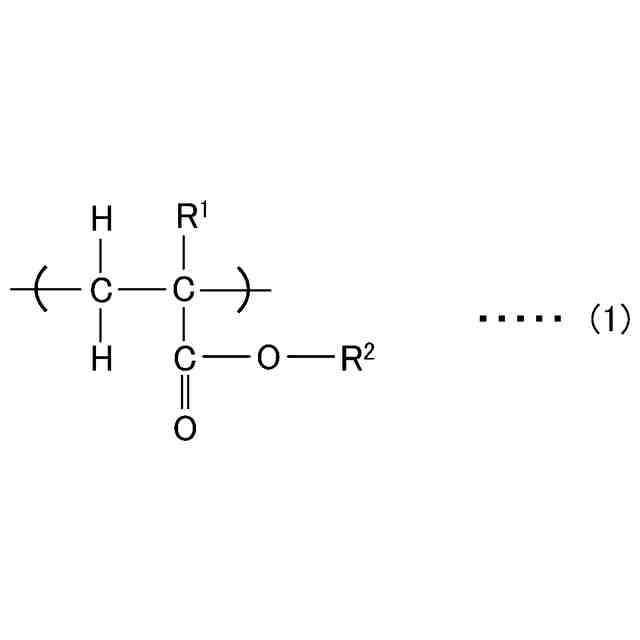

（【００１１】以降は省略されています）

関連特許
