特許ウォッチ

公開番号2025112430
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006636
出願日2024-01-19
発明の名称画像形成装置
出願人理想科学工業株式会社
代理人インフォート弁理士法人
主分類B41J 21/00 20060101AFI20250725BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画像形成装置において、白紙ページが含まれていても、ページの順序性をチェックできるようにする。

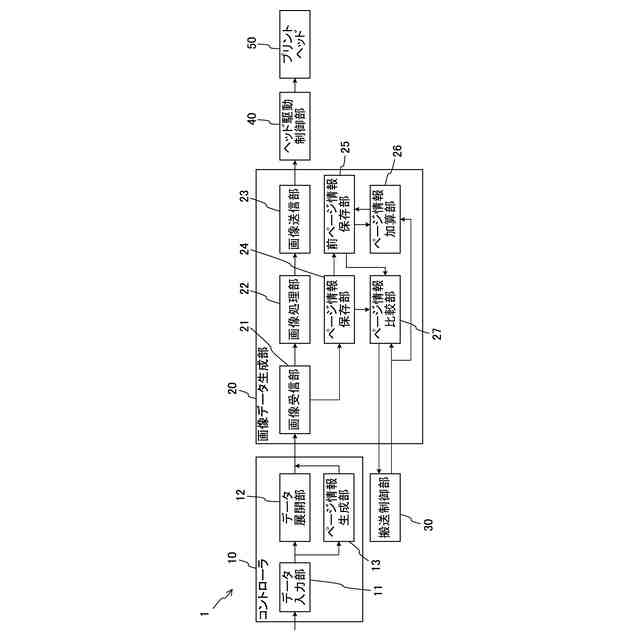

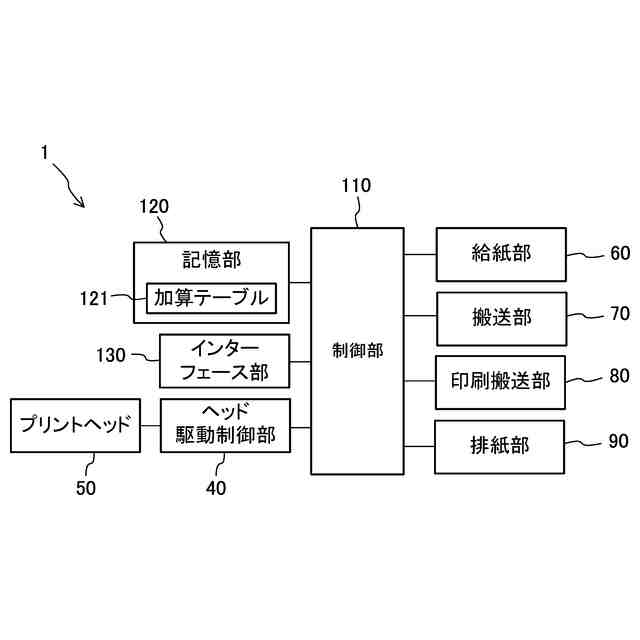

【解決手段】画像形成装置1は、データ入力部21が受け付けた画像データにページ情報を付与するページ情報生成部13と、ページ情報を保存するページ情報保存部24と、表面及び裏面のそれぞれで、前ページのページ情報である前ページ情報を保存する前ページ情報保存部25と、印刷都合で白紙ページの挿入を決定する搬送制御部30と、表面及び裏面のそれぞれで、ページ情報と前ページ情報との差分に基づき、ページの順序性をチェックするページ情報比較部27と、両面印刷の裏面に印刷都合の白紙ページが挿入される場合に、印刷都合における両面印刷の裏面に対応する加算値を保持する加算テーブル121を参照し、加算値を前ページ情報に加算するページ情報加算部26とを備える。
【選択図】図6

特許請求の範囲【請求項１】
画像データを受け付けるデータ入力部と、
前記データ入力部が受け付けた前記画像データを印刷可能な形式に展開するデータ展開部と、
前記データ入力部が受け付けた前記画像データにページ情報を付与するページ情報生成部と、
前記ページ情報を保存するページ情報保存部と、
表面及び裏面のそれぞれで、前ページの前記ページ情報である前ページ情報を保存する前ページ情報保存部と、
印刷都合で白紙ページの挿入を決定する搬送制御部と、
表面及び裏面のそれぞれで、前記ページ情報と前記前ページ情報との差分に基づき、ページの順序性をチェックするページ情報比較部と、

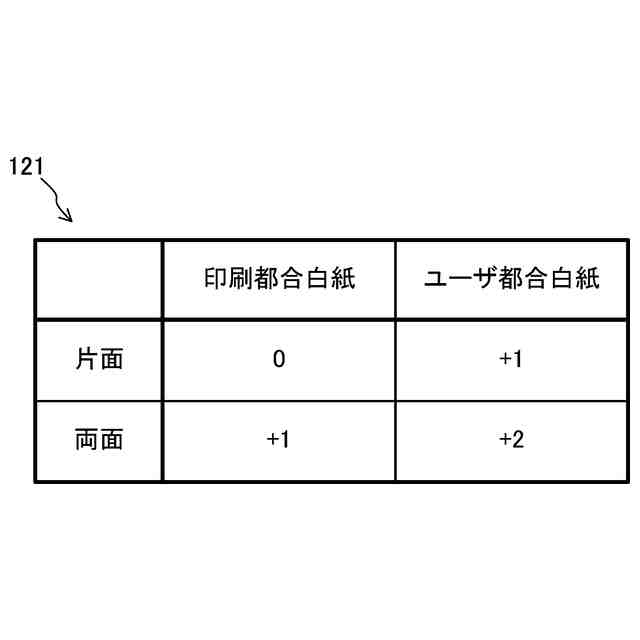

両面印刷の裏面に前記印刷都合の前記白紙ページが挿入される場合に、前記印刷都合における両面印刷の裏面に対応する加算値を保持する加算テーブルを参照し、前記加算値を前記前ページ情報に加算するページ情報加算部と
を備えることを特徴とする画像形成装置。
続きを表示（約 590 文字）【請求項２】
前記加算テーブルは、ユーザ都合における片面印刷又は両面印刷に対応する加算値を更に保持し、
前記ページ情報加算部は、前記データ入力部が受け付けた前記画像データが前記ユーザ都合の白紙ページである場合、前記加算テーブルを参照し、前記加算値を前記前ページ情報に加算する
ことを特徴とする請求項１記載の画像形成装置。
【請求項３】
画像データを受け付けるデータ入力部と、
前記データ入力部が受け付けた前記画像データを印刷可能な形式に展開するデータ展開部と、
前記データ入力部が受け付けた前記画像データにページ情報を付与するページ情報生成部と、
前記ページ情報を保存するページ情報保存部と、
表面及び裏面のそれぞれで、前ページの前記ページ情報である前ページ情報を保存する前ページ情報保存部と、
表面及び裏面のそれぞれで、前記ページ情報と前記前ページ情報との差分に基づき、ページの順序性をチェックするページ情報比較部と、
前記データ入力部が受け付けた前記画像データがユーザ都合の白紙ページである場合に、前記ユーザ都合における片面印刷又は両面印刷に対応する加算値を保持する加算テーブルを参照し、前記加算値を前記前ページ情報に加算するページ情報加算部と
を備えることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、画像形成装置において、印刷ページのページ順の乱れやページ抜けを検出する技術がある。例えば、イメージ展開部によって展開された複数のビットマップデータにヘッダ情報としてページ番号を付加し、ヘッダ情報から読み取られたページ番号と次に印刷するページの面とを照合し、不整合なら印刷を停止させる印刷装置が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－０１４３６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、データ展開部によって印刷可能な形式に展開された画像データを、プリントヘッドを駆動するヘッド駆動制御部に送信する画像データ生成部は、白紙を印刷するとき（すなわち印刷を行わないとき）に、ページ情報が生成されないこと、或いはページ情報が生成されても画像データ生成部に転送されてこないことによって、次のページの順序性を正常に判定することができない。
【０００５】

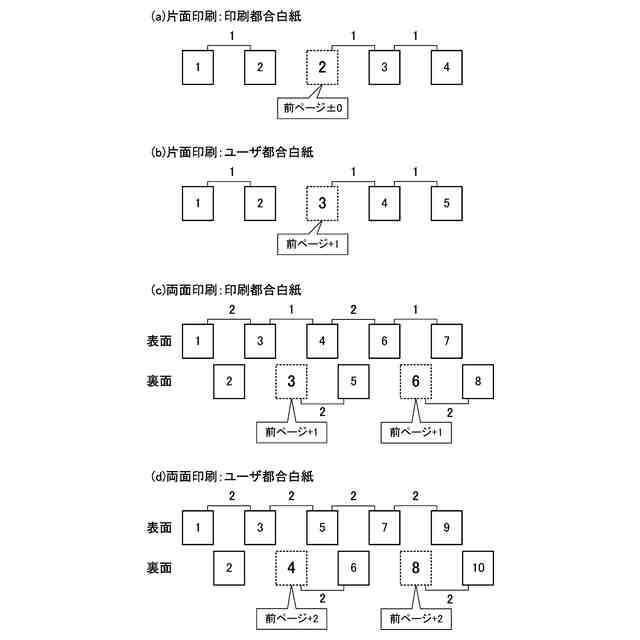

ここで、白紙の印刷には次の２通りが存在する。１つは、奇数ページジョブの両面印刷時の最終ページや合紙挿入時に画像形成装置側で挿入する白紙（以降、印刷都合白紙と記載）である。もう１つは、印刷するドキュメントなどに実際に含まれており、ユーザの指示により挿入される白紙（以降、ユーザ都合白紙と記載）である。
【０００６】
印刷都合白紙は、ジョブにデータが含まれないため、画像データの展開処理が行われず、ページ情報の生成も行われない。一方、ユーザ都合白紙は、ジョブにデータが含まれるため、画像データの展開処理が行われ、ページ情報の生成も行われる。しかし、このように生成されたページ情報は、白紙ページのものである場合、白紙ページの画像データと同様に画像データ生成部に転送されない。
【０００７】

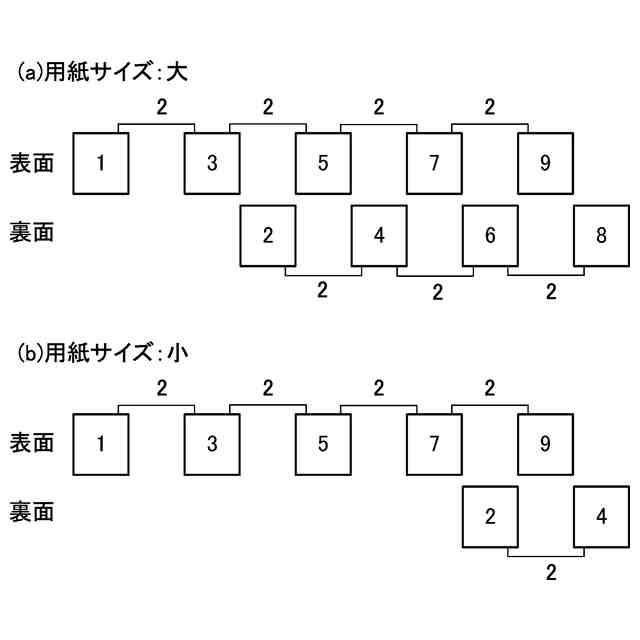

そのため、例えば、３ページ複数部の両面印刷の印刷ジョブで４ページ目が印刷都合白紙となる場合、１枚目の裏面（２ページ目）の次に裏面でページ情報が生成されるのが、３枚目の裏面（５ページ目）となるため、ページの順序性をチェックすることができない。
【０００８】
また、ユーザ都合白紙の場合、画像データの展開処理を伴うため、ページ情報が生成されるが、このページ情報が画像データ生成部に転送されてこないため、同様に、ページの順序性をチェックすることができない。
【０００９】
本発明の目的は、白紙ページが含まれていても、ページの順序性をチェックすることができる画像形成装置を提供することである。
【課題を解決するための手段】
【００１０】
１つの態様では、画像形成装置は、画像データを受け付けるデータ入力部と、前記データ入力部が受け付けた前記画像データを印刷可能な形式に展開するデータ展開部と、前記データ入力部が受け付けた前記画像データにページ情報を付与するページ情報生成部と、前記ページ情報を保存するページ情報保存部と、表面及び裏面のそれぞれで、前ページの前記ページ情報である前ページ情報を保存する前ページ情報保存部と、印刷都合で白紙ページの挿入を決定する搬送制御部と、表面及び裏面のそれぞれで、前記ページ情報と前記前ページ情報との差分に基づき、ページの順序性をチェックするページ情報比較部と、両面印刷の裏面に前記印刷都合の前記白紙ページが挿入される場合に、前記印刷都合における両面印刷の裏面に対応する加算値を保持する加算テーブルを参照し、前記加算値を前記前ページ情報に加算するページ情報加算部とを備える。
【発明の効果】
（【００１１】以降は省略されています）
