公開番号2025113383
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025084796,2023075020
出願日2025-05-21,2009-11-24
発明の名称携帯用端末機の軟性ディスプレイ装置
出願人リュウ,サンギュ
代理人個人,個人,個人
主分類G09F 9/00 20060101AFI20250725BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ユーザにさらに広い画面を提供する軟性ディスプレイ装置の提供。
【解決手段】携帯用端末機の軟性ディスプレイ装置に関し、さらに詳しくは、軟性の材質で製作されることによって曲げられる軟性ディスプレイを用いて、携帯用端末機の画面をより拡大し、ユーザにさらに広い画面を提供することができる携帯用端末機の軟性ディスプレイ装置に関する。本発明による第1実施例は、本発明の携帯用端末機の軟性ディスプレイ装置において、内側に空間が形成されるハウジング210と、全体面積のうち少なくとも一つが前記ハウジングの上面で露出され、前記上面で露出された一つから延長されて前記ハウジングの内側で引出し可能に収容される軟性ディスプレイと、前記ハウジングの内側に収容された前記軟性ディスプレイを支持する支持部とを含むことを特徴とする。

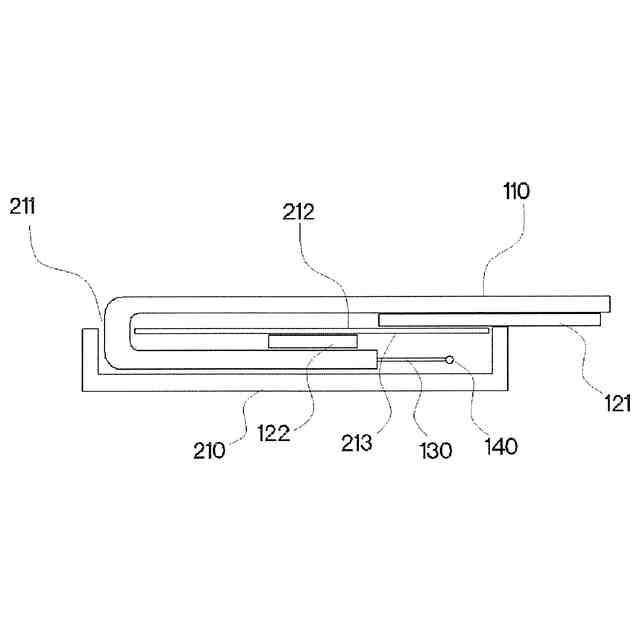

【選択図】図4
特許請求の範囲【請求項１】
フォルダ型携帯端末機用軟性ディスプレイ装置において、
互いにフォルディング可能に結合された第１フォルディング部及び第２フォルディング部と、
物理的に露出された部分を含む一枚のディスプレイで構成された軟性ディスプレイ部とを含み、
前記軟性ディスプレイ部の露出された部分が前記第１フォルディング部及び第２フォルディング部のフォルディングまたはアンフォルディング時、前記第１及び第２フォルディング部から離隔されることを防止するようにするために、前記軟性ディスプレイ部の一側または両側に弾性装置が連結されることを特徴とする軟性ディスプレイ装置。
続きを表示（約 1,200 文字）【請求項２】
フォルダ型携帯端末機用軟性ディスプレイ装置において、
互いにフォルディング可能に結合された第１フォルディング部及び第２フォルディング部と、
物理的に露出された部分を含む一枚のディスプレイで構成された軟性ディスプレイ部とを含み、
前記第１フォルディング部または第２フォルディング部の中の少なくとも１つのフォルディング部から引出されるスライダーを備え、
前記スライダーのスライディング時に前記軟性ディスプレイ部を支持する支持部をさらに備えることを特徴とする軟性ディスプレイ装置。
【請求項３】
フォルダ型携帯端末機用軟性ディスプレイ装置において、
互いにフォルディング可能に結合された第１フォルディング部及び第２フォルディング部と、
物理的に露出された部分を含む一枚のディスプレイで構成された軟性ディスプレイ部とを含み、
前記軟性ディスプレイは非露出部をさらに含み、
前記軟性ディスプレイの非露出部は、前記第１及び／または第２フォルディング部で折り曲げられる方式で引出されるように、前記露出部から延長されて前記第１及び／または第２フォルディング部内に収容される収容部を有することを特徴とする軟性ディスプレイ装置。
【請求項４】
前記露出部が第１フォルディング部及び／または第２フォルディング部の内部または外部に引入または引出されるように、前記非露出部を支持するスライダー及び軟性ディスプレイ部を支持する支持部をさらに含むことを特徴とする請求項３に記載の軟性ディスプレイ装置。
【請求項５】
前記非露出部は第１フォルディング部及び第２フォルディング部が互いにフォルディングされる時、前記第１フォルディング部及び／または第２フォルディング部の内部または外部に引入または引出されることを特徴とする請求項３に記載の軟性ディスプレイ装置。
【請求項６】
前記支持部は前記非露出部に接続された一つの端部を有する接続手段と、連結手段を繰り上げたり解くために、前記接続手段の他端部に連結された回転手段を含むことを特徴とする請求項４に記載の軟性ディスプレイ装置。
【請求項７】
前記連結手段は紐または折り畳み式棒であることを特徴とする請求項６に記載の軟性ディスプレイ装置。
【請求項８】
前記軟性ディスプレイ部の前記支持部は前記非露出部を繰り上げたり解くために、前記非露出部に接続された回転手段をさらに含むことを特徴とする請求項３に記載の軟性ディスプレイ装置。
【請求項９】
前記第１フォルディング部及び／または第２フォルディング部の外部面と前記ディスプレイ部の露出部との間に配置された１つ以上のスライダーをさらに含むことを特徴とする請求項１～８のいずれか一項に記載の軟性ディスプレイ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、携帯用端末機の軟性ディスプレイ装置に関し、さらに詳しくは、軟性の材質で製作されることによって曲げられる軟性ディスプレイを用いて、携帯用端末機（携帯電話、ＰＭＰ、電子辞典、ＤＭＢ、ナビゲーション、ノート・パンコン、ＵＭＰＣ）の画面をより拡大して、ユーザにさらに広い画面を提供することができる携帯用端末機の軟性ディスプレイ装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
携帯用端末機は、最近携帯性を考慮して、小型化、スリップ化、軽量化し、より多様なコンテンツを提供する傾向にある。特に最近は、インターネット検索など多様な機能を具現することができる携帯用端末機などの登場で、携帯用機器のディスプレイが拡張される必要性を有するようになった。例えば、携帯用端末機において、スプレッドシートを用いた文書作業など及びゲームなどの多様なエンターテインメントコンテンツを重要視する方向に発売されている。
【０００３】
このような従来の携帯用端末機は、下記の図１及び図２に示す。
【０００４】
図１は、従来の携帯用端末機を示した斜視図、図２は、従来の携帯用端末機を示した側面図である。
【０００５】
図１及び図２によれば、従来の携帯用端末機は、キーパッドなどが設けられる本体２００と、画面を出力するディスプレイ１０１と、前記ディスプレイ１０１を移動可能に支持する支持手段１０２とを含む。
【０００６】
ここで前記ディスプレイ１０１は、前記本体２００の中心部で収容されて前後方向にスライドされ、前記本体２００から印加される制御信号によって所定の映像を出力する。
【０００７】
前記本体２００は、中央部分に前記ディスプレイ１０１が収容される収容部２０１を含み、前記収容部２０１の左右側上面に、ユーザが操作すればそれぞれの命令語を出力することができるキーパッド２０２が位置する。
【０００８】
前記支持手段１０２は、前記ディスプレイ１０１の両側面に固定され、前記本体２００の内側でスライドされて前記ディスプレイ１０１を移動させ、移動された状態で前記ディスプレイ１０１を支持する。
【０００９】
即ち、従来の携帯用端末機のディスプレイは、前記本体２００の収容部２０１に収容され、ユーザが前記ディスプレイ１０１を一方に押すと、本体２００の内側にスライド締結される支持手段１０２が移動しながら前記ディスプレイ１０１が移動される。
【００１０】
ここで、前記本体２００は、前記ディスプレイ１０１が移動されることによって上面が露出され、従来の携帯用端末機では、より多様な機能を提供するために、別途のディスプレイを設置することがある。
（【００１１】以降は省略されています）
