特許ウォッチ

公開番号2025113738
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024008038
出願日2024-01-23
発明の名称タイヤ用ゴム組成物及びタイヤ
出願人住友ゴム工業株式会社
代理人弁理士法人WisePlus
主分類C08L 9/00 20060101AFI20250728BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】低燃費性、ウェットブレーキ及び耐チッピング性能の総合性能を改善できるタイヤ用ゴム組成物並びにタイヤを提供する。
【解決手段】本発明は、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記シリカの含有量>前記スチレンブタジエンゴムの含有量であり、前記ゴム成分中の総スチレン量>前記ブタジエンゴムの含有量であり、前記シリカの平均粒子径が16nm以下であるタイヤ用ゴム組成物に関する。
【選択図】なし
特許請求の範囲【請求項１】
ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、
前記シリカの含有量＞前記スチレンブタジエンゴムの含有量であり、
前記ゴム成分中の総スチレン量＞前記ブタジエンゴムの含有量であり、
前記シリカの平均粒子径が１６ｎｍ以下であるタイヤ用ゴム組成物。
続きを表示（約 500 文字）【請求項２】
樹脂を含有する請求項１記載のタイヤ用ゴム組成物。
【請求項３】
前記スチレンブタジエンゴムを２種以上含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項４】
前記シリカの含有量が前記ゴム成分１００質量部に対して１００質量部以上である請求項１又は２記載のタイヤ用ゴム組成物。
【請求項５】

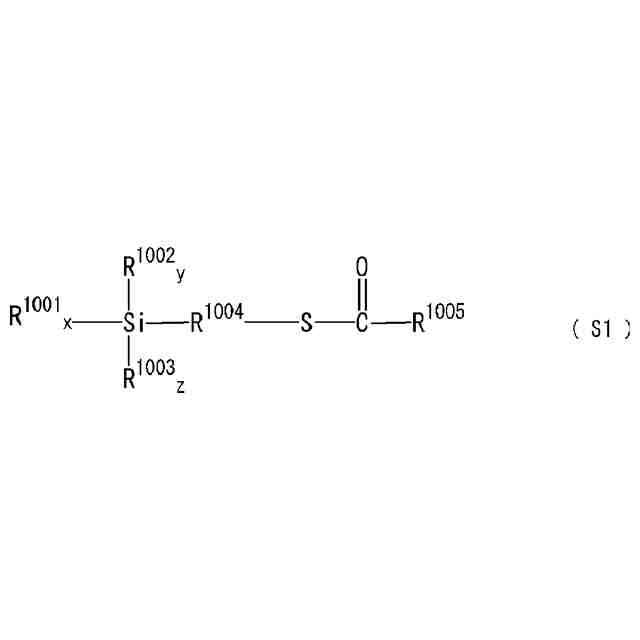

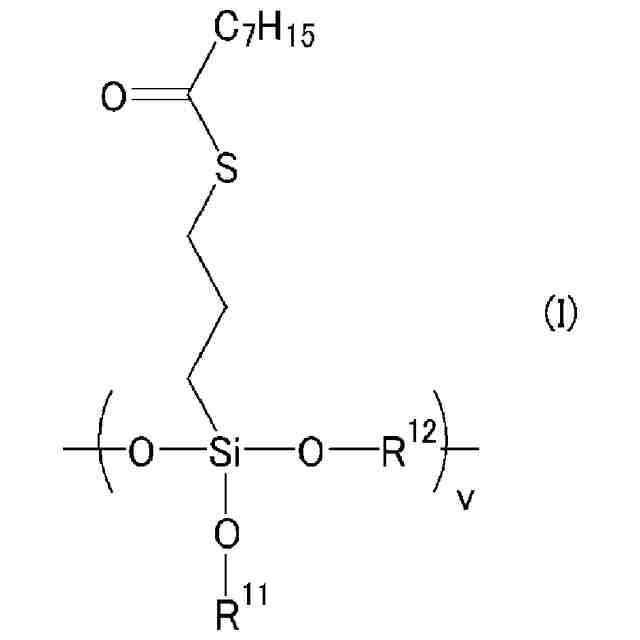

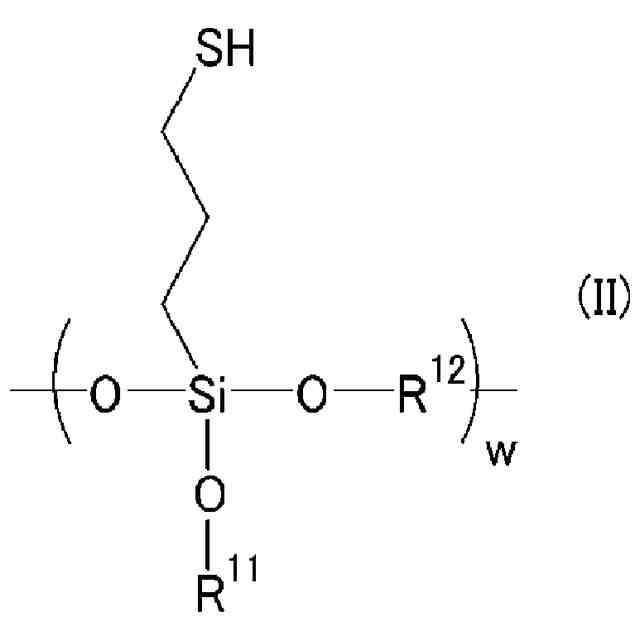

メルカプト系シランカップリング剤を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項６】
総ビニル量が前記ゴム成分１００質量％に対して２０質量％以下である請求項１又は２記載のタイヤ用ゴム組成物。
【請求項７】
液状ゴムを含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項８】
２種以上の樹脂を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項９】
液状樹脂を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項１０】

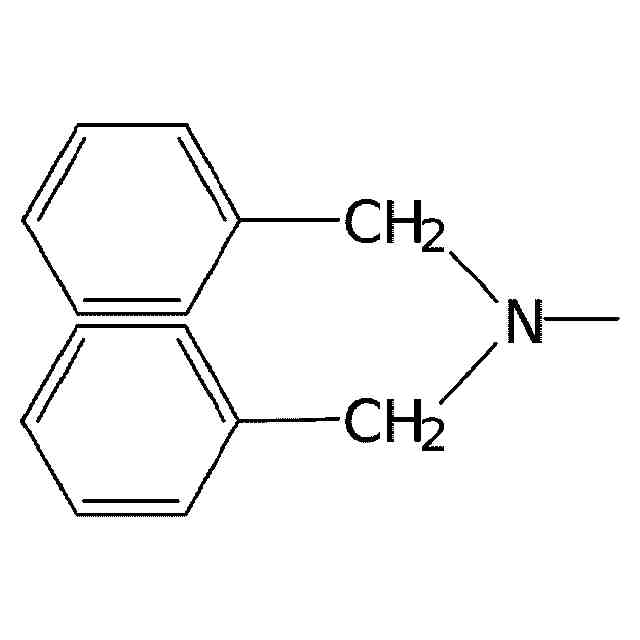

ジベンジルアミン化合物を含有する請求項１又は２記載のタイヤ用ゴム組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、タイヤ用ゴム組成物及びタイヤに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
これまで、低燃費性、ウェットブレーキや耐チッピング性能を改善する手法が種々検討されている（例えば、特許文献１～３参照）。しかしながら、近年では、これらの性能の更なる改善が求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３４４９５５号公報
特表２０１３－５４４９３６号公報
特開平８－２０８８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、前記課題を解決し、低燃費性、ウェットブレーキ及び耐チッピング性能の総合性能を改善できるタイヤ用ゴム組成物並びにタイヤを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記シリカの含有量＞前記スチレンブタジエンゴムの含有量であり、前記ゴム成分中の総スチレン量＞前記ブタジエンゴムの含有量であり、前記シリカの平均粒子径が１６ｎｍ以下であるタイヤ用ゴム組成物に関する。
【発明の効果】
【０００６】
本発明は、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記シリカの含有量＞前記スチレンブタジエンゴムの含有量であり、前記ゴム成分中の総スチレン量＞前記ブタジエンゴムの含有量であり、前記シリカの平均粒子径が１６ｎｍ以下であるタイヤ用ゴム組成物であるので、低燃費性、ウェットブレーキ及び耐チッピング性能の総合性能が良好となる。
【発明を実施するための形態】
【０００７】
本開示のタイヤ用ゴム組成物は、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記シリカの含有量＞前記スチレンブタジエンゴムの含有量であり、前記ゴム成分中の総スチレン量＞前記ブタジエンゴムの含有量であり、前記シリカの平均粒子径が１６ｎｍ以下である。
【０００８】
上記ゴム組成物で前述の効果が得られる理由は、以下のように推察される。
ゴム成分として、スチレンブタジエンゴムを含有することで、ゴムマトリクス内にスチレン成分による微小なドメインが生じ、発熱性や追従性を得やすくなる。ゴム成分中の総スチレン量／ブタジエンゴムの含有量＞１、シリカの含有量／スチレンブタジエンゴムの含有量＞１とすること、平均粒子径が小さいシリカを使用することで、上述の効果をより得やすくなる。
以上の作用により、低燃費性、ウェットブレーキ及び耐チッピング性能の総合性能（各指数の合計）が向上すると考えられる。
【０００９】
上記ゴム組成物は、ゴム成分を含有する。
ここで、ゴム成分は、架橋に寄与する成分であり、一般的に、重量平均分子量（Ｍｗ）が１万以上のものである。
【００１０】
ゴム成分の重量平均分子量は、好ましくは５万以上、より好ましくは１５万以上、更に好ましくは２０万以上であり、また、好ましくは２５０万以下、より好ましくは２００万以下、更に好ましくは１５０万以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
（【００１１】以降は省略されています）

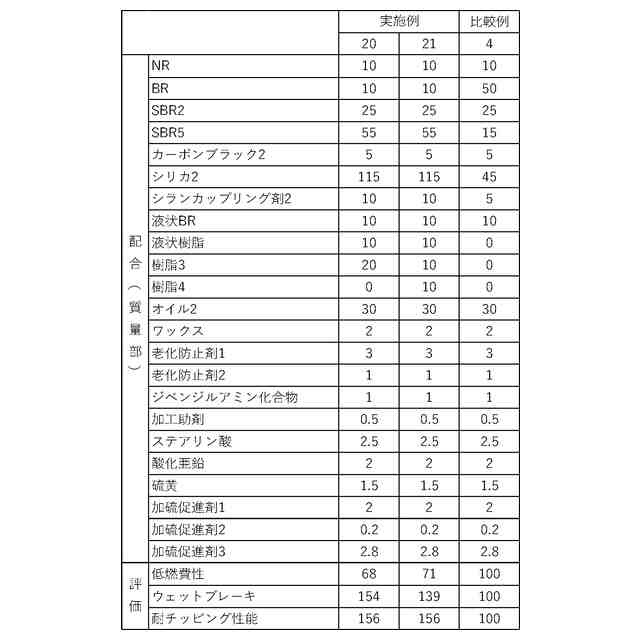

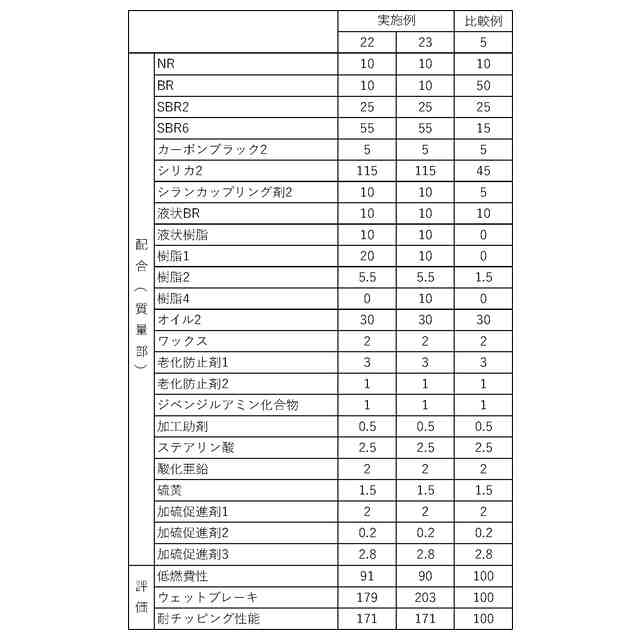

関連特許
