公開番号2025115628
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010188
出願日2024-01-26
発明の名称カプセルベッド
出願人コトブキシーティング株式会社
代理人弁理士法人栄光事務所
主分類E04H 1/12 20060101AFI20250731BHJP(建築物)
要約【課題】強度を確保するとともに組立が容易なカプセルベッドを提供する。
【解決手段】カプセルベッド1は、互いに同形の矩形形状を有して、水平方向に並ぶ第1パネル片11と第2パネル片12とを少なくとも含み、主面が互いに平行な状態で対向して配置される2枚の側面パネル10と、2枚の側面パネル10を接続する様に張り渡された梁部材と、2枚の側面パネル10間にそれぞれ設けられた、平板状の第1床部材及び第1天井部材と、を備える。第1パネル片11と第2パネル片12は、矩形形状のパネル本体と、パネル本体の周囲を囲う2本の横フレーム16及び2本の縦フレーム17と、をそれぞれ備える。
【選択図】図1
特許請求の範囲【請求項１】
互いに同形の矩形形状を有して、水平方向に並ぶ第１パネル片と第２パネル片とを少なくとも含み、主面が互いに平行な状態で対向して配置される２枚の側面パネルと、
前記２枚の側面パネルを接続する様に、前記２枚の側面パネル間に張り渡された複数の梁部材と、
前記２枚の側面パネルの第１パネル片及び第２パネル片間にそれぞれ設けられた、平板状の第１床部材及び第１天井部材と、
を備え、
前記第１パネル片と前記第２パネル片は、矩形形状のパネル本体と、前記パネル本体の周囲を囲う２本の横フレーム及び２本の縦フレームと、をそれぞれ備え、
前記側面パネルは、
下辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームを略全長に渡って固定する直線状の第１固定部材と、
上辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームを略全長に渡って固定する直線状の第２固定部材と、
を更に備え、
前記第１床部材は、前記２枚の側面パネルそれぞれに固定された前記第１固定部材に、２つの長手方向縁部によって支持され、
前記第１天井部材は、前記２枚の側面パネルそれぞれに固定された前記第２固定部材に、２つの長手方向縁部によって支持される、
カプセルベッド。
続きを表示（約 3,000 文字）【請求項２】
請求項１に記載のカプセルベッドであって、
前記第１固定部材は、下辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームと接続される接続部と、前記接続部から水平方向に延在し、前記第１床部材の長手方向縁部を支持する長尺のフランジ部を有し、
前記第２固定部材は、上辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームと接続される接続部と、前記接続部から水平方向に延在し、前記第１天井部材の長手方向縁部を支持する長尺のフランジ部を有する、
カプセルベッド。
【請求項３】
請求項１に記載のカプセルベッドであって、
前記側面パネルは、前記第１パネル片及び前記第２パネル片と同形の矩形形状を有し、水平方向に並び、且つ、前記第１パネル片及び前記第２パネル片とそれぞれ鉛直方向に並ぶ第３パネル片と、第４パネル片とをさらに含み、
前記２枚の側面パネルの第３パネル片及び第４パネル片間にそれぞれ設けられた、平板状の第２床部材及び第２天井部材と、
を更に備え、
前記第３パネル片と前記第４パネル片は、矩形形状のパネル本体と、前記パネル本体の周囲を囲う２本の横フレーム及び２本の縦フレームと、をそれぞれ備え、
前記側面パネルは、上辺となる前記第３パネル片の前記横フレーム及び前記第４パネル片の前記横フレームを略全長に渡って固定する直線状の第３固定部材を更に有し、
前記第２固定部材は、上辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレーム、及び下辺となる前記第３パネル片の前記横フレーム及び前記第４パネル片の前記横フレームを略全長に渡って固定し、
前記第２床部材は、前記２枚の側面パネルそれぞれに固定された前記第２固定部材に、２つの長手方向縁部によって支持され、
前記第２天井部材は、前記２枚の側面パネルそれぞれに固定された前記第３固定部材に、２つの長手方向縁部によって支持される、
カプセルベッド。
【請求項４】
請求項３に記載のカプセルベッドであって、
前記第１固定部材は、下辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームを収容する断面コの字状の接続部と、前記接続部の上縁部から屈曲して水平方向に延在し、前記第１床部材の長手方向縁部を支持する長尺のフランジ部を有し、
前記第２固定部材は、上辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレーム、及び下辺となる前記第３パネル片の前記横フレーム及び前記第４パネル片の前記横フレームと接続される接続部と、前記接続部の下縁部から屈曲して水平方向に延在し、前記第１天井部材の長手方向縁部を支持する長尺の下側フランジ部と、前記接続部の上縁部から屈曲して水平方向に延在し、前記第２床部材の長手方向縁部を支持する長尺の上側フランジ部と、を有し、
前記第３固定部材は、上辺となる前記第３パネル片の前記横フレーム及び前記第４パネル片の前記横フレームを収容する断面コの字状の接続部と、前記接続部の下縁部から屈曲して水平方向に延在し、前記第２天井部材の長手方向縁部を支持する長尺のフランジ部を有する、
カプセルベッド。
【請求項５】
請求項４に記載のカプセルベッドであって、
前記第１固定部材は、前記接続部の各上端部から互いに離れるように屈曲して水平方向に延在する２枚の長尺のフランジ部を有し、
前記第３固定部材は、前記接続部の各下端部から互いに離れるように屈曲して水平方向に延在する２枚の長尺のフランジ部を有し、
前記第１固定部材と前記第３固定部材とは、同一部材である、
カプセルベッド。
【請求項６】
請求項３～５のいずれか１項に記載のカプセルベッドであって、
前記複数の梁部材は、
前記２枚の側面パネルのそれぞれにおける、後側側辺となる前記第１パネル片の前記縦フレームの下端部を接続する第１後側梁部材と、
前記２枚の側面パネルのそれぞれにおける、前側側辺となる前記第２パネル片の前記縦フレームの下端部を接続する第１前側梁部材と、
前記２枚の側面パネルのそれぞれにおける、後側側辺となる前記第１パネル片の前記縦フレームの上端部及び前記第３パネル片の前記縦フレームの下端部を接続する第２後側梁部材と、
前記２枚の側面パネルのそれぞれにおける、前側側辺となる前記第２パネル片の前記縦フレームの上端部及び前記第３パネル片の前記縦フレームの下端部を接続する第２前側梁部材と、
前記２枚の側面パネルのそれぞれにおける、後側側辺となる前記第３パネル片の前記縦フレームの上端部を接続する第３後側梁部材と、
前記２枚の側面パネルのそれぞれにおける、前側側辺となる前記第４パネル片の前記縦フレームの上端部を接続する第３前側梁部材と、
を備える、カプセルベッド。
【請求項７】
請求項６に記載のカプセルベッドであって、
前記第１後側梁部材と前記第２後側梁部材との間、及び前記第２後側梁部材と前記第３後側梁部材との間には、ヘッドボードパネルがそれぞれ固定されている、
カプセルベッド。
【請求項８】
請求項１に記載のカプセルベッドであって、
前記第１固定部材は、下辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームを収容する断面コの字状の接続部と、前記接続部の上縁部から屈曲して水平方向に延在し、前記第１床部材の長手方向縁部を支持する長尺のフランジ部を有し、
前記第２固定部材は、上辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームを収容する断面コの字状の接続部と、前記接続部の下縁部から屈曲して水平方向に延在し、前記第１天井部材の長手方向縁部を支持する長尺のフランジ部を有する、
カプセルベッド。
【請求項９】
請求項８に記載のカプセルベッドであって、
前記複数の梁部材は、
前記２枚の側面パネルのそれぞれにおける、後側側辺となる前記第１パネル片の前記縦フレームの下端部を接続する第１後側梁部材と、
前記２枚の側面パネルのそれぞれにおける、前側側辺となる前記第２パネル片の前記縦フレームの下端部を接続する第１前側梁部材と、
前記２枚の側面パネルのそれぞれにおける、後側側辺となる前記第１パネル片の前記縦フレームの上端部を接続する第２後側梁部材と、
前記２枚の側面パネルのそれぞれにおける、前側側辺となる前記第２パネル片の前記縦フレームの上端部を接続する第２後側梁部材と、
を備える、カプセルベッド。
【請求項１０】
請求項９に記載のカプセルベッドであって、
前記第１後側梁部材と前記第２後側梁部材との間には、ヘッドボードパネルが固定されている、
カプセルベッド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、簡易に組立可能なカプセルベッドに関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
特許文献１は、カプセルベッドを始めとする種々の個室空間を構成するユニットルームを開示している。このユニットルームは、ルーム四隅の柱材と梁材とで横長直方体形状のルーム骨格を形成し、ルーム骨格に嵌装されたパネル材によって天井部及び床部と壁部が構成される。柱材及び梁材が長手方向に連続する溝部を有する押出部材からなり、天井部及び壁部のパネル材が四周に面方向に沿う突縁部を有し、突縁部が溝部に挿嵌される。これにより、組み立てならびに設置場所への据え付けを少ない労力で極めて能率よく短時間で行え、個室空間の気密性、光遮断性、防音性、断熱性等の面でも優れるものを目指している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２４２４７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のユニットルームは、押出部材にパネル材を現場で組み上げる必要があるため、現場での組立が困難であり、時間も要する。また、押出部材の溝部へのパネル材の突縁部の挿嵌だけでは強度的に不十分で、複数種類の金具が接続部に用いられている。
【０００５】
本発明は、強度を確保するとともに組立が容易なカプセルベッドを提供する。
【課題を解決するための手段】
【０００６】
本発明のカプセルベッドは、
互いに同形の矩形形状を有して、水平方向に並ぶ第１パネル片と第２パネル片とを少なくとも含み、主面が互いに平行な状態で対向して配置される２枚の側面パネルと、
前記２枚の側面パネルを接続する様に、前記２枚の側面パネル間に張り渡された複数の梁部材と、
前記２枚の側面パネル間にそれぞれ設けられた、平板状の第１床部材及び第１天井部材と、
を備え、
前記第１パネル片と前記第２パネル片は、矩形形状のパネル本体と、前記パネル本体の周囲を囲う２本の横フレーム及び２本の縦フレームと、をそれぞれ備え、
前記側面パネルは、
下辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームを略全長に渡って固定する直線状の第１固定部材と、
上辺となる前記第１パネル片の前記横フレーム及び前記第２パネル片の前記横フレームを略全長に渡って固定する直線状の第２固定部材と、
を更に備え、
前記第１床部材は、前記２枚の側面パネルそれぞれに固定された前記第１固定部材に、２つの長手方向縁部によって支持され、
前記第１天井部材は、前記２枚の側面パネルそれぞれに固定された前記第２固定部材に、２つの長手方向縁部によって支持される。
【発明の効果】
【０００７】
本発明によれば、側面パネルに横フレームと縦フレームとを有する強度の高いパネル片が用いられ、第１固定部材及び第２固定部材が、各パネル片の横フレームを略全長に渡って固定するため、側面パネルを強度を持たせて簡易に組み立てることができる。また、複数の梁部材が、２枚の側面パネルの起立姿勢を保持し、２枚の側面パネル間の距離を維持できるため、２枚の側面パネルを第１固定部材及び第２固定部材に支持された第１床部材及び第１天井部材によって居住空間を確保することができる。
【図面の簡単な説明】
【０００８】

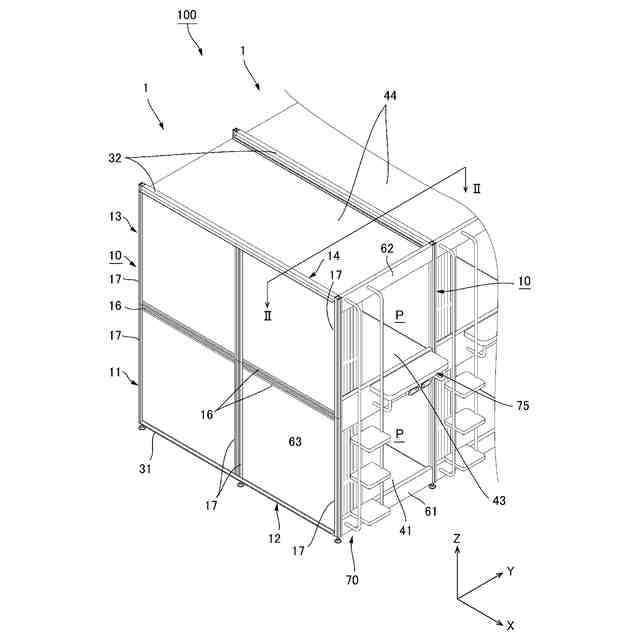

図１は、本発明の実施形態に係るカプセルベッドの斜視図である。

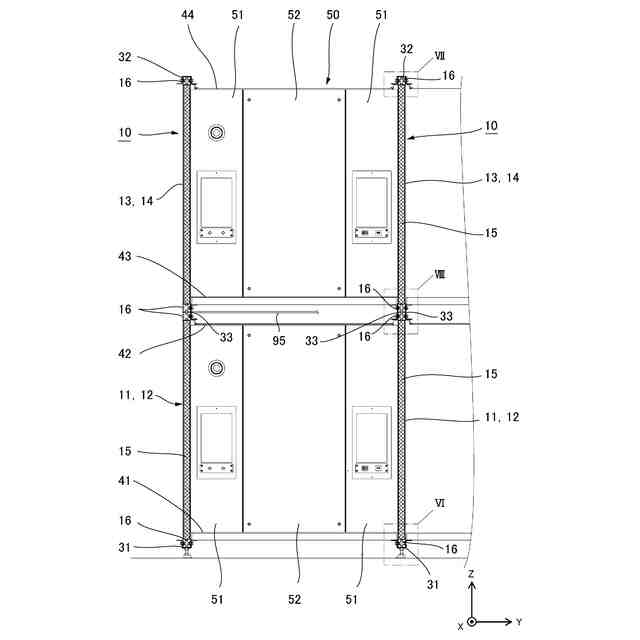

図２は、図１のＩＩ－ＩＩ線に沿って切断されたカプセルベッドを示す図である。
図３は、カプセルベッドの側面パネルを構成するパネル片の図であり、（ａ）は平面図、（ｂ）は端面図、（ｃ）はＩＩＩ－ＩＩＩ線に沿った断面図、（ｄ）はＩＩＩ’－ＩＩＩ’線に沿った断面図である。

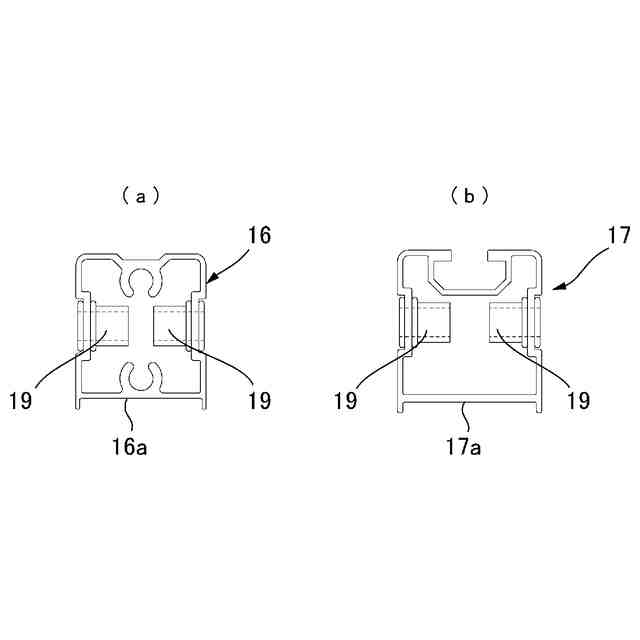

図４（ａ）は横フレームの断面図、図４（ｂ）は縦フレームの断面図である。

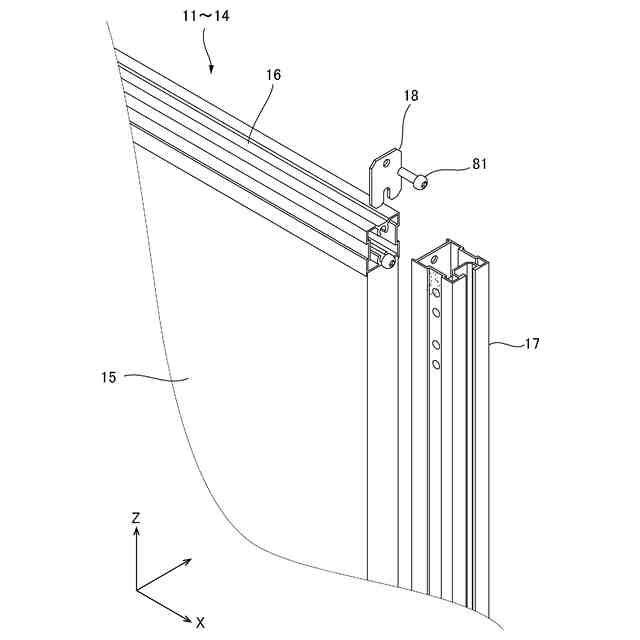

図５は、横フレーム及び縦フレームをパネル片に取り付ける際の手順を示す図である。
図６は、図２のＶＩ部分の拡大図であり、（ａ）は下側ライナーの側面パネルへの取り付け前の拡大図、（ｂ）は下側ライナーの側面パネルへの取り付け後の拡大図である。
図７は、図２のＶＩＩ部分の拡大図であり、（ａ）は上側ライナーの側面パネルへの取り付け前の拡大図、（ｂ）は上側ライナーの側面パネルへの取り付け後の拡大図である。
図８は、図２のＶＩＩＩ部分の拡大図であり、（ａ）は中間ライナーの側面パネルへの取り付け前の拡大図、（ｂ）は中間ライナーの側面パネルへの取り付け後の拡大図である。
ヘッドボード側方パネルが取り付けられたカプセルベッドの後側側面図である。
図１０は、ヘッドボード側方パネルの取り付け手順を示す図であり、（ａ）はヘッドボートサイドパネルに固定具、小物入れを取り付ける手順を示す図であり、（ｂ）は（ａ）の手順後にヘッドボード側方パネルを梁部材に取り付ける手順を示す図であり、（ｃ）は完成状態を示す図である。
図１１（ａ）は、第３前側梁部材に上段ビームパネルを取り付ける手順を示す図であり、図１１（ｂ）は、第１前側梁部材に下段ビームパネルを取り付ける手順を示す図である。
図１２は、図１１の作業の後、梯子を取り付ける手順を示す図であり、（ａ）は、図１１の作業の後、上段ビームパネルに梯子手摺部材の上端を取り付け、下段ビームパネルに梯子手摺部材の下端を取り付ける手順を示す図であり、（ｂ）は、梯子手摺部材の取付け金具に、踏み台を取り付ける手順を示す図である。
図１３は、図１２（ｂ）のＸＩＩＩ部分の拡大図である。
図１４は、第２前側梁部材に中段ビームパネルを取り付ける手順を示す図である。
図１５は、中段ビームパネルにデッキを取り付ける手順を示す図であり、（ａ）は、図１４の作業の後、中間ビームパネルにデッキ受け部材を取り付ける手順を示す図であり、（ｂ）はデッキ受け部材にデッキ本体を取り付ける手順を示す図である。
図１６は、本発明の変形例に係るカプセルベッドの斜視図である。
図１７は、図１６の梯子を取り付ける手順を示す図であり、（ａ）は、上段ビームパネルに上側梯子手摺部材の上端を取り付け、下段ビームパネルに下側梯子手摺部材の下端を取り付ける手順を示す図であり、（ｂ）は、下側梯子手摺部材の取付け金具に、踏み台を取り付ける手順を示す図である。
図１８は、図１６の最上段の踏み台を取り付ける手順を示す図であり、（ａ）は、中間ビームパネルに下側梯子手摺部材の取付け金具を取り付ける手順を示す図であり、（ｂ）は下側梯子手摺部材と上側梯子手摺部材の２つの取付け金具に最上段の踏み台を取り付ける手順を示す図である。
【発明を実施するための形態】
【０００９】
以下、適宜図面を参照しながら、実施形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明や実質的に同一の構成に対する重複説明を省略する場合がある。これは、以下の説明が不必要に冗長になることを避け、当業者の理解を容易にするためである。尚、添付図面及び以下の説明は、当業者が本開示を十分に理解するために提供されるものであり、これらにより特許請求の範囲に記載の主題を限定することは意図されていない。
【００１０】
図１は、本発明の実施形態に係るカプセルベッド１の斜視図である。カプセルベッド１は、各部材を組み合わせることにより容易に組立が可能であり、人の居住空間を提供することが可能である。
（【００１１】以降は省略されています）
