公開番号2025117648
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012489
出願日2024-01-31
発明の名称天井構造
出願人インターマン株式会社
代理人
主分類E04B 9/34 20060101AFI20250805BHJP(建築物)
要約【課題】視覚的な面白さを有する天井構造を提供する。

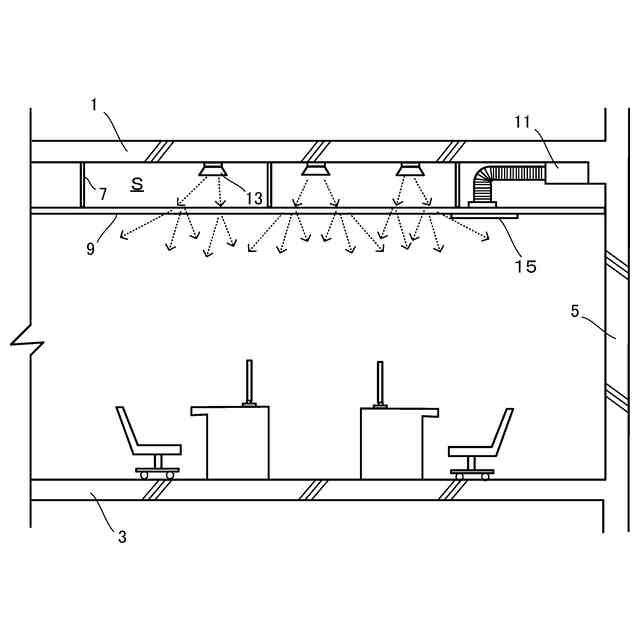

【解決手段】天井構造は、天井スラブと、この天井スラブから吊り下げられた吊り天井と、天井スラブと吊り天井との間の天井裏空間と、天井裏空間に設けられた照明器具とを備え、吊り天井は金属メッシュシートからなり、照明器具が点灯した際には、その光が金属メッシュシートを乱反射しながら透過し、吊り天井の下方の空間を照らす。この金属メッシュシートは、ステンレス製の極細線を織って形成されており、多様な光の反射や拡散効果が生み出し、これまでにない新鮮な光の空間を演出できる。
【選択図】図1
特許請求の範囲【請求項１】
上部天井と、
この上部天井から吊り下げられた吊り天井とを備え、
前記吊り天井は光透過性を持つ金属メッシュシートからなることを特徴とする天井構造。
続きを表示（約 340 文字）【請求項２】
前記上部天井は天井スラブであり、前記吊り天井はこの天井スラブから吊り下げられており、前記天井スラブと前記吊り天井との間には天井裏空間が形成され、更に、前記天井裏空間に照明器具が設けられ、この照明器具が点灯した際には、その光が前記金属メッシュシートを乱反射しながら透過し、前記吊り天井の下方の空間を照らすことを特徴とする請求項１に記載の天井構造。
【請求項３】
前記金属メッシュシートは、ステンレス製の極細線を織って形成されていることを特徴とする請求項２に記載の天井構造。
【請求項４】
前記ステンレス製の極細線は、太さが０．０１ｍｍ～０．１ｍｍ、メッシュ数が８０ｍｅｓｈ～７００ｍｅｓｈであることを特徴とする請求項３に記載の天井構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、視覚的な面白さを有する照明を備えた天井構造に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、オフィスビルの事務室や商業ビルの店舗などの天井は、システム天井と呼ばれる吊り天井で構成されている場合が多い。システム天井とは、単位天井を組み合わせた吊り天井で、天井パネルを載せ掛け、照明器具、空調吹出し口などの設備の取付けが容易にできる機能を有する天井である。
【０００３】

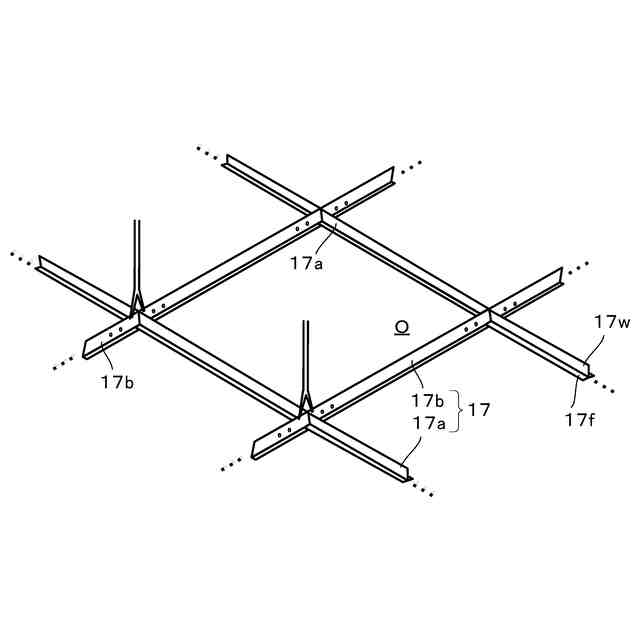

例えば、特許文献１のシステム天井では、建物の天井の天井板に角形開口部を設け、その角形開口部にロ字形に照明器具を配置して構成される。すなわち、天井裏に多数の吊りボルト設けて、その吊りボルトに格子状のバー材を配置し、バー材に予めロ字形に構成した照明器具を装着してシステム天井用照明装置を構成している。
【０００４】
このようなシステム天井では、天井板と照明装置のような設備機器が面一で直線的に配置されるので、見た目がすっきりとしスマートな印象を与えることができると共に、メンテナンス性が高いという特徴もある。
【先行技術文献】
【特許文献】
【０００５】
特開平５－２４２７０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記のように照明装置を備えた従来のシステム天井では、天井面の一部に蛍光灯が埋め込まれている。一面がフラットであるということでデザインとしては優れているものの、頭上に蛍光灯が光っているという点では、旧態然の印象は拭えない。蛍光灯をＬＥＤとしても大差ない。
【０００７】
そこで、本発明の目的は、多様な光の反射や拡散効果を生かした新たな照明の設置を可能とする天井構造を提供することである。
【課題を解決するための手段】
【０００８】

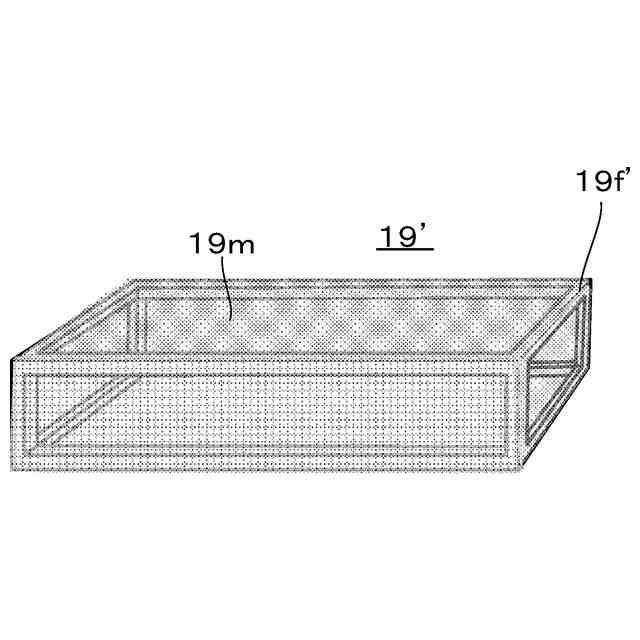

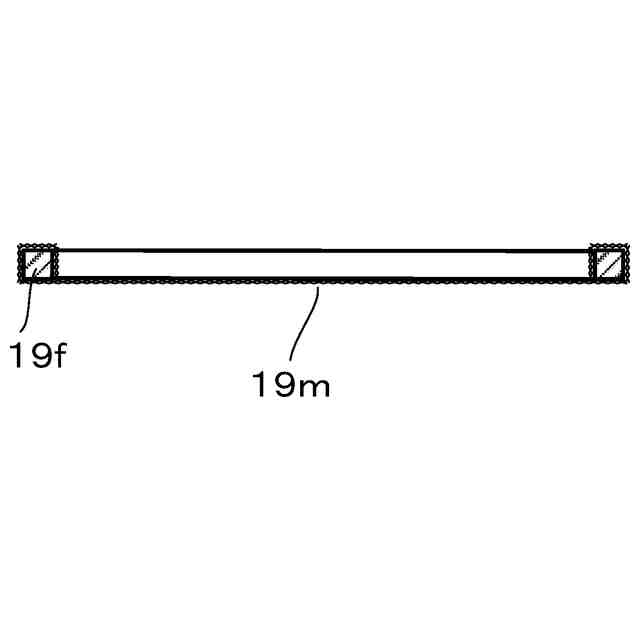

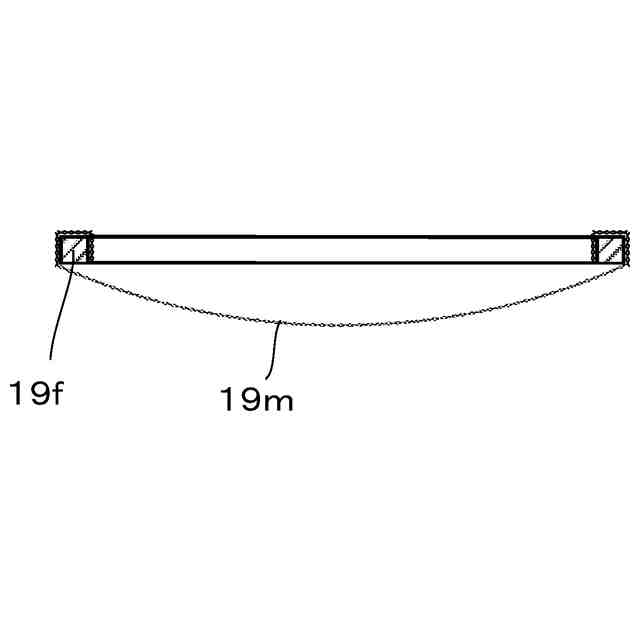

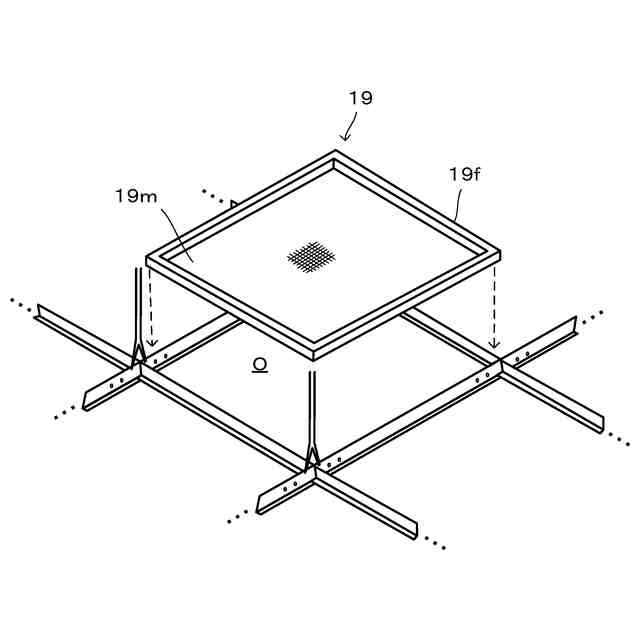

上記課題を解決するために、本発明の１つの様相による天井構造は、上部天井と、この上部天井から吊り下げられた吊り天井とを備え、前記吊り天井は光透過性を持つ金属メッシュシートからなることを特徴とする。
【０００９】
また、一つの実施例では、前記上部天井は天井スラブであり、前記吊り天井はこの天井スラブから吊り下げられており、前記天井スラブと前記吊り天井との間には天井裏空間が形成され、更に、前記天井裏空間に照明器具が設けられ、この照明器具が点灯した際には、その光が前記金属メッシュシートを乱反射しながら透過し、前記吊り天井の下方の空間を照らすことを特徴とする。
【００１０】

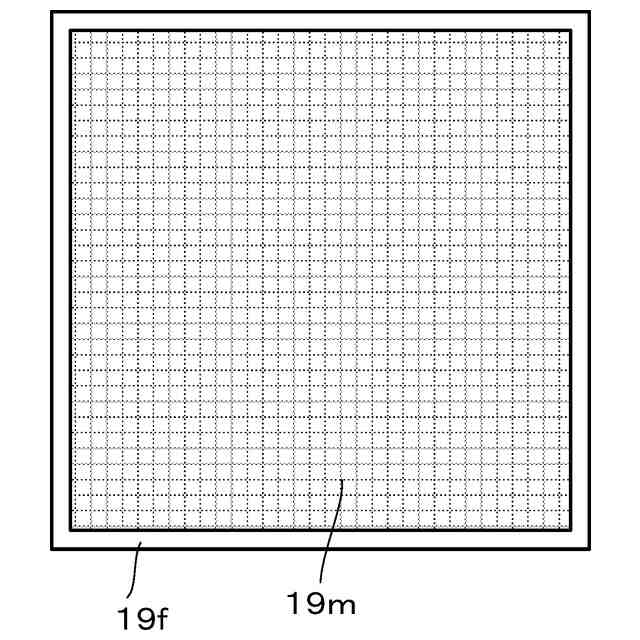

更に、一つの実施例では、前記金属メッシュシートは、ステンレス製の極細線を織って形成されていることを特徴とする。
（【００１１】以降は省略されています）
