公開番号2025131262
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028892
出願日2024-02-28
発明の名称容器
出願人三甲株式会社
代理人個人,個人
主分類B65D 21/02 20060101AFI20250902BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】段積み作業を容易にすることが求められている。
【解決手段】本開示の容器10は、底壁11の下面に3つの下面突部40を有し、容器10同士を、全ての側壁12,13が上下に重なる第1段積み状態と、下面突部40の間に下段側の容器10の一方の短辺側壁12を受容するようにズレた第2段積み状態とに段積み可能である。容器10は、側壁12,13の上端フランジ部20に、内縁部から上方に突出した環状突部21を有している。そして、上段側の容器10を傾斜姿勢にして下段側の容器10上でスライドさせるスライドスタック時に、上段側の容器10の底壁11が下段側の容器10の環状突部21上を擦接する。
【選択図】図11
特許請求の範囲【請求項１】
上面開口を有する箱形をなし、第１方向で対向する１対の第１側壁と、第２方向で対向する１対の第２側壁と、底壁と、前記底壁の下面から突出する下面突部と、を有する容器であって、
段積時に、上段側の容器を、１対の前記第１側壁の一方が他方より高い傾斜姿勢にして、上段側の容器の前記下面突部を、下段側の容器の前記１対の第２側壁の間に受容させて、それら１対の第２側壁上で前記上段側の容器を前記第１方向でスライドさせるスライドスタックが可能であると共に、前記スライドスタックにより上下の容器の側壁の全てが上下で重なる第１段積状態と、上下の容器の前記第１側壁同士が前記第１方向でズレた第２段積状態とで上段側の容器を水平姿勢にすることが可能な容器において、
１対の前記第２側壁の上面から突出して前記第１方向に延び、前記スライドスタック時に上段側の容器の前記底壁の下面と摺接する摺接突条と、前記底壁の下面外縁部から突出し、前記スライドスタック時に下段側の容器の１対の前記第２側壁の上面と摺接する摺接突部と、の少なくとも何れか一方を備える容器。
続きを表示（約 1,100 文字）【請求項２】
前記摺接突条を備え、前記摺接突条は、前記第１段積状態及び前記第２段積状態において上段側の容器の前記底壁に当接又は近接し、
前記底壁の下面外縁部から突出して、前記第１段積状態及び前記第２段積状態において前記摺接突条に外側から対向し、下段側の容器の１対の前記第２側壁の上面と当接又は近接する下面突条を有する請求項１に記載の容器。
【請求項３】
前記摺接突条を含み、容器の側壁の上面から突出して前記第１段積状態において上段側の容器の前記底壁に当接又は近接する環状突条を備え、
前記下面突部として、前記第２段積状態において、下段側の容器の前記第１側壁に内側から対向する内側下面突部と、下段側の容器の前記第１側壁に外側から対向する外側下面突部とを備え、
前記底壁には、前記内側下面突部と前記外側下面突部との間に、下方へ突出して、前記第２段積状態において、下段側の容器の前記第１側壁上の前記環状突条と対向しかつ前記第１側壁の上面に当接又は近接する突起部が設けられている請求項２に記載の容器。
【請求項４】
前記突起部は、前記第２段積状態のときに、前記内側下面突部が下段側の容器の前記第１側壁に当接する位置から前記外側下面突部が下段側の容器の前記第１側壁に当接する位置までの範囲の何れの位置でも、下段側の容器の前記環状突条との間に隙間が生じるように配置されている請求項３に記載の容器。
【請求項５】
前記第１側壁は、外方に突出し、前記第１側壁の上面から前記底壁まで鉛直方向に延びる縦リブを備え、
前記第２段積状態において、上段側の容器の前記突起部と、下段側の容器の前記縦リブとが上下方向で重なる請求項３に記載の容器。
【請求項６】
上段側の容器を下段側の容器に対して水平面内で９０度回転し、上段側の容器の前記内側下面突部と前記外側下面突部との間に下段側の容器の前記第２側壁を受容する回転段積み状態で上段側の容器を水平姿勢にすることが可能であり、
前記環状突条及び前記下面突条は、前記回転段積み状態においてさらに上段側の容器を下段側の容器の端に配置したときに、上段側の容器の前記下面突条が、下段側の容器の前記第１側壁の前記環状突条に外側から対向するように配されている請求項３から５の何れか１の請求項に記載の容器。
【請求項７】
前記底壁には、前記内側下面突部と前記外側下面突部との間に、前記突起部よりも下方に突出した位置決め突部が設けられ、
前記第１側壁及び前記第２側壁の上面には、前記第２段積状態及び前記回転段積み状態において上段側の容器の前記位置決め突部を受容する位置決め凹部が形成されている請求項６に記載の容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、段積み可能な容器に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、この種の容器として、上下の容器の側壁の全てが上下で重なる第１段積状態と、上下の容器の第１側壁同士がズレた第２段積状態とで上段側の容器を水平姿勢にすることが可能なものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２７０５２６号公報（図４等）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来の容器においては、段積み作業を容易にすることが求められている。
【課題を解決するための手段】
【０００５】
本開示の容器は、上面開口を有する箱形をなし、第１方向で対向する１対の第１側壁と、第２方向で対向する１対の第２側壁と、底壁と、前記底壁（１１）の下面から突出する下面突部と、を有する容器であって、段積時に、上段側の容器を、１対の前記第１側壁（１２）の一方が他方より高い傾斜姿勢にして、上段側の容器の前記下面突部（４０）を、下段側の容器の前記１対の第２側壁の間に受容させて、それら１対の第２側壁上で前記上段側の容器を前記第１方向でスライドさせるスライドスタックが可能であると共に、前記スライドスタックにより上下の容器の側壁の全てが上下で重なる第１段積状態と、上下の容器の前記第１側壁（１２）同士が前記第１方向でズレた第２段積状態とで上段側の容器を水平姿勢にすることが可能な容器において、１対の前記第２側壁の上面から突出して前記第１方向に延び、前記スライドスタック時に上段側の容器の前記底壁（１１）の下面と摺接する摺接突条と、前記底壁（１１）の下面外縁部から突出し、前記スライドスタック時に下段側の容器の１対の前記第２側壁の上面と摺接する摺接突部と、の少なくとも何れか一方を備える容器である。
【発明の効果】
【０００６】
本開示に係る容器によれば、第１段積状態と第２段積状態とへの段積みがスライドスタックにより可能になるので段積み作業が容易になる。しかも、スライドスタック時に、上段側の容器が下段側の容器の摺接突条に摺接する又は、上段側の容器の摺接突部が下段側の容器の第２側壁の上面に摺接するので、上段側の容器の底壁と下段側の容器の第２側壁の上面との摩擦が小さくなり、スライド操作が容易になる。
【図面の簡単な説明】
【０００７】

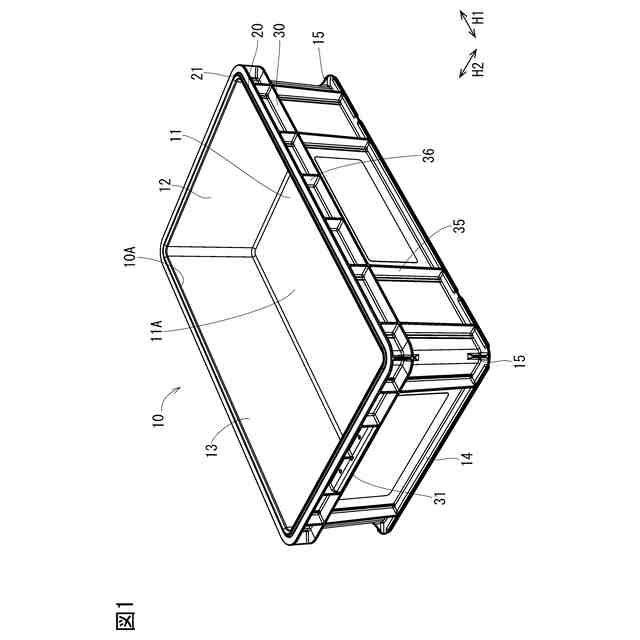

図１は、第１実施形態に係る容器の斜視図

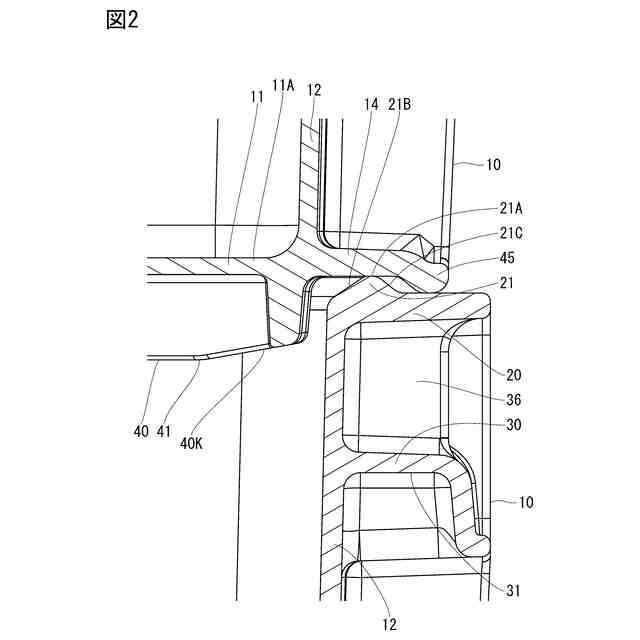

図２は、第１段積み状態の容器の拡大側断面図

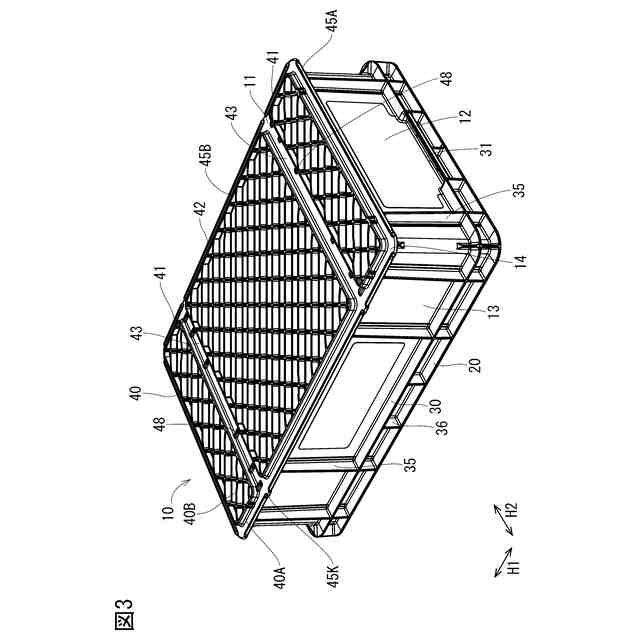

図３は、容器の底面側斜視図

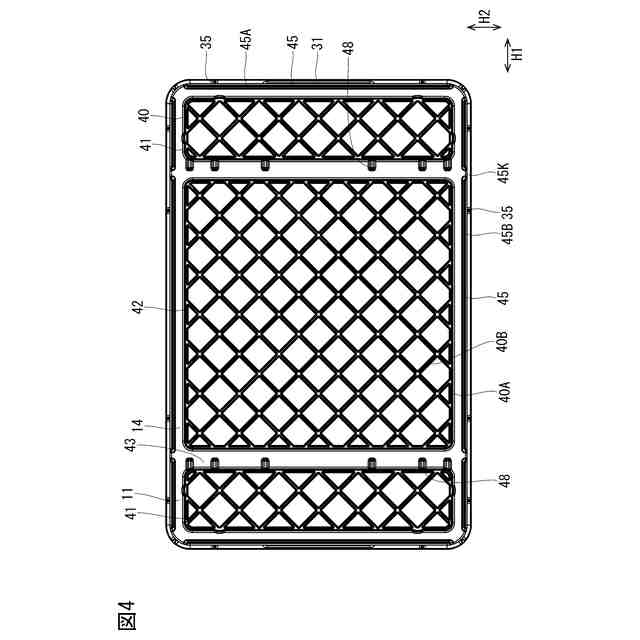

図４は、容器の底面図

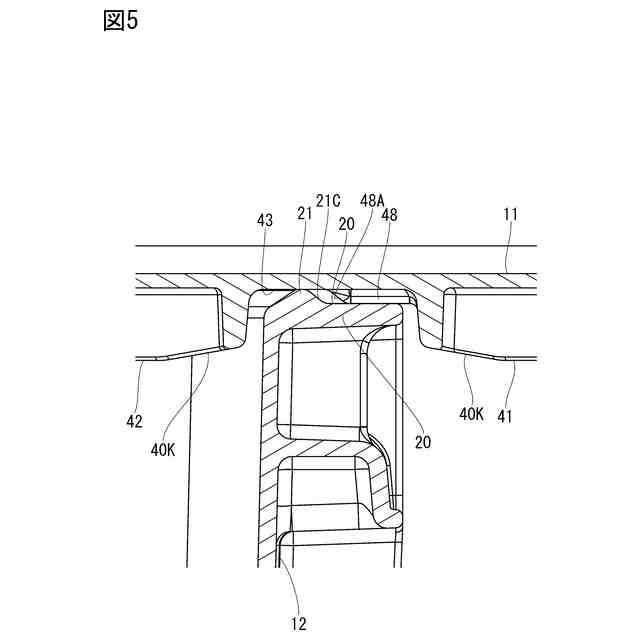

図５は、第２段積み状態の容器の拡大側断面図

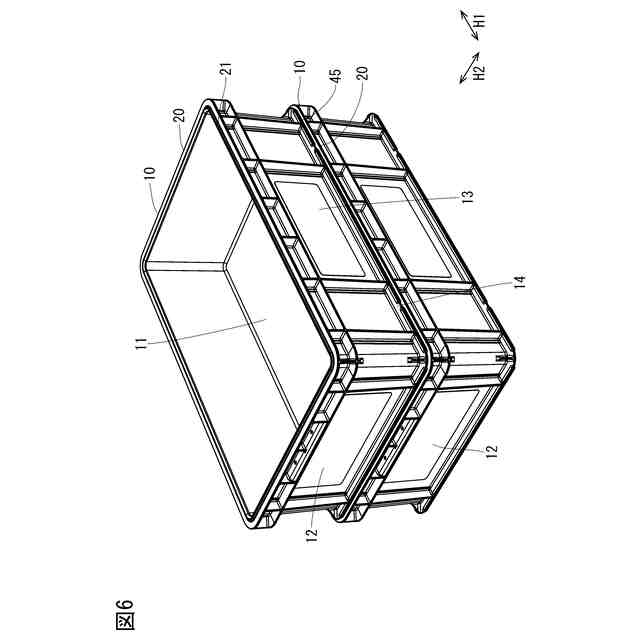

図６は、第１段積み状態の容器の斜視図

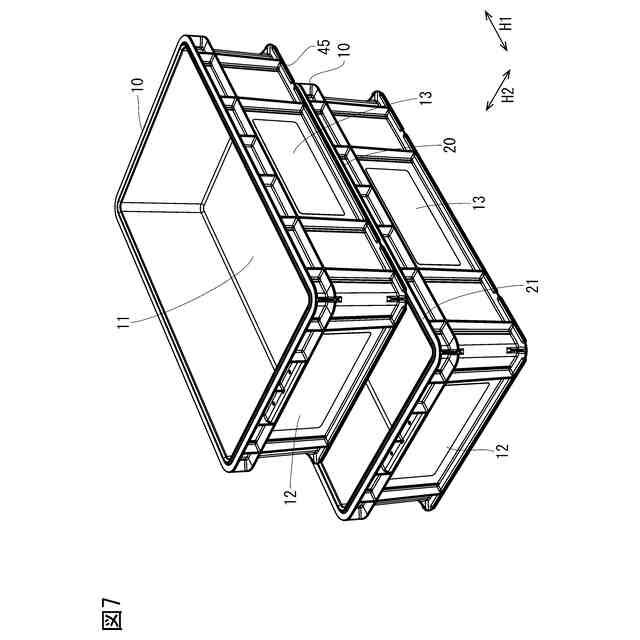

図７は、第２段積み状態の容器の斜視図

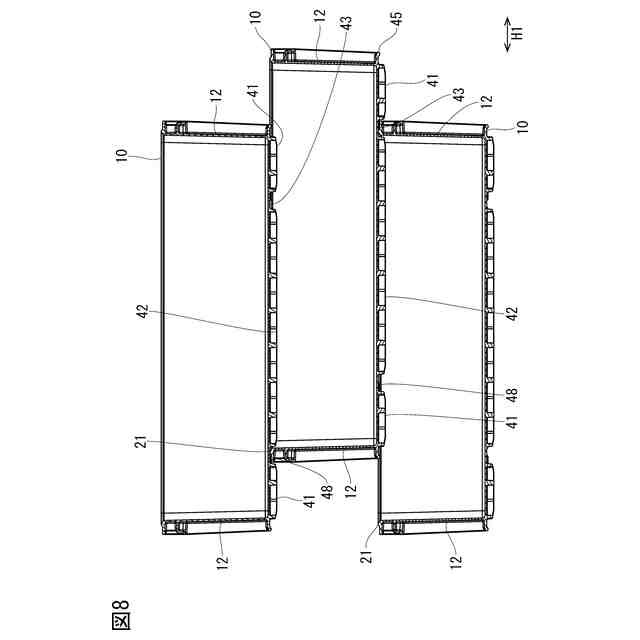

図８は、第２段積み状態の容器の側断面図

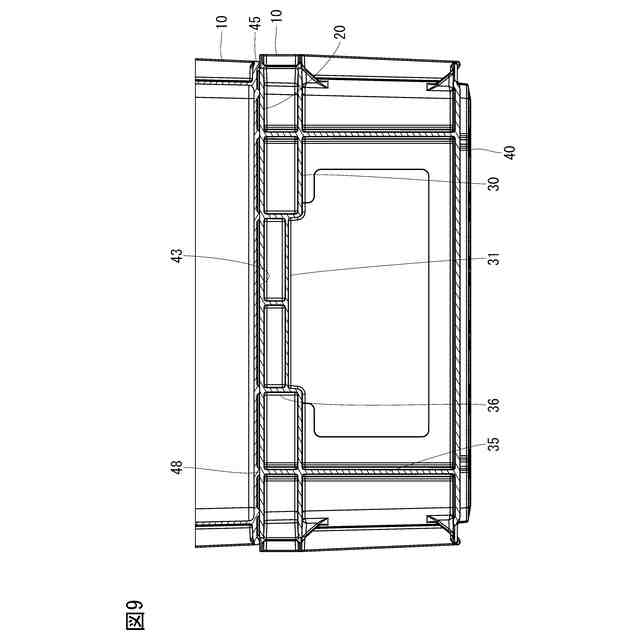

図９は、第２段積み状態の容器の側断面図
図１０は、スライドスタック時の容器の正面図

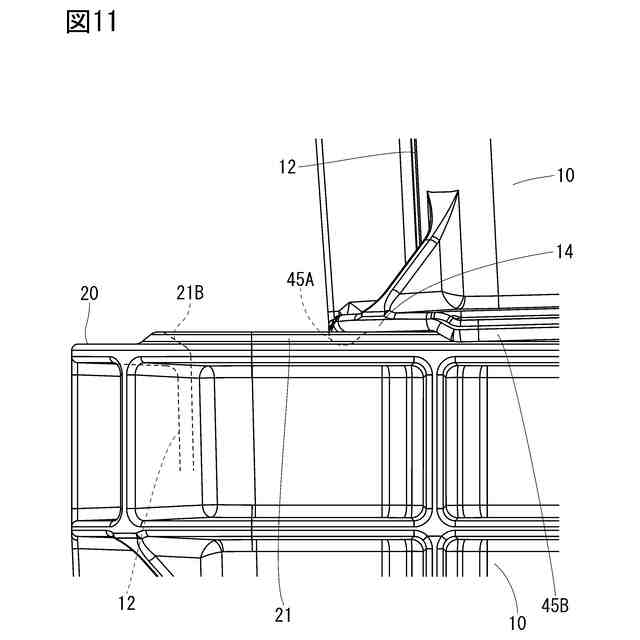

図１１は、スライドスタック時の容器の部分拡大図
図１２は、回転段積み状態の容器の斜視図
図１３は、回転段積み状態の容器の正面図
図１４は、回転段積み状態の容器の拡大側断面図
図１５は、回転段積み状態の容器の拡大側断面図
図１６は、第２実施形態に係る容器の底面側斜視図
図１７は、第２実施形態に係る容器の斜視図
図１８は、位置決め突部近傍の拡大斜視図
図１９は、位置決め凹部近傍の拡大斜視図
図２０は、位置決め突部及び位置決め凹部近傍の拡大断面図
図２１Ａは、回転段積み状態の容器の側断面図、図２１Ｂは、回転段積み状態の容器の側断面図
図２２は、変形例に係る容器の底面側斜視図
【発明を実施するための形態】
【０００８】
［第１実施形態］
図１から図１５には、第１実施形態の容器１０が示されている。図１に示されるように、容器１０は、平面視長方形状の底壁１１の外縁部から側壁１２，１３が起立した構造になっていて、上部に上面開口１０Ａを有している。側壁１２，１３は、上側へ向かうにつれて外側へ徐々に広がるように僅かに傾斜している。また、容器１０のコーナー部は円弧状に湾曲している。以降、側壁１２，１３を区別する際は、底壁１１の短辺部から起立するものを短辺側壁１２（特許請求の範囲の「第１側壁」に相当する）といい、底壁１１の長辺部から起立するものを長辺側壁１３（特許請求の範囲の「第２側壁」に相当する）という。また、１対の短辺側壁１２が対向する方向を第１方向Ｈ１とし、１対の長辺側壁１３が対向する方向を第２方向Ｈ２という。
【０００９】
側壁１２，１３は、底壁１１の外縁部のうち外縁より内側に配されている。換言すれば、底壁１１には、側壁１２，１３より外方に突出した下端フランジ部１４が含まれている。図２に示すように、下端フランジ部１４は、底壁１１のうち下端フランジ部１４より内側部分（以降、適宜「底壁本体部１１Ａ」という）よりも板厚が大きくなっている。下端フランジ部１４の下面と底壁本体部１１Ａの下面とは略同一平面内に位置している一方、下端フランジ部１４の上面は底壁本体部１１Ａの上面よりも上方に位置している。
【００１０】
図１に示すように、側壁１２，１３には、上端フランジ部２０と、中間フランジ部３０とが形成されている。上端フランジ部２０は、側壁１２，１３の上端全周から外側に張り出し、中間フランジ部３０は、側壁１２，１３のうち上端フランジ部２０寄りの高さから外側に張り出している。
（【００１１】以降は省略されています）
