公開番号2025116495
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010951
出願日2024-01-29
発明の名称画像形成装置
出願人株式会社リコー
代理人個人
主分類H04N 1/00 20060101AFI20250801BHJP(電気通信技術)
要約【課題】コントローラユニットが印刷データを生成できない状態であっても、画像形成装置の複写機能を維持する。
【解決手段】画像形成装置1は、原稿の画像を読み取るスキャナユニット2と、印刷データに基づいて記録媒体に画像を印刷するプリンタユニット3と、スキャナユニット2、及びプリンタユニット3と通信し、且つ通常モードにおいてスキャナユニット2からのスキャンデータに基づいて第1印刷データを生成するコントローラユニット4と、を備えている。スキャナユニット2は、コントローラユニット4が第1印刷データを生成しない場合には取得したスキャンデータに基づいて第2印刷データを生成し、プリンタユニット3は、第1状態の場合には第1印刷データに基づいて記録媒体に画像を印刷し、且つ第2状態の場合には第2印刷データに基づいて記録媒体に画像を印刷する。
【選択図】図1
特許請求の範囲【請求項１】
原稿の画像を読み取り、画像データを取得するスキャナユニットと、
印刷データに基づいて記録媒体に画像を印刷するプリンタユニットと、
前記スキャナユニット、及び前記プリンタユニットと電気的インタフェースを介して通信し、且つ第１状態において前記スキャナユニットからの前記画像データに基づいて第１印刷データを生成するコントローラユニットと、を備え、
前記スキャナユニットは、前記コントローラユニットが前記第１印刷データを生成しない第２状態の場合には取得した前記画像データに基づいて第２印刷データを生成し、
前記プリンタユニットは、前記第１状態の場合には前記第１印刷データに基づいて前記記録媒体に画像を印刷し、且つ前記第２状態の場合には前記第２印刷データに基づいて前記記録媒体に画像を印刷することを特徴とする画像形成装置。
続きを表示（約 500 文字）【請求項２】
前記第２状態は、前記コントローラユニットの少なくとも一部分が故障した状態であることを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第２状態は、前記第１状態よりも消費電力の少ない待機状態であることを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第１状態から前記第２状態になったことを検知する検知手段を備え、
前記コントローラユニットは、
前記第１印刷データを生成するメインコントローラと、
前記第１状態では前記メインコントローラを経由して通信する第１経路を構成し、前記検知手段が前記第２状態になったことを検知すると前記メインコントローラを経由せずに通信する第２経路に変更する経路変更手段と、を含むことを特徴とする請求項２に記載の画像形成装置。
【請求項５】
前記第２印刷データはＪＰＥＧ形式の画像データを含むことを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記電気的インタフェースはＵＳＢインタフェースであることを特徴とする請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
例えば電子写真方式やインクジェット方式の画像形成装置は、例えば原稿のスキャンによって画像データを取得するスキャナユニット、画像データに基づいて印刷データを生成するコントローラユニット、及び印刷データに基づいて記録媒体に画像を形成するプリンタユニットを備えている。
【０００３】
また、画像形成装置には、故障等の不具合があっても機能を維持するための構成を備えたものがある。
例えば、特許文献１に記載の画像形成装置では、コントローラユニット（画像処理装置の本体）に外部記憶装置を接続して内蔵記憶装置のバックアップを行っており、内蔵記憶装置に故障が発生した際には外部記憶装置に切り替えることで機能を維持している。
【０００４】
さらに、画像形成装置には、規定時間に亘って操作が行われなかったりユーザーによる指示があった場合に、通常モードよりも消費電力の少ない省エネモード（省エネルギーモード、待機状態）に移行するものがある。
省エネモードの画像形成装置に対して複写の指示を行うと、当該画像形成装置は通常モードに移行し、通常モードにおいて複写に関連する一連の動作を行う。
【０００５】
特許文献１に記載の画像形成装置はバックアップ用の外部記憶装置を内蔵記憶装置の故障時に使用するため、コントローラユニットそのものに不具合が生じた場合には印刷データを生成することができず、複写を行うことができなかった。
また、省エネモードに移行可能な画像形成装置ではコントローラユニットは省エネモードから通常モードに移行しないと印刷データを生成することができず、省エネモードでは複写を行うことができなかった。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
要するに、複写機能を備えた従来の画像形成装置では、コントローラユニットが印刷データを生成できない状態において複写機能を維持することができなかった。
本発明はこのような事情に鑑みてなされたものであり、その目的はコントローラユニットが印刷データを生成できない状態であっても、画像形成装置の複写機能を維持することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明に係る画像形成装置は、原稿の画像を読み取り、画像データを取得するスキャナユニットと、印刷データに基づいて記録媒体に画像を印刷するプリンタユニットと、前記スキャナユニット、及び前記プリンタユニットと電気的インタフェースを介して通信し、且つ第１状態において前記スキャナユニットからの前記画像データに基づいて第１印刷データを生成するコントローラユニットと、を備え、前記スキャナユニットは、前記コントローラユニットが前記第１印刷データを生成しない第２状態の場合には取得した前記画像データに基づいて第２印刷データを生成し、前記プリンタユニットは、前記第１状態の場合には前記第１印刷データに基づいて前記記録媒体に画像を印刷し、且つ前記第２状態の場合には前記第２印刷データに基づいて前記記録媒体に画像を印刷することを特徴とする。
【発明の効果】
【０００８】
本発明によれば、コントローラユニットが印刷データを生成できない状態であっても、画像形成装置の複写機能を維持することができる。
【図面の簡単な説明】
【０００９】

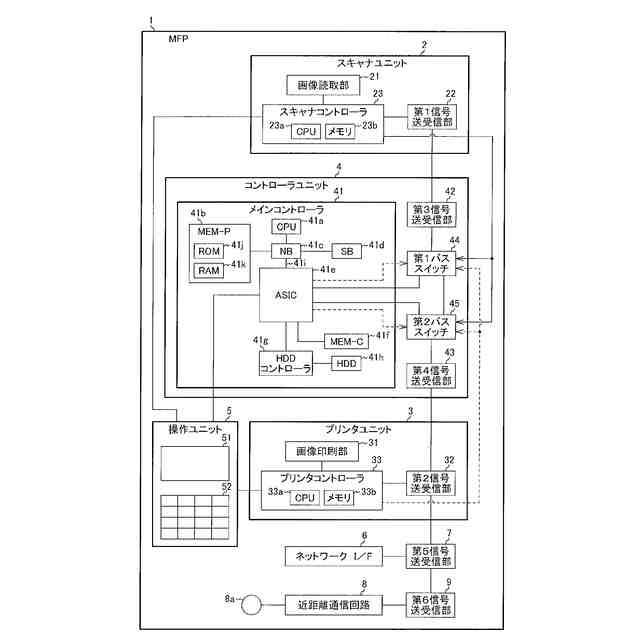

本発明の一実施形態に係る画像形成装置の全体構成を示す概略図である。

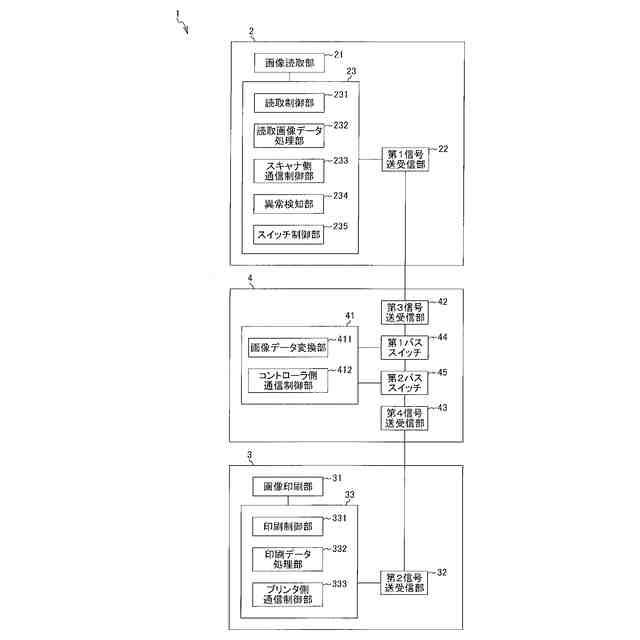

本発明の一実施形態に係る画像形成装置の機能ブロック図である。
（ａ）は通常モードにおけるデータの流れを模式的に説明する図、（ｂ）はメインコントローラの故障状態におけるデータの流れを模式的に説明する図である。

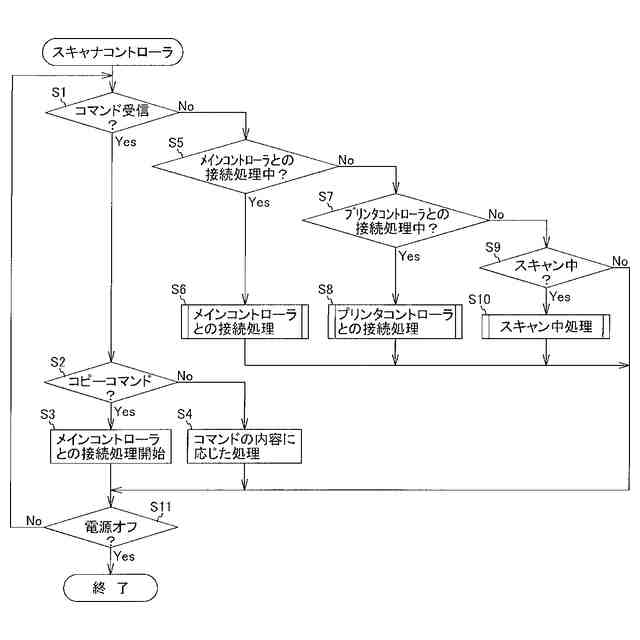

スキャナコントローラの制御を説明するフローチャートである。

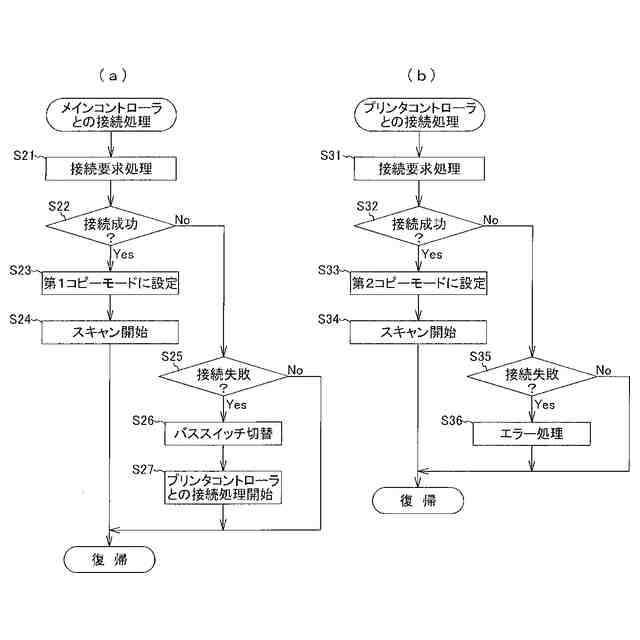

（ａ）はメインコントローラとの接続処理を説明するフローチャート、（ｂ）はプリンタコントローラとの接続処理を説明するフローチャートである。

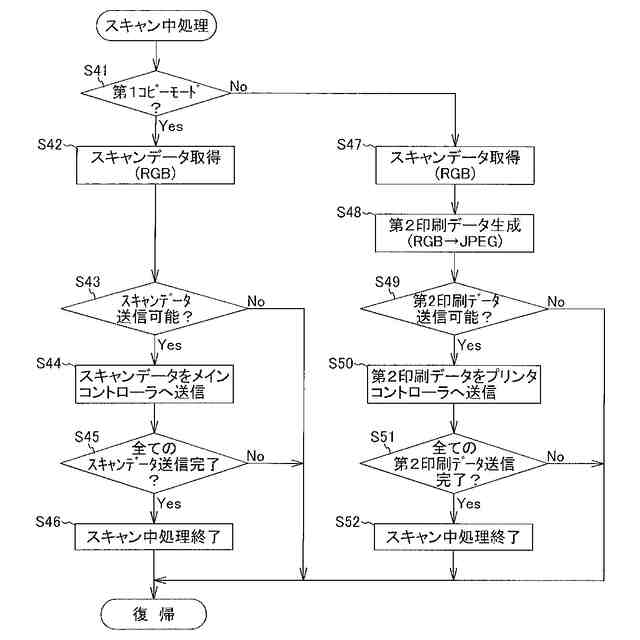

スキャン中処理を説明するフローチャートである。

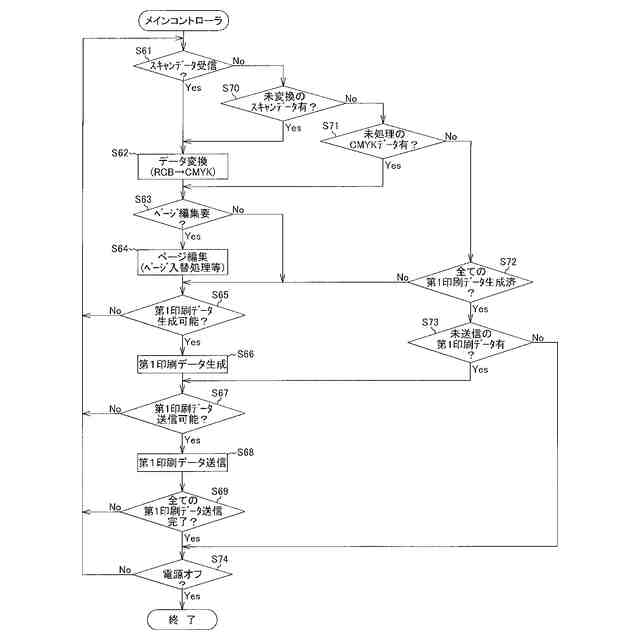

メインコントローラの制御を説明するフローチャートである。

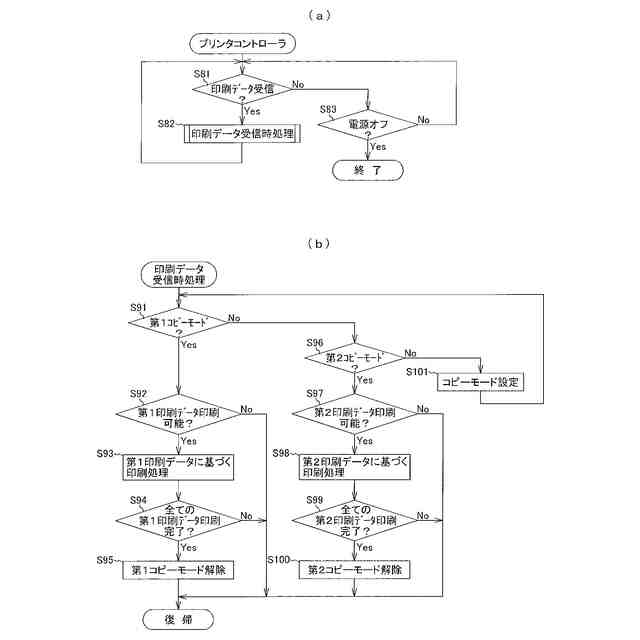

（ａ）はプリンタコントローラの制御を説明するフローチャート、（ｂ）は印刷データ受信時処理を説明するフローチャートである。
第２実施形態に係る画像形成装置の全体構成を示す概略図である。

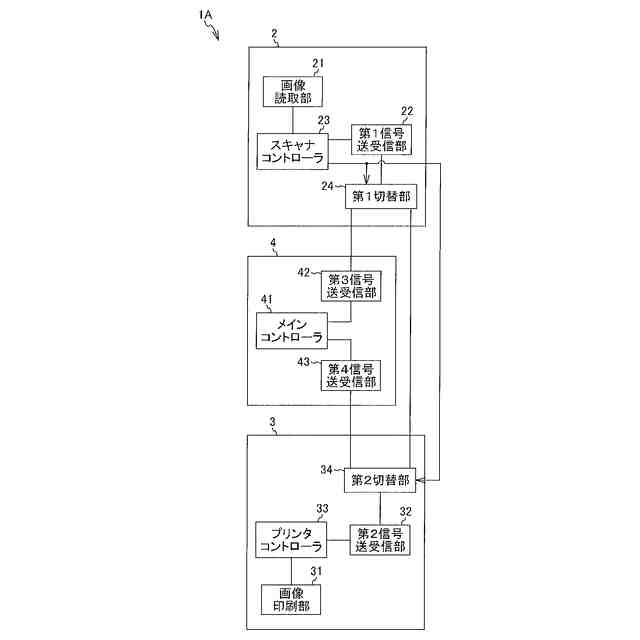

（ａ）は通常モードにおけるデータの流れを模式的に説明する図、（ｂ）はメインコントローラの故障状態におけるデータの流れを模式的に説明する図である。
第３実施形態に係る画像形成装置の全体構成を示す概略図である。
（ａ）は通常モードにおけるデータの流れを模式的に説明する図、（ｂ）は省エネモードにおけるデータの流れを模式的に説明する図である。
【発明を実施するための形態】
【００１０】
＜画像形成装置１の概略＞
最初に、図１乃至図３を参照して画像形成装置１の概略について説明をする。図１は本発明の一実施形態に係る画像形成装置１の全体構成を示す概略図、図２は本発明の一実施形態に係る画像形成装置１の機能ブロック図、図３（ａ）は通常モードにおけるデータの流れを模式的に説明する図、図３（ｂ）はメインコントローラの故障状態におけるデータの流れを模式的に説明する図である。
以下の説明では、画像形成装置１として多機能プリンタ(Multifunction Printer)を例に挙げるが、画像形成装置１は多機能プリンタに限定されない。
また、以下の実施形態に記載される構成要素、種類、組み合わせ、形状、その相対配置などは特定的な記載がない限り、この発明の範囲をそれのみに限定する主旨ではなく単なる説明例に過ぎない。
（【００１１】以降は省略されています）
