公開番号2025135321
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033104
出願日2024-03-05
発明の名称画像投射システム
出願人株式会社リコー
代理人個人,個人
主分類G09G 5/00 20060101AFI20250910BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】投射画像を見やすくする。
【解決手段】本開示の一態様に係る画像投射システムは、光源装置と、入力画像に基づき、前記光源装置からの光を変調して画像を表示する画像表示素子と、前記画像表示素子により表示される前記画像を投射する投射光学系と、所定の条件が満たされることによって発生される指令情報に基づき、前記入力画像の少なくとも一部の領域の階調を反転させる制御部と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
光源装置と、
入力画像に基づき、前記光源装置からの光を変調して画像を表示する画像表示素子と、
前記画像表示素子により表示される前記画像を投射する投射光学系と、
所定の条件が満たされることによって発生される指令情報に基づき、前記入力画像の少なくとも一部の領域の階調を反転させる制御部と、を有する、画像投射システム。
続きを表示（約 860 文字）【請求項２】
前記制御部は、操作者による操作入力に応じて、前記入力画像の少なくとも一部の領域の階調を反転させる処理を開始するか否かを決定し、決定結果に応じて、前記入力画像の少なくとも一部の領域の階調を反転させる、請求項１に記載の画像投射システム。
【請求項３】
前記制御部は、操作者による操作入力に応じて画像平均輝度閾値を変更可能である、請求項１に記載の画像投射システム。
【請求項４】
前記入力画像はカラー画像であり、
前記制御部は、前記入力画像をモノクローム処理する、請求項１に記載の画像投射システム。
【請求項５】
前記制御部は、前記入力画像において、第１の閾値よりも階調が高い画素の階調を第１の階調に変換する、請求項１に記載の画像投射システム。
【請求項６】
前記制御部は、操作者による操作入力に応じて前記第１の閾値を変更可能である、請求項５に記載の画像投射システム。
【請求項７】
前記制御部は、前記入力画像において、第２の閾値よりも階調が低い画素の階調を、前記第１の階調よりも低い第２の階調に変換する、請求項５に記載の画像投射システム。
【請求項８】
前記制御部は、操作者による操作入力に応じて前記第２の閾値を変更可能である、請求項７に記載の画像投射システム。
【請求項９】
前記光源装置から出射される光は、波長が５１０ｎｍ以上６１０ｎｍ以下の光の放射エネルギーをＡとし、波長が５１０ｎｍ未満の光の放射エネルギーをＢとし、波長が６１０ｎｍよりも大きい光の放射エネルギーをＣとしたときに、Ａ＞Ｂ及びＡ＞Ｃを満足する光を出射し、
前記投射光学系により投射される前記画像も、Ａ＞Ｂ及びＡ＞Ｃを満足する、請求項１に記載の画像投射システム。
【請求項１０】
前記光源装置から出射される光は、Ａ＞Ｂ＋Ｃを満足する光を出射する、請求項９に記載の画像投射システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像投射システムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
単色の画像を投射するプロジェクタ等の画像投射システムが知られている。
【０００３】
また、画像投射システムの操作者が手元で画像を確認する補助画像が、主たる投射像に対して階調が反転してしまうことを防ぐため、補助画像を投影する際に反転画像に対応する画像信号に基づいて、光変調装置を動作させる構成が開示されている（例えば、特許文献１参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、投射画像を見やすくすることを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一態様に係る画像投射システムは、光源装置と、入力画像に基づき、前記光源装置からの光を変調して画像を表示する画像表示素子と、前記画像表示素子により表示される前記画像を投射する投射光学系と、所定の条件が満たされることによって発生される指令情報に基づき、前記入力画像の少なくとも一部の領域の階調を反転させる制御部と、を有する。
【発明の効果】
【０００６】
本開示によれば、投射画像を見やすくすることができる。
【図面の簡単な説明】
【０００７】

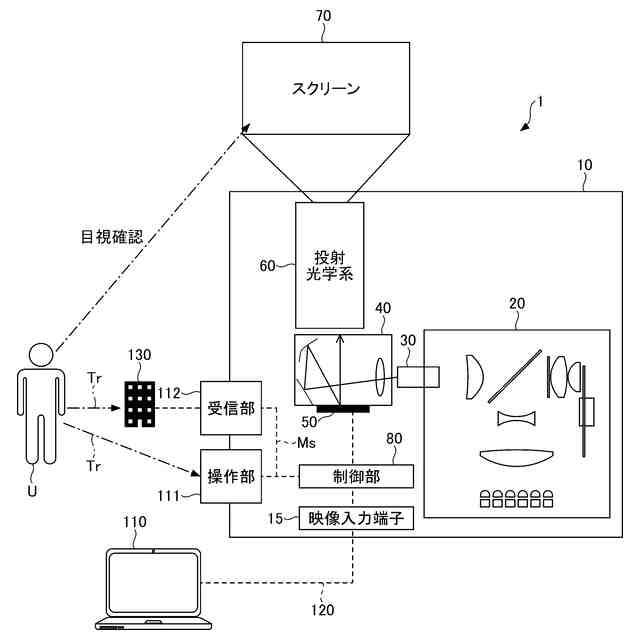

本開示の第１実施形態に係る画像投射システムとその周辺システムを示す模式図である。

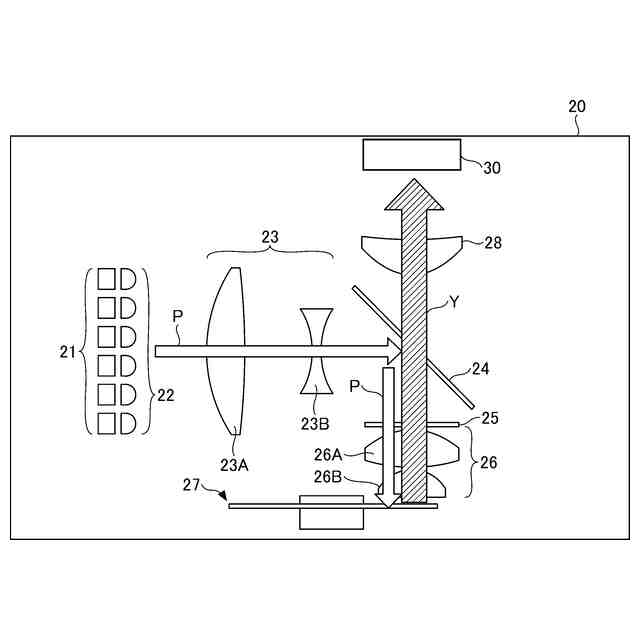

本開示の第１実施形態に係る画像投射システムが備える光源装置の構成を示す模式図である。

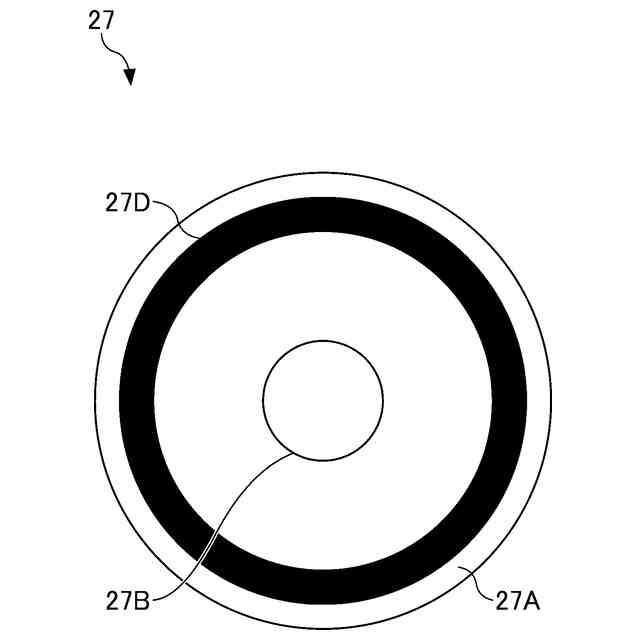

図２の光源装置が備える蛍光体ホイールの構成を示す模式図であり、蛍光体ホイールの回転軸に沿う方向から視た蛍光体ホイールの平面図である。

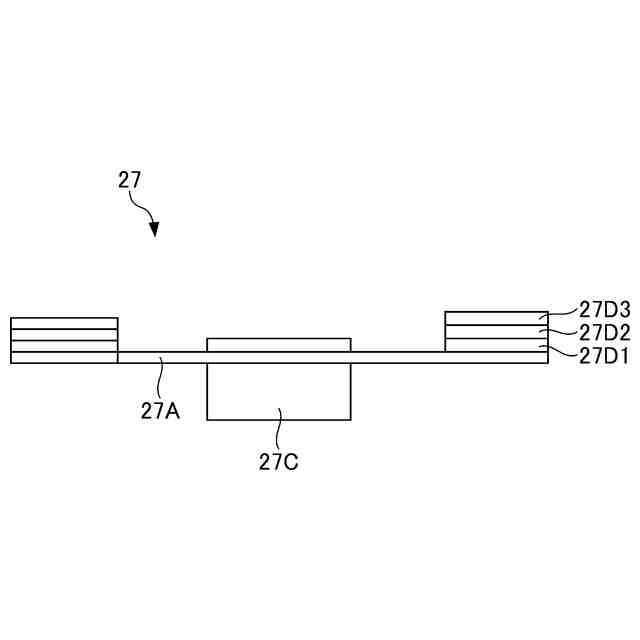

図２の光源装置が備える蛍光体ホイールの構成を示す模式図であり、蛍光体ホイールの回転軸に交差する方向から視た蛍光体ホイールの断面図である。

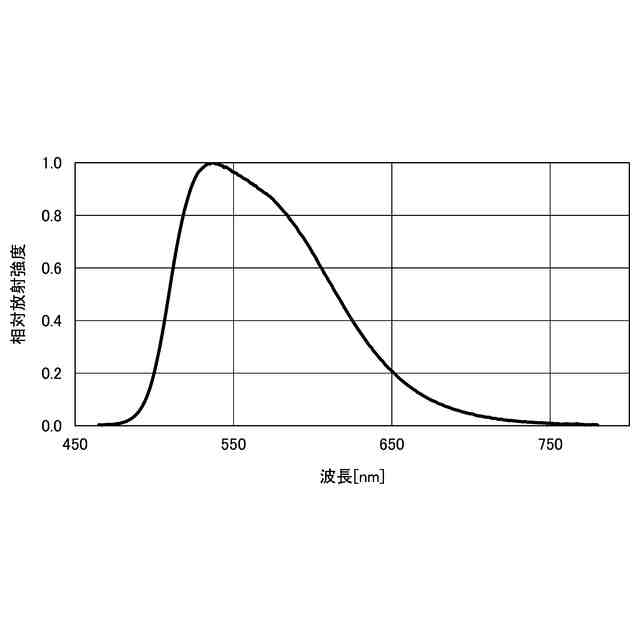

図２の光源装置が備える蛍光体ホイールから出射される光の分光分布を示す図である。

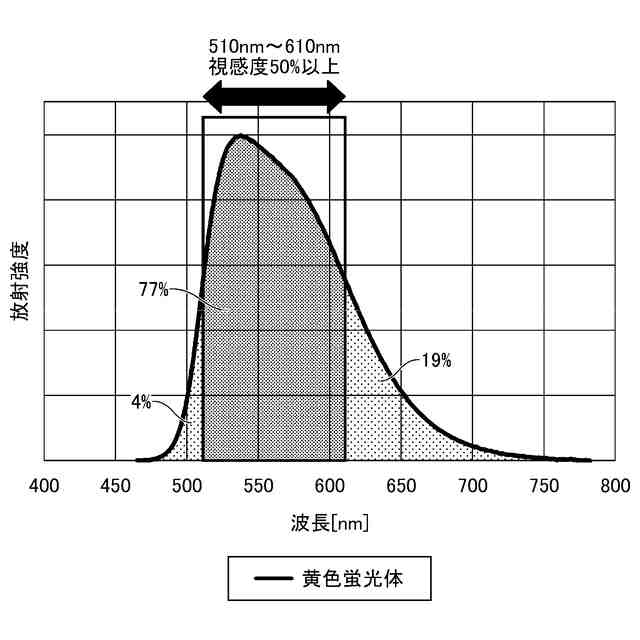

本開示の第１実施形態に係る画像投射システムから投射される光の各波長域における黄色蛍光光の放射強度の割合を示す図であって、５１０ｎｍ以上６１０ｎｍ以下の放射強度を示す図である。

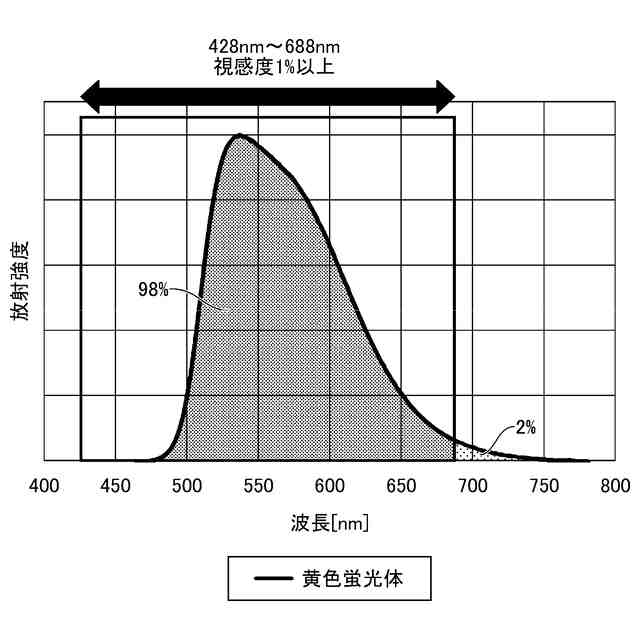

本開示の第１実施形態に係る画像投射システムから投射される光の各波長域における黄色蛍光光の放射強度の割合を示す図であって、４２８ｎｍ以上６８８ｎｍ以下の放射強度を示す図である。

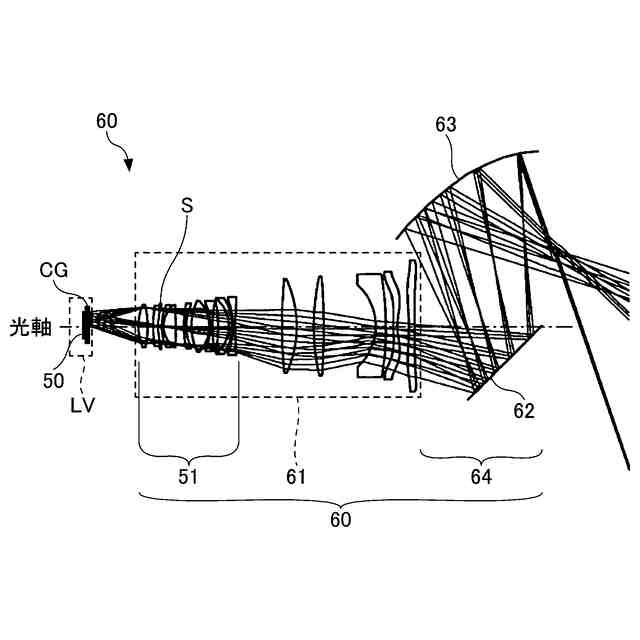

本開示の第１実施形態に係る画像投射システムが備える投射光学系の構成を示す模式図である。
一般的なカラーの画像投射システムにおける階調の生成方法を示す図である。
本発明の第１実施形態に係る画像投射システムにおける階調の生成方法を示す図である。
本開示の第１実施形態に係る画像投射システムにおける階調反転処理を示すフローチャートである。
本開示の第１実施形態に係る画像投射システムにおける画像処理結果と投射画像を示す図である。
本開示の第２実施形態に係る画像投射システムの全体構成を示す図である。
本開示の第３実施形態に係る画像投射システムの全体構成を示す図である。
本開示の第４実施形態に係る画像投射システムにおける階調反転処理を示すフローチャートである。
転用例に係る投影装置の一例であるウェアラブルディスプレイ装置の構成例を示す概略斜視図である。
転用例に係るウェアラブルディスプレイ装置の構成を部分的に例示する図である。
転用例に係るウェアラブルディスプレイ装置の別の構成例を示す概略図である。
転用例に係るウェアラブルディスプレイ装置において導光板を含むバイザーを備えたヘルメットの形態を説明する図である。
転用例に係るウェアラブルディスプレイ装置のさらに別の構成例を示す概略図である。
転用例に係る投影装置の一例であるヘッドアップディスプレイ装置を搭載した自動車の一例を示す概略図である。
転用例に係るヘッドアップディスプレイ装置の一例を示す概略図である。
転用例に係るヘッドアップディスプレイ装置のさらに別の構成例を示す概略図である。
【発明を実施するための形態】
【０００８】
本開示の実施形態に係る画像投射システムについて図面を参照しながら詳細に説明する。但し、以下に示す形態は、本実施形態の技術思想を具現化するための画像投射システムを例示するものであって、以下に限定するものではない。
【０００９】
また、本開示の実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本開示の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については同一もしくは同質の部材を示しており詳細説明を適宜省略する。
【００１０】
［第１実施形態］
＜本開示の第１実施形態に係る画像投射システムの構成＞
（全体構成）
図１は、本開示の第１実施形態に係る画像投射システム１とその周辺システムを示す模式図である。なお、図１における画像投射システム１は、画像投射システム１の内部を透視して示している。
（【００１１】以降は省略されています）
