公開番号2025116713
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011309
出願日2024-01-29
発明の名称生体情報測定装置
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類A61B 5/256 20210101AFI20250801BHJP(医学または獣医学;衛生学)
要約【課題】被験者の頭部に対する電極部の接触位置を安定させる。
【解決手段】被験者が耳に装着する生体情報測定部を少なくとも1つ備え、生体情報を測定する生体情報測定装置において、前記生体情報測定部は、被験者の耳に装着する際に、被験者の耳と頭部に挟まれた耳の付け根に引っ掛ける鉤状の引っ掛け部と、前記引っ掛け部に設けられ、前記生体情報測定装置を被験者の耳に装着した際に、前記耳の付け根の頭部側に接触する位置に配置され、生体情報測定に供する電位を計測する電極部と、前記引っ掛け部を挟んで前記電極部とは反対側の面に形成され、伸縮性の紐を引っ掛けることが可能な溝部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
被験者が耳に装着する生体情報測定部を少なくとも１つ備え、生体情報を測定する生体情報測定装置において、
前記生体情報測定部は、
被験者の耳に装着する際に、被験者の耳と頭部に挟まれた耳の付け根に引っ掛ける鉤状の引っ掛け部と、
前記引っ掛け部に設けられ、前記生体情報測定装置を被験者の耳に装着した際に、前記耳の付け根の頭部側に接触する位置に配置され、生体情報測定に供する電位を計測する電極部と、
前記引っ掛け部を挟んで前記電極部とは反対側の面に形成され、伸縮性の紐を引っ掛けることが可能な溝部と、
を備えることを特徴とする生体情報測定装置。
続きを表示（約 1,000 文字）【請求項２】
前記生体情報測定部は、
前記引っ掛け部に設けられ、前記生体情報測定装置を被験者の耳に装着した際に、前記耳の付け根の耳側に近い側に接触する位置に配置され、生体情報測定に供する電位を計測する第２の電極部と、
前記引っ掛け部を挟んで前記第２の電極部とは反対側の面に形成され、前記紐を引っ掛けることが可能な第２の溝部と、
を備えることを特徴とする請求項１に記載の生体情報測定装置。
【請求項３】
前記第２の電極部は、被験者の耳の耳甲介艇における頭部に近い側に接する位置に配置される、
ことを特徴とする請求項２に記載の生体情報測定装置。
【請求項４】
前記生体情報測定部は、
前記生体情報測定装置を被験者の耳に装着した際に、前記電極部よりも下側であって、前記耳の付け根の頭部側に接触する位置に配置され、生体情報測定に供する電位を計測する第３の電極部と、
前記引っ掛け部を挟んで前記第３の電極部とは反対側の面に形成され、前記紐を引っ掛けることが可能な第３の溝部と、
を備えることを特徴とする請求項１に記載の生体情報測定装置。
【請求項５】
前記第３の電極部は、乳様突起に接する位置に配置される、
ことを特徴とする請求項４に記載の生体情報測定装置。
【請求項６】
前記溝部の断面形状は、前記紐が嵌まり込む鋭角の溝形状である、
ことを特徴とする請求項１ないし５のいずれか一項に記載の生体情報測定装置。
【請求項７】
前記第３の溝部の断面形状は、前記紐が嵌まり込む鋭角の溝形状である、
ことを特徴とする請求項４または５に記載の生体情報測定装置。
【請求項８】
前記第２の溝部は、前記溝部と連続する構造である、
ことを特徴とする請求項２または３に記載の生体情報測定装置。
【請求項９】
前記第３の溝部は、前記溝部と連続する構造である、
ことを特徴とする請求項４または５に記載の生体情報測定装置。
【請求項１０】
前記電極部は、前記紐を前記溝部に引っ掛けた際における当該紐の収縮する力により、前記耳の付け根の頭部側方向に押しつけられる、
ことを特徴とする請求項１に記載の生体情報測定装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、生体情報測定装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、日常的に生体情報を測定し、得られた情報から被験者の健康状態やストレスの指標として利用することが実用化されてきている。生体情報としては、心拍、脈波、脳波などがある。
【０００３】
例えば、脳波は、脳内の脳神経電流に起因して頭部の表面に生じる電位を計測することによって得られる。一般的には、頭部近傍における電位を計測するための電極と、基準電位を計測するための電極と、の間に生じる電位差に基づいて、頭部の表面に生じる電位を計測する。近年、被験者が頭部に装着して脳波活動をモニタリングできるウェアラブルの脳波測定デバイスが開発され、様々な応用分野で使用されている。
【０００４】
一般に、脳波はμＶオーダーの微弱な電位を測定することで得られるため、電極と人体間の接触インピーダンスが安定している必要がある。研究用や医療用の脳波計では、皮膚や頭皮に確実に接触して信号の品質を向上させるために、導電性ゲルを用いたウェット電極が使用される。一方、日常的に脳波を測定するウェアラブル脳波計では、装着の簡便化のために導電性ゲルを用いないドライ電極を使用することが好ましい。ドライ電極は簡便であるが、電極と人体との接触が安定するように電極を装着させることに課題がある。
【０００５】
そこで、特許文献１には、脳波を測定する目的で被験者の耳に引っ掛ける部分に電極部が配置された脳波測定装置が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来技術のように被験者の耳に引っ掛ける部分に配置された電極部を被験者の耳に接触させる構成によれば、耳の形状に個人差があるため、単一の形状の引っ掛け部分に配置された電極部と被験者の頭部との接触位置を安定させることが難しいという課題がある。
【０００７】
本発明は、上記に鑑みてなされたものであって、被験者の頭部に対する電極部の接触位置を安定させることを目的とする。
【課題を解決するための手段】
【０００８】
上述した課題を解決し、目的を達成するために、本発明は、被験者が耳に装着する生体情報測定部を少なくとも１つ備え、生体情報を測定する生体情報測定装置において、前記生体情報測定部は、被験者の耳に装着する際に、被験者の耳と頭部に挟まれた耳の付け根に引っ掛ける鉤状の引っ掛け部と、前記引っ掛け部に設けられ、前記生体情報測定装置を被験者の耳に装着した際に、前記耳の付け根の頭部側に接触する位置に配置され、生体情報測定に供する電位を計測する電極部と、前記引っ掛け部を挟んで前記電極部とは反対側の面に形成され、伸縮性の紐を引っ掛けることが可能な溝部と、を備えることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、被験者の頭部に対する電極部の接触位置を安定させることができる、という効果を奏する。
【図面の簡単な説明】
【００１０】

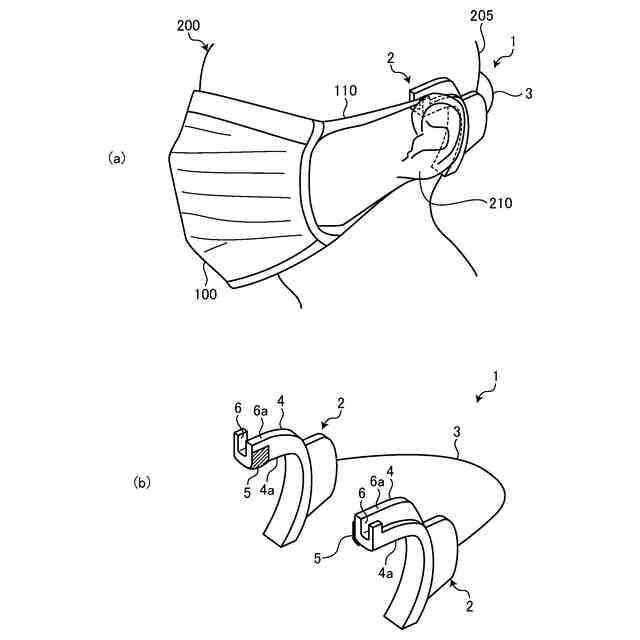

図１は、第１の実施の形態にかかる脳波測定装置を例示的に示す図である。

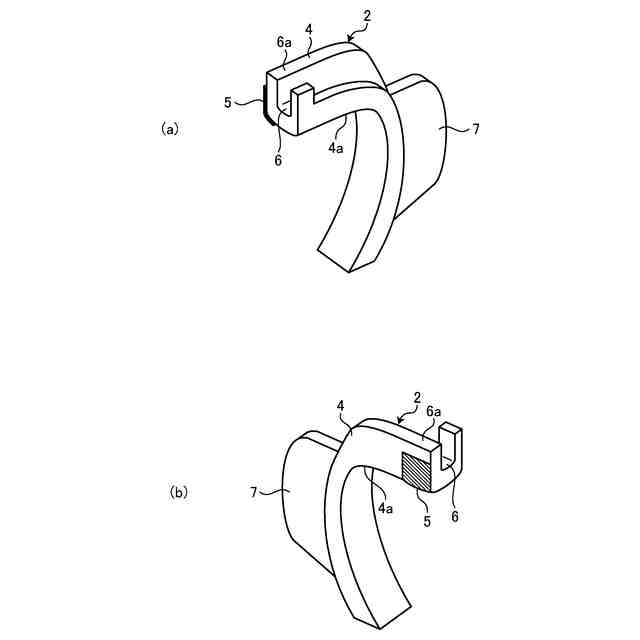

図２は、脳波測定部の構成を示す図である。

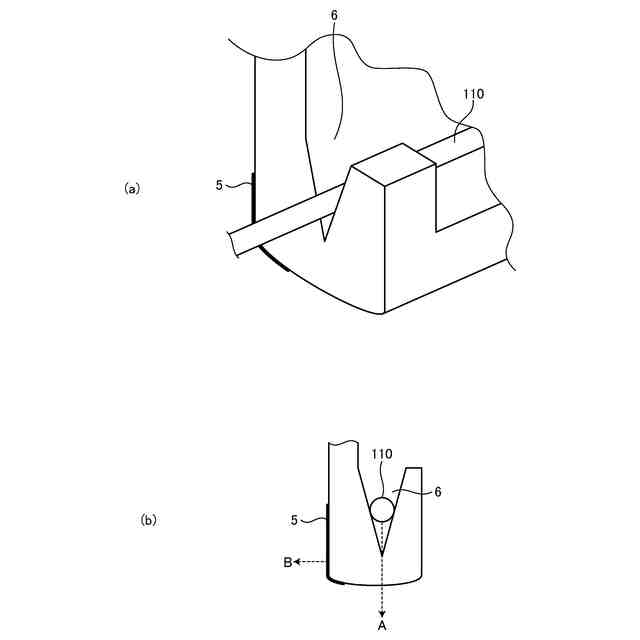

図３は、溝部の断面形状を示す図である。

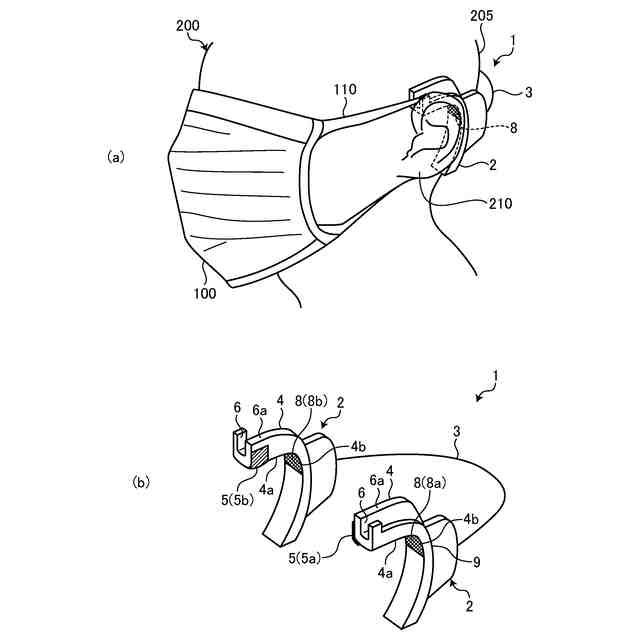

図４は、第２の実施の形態にかかる脳波測定装置を例示的に示す図である。
図５は、脳波測定部の構成を示す図である。

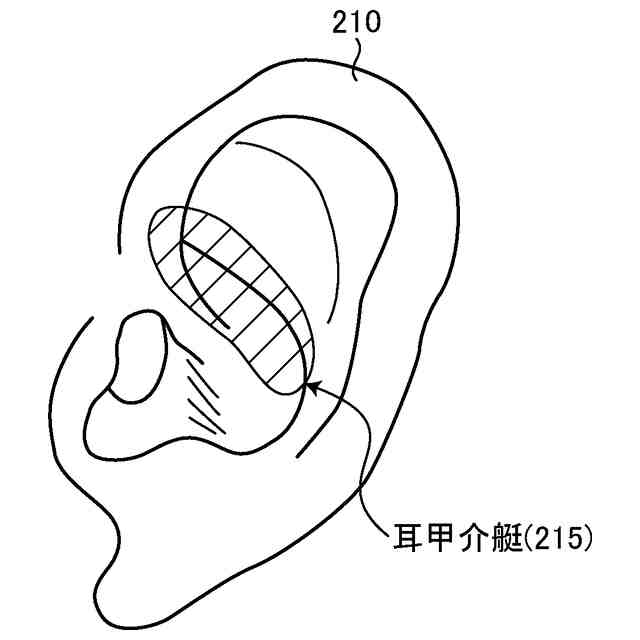

図６は、耳甲介艇の位置を示す図である。

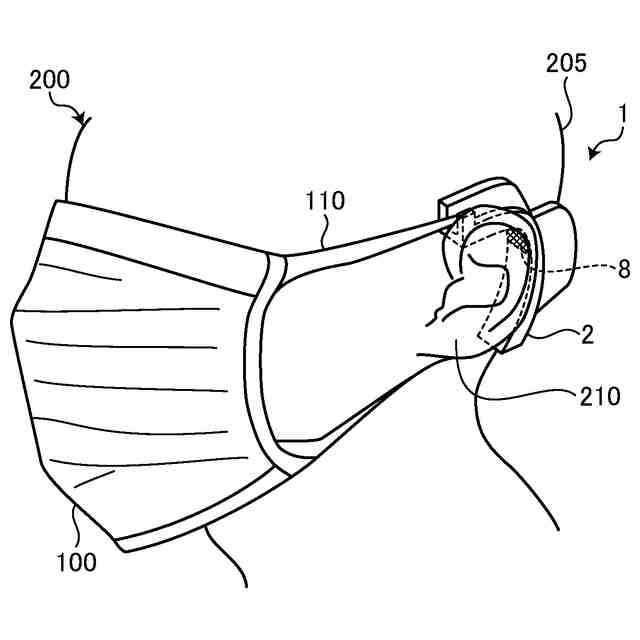

図７は、脳波測定装置の変形例を示す図である。

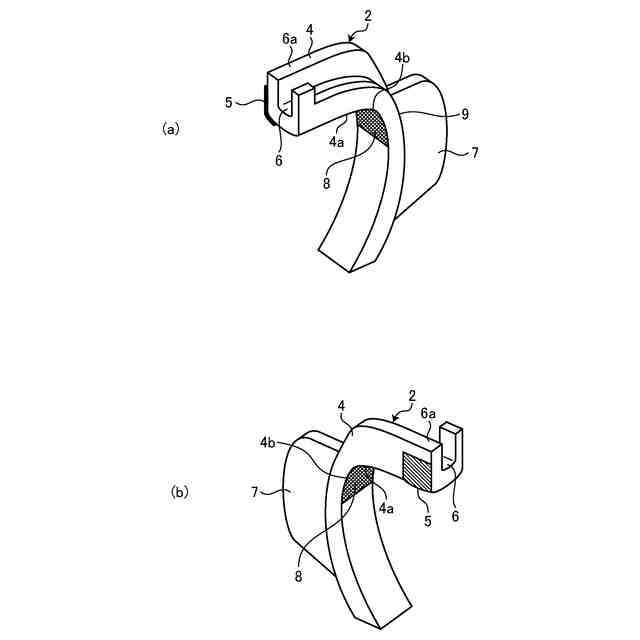

図８は、脳波測定部の構成を示す図である。

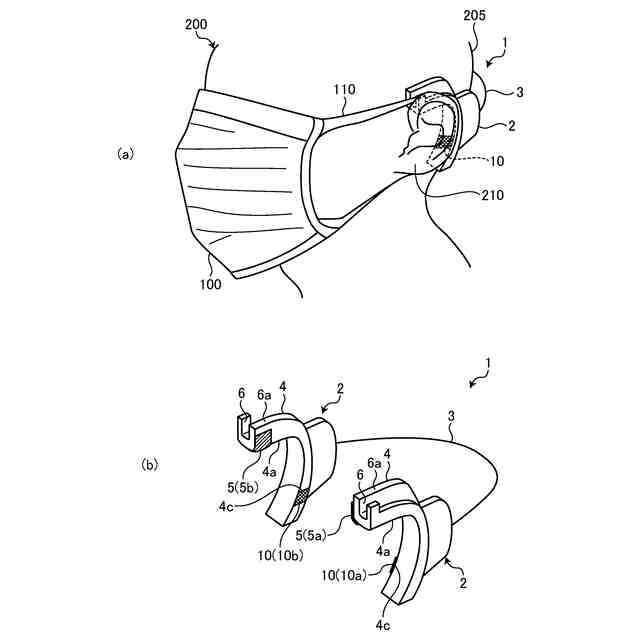

図９は、第３の実施の形態にかかる脳波測定装置を例示的に示す図である。
図１０は、脳波測定部の構成を示す図である。
図１１は、乳様突起の位置を示す図である。
図１２は、脳波測定装置の変形例を示す図である。
図１３は、脳波測定部の構成を示す図である。
図１４は、第４の実施の形態にかかるモニタシステムの概要を示す概念図である。
図１５は、脳波測定装置のハードウェア構成の一例を示す図である。
図１６は、生体モニタ装置のハードウェア構成の一例を示す図である。
図１７は、生体モニタ装置のシステム構成の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
