公開番号2025116777
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024071676
出願日2024-04-25
発明の名称ハイブリッド空調システム
出願人株式会社アイシン
代理人弁理士法人プロスペック特許事務所
主分類F25B 27/00 20060101AFI20250801BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】ハイブリッド空調システムの小型化を図る。
【解決手段】ハイブリッド空調システムは、室内熱交換器および室外熱交換器が設けられた冷媒回路と、回転軸211にMG軸歯車232が取付けられたモータジェネレータ21と、出力軸201にEG軸歯車231が取付けられたエンジン20と、入力軸221a,221bにCP軸歯車233a,233bが設けられ入力軸221a,221bに駆動力が供給されることにより動作して冷媒回路内に冷媒を流通させる圧縮機22と、を備え、EG軸歯車231とMG軸歯車232とCP軸歯車233a,233bとは動力伝達可能に連係し、回転軸211と出力軸201と圧縮機22a,22bの入力軸221a,221bとは、出力軸201に平行な方向視において前記エンジン20の外形線の内側に位置するように配置される。
【選択図】図2
特許請求の範囲【請求項１】
室内熱交換器および室外熱交換器を備える冷媒回路と、
電力が供給されることにより駆動力を発生させるモータと、
前記モータの出力軸であるモータ軸に同軸に取付けられるモータ歯車と、
燃料が供給されることにより駆動力を発生させるエンジンと、
前記エンジンの出力軸であるエンジン軸に同軸に取付けられるエンジン歯車と、
前記モータと前記エンジンの少なくとも一方が出力する駆動力が入力軸に伝達されることにより動作して、前記冷媒回路に冷媒を流通させる圧縮機と、
を備え、
前記エンジン歯車は前記モータ歯車と前記圧縮機の前記入力軸の一方または両方と動力伝達可能に連係しており、
前記エンジン軸と前記モータ軸と前記圧縮機の前記入力軸とは平行に配置され、
前記モータ軸と前記エンジン軸と前記圧縮機の前記入力軸とは、前記エンジン軸に平行な方向視において前記エンジンの外形線の内側に位置するように配置される、ハイブリッド空調システム。
続きを表示（約 240 文字）【請求項２】
請求項１に記載のハイブリッド空調システムであって、
前記エンジン歯車は前記モータ歯車と前記圧縮機の前記入力軸の両方と動力伝達可能に連係している、ハイブリッド空調システム。
【請求項３】
請求項１に記載のハイブリッド空調システムであって、
前記エンジン歯車には、前記モータ歯車と直接に噛合する第一エンジン歯車と、前記圧縮機の前記入力軸に設けられる圧縮機歯車と直接に噛合する第二エンジン歯車と、が含まれる、ハイブリッド空調システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハイブリッド空調システムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１および特許文献２には、冷媒を圧縮する圧縮機の駆動力源としてエンジンおよびモータを備えるハイブリッド空調システムが開示されている。特許文献１に記載のハイブリッド空調システム（特許文献１においてはハイブリッド方式冷媒圧縮式熱移動装置と記される）は、切換連結装置によりエンジンとモータのうちの一方から圧縮機に駆動力が伝達されるように構成される。また、特許文献２に記載のハイブリッド空調システム（特許文献２においてはヒートポンプシステムと記される）は、エンジンとモータとからプーリーベルトを介して圧縮機に駆動力が伝達されるように構成される。
【０００３】
ところで、このようなハイブリッド空調システムの小型化（省スペース化）の要求がある。しかしながら、特許文献１および特許文献２に記載のハイブリッド空調システムは、小型化が困難である。
【０００４】
すなわち、特許文献１に記載のハイブリッド空調システムの切換連結装置は、圧縮機の入力軸に設けられた傘歯車を備え、この傘歯車がエンジンの出力軸に設けられた傘歯車とモータの出力軸に設けられた傘歯車との両方に噛合うように構成される。そして、エンジンとモータとは連結切換装置を介して対向するように配置され、圧縮機はエンジンおよびモータの側方に配置される。このため、エンジン、モータ、および圧縮機を互いに近接して配置することが困難であるから、ハイブリッド空調システムの小型化が困難である。
【０００５】
また、特許文献２に記載のハイブリッド空調システムは、エンジンの出力軸の軸線方向視において、エンジン、モータ、および２基の圧縮機が互いにずれた位置に配置される。このため、エンジンの出力軸の軸線方向視におけるハイブリッド空調システムのサイズが大きくなり、小型化が困難である。また、特許文献２記載のハイブリッド空調システムは、モータの出力が、プーリおよびベルトを介してエンジンの出力軸に入力されるように構成される。この場合、モータの回転数とエンジンの回転数をそれぞれ適正範囲に維持するために、モータの出力軸に接続されるモータ側プーリの径とエンジンの出力軸に接続されるエンジン側プーリの径とを適切な大きさに調整しなければならない。モータ側からエンジン側に駆動力を伝達させようとする場合、モータ側プーリの径がエンジン側プーリの径の約１／２以下になると、モータ側プーリとベルトとの接触面積が小さいことにより摩擦力が駆動力を下回り、その結果、ベルトが滑り、モータから出力される動力の伝達効率が悪化する。
【先行技術文献】
【特許文献】
【０００６】
特開平１１－１３２５９４号公報
特開２０１２－２２５５５６号公報
【発明の概要】
【０００７】
（発明が解決しようとする課題）
上記実情に鑑み、本発明の目的の１つは、冷媒を圧縮する圧縮機に駆動力を供給するエンジンおよびモータを備えるハイブリッド空調システムの小型化（省スペース化）を図ることである。
【０００８】
（課題を解決するための手段）
上記目的を達成するため、本発明に係るハイブリッド空調システムは、
室内熱交換器および室外熱交換器を備える冷媒回路と、
電力が供給されることにより駆動力を発生させるモータと、
前記モータの出力軸であるモータ軸に同軸に取付けられるモータ歯車と、
燃料が供給されることにより駆動力を発生させるエンジンと、
前記エンジンの出力軸であるエンジン軸に同軸に取付けられるエンジン歯車と、
前記モータと前記エンジンの少なくとも一方が出力する駆動力が入力軸に伝達されることにより動作して、前記冷媒回路に冷媒を流通させる圧縮機と、
を備え、
前記エンジン歯車は前記モータ歯車と前記圧縮機の前記入力軸の一方または両方と動力伝達可能に連係しており、
前記エンジン軸と前記モータ軸と前記圧縮機の前記入力軸とは平行に配置され、
前記モータ軸と前記エンジン軸と前記圧縮機の前記入力軸とは、前記エンジン軸に平行な方向視において前記エンジンの外形線の内側に位置するように配置される。
【０００９】
本発明によれば、エンジン軸に平行な方向視において、モータおよび圧縮機の外形線のうちのエンジンの外形線からはみ出す部分を小さくできる。このため、ハイブリッド空調システムの小型化を図ることができる。
【図面の簡単な説明】
【００１０】
図１は、ハイブリッド空調システムの構成を示す模式図である。

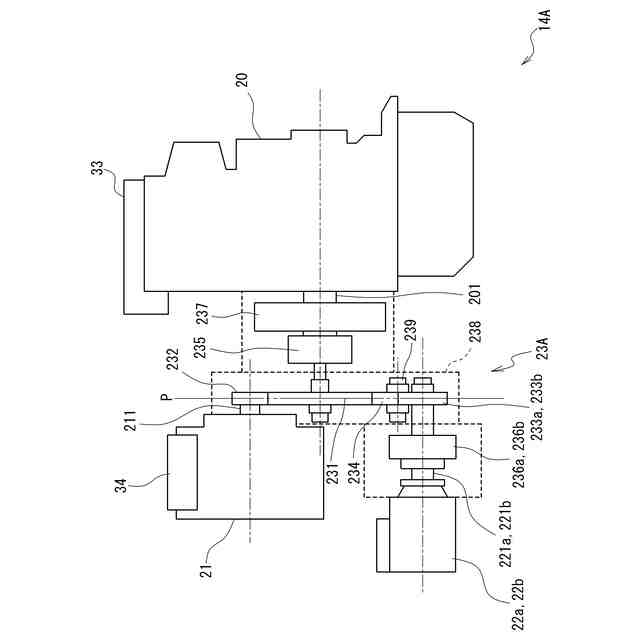

図２は、動力伝達機構を含むパワーユニットの構成を示す図である。
図３は、動力伝達機構を含むパワーユニットの構成を示す図である。
図４は、第一の変形例に係るパワーユニットの構成を示す図である。
図５は、第二の変形例に係るパワーユニットの構成を示す図である。
図６は、第三の変形例に係るパワーユニットの構成を示す図である。
図７は、第四の変形例に係るパワーユニットの構成を示す図である。
図８は、第五の変形例に係るパワーユニットの構成を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
