公開番号2025117316
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012091
出願日2024-01-30
発明の名称耳装着具
出願人株式会社ドリームファクトリー
代理人個人,個人
主分類A61H 39/06 20060101AFI20250804BHJP(医学または獣医学;衛生学)
要約【課題】発熱に用いる電気を内部に蓄える場合に比べて、ユーザに対する安全性を向上させる。
【解決手段】耳に装着して耳を温める耳装着具10であって、耳装着具10を収容する給電装置10から電気を得る取得部11と、取得部11が電気を得ている間に通電されて発熱し取得部11が電気を得ないと通電されない発熱部12と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
耳に装着して耳を温める耳装着具であって、
前記耳装着具を収容する給電装置から電気を得る取得部と、
前記取得部が電気を得ている間に通電されて発熱し当該取得部が電気を得ないと通電されない発熱部と、
を備える耳装着具。
続きを表示（約 460 文字）【請求項２】
前記発熱部が発熱状態の際の温度を示す信号を出力する出力部をさらに備える、
ことを特徴とする請求項１に記載の耳装着具。
【請求項３】
前記出力部は、発熱した前記発熱部の温度を検知する温度検知部の検知結果を出力する、
ことを特徴とする請求項２に記載の耳装着具。
【請求項４】
前記取得部が電気を得ている場合において、前記耳装着具の内部温度を検知する第１温度検知部の検知結果及び当該耳装着具の外面温度を検知する第２温度検知部の検知結果について予め定められている条件を満たす場合に当該取得部は電気を得なくなる、
ことを特徴とする請求項１に記載の耳装着具。
【請求項５】
前記発熱部は、前記取得部が電気を得るかどうかで温度制御されるものである、
ことを特徴とする請求項１に記載の耳装着具。
【請求項６】
前記取得部及び前記出力部が設けられる平面部をさらに備える、
ことを特徴とする請求項２又は３に記載の耳装着具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耳装着具に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
耳の周りにつぼやリンパ節が集まっているため、耳を温めてリラックス効果を与える装置が従来から知られている。
例えば、特許文献１には、耳穴温度調節具は、耳穴に挿入される耳穴挿入部と温度調節部とを備え、耳穴挿入部の蓄熱部は、断面が円形状であり、断面の直径が耳穴に挿入可能な寸法の蓄熱材で形成し、温度調節部は、耳穴挿入部の蓄熱部を加熱又は冷却する構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０７６１５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、通電による発熱で耳を温める器具において、発熱に用いる電気を内部に蓄える場合、ユーザの耳を温めているときに蓄えた電気により異常発熱すると、ユーザに対する安全性の面で懸念がある。
本発明の目的は、発熱に用いる電気を内部に蓄える場合に比べて、ユーザに対する安全性を向上させることにある。
【課題を解決するための手段】
【０００５】
かかる目的のもと、本発明は、耳に装着して耳を温める耳装着具であって、前記耳装着具を収容する給電装置から電気を得る取得部と、前記取得部が電気を得ている間に通電されて発熱し当該取得部が電気を得ないと通電されない発熱部と、を備える。
ここで、前記発熱部が発熱状態の際の温度を示す信号を出力する出力部をさらに備える、ようにすることができる。また、前記出力部は、発熱した前記発熱部の温度を検知する温度検知部の検知結果を出力する、ようにすることができる。
さらに、前記取得部が電気を得ている場合において、前記耳装着具の内部温度を検知する第１温度検知部の検知結果及び当該耳装着具の外面温度を検知する第２温度検知部の検知結果について予め定められている条件を満たす場合に当該取得部は電気を得なくなる、ようにすることができる。さらにまた、前記発熱部は、前記取得部が電気を得るかどうかで温度制御されるものである、ようにすることができる。またさらに、前記取得部及び前記出力部が設けられる平面部をさらに備える、ようにすることができる。
【発明の効果】
【０００６】
本発明によれば、発熱に用いる電気を内部に蓄える場合に比べて、ユーザに対する安全性を向上させることができる。
【図面の簡単な説明】
【０００７】

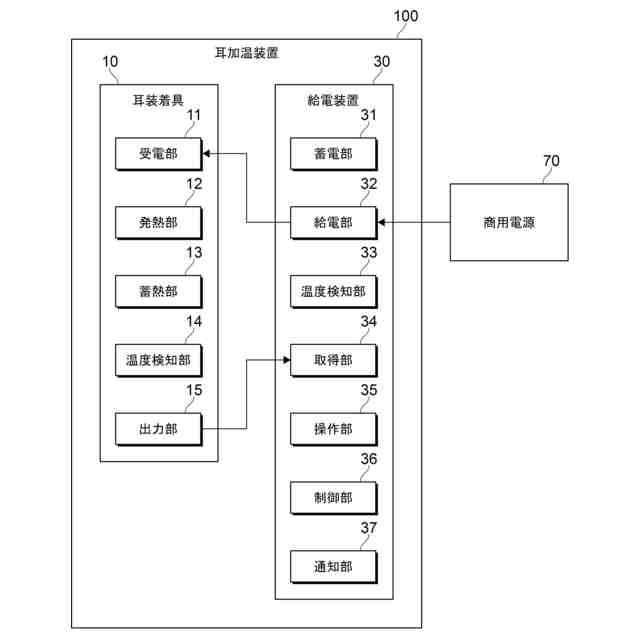

本実施の形態に係る耳加温装置の機能構成例を説明するブロック図である。

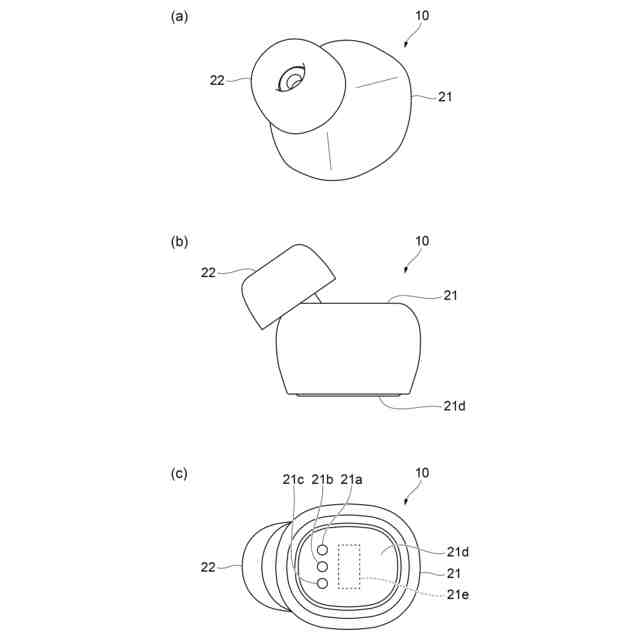

耳装着具の形態例を説明する図であり、（ａ）は斜視図、（ｂ）は正面図、（ｃ）は底面図である。

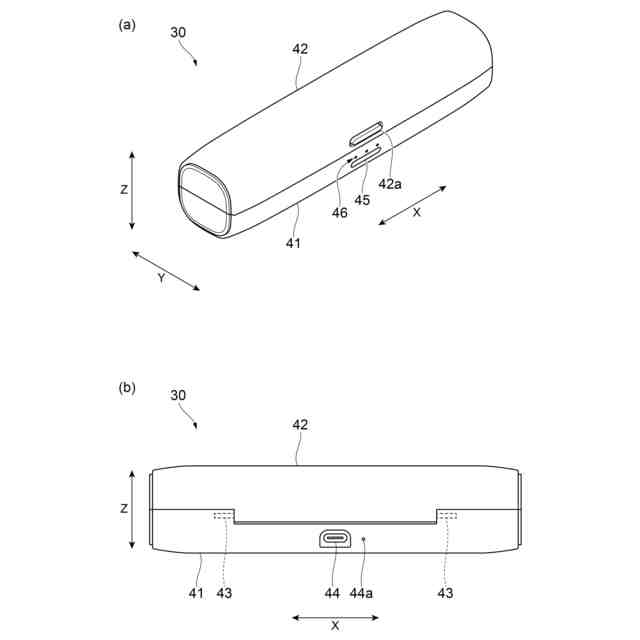

給電装置の形態例が閉じた状態を示す図であり、（ａ）は斜視図、（ｂ）は背面図である。

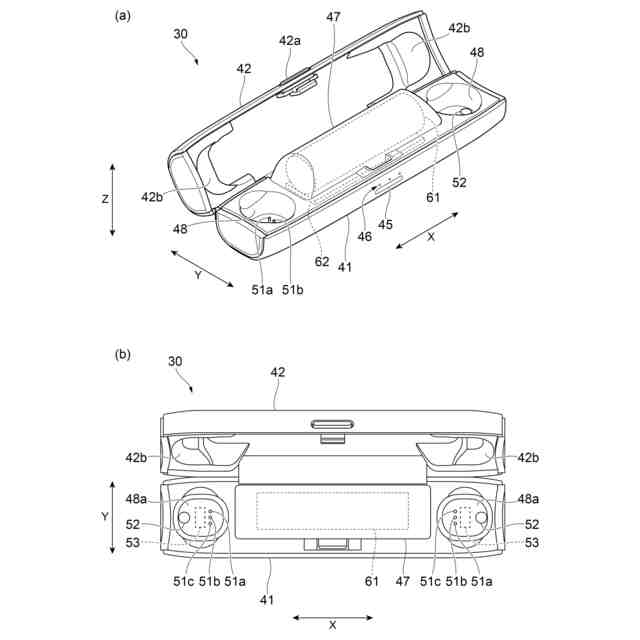

給電装置の形態例が開いた状態を示す図であり、（ａ）は斜視図、（ｂ）は平面図である。

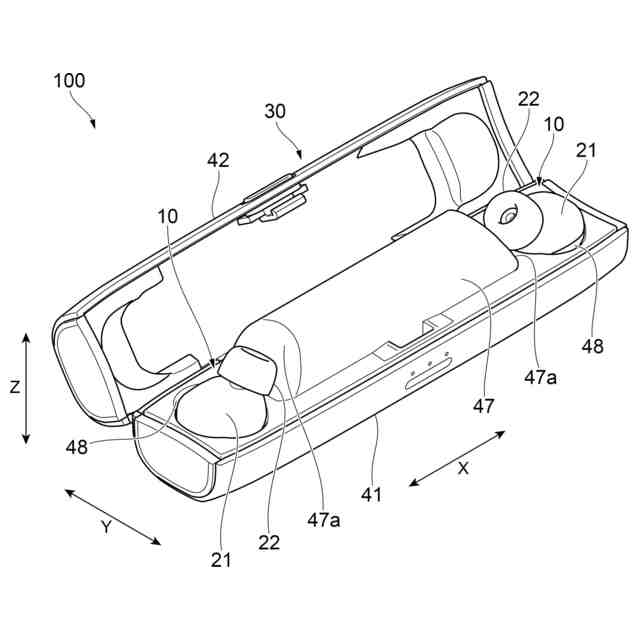

一組の耳装着具を収容した給電装置を開いた状態で示す斜視図である。

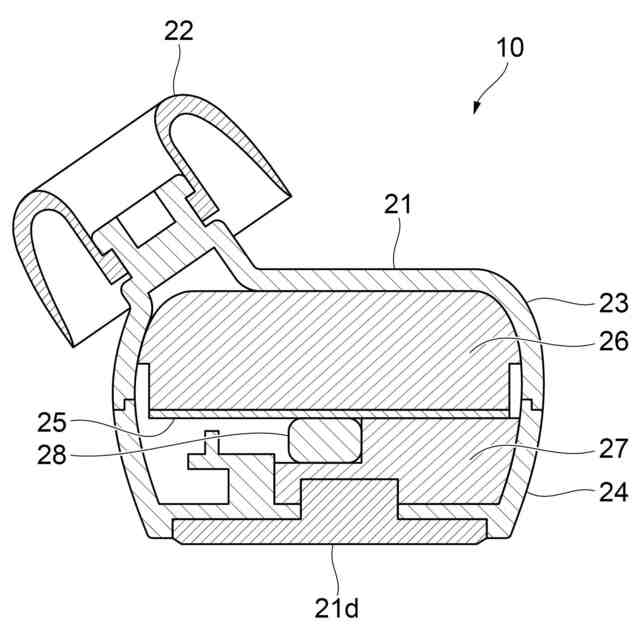

耳装着具の内部構成例を説明する断面図である。

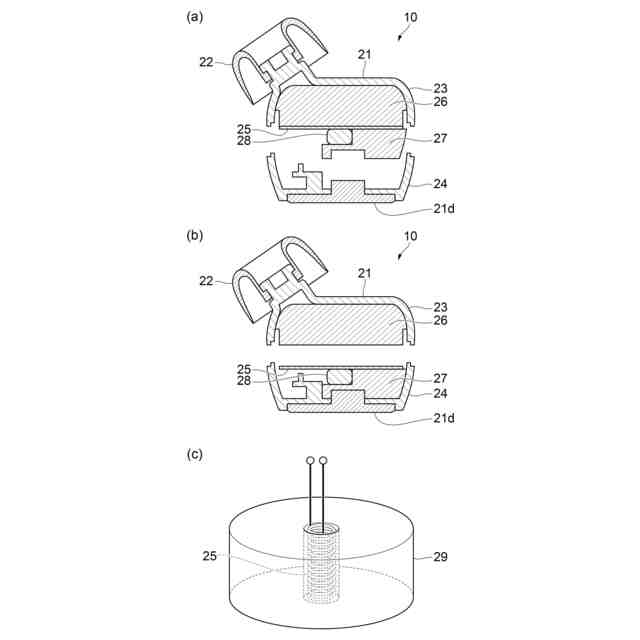

耳装着具の内部構成例を説明する断面図であり、（ａ）は一例、（ｂ）は他の例、（ｃ）は別の例である。
ヒータ加熱時の耳装着具の表面温度の上昇を示すグラフであり、縦軸は、耳装着具の表面温度（Ｈ）、横軸は経過時間（Ｔ）である。

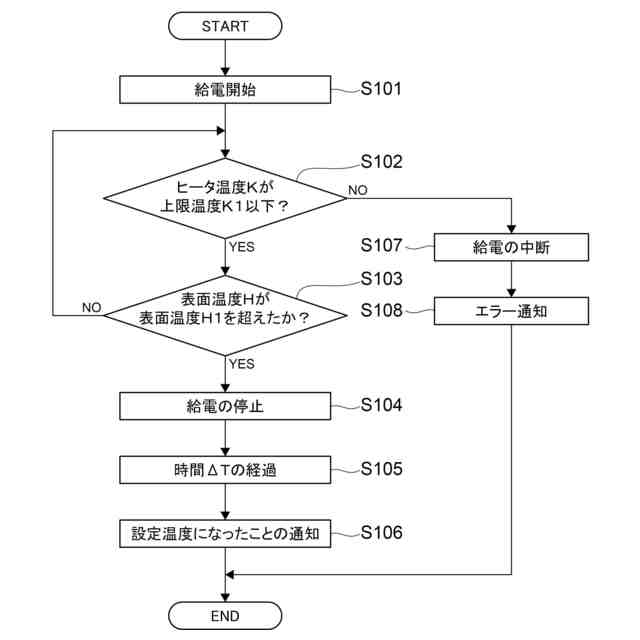

通電により発熱するヒータへの通電を制御するフローチャートである。
他の実施の形態に係る耳加温装置の機能構成例を説明するブロック図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明の実施の形態について詳細に説明する。
図１は、本実施の形態に係る耳加温装置１００の機能構成例を説明するブロック図である。
図１に示すように、本実施の形態に係る耳加温装置１００は、耳穴に装着されて耳を温めるための構成を備える。より詳細には、耳加温装置１００は、耳装着具１０及び給電装置３０を含む。耳装着具１０と給電装置３０とは別体である。
【０００９】
まず、耳装着具１０の機能構成について説明する。
耳装着具１０は、耳穴に装着して耳を温める器具である。より詳細には、耳装着具１０は、受電部１１、発熱部１２、蓄熱部１３、温度検知部１４及び出力部１５を含んで構成されている。
【００１０】
耳装着具１０の受電部１１は、給電装置３０から供給される電気を受ける。受電部１１は、接点ないし端子で構成してもよく、また、無線給電を実現する部品により構成してもよい。
受電部１１は、出力部１５の信号を基に給電された電気を得る。より詳細には、受電部１１は、後述するように、温度検知部１４により検知された発熱部１２の温度が予め定められている上限温度である場合に、電気を得ない。また、受電部１１は、後述するように、温度検知部１４の検知結果及び温度検知部３３の検知結果について予め定められている条件を満たす場合に電気を得なくなる。
（【００１１】以降は省略されています）
