公開番号2025117793
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012703
出願日2024-01-31
発明の名称ACラインフィルタ
出願人株式会社アイシン
代理人弁理士法人R&C
主分類H03H 7/09 20060101AFI20250805BHJP(基本電子回路)
要約【課題】基板のサイズを大きくすることなく、コンデンサの静電容量の低下を抑制することが可能なACラインフィルタを提供する。
【解決手段】コイル部10とコンデンサ部20とを含んで構成されるACラインフィルタ1は、コイル部10が、通電電流に応じた発熱量が第1設定値以上の発熱部51と、発熱量が第1設定値未満の非発熱部52とを含み、非発熱部52が、発熱部51よりもコンデンサ部20の近くに配置されている。
【選択図】図3
特許請求の範囲【請求項１】
コイル部とコンデンサ部とを含んで構成されるＡＣラインフィルタであって、
前記コイル部は、通電電流に応じた発熱量が第１設定値以上の発熱部と、前記発熱量が前記第１設定値未満の非発熱部とを含み、
前記非発熱部は、前記発熱部よりも前記コンデンサ部の近くに配置されているＡＣラインフィルタ。
続きを表示（約 600 文字）【請求項２】
前記コンデンサ部は、温度上昇に伴う静電容量の低下量が第２設定値以上の容量低下部と、前記低下量が前記第２設定値未満の非容量低下部とを含み、
前記発熱部と前記容量低下部との間に前記非発熱部が配置されている請求項１に記載のＡＣラインフィルタ。
【請求項３】
前記コイル部は、少なくとも２つ設けられ、
第１の前記コイル部に含まれる前記発熱部と、第２の前記コイル部に含まれる前記発熱部との間に、少なくとも１つの前記非発熱部が配置されている請求項１又は２に記載のＡＣラインフィルタ。
【請求項４】
前記コイル部と前記コンデンサ部とが実装される基板における、前記少なくとも１つの前記非発熱部が配置されている領域に、金属製の締結部が設けられている請求項３に記載のＡＣラインフィルタ。
【請求項５】
前記コイル部は、第１コイル部と第２コイル部とを含み、
前記コンデンサ部は、第１Ｘコンデンサと第２Ｘコンデンサと第１Ｙコンデンサと第２Ｙコンデンサとを含み、
電源ラインに、前記第１Ｘコンデンサ、前記第１Ｙコンデンサ、前記第１コイル部、前記第２Ｙコンデンサ、前記第２コイル部、前記第２Ｘコンデンサの順に設けられており、前記電源ラインにおいて連続する３つが非直線状に配置されている請求項１又は２に記載のＡＣラインフィルタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル部とコンデンサ部とを含んで構成されるＡＣラインフィルタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えばインバータ装置やＤＣ／ＤＣコンバータ等の電気機器に直流電力を入力した場合において、当該直流電力に含まれるノイズを低減するために、フィルタ回路が利用される。このようなフィルタ回路に関する技術が、例えば下記に出典を示す特許文献１に記載されている。
【０００３】
特許文献１には、電動圧縮機について記載されている。電動圧縮機は、圧縮部を駆動させる電動モータと、この電動モータを駆動させるインバータ装置とを備えている。インバータ装置には、蓄電装置からインバータ装置に入力される直流電力に含まれるノイズを低減するフィルタ回路が設けられている。フィルタ回路は、コモンモードチョークコイルと、コンデンサとを有するＬＣ共振回路で構成されている。コモンモードチョークコイルとコンデンサとは、電流が流れることにより熱を発する。この熱を吸収するために、コモンモードチョークコイルとコンデンサとの間に、金属部材が設けられている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１８０４２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述したように、フィルタ回路（本願「ＡＣラインフィルタ」に相当）には、コモンモードチョークコイル（本願「コイル部」に相当）と、コンデンサ（本願「コンデンサ部」に相当）とが備えられており、通電に応じて発する熱を、金属部材を介して放熱している。しかしながら、一般的に、フィルタ回路は、複数のコモンモードチョークコイルや、複数のコンデンサを含んで構成されており、コモンモードノイズを考えた場合、これら全てが発熱するわけではなく、発熱量が相対的に小さいものもある。例えば発熱量が相対的に大きいコモンモードチョークコイルの近傍にコンデンサを配置すると、温度に応じて静電容量が低下してしまう。静電容量の低下を抑制すべく、相対的に発熱量が大きいコモンモードチョークコイルとコンデンサとを離間して配置することが考えられるが、基板のサイズが大きくなってしまう。
【０００６】
そこで、基板のサイズを大きくすることなく、コンデンサの静電容量の低下を抑制することが可能なＡＣラインフィルタが求められる。
【課題を解決するための手段】
【０００７】
本発明に係るＡＣラインフィルタの特徴構成は、コイル部とコンデンサ部とを含んで構成されるＡＣラインフィルタであって、前記コイル部は、通電電流に応じた発熱量が第１設定値以上の発熱部と、前記発熱量が前記第１設定値未満の非発熱部とを含み、前記非発熱部は、前記発熱部よりも前記コンデンサ部の近くに配置されている点にある。
【０００８】
このような特徴構成とすれば、相対的に熱に弱いコンデンサ部（温度上昇に伴って静電容量が低下するコンデンサ部）を、通電電流により発熱するコイル部（巻線）の発熱部から離間して設けることができる。したがって、コイル部における発熱部からの熱が、コンデンサ部に伝達されることを防止することができ、ＡＣラインフィルタに対する所期の特性を維持することが可能となる。
【図面の簡単な説明】
【０００９】

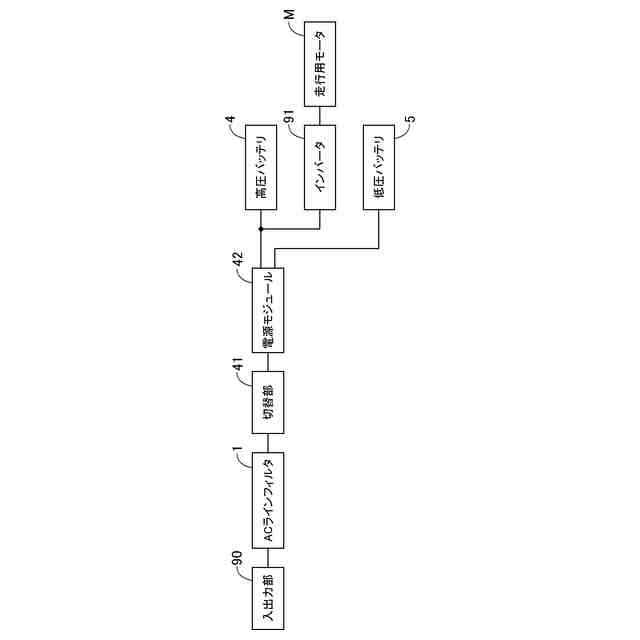

ＡＣラインフィルタが適用される電源回路の構成を示すブロック図である。

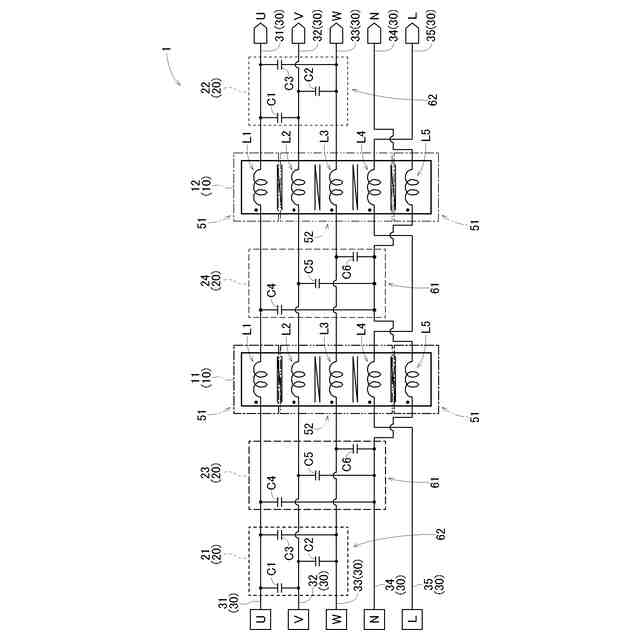

ＡＣラインフィルタの回路図である。

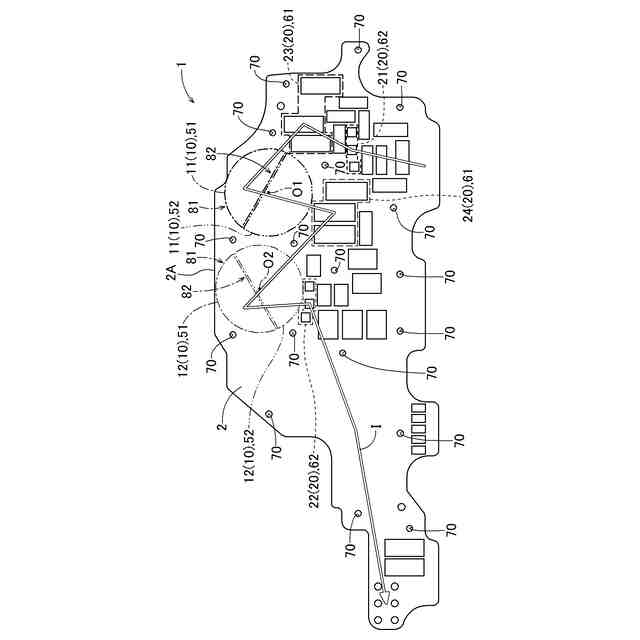

基板に対するＡＣラインフィルタの搭載図である。
【発明を実施するための形態】
【００１０】
本発明に係るＡＣラインフィルタは、コモンモードノイズを低減するために設けられている。以下、本実施形態のＡＣラインフィルタ１について説明する。ただし、ＡＣラインフィルタ１は、以下の実施形態に限定されることなく、その要旨を逸脱しない範囲内で種々の変形が可能である。
（【００１１】以降は省略されています）
