公開番号2025118169
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013316
出願日2024-01-31
発明の名称電力変換装置
出願人株式会社アイシン
代理人弁理士法人R&C
主分類H02M 7/12 20060101AFI20250805BHJP(電力の発電,変換,配電)
要約【課題】ノイズや熱の影響がある環境であっても低電圧回路が適正に作動し得る電力変換装置を提供する。
【解決手段】ハウジングAHに収容され、電力を変換する電力変換回路1と、ハウジングAHに収容され、冷却流体により電力変換回路1を冷却する冷却プレート2と、を備え、電力変換回路1は、高電圧の電力が流れる高電圧用電子部品14が配置された高電圧領域Xと、高電圧用電子部品14より低電圧の電力が流れる低電圧用電子部品15が配置された低電圧領域Yとを有しており、冷却プレート2から分岐して突出する遮蔽体11が、電力変換回路1のうち高電圧領域Xと低電圧領域Yとの間Cに配置されている。
【選択図】図1
特許請求の範囲【請求項１】
ハウジングと、
前記ハウジングに収容され、電力を変換する電力変換回路と、
前記ハウジングに収容され、冷却流体により前記電力変換回路を冷却する冷却プレートと、を備え、
前記電力変換回路は、高電圧の電力が流れる高電圧用電子部品が配置された高電圧領域と、前記高電圧用電子部品より低電圧の電力が流れる低電圧用電子部品が配置された低電圧領域とを有しており、
前記冷却プレートから分岐して突出する遮蔽体が、前記電力変換回路のうち前記高電圧領域と前記低電圧領域との間に配置されている電力変換装置。
続きを表示（約 620 文字）【請求項２】
前記ハウジングに収容された走行用モータを更に備え、
前記遮蔽体が前記走行用モータと前記電力変換回路との間に配置されている請求項１に記載の電力変換装置。
【請求項３】
前記電力変換回路を実装した電力変換基板と前記冷却プレートとは、前記走行用モータのモータ軸芯に沿って互いに平行する位置関係にあり、
前記電力変換基板のうち前記走行用モータの外周側にある基板端部が、前記冷却プレートのうち前記走行用モータの外周側にあるプレート端部よりも突出することにより、前記電力変換基板と前記走行用モータの外周との間に、前記モータ軸芯に沿う方向視における三角形状のデッドスペースが形成されており、
前記遮蔽体は、前記デッドスペースに隣接する位置で、前記プレート端部から前記電力変換基板に向けて立ち上がる立設部を有している請求項２に記載の電力変換装置。
【請求項４】
前記遮蔽体は、前記立設部の前記電力変換基板の側にある延出端に、前記デッドスペースに向かって前記電力変換基板に沿う姿勢の平行遮蔽部が形成されている請求項３に記載の電力変換装置。
【請求項５】
前記高電圧領域は、前記低電圧領域よりも前記走行用モータから離間する位置に配置されており、
前記立設部は、前記高電圧領域と前記低電圧領域とを分断する位置に配置されている請求項４に記載の電力変換装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力変換装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、電動モータによって駆動力を得る自動車に搭載されるＤＣ－ＤＣコンバータにおいて、低電圧回路部と高電圧回路部とを隔てる第１壁部を有する構成が記載されている。具体的には、文献の図１２のように高電圧回路部が収容される第１空間（１５０）と、低電圧回路部が収容される第２空間（１５１）との間に第１壁（１２０）を配置した構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１３１３７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電動モータの駆動力で走行する車両では、電動モータ、減速ギヤ等を収容するハウジングに対して、電動モータに供給する電力を制御する電力変換装置を備えることが考えられていた。
【０００５】
電動モータの駆動力によって走行する車両では、電動モータに電力を供給するバッテリーに対し、外部から供給される商用電力からの充電を可能にするため、変圧と整流とを行う充電回路を必要とすることがある。また、車載の空調装置に電力を供給し、メータ類の表示、カーナビゲーションシステム等を稼働させるため、バッテリーの電力を低電圧の電力に変換するＤＣ－ＤＣコンバータ回路を必要とすることもある。そこで、充電回路、ＤＣ－ＤＣコンバータ回路等を１つのパッケージとして電力変換装置を構成し、この電力変換装置をハウジングに収容することも考えられている。
【０００６】
しかしながら、１つのパッケージとして構成される電力変換装置を、電動モータが収容されるハウジングに収容する構成では、例えば、低電圧のＤＣ－ＤＣコンバータ回路に対し、他の電力変換回路からノイズの作用や、他の回路からの熱が作用し、誤作動に繋がることも懸念された。
【０００７】
このような理由から、ノイズや熱の影響がある環境であっても低電圧回路が適正に作動し得る電力変換装置が求められる。
【課題を解決するための手段】
【０００８】
本発明に係る電力変換装置の特徴構成は、ハウジングと、前記ハウジングに収容され、電力を変換する電力変換回路と、前記ハウジングに収容され、冷却流体により前記電力変換回路を冷却する冷却プレートと、を備え、前記電力変換回路は、高電圧の電力が流れる高電圧用電子部品が配置された高電圧領域と、前記高電圧用電子部品より低電圧の電力が流れる低電圧用電子部品が配置された低電圧領域とを有しており、前記冷却プレートから分岐して突出する遮蔽体が、前記電力変換回路のうち前記高電圧領域と前記低電圧領域との間に配置されている点にある。
【０００９】
本構成によると、高電圧領域と低電圧領域との間に遮蔽体が配置されるため、高電圧領域に配置された高電圧用電子部品からの熱とノイズが、低電圧領域を構成する低電圧用電子部品に作用する現象を抑制する。従って、ノイズ、熱の影響がある環境であっても低電圧回路が適正に作動し得る電力変換装置が構成された。
【図面の簡単な説明】
【００１０】

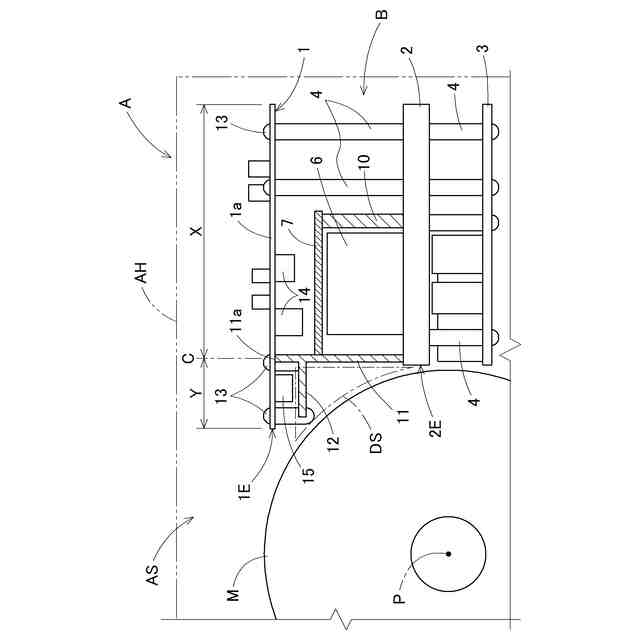

遮蔽体と平行遮蔽部とＯＢＣ基板との位置関係を示す断面図である。

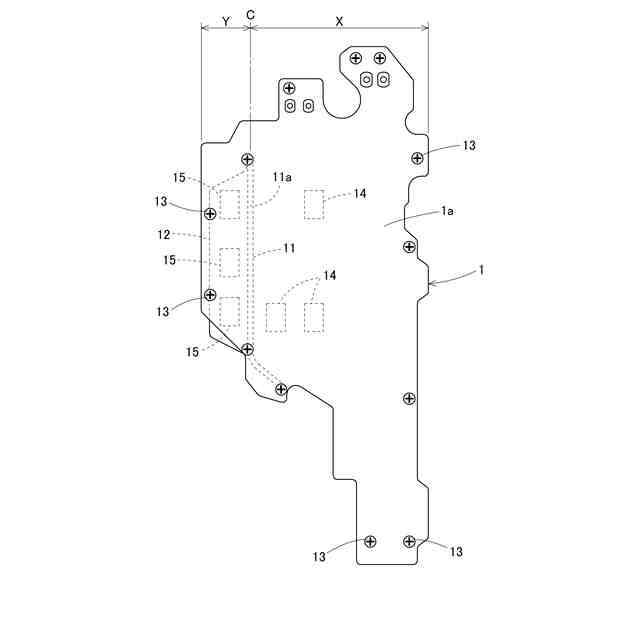

ＯＢＣ基板の平面図である。

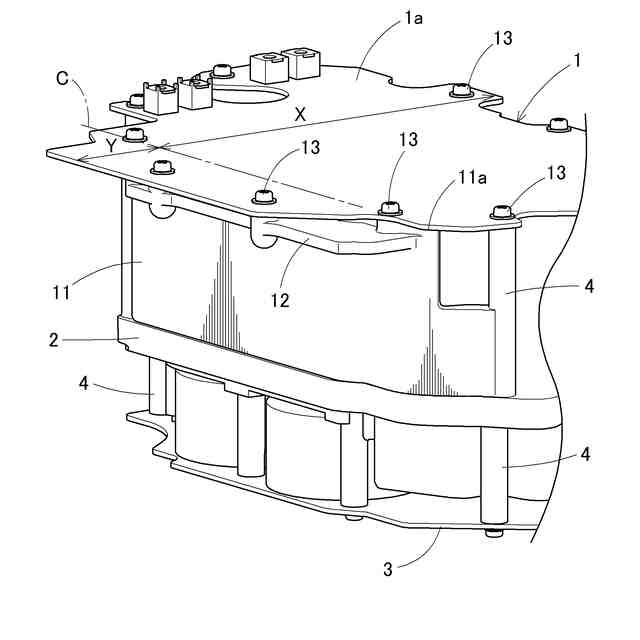

遮蔽体と平行遮蔽部とＯＢＣ基板との位置関係を示す斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
