発明の名称混合装置
出願人株式会社神戸製鋼所
代理人弁理士法人ATEN
主分類B01F 33/71 20220101AFI20250805BHJP(物理的または化学的方法または装置一般)
要約【課題】ラムと通路との間でのシール性を向上させる。
【解決手段】ラム20は、通路40に差し込まれ、混合室11に対して接近または離反するように、通路40に沿った方向である通路方向Zに移動することで通路40を開閉する。シール50は、ラム20が通路40を閉じた状態のときのラム20の外面と通路40の内面との間に配置され、シール開口部53aと、シール背面部53bと、を備える。シール開口部53aは、シール50の混合室側Z2部分に設けられる。シール背面部53bは、シール50の反混合室側Z1の面である。バックアップ部60は、シール背面部53bに接触し、シール50を反混合室側Z1から支持する。
【選択図】図2
特許請求の範囲【請求項１】
超臨界状態または亜臨界状態の作動流体の存在下で材料を混合する混合装置であって、
前記作動流体および前記材料が入れられる混合室と、
前記混合室に前記材料を供給するための通路と、
前記通路に差し込まれ、前記混合室に対して接近または離反するように、前記通路に沿った方向である通路方向に移動することで前記通路を開閉するラムと、
前記ラムが前記通路を閉じた状態のときの前記ラムの外面と前記通路の内面との間に配置されるシールと、
バックアップ部と、
を備え、
前記シールは、
前記シールの混合室側部分に設けられるシール開口部と、
前記シールの反混合室側の面であるシール背面部と、
を備え、
前記バックアップ部は、前記シール背面部に接触し、前記シールを反混合室側から支持する、
混合装置。
続きを表示（約 450 文字）【請求項２】
請求項１に記載の混合装置であって、
前記ラムは、
ラム混合室側部と、
前記ラム混合室側部よりも反混合室側に配置されるラム反混合室側部と、
を備え、
通路方向から見た前記ラム混合室側部の断面積は、通路方向から見た前記ラム反混合室側部の断面積よりも小さく、
前記シールは、
前記通路の内面と前記ラム混合室側部の外面との間に配置される混合室側シールと、
前記通路の内面と前記ラム反混合室側部の外面との間に配置される反混合室側シールと、
を備える、
混合装置。
【請求項３】
請求項１または２に記載の混合装置であって、
前記シールよりも混合室側に配置されるとともに前記シールと通路方向に対向するテーパ部を備え、
前記テーパ部は、前記テーパ部に囲まれた領域の通路方向から見た断面積が混合室側に向かって小さくなるように、通路方向に対して傾斜する壁面である、
混合装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、超臨界状態または亜臨界状態の作動流体の存在下で材料を混合する混合装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば特許文献１などに、材料を混合する混合装置が記載されている。同文献に記載の混合装置は、混合室と、混合室に材料を投入するための通路（同文献ではラムウエイト室など）と、通路を開閉するラム（同文献ではラムウエイト）と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－９３５９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
超臨界状態または亜臨界状態の作動流体の存在下で材料を混合する場合は、作動流体を超臨界状態または亜臨界状態にするために、混合室内を高圧に保つ必要がある。そのため、超臨界状態または亜臨界状態の作動流体を用いずに材料を混合する混合装置に比べ、ラムと通路との間でのシール性を向上させる必要がある。
【０００５】
そこで、本発明は、ラムと通路との間でのシール性を向上させることができる混合装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
混合装置は、超臨界状態または亜臨界状態の作動流体の存在下で材料を混合する。混合装置は、混合室と、通路と、ラムと、シールと、バックアップ部と、を備える。前記混合室には、前記作動流体および前記材料が入れられる。前記通路は、前記混合室に前記材料を供給するためのものである。前記ラムは、前記通路に差し込まれ、前記混合室に対して接近または離反するように、前記通路に沿った方向である通路方向に移動することで前記通路を開閉する。前記シールは、前記通路の内面と前記ラムの外面との間に配置される。前記シールは、シール開口部と、シール背面部と、を備える。前記シール開口部は、前記シールの混合室側部分に設けられる。前記シール背面部は、前記シールの反混合室側の面である。前記バックアップ部は、前記シール背面部に接触し、前記シールを反混合室側から支持する。
【発明の効果】
【０００７】
上記構成により、ラムと通路との間でのシール性を向上させることができる。
【図面の簡単な説明】
【０００８】

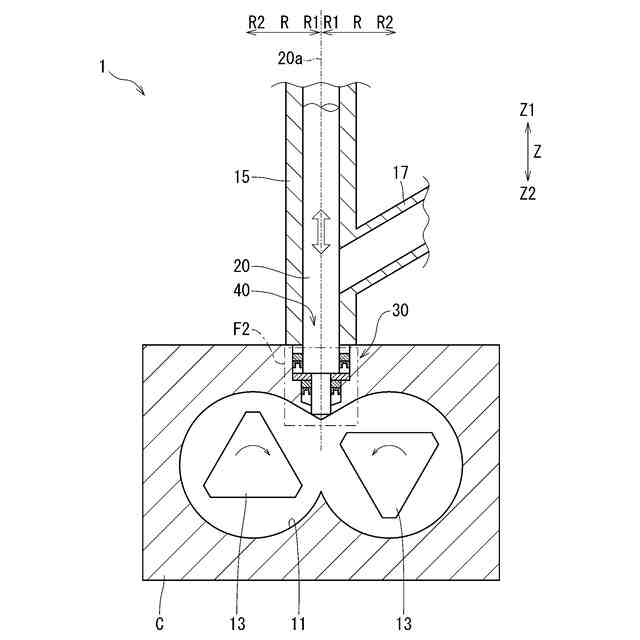

混合装置１を横から見た断面図である。

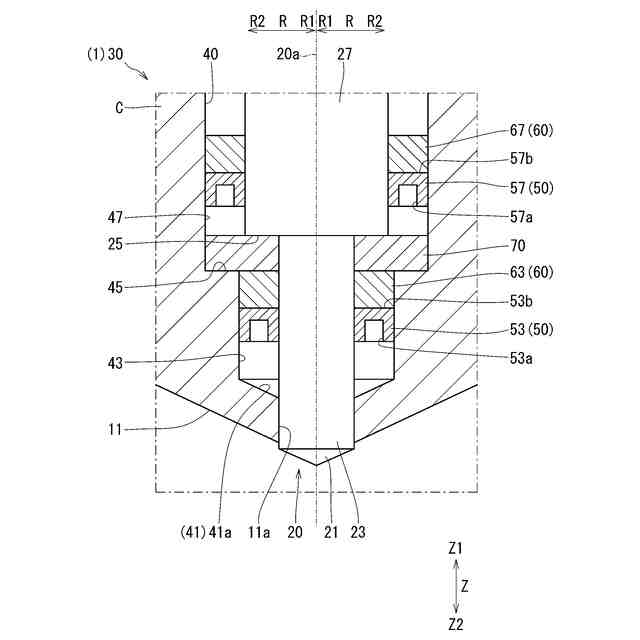

図１に示すＦ２部分を示す断面図である。

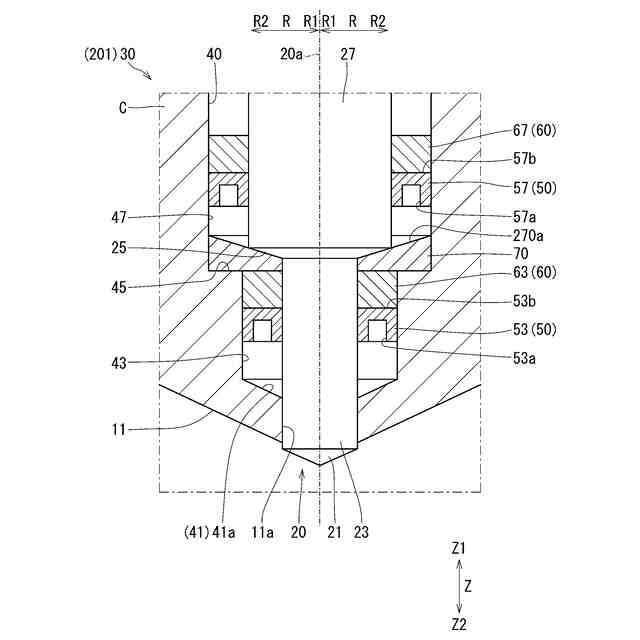

第２実施形態の図２相当図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
図１～図２を参照して、第１実施形態の混合装置１について説明する。
【００１０】
混合装置１は、図１に示すように、超臨界状態または亜臨界状態の作動流体の存在下で材料を混合する装置である。混合装置１で混合される材料は、ゴム（例えばタイヤ用ゴムなど）でもよく、樹脂でもよく、添加剤を含んでもよい。混合装置１で行われる「混合」は、混練でもよく、攪拌でもよい。
