公開番号2025140610
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040124
出願日2024-03-14
発明の名称密閉式混練機
出願人株式会社神戸製鋼所
代理人弁理士法人三協国際特許事務所
主分類B29B 7/28 20060101AFI20250919BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】漏出防止部の摩耗を低減しつつ、当該漏出防止部に供給される潤滑油の供給量を低減できる、密閉式混練機を提供する。
【解決手段】漏出防止部100から被混練物が漏出しやすい材料取込期間において、漏出防止部100に供給する潤滑油の供給量Rを増加させるため、漏出防止部100からの被混練物の漏出を抑制しつつ漏出防止部の摩耗を低減することができる。また、材料取込期間以外の期間は、材料取込期間に比べて被混練物が漏出しにくいため、この期間において漏出防止部100に供給する潤滑油の供給量Rを少なくすることで、潤滑油の供給量Rを低減することができる。

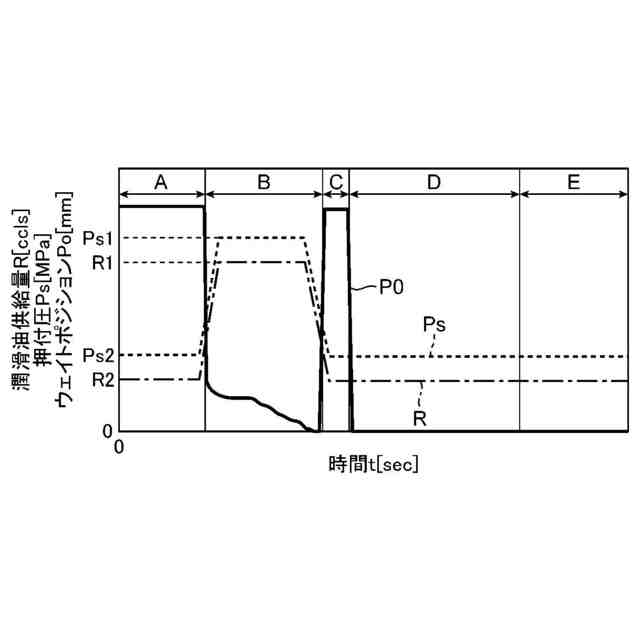

【選択図】図6
特許請求の範囲【請求項１】

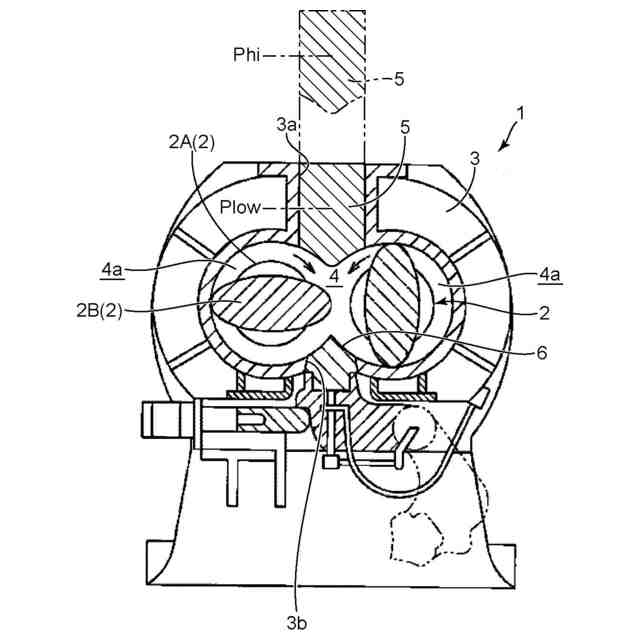

被混練物を収容するチャンバを内部に有するケーシングと、
前記チャンバの外部に延びるロータ軸部と前記チャンバの内部に配置される混練翼部とを含み、回転することで前記被混練物を前記チャンバ内で混練する混練ロータと、
前記ケーシングに昇降可能に設けられ、前記チャンバに投入された前記被混練物を押し込むウェイトと、
前記チャンバ内の前記被混練物が前記チャンバの外部に漏出することを防止する漏出防止部と、
前記漏出防止部に潤滑油を供給する潤滑油供給機構と、を備え、

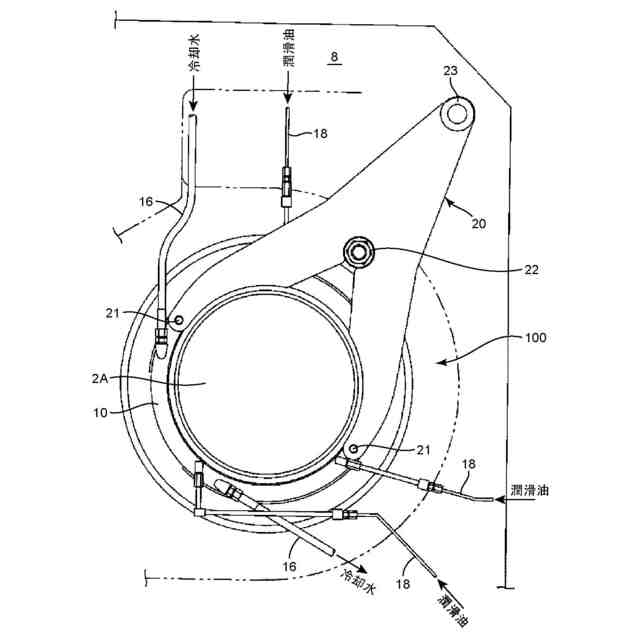

前記漏出防止部は、前記ロータ軸部を囲むように前記ケーシングに取り付けられた固定側シール部材と、前記固定側シール部材に対向するように前記ロータ軸部に取り付けられ、前記固定側シール部材に対して摺動しながら回転可能な回転側シール部材と、を含み、

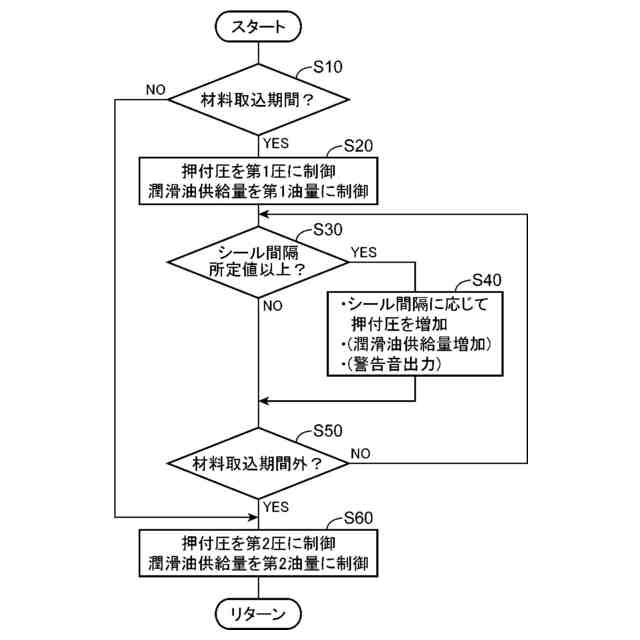

前記潤滑油供給機構は、前記被混練物を前記チャンバの内部に取り込む材料取込期間において、前記漏出防止部に供給する潤滑油の供給量を増加させる、密閉式混練機。
続きを表示（約 720 文字）【請求項２】
前記材料取込期間において、前記固定側シール部材と前記回転側シール部材との間に加える圧力を増加させるシール加圧機構を、さらに備える、請求項１に記載の密閉式混練機。
【請求項３】

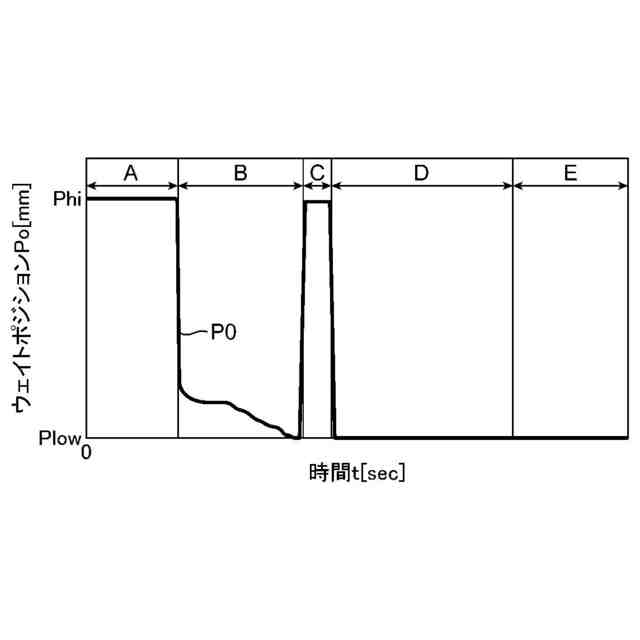

前記材料取込期間は、前記被混練物を前記チャンバに投入後、前記ウェイトが所定の下限位置に到達するまでの間のうち、前記ウェイトが前記被混練物を押し込む期間の少なくとも一部を含む、請求項１または２に記載の密閉式混練機。
【請求項４】

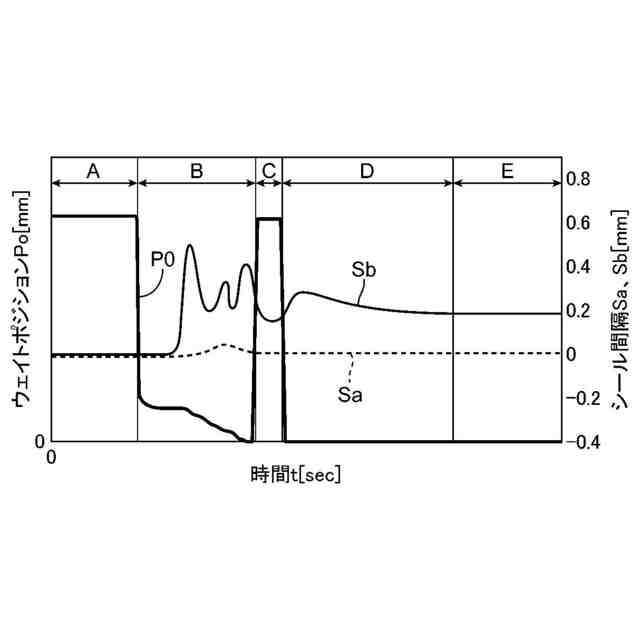

前記固定側シール部材と前記回転側シール部材との間のシール間隔を測定するシール間隔測定部と、前記シール間隔測定部が測定した前記シール間隔が所定値以上になった際に警告を出す材料漏れ警告部をさらに備える、請求項１または２に記載の密閉式混練機。
【請求項５】
前記固定側シール部材と前記回転側シール部材との間のシール間隔を測定するシール間隔測定部をさらに備え、
前記シール間隔測定部が測定した前記シール間隔が所定値以上になった際に、前記シール加圧機構は、前記固定側シール部材と前記回転側シール部材との間に加える圧力をさらに増加する、請求項２に記載の密閉式混練機。
【請求項６】
前記シール加圧機構は、前記固定側シール部材を前記回転側シール部材に向かって押し付ける押付部を有し、
前記潤滑油供給機構は、前記固定側シール部材を貫通し、前記固定側シール部材と前記回転側シール部材との間に潤滑油を供給する注油口を有し、
前記注油口は、前記固定側シール部材のうち前記押付部よって押圧される部位付近に形成されている、請求項２に記載の密閉式混練機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、密閉式混練機の漏出防止部に供給される潤滑油の供給に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ゴム、プラスチックなどの被混練物を各種添加剤とともに混練する密閉式混練機が知られている。特許文献１には、このような密閉式混練機として、チャンバと、一対の混練ロータとを、有するものが開示されている。チャンバは、混練室を形成し、一対の混練ロータは、混練室に並んで配置されて回転する。一対の混練ロータとチャンバとの間で被混練物にせん断力が付与され、前記被混練物が混練される。
【０００３】
また、特許文献１に記載された技術では、混練ロータとチャンバとの間の漏出防止部（シール部ともいう）に潤滑油を供給する潤滑油供給機構を備え、被混練物の混練中に漏出防止部の温度を測定し、測定された温度に基づいて潤滑油の供給量を調整している。
【０００４】
また、特許文献２に記載された技術では、混練ロータとチャンバとの間の漏出防止部に潤滑油を供給する潤滑油供給装置を備え、漏出防止部に供給される潤滑油の供給量を、混練ロータの回転数に応じて調整している。
【０００５】
また、特許文献３に記載された技術では、混練ロータと一体に回転する回転側シール部材と、混練ロータのロータ軸を回転自在に貫挿するリング状の固定側シール部材と、を備え、固定側シール部材と回転側シール部材との間に潤滑油を供給する潤滑油供給機構をさらに備えている。
【０００６】
また、特許文献４に記載された技術では、混練ロータとチャンバとの間の漏出防止部に潤滑油を供給する潤滑油供給機構を備え、チャンバから被混練物を取り出した待機モード中は、チャンバ内に被混練物がある場合に比べて、潤滑供給機構から供給される潤滑油の供給量を少なくしている。
【先行技術文献】
【特許文献】
【０００７】
特開２０２１－９８３１６号公報
特許第６５２６４３９号
特許第５３５６０４５号
特開２０１６－７８２９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上記特許文献１～特許文献４に記載の混練機は、何れも混練ロータとチャンバとの間の漏出防止部に潤滑油を供給することで、漏出防止部の摩耗を抑制している。ところで、環境や運用コストの観点から、漏出防止部に供給される潤滑油の供給量を少なくすることが望ましい。これに対して、例えば特許文献１に記載の技術では、漏出防止部に常に一定の押付圧がかかるため、押付圧が必要ない条件のときでも漏出防止部の摩耗を抑制するために所定量以上の潤滑油を供給し続ける必要がある。また、特許文献２に記載の技術では、混練ロータの最大回転数の５０％に到達するまでの期間に潤滑油の供給量を低減することは記載されているものの、被混練物を混練する一連の混練工程の中で潤滑油の供給量を低減することについて何ら考慮されていない。また、特許文献４には、チャンバから被混練物を取り出した待機モード中に潤滑油の供給量を低減することが記載されているものの、被混練物を混練する一連の混練工程の中で潤滑油の供給量を低減することについて何ら考慮されていない。なお、特許文献３には、潤滑油の供給量を調整することについて何ら記載されていない。
【０００９】
本発明の目的は、漏出防止部の摩耗を低減しつつ当該漏出防止部に供給される潤滑油の供給量を低減できる、密閉式混練機を提供することにある。
【課題を解決するための手段】
【００１０】
本発明者らは、上記課題に対して鋭意検討を行い、被混練物をチャンバの内部に取り込む材料取込期間は、被混練物の混練工程における他の期間に比べて漏出防止部から被混練物が漏出しやすい一方で、材料取込期間以外の他の期間は、被混練物が漏出防止部から漏出しにくく潤滑油の供給量が少なくても済むことを発見し、本発明に至った。
（【００１１】以降は省略されています）
