特許ウォッチ

公開番号2025118784
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025077109,2023195067
出願日2025-05-07,2019-02-04
発明の名称ガラス
出願人日本電気硝子株式会社
代理人
主分類C03C 3/093 20060101AFI20250805BHJP(ガラス;鉱物またはスラグウール)
要約【課題】曲面加工性と耐失透性を両立し得るガラスを提供する。
【解決手段】本発明のガラスは、ガラス組成として、質量%で、SiO₂:50～75%、Al₂O₃:0～25%、B₂O₃:0～25%、Li₂O:0～8%、Na₂O:5～25%、K₂O:0～5%、MgO+CaO+SrO+BaO+ZnO:0～20%、P₂O₅:0～5%を含有し、測定周波数1kHz、高温粘度105.0dPa・sにおける電気抵抗率Logρが0.5Ω・cm以上であり、測定周波数1kHz、高温粘度103.0dPa・sにおける電気抵抗率Logρが0.1Ω・cm以上であり、軟化点が745℃以下であることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
ガラス組成として、質量％で、ＳｉＯ
２
５０～７５％、Ａｌ
２
Ｏ
３
０～２５％、Ｂ
２
Ｏ
３
０～２５％、Ｌｉ
２
Ｏ０～８％、Ｎａ
２
Ｏ５～２５％、Ｋ
２
Ｏ０～５％、ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ＋ＺｎＯ０～２０％を含有し、軟化点が７４５℃以下であることを特徴とするガラス。
続きを表示（約 800 文字）【請求項２】
ガラス組成として、質量％で、ＳｉＯ
２
６０～７０％、Ａｌ
２
Ｏ
３
３～１０％未満、Ｂ
２
Ｏ
３
０～７％、Ｌｉ
２
Ｏ０～１％、Ｎａ
２
Ｏ１３～２３％、Ｋ
２
Ｏ０～０．１％、ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ＋ＺｎＯ３～１０％、ＭｇＯ０～３％未満、ＣａＯ２～１０％、ＳｒＯ０～２％、ＢａＯ０～２％、ＺｎＯ０～２％を含有し、軟化点が７２０℃以下であることを特徴とする請求項1に記載のガラス。
【請求項３】
板形状であることを特徴とする請求項１又は２に記載のガラス。
【請求項４】
曲面加工されていることを特徴とする請求項３に記載のガラス。
【請求項５】
少なくとも一方の表面の表面粗さＲａが０．１～５μｍであることを特徴とする請求項３又は４に記載のガラス。
【請求項６】
板厚が０．１～３ｍｍであることを特徴とする請求項３～５の何れかに記載のガラス。
【請求項７】
少なくとも一方の表面に機能膜を有し、該機能膜が、反射防止膜、防汚膜、反射膜、擦傷防止膜の何れかであることを特徴とする請求項３～６の何れかに記載のガラス。
【請求項８】
液相温度における粘度が１０
４．６
ｄＰａ・ｓ以上であることを特徴とする請求項１～７の何れかに記載のガラス。
【請求項９】
オーバーフローダウンドロー法で成形されてなることを特徴とする請求項３～７の何れかに記載のガラス。
【請求項１０】
ヘッドマウントディスプレイ用部材に用いられることを特徴とする請求項１～８の何れかに記載のガラス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、曲面加工（熱加工）に好適な低軟化点のガラスに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、ヘッドマウントディスプレイとして、帽子の鍔から垂れ下がったディスプレイに映像を投影させるデバイス、ディスプレイに外の景色と映像を表示させるメガネ型デバイス、シースルー導光板に映像を表示させるデバイス等が開発されている。
【０００３】
シースルー導光板に映像を表示するデバイスでは、メガネを通して外部の景色を見ながら、導光板に表示される映像を見ることができる。更に左右に異なる映像を投影する技術を利用して３Ｄ表示を実現したり、眼の水晶体を利用して網膜に結合させる技術を利用して仮想現実空間を実現することも可能である。
【０００４】
これらのデバイスには、曲面形状を有する光学部材が必要になり、この光学部材は、ガラス板（板形状のガラス）を曲面加工することにより作製される。
【先行技術文献】
【特許文献】
【０００５】
米国特許出願公開第２０１７／２８３３０５号明細書
【発明の開示】
【発明が解決しようとする課題】
【０００６】
ところで、ガラス板を曲面加工する場合、軟化点以上の温度に熱処理する必要があるが、この熱処理温度が高くなると、曲面加工を行うための金型等の寿命が短くなる。なお、金型等の寿命を高めるために、低温で曲面加工を行うと、金型に倣ってガラス板が変形し難くなり、寸法安定性が低下してしまう。
【０００７】
ソーダライムガラスは、窓ガラスとして一般的に使用されているが、軟化点が約７５０℃であるため、曲面加工を適正に行うことが困難である。
【０００８】
一方、ガラス板の軟化点を低下させて、曲面加工性を高めようとすると、ガラスが不安定になり、成形時にガラス失透し易くなる。
【０００９】
本発明は、上記事情に鑑みなされたものであり、その技術的課題は、曲面加工性と耐失透性に両立し得るガラスを創案することである。
【課題を解決するための手段】
【００１０】
本発明者は、種々の実験を繰り返した結果、ガラスの各成分の含有量を厳密に規制すると共に、軟化点を所定範囲に規制することにより、上記技術的課題を解決し得ることを見出し、本発明として提案するものである。すなわち、本発明のガラスは、ガラス組成として、質量％で、ＳｉＯ
２
５０～７５％、Ａｌ
２
Ｏ
３
０～２５％、Ｂ
２
Ｏ
３
０～２５％、Ｌｉ
２
Ｏ０～８％、Ｎａ
２
Ｏ５～２５％、Ｋ
２
Ｏ０～５％、ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ＋ＺｎＯ０～２０％を含有し、軟化点が７４５℃以下である。ここで、「ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ＋ＺｎＯ」は、ＭｇＯ、ＣａＯ、ＳｒＯ、ＢａＯ及びＺｎＯの合量を指す。「軟化点」は、ＡＳＴＭＣ３３８の方法に基づいて測定した値を指す。

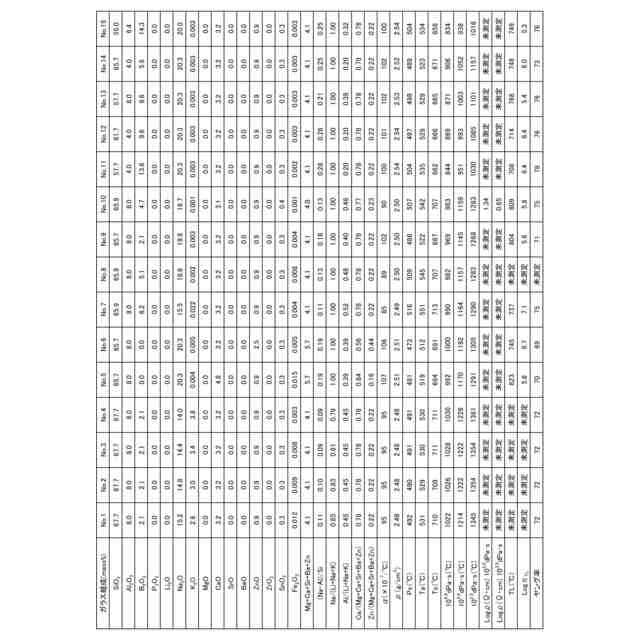

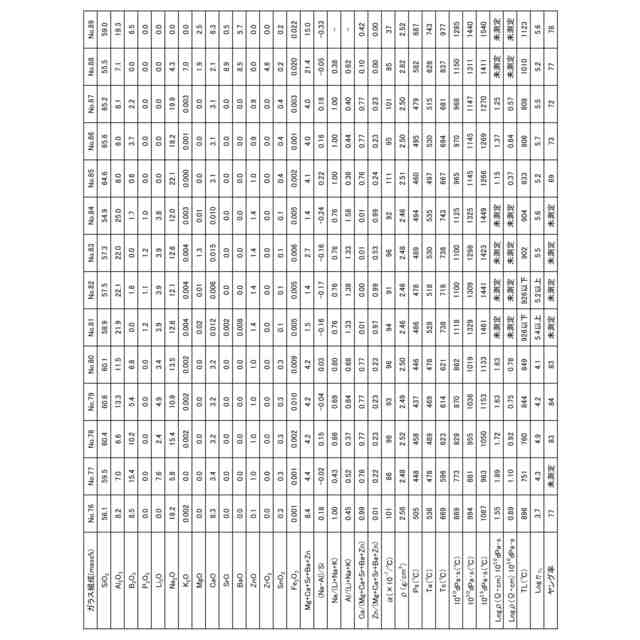

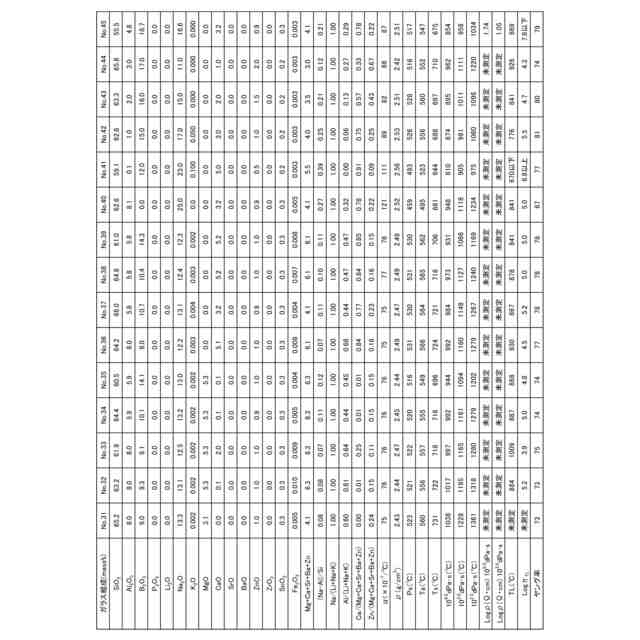

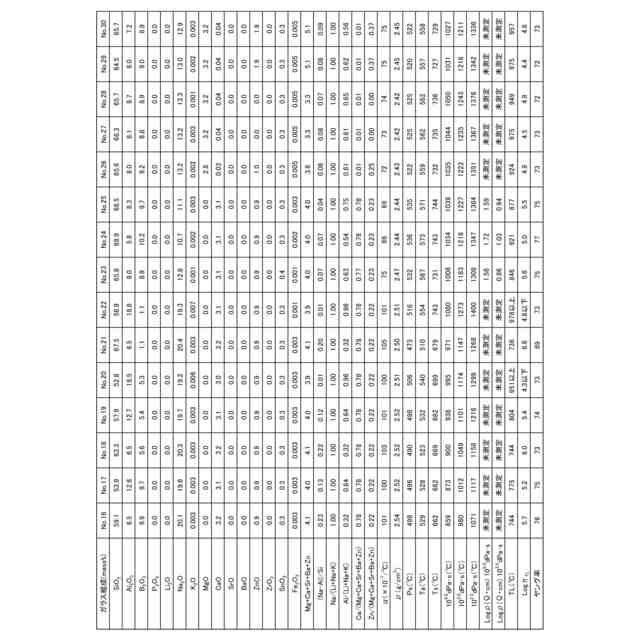

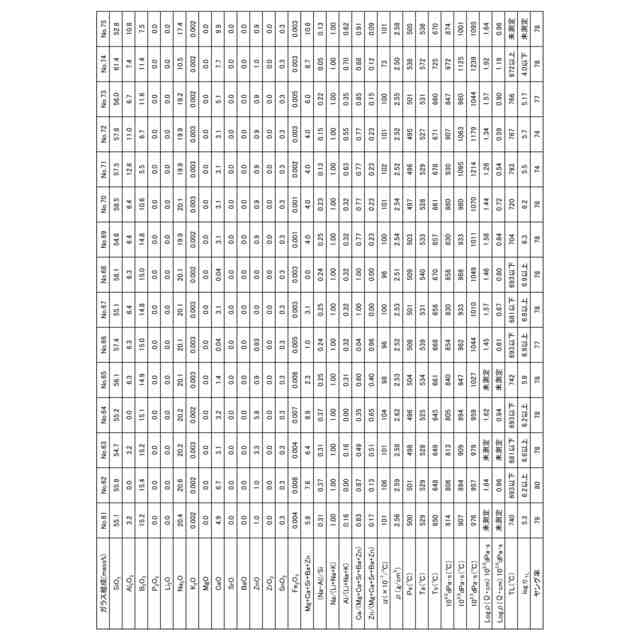

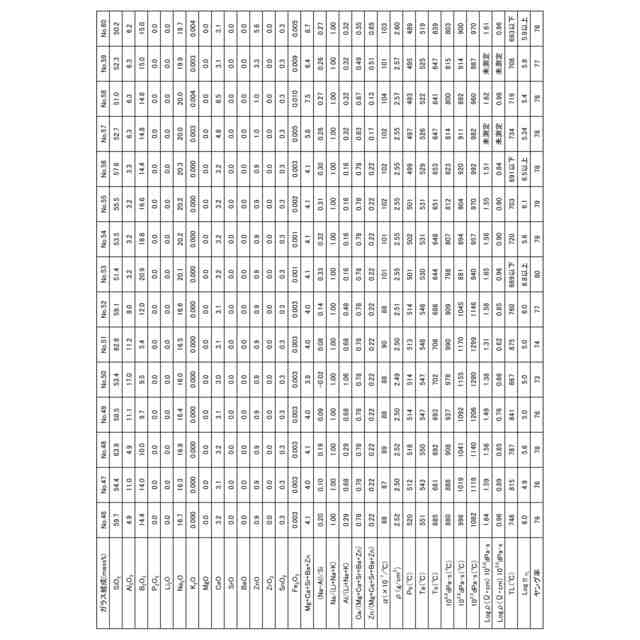

（【００１１】以降は省略されています）

関連特許
