特許ウォッチ

公開番号2025119494
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014404
出願日2024-02-01
発明の名称二軸配向ポリプロピレンフィルム
出願人東洋紡株式会社
代理人弁理士法人アスフィ国際特許事務所
主分類B32B 27/32 20060101AFI20250806BHJP(積層体)
要約【課題】本発明は、鮮明度が大きく、比較的低温での加熱による幅方向の長さの変化が抑制されている二軸配向ポリプロピレンフィルムを提供することを目的とする。
【解決手段】本発明に係る二軸配向ポリプロピレンフィルムは、ポリプロピレン系樹脂組成物からなる基材層A、及びポリプロピレン系樹脂組成物からなるシール層Bを有し、下記(1)～(4)を満足することを特徴とする。
(1)シール層Bを少なくとも一方の最表面に有する。
(2)鮮明度が55%以上100%以下である。
(3)幅方向の120℃での熱収縮率が-0.4%以上1.1%以下である。
(4)幅方向の23℃での5%伸長時応力が90MPa以上である。
【選択図】なし
特許請求の範囲【請求項１】
ポリプロピレン系樹脂組成物からなる基材層Ａ、及びポリプロピレン系樹脂組成物からなるシール層Ｂを有し、下記（１）～（４）を満足することを特徴とする二軸配向ポリプロピレンフィルム。
（１）シール層Ｂを少なくとも一方の最表面に有する。
（２）鮮明度が５５％以上１００％以下である。
（３）幅方向の１２０℃での熱収縮率が－０．４％以上１．１％以下である。
（４）幅方向の２３℃での５％伸長時応力が９０ＭＰａ以上である。
続きを表示（約 890 文字）【請求項２】
熱機械分析において、３０℃から１６０℃まで昇温速度１０℃／分で昇温したとき、３０℃での幅方向の長さＸ
0
に対して幅方向の長さが０．９９５０×Ｘ
0
以下となる温度が１２９℃以上であり、２３℃での長手方向の貯蔵弾性率が２．０ＧＰａ以上、２３℃での幅方向の貯蔵弾性率が７．０ＧＰａ以上である請求項１に記載の二軸配向ポリプロピレンフィルム。
【請求項３】
２３℃での長手方向の貯蔵弾性率と１４０℃での長手方向の貯蔵弾性率との和が２．８ＧＰａ以上であり、２３℃での幅方向の貯蔵弾性率と１４０℃での幅方向の貯蔵弾性率との和が８．５ＧＰａ以上である請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項４】
１２０℃での長手方向の貯蔵弾性率が０．５ＧＰａ以上である請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項５】
１２０℃での長手方向の熱収縮率が２．５％以下である請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項６】
２３℃での幅方向の５％伸長時応力が１２０ＭＰａ以上である請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項７】
ヘイズが７．０％以下である請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項８】
防曇剤を０．２質量％以上２．０質量％以下含む請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項９】
前記基材層Ａが、メソペンタッド分率が９７．０％以上であるポリプロピレン樹脂を９０質量％以上含む請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項１０】
前記シール層Ｂがポリプロピレン共重合体を７０質量％以上含み、前記ポリプロピレン共重合体がプロピレン以外のα－オレフィンを４モル％以上含む請求項１または２に記載の二軸配向ポリプロピレンフィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、二軸配向ポリプロピレンフィルムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来から、包装用に使用するヒートシール性フィルムとして、ポリプロピレン系樹脂フィルムが広く用いられている。ヒートシール性を有するポリプロピレン系樹脂フィルムの一例として、無延伸ポリエチレン系樹脂フィルム又は無延伸ポリプロピレン系樹脂フィルムと延伸ポリプロピレン系樹脂フィルムとをラミネートした積層ポリプロピレン系樹脂フィルムが挙げられる。しかし、上記積層ポリプロピレン系樹脂フィルムは、十分なシール強度を有するものの、有機溶剤などを使用するラミネート工程が必要であり、コスト面からも地球環境に与える影響の面からも好ましくない。
【０００３】
別の例として、高融点のポリプロピレン系樹脂からなる層と低融点のポリオレフィン系樹脂からなる層を共押出しで積層したシートを延伸して得られた積層ポリプロピレン系樹脂フィルムが挙げられる。例えば、特許文献１，２には、剛性や透明性に優れたヒートシール性を有する二軸配向ポリプロピレン系樹脂フィルムが開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２１／５８９３号公報
国際公開第２０１９／２４４７０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１，２のフィルムは、比較低温で加熱しても幅方向の長さが大きく変化してしまうため、加工性に劣るという問題があった。また、透明性も向上が求められていた。
【０００６】
本発明は、鮮明度が大きく、比較的低温での加熱による幅方向の長さの変化が抑制されている二軸配向ポリプロピレンフィルムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、かかる目的を達成するために鋭意検討した結果、鮮明度が大きく、比較的低温での加熱による幅方向の長さの変化が抑制されている二軸配向ポリプロピレンフィルムを開発し、本発明を完成した。すなわち、本発明は、以下の発明を含む。
［１］ポリプロピレン系樹脂組成物からなる基材層Ａ、及びポリプロピレン系樹脂組成物からなるシール層Ｂを有し、下記（１）～（４）を満足することを特徴とする二軸配向ポリプロピレンフィルム。
（１）シール層Ｂを少なくとも一方の最表面に有する。
（２）鮮明度が５５％以上１００％以下である。
（３）幅方向の１２０℃での熱収縮率が－０．４％以上１．１％以下である。
（４）幅方向の２３℃での５％伸長時応力が９０ＭＰａ以上である。
［２］熱機械分析において、３０℃から１６０℃まで昇温速度１０℃／分で昇温したとき、３０℃での幅方向の長さＸ
0
に対して幅方向の長さが０．９９５０×Ｘ
0
以下となる温度が１２９℃以上であり、２３℃での長手方向の貯蔵弾性率が２．０ＧＰａ以上、２３℃での幅方向の貯蔵弾性率が７．０ＧＰａ以上である前記［１］に記載の二軸配向ポリプロピレンフィルム。
［３］２３℃での長手方向の貯蔵弾性率と１４０℃での長手方向の貯蔵弾性率との和が２．８ＧＰａ以上であり、２３℃での幅方向の貯蔵弾性率と１４０℃での幅方向の貯蔵弾性率との和が８．５ＧＰａ以上である前記［１］または［２］に記載の二軸配向ポリプロピレンフィルム。
［４］１２０℃での長手方向の貯蔵弾性率が０．５ＧＰａ以上である前記［１］～［３］のいずれかに記載の二軸配向ポリプロピレンフィルム。
［５］１２０℃での長手方向の熱収縮率が２．５％以下である前記［１］～［４］のいずれかに記載の二軸配向ポリプロピレンフィルム。
［６］２３℃での幅方向の５％伸長時応力が１２０ＭＰａ以上である前記［１］～［５］のいずれかに記載の二軸配向ポリプロピレンフィルム。
［７］ヘイズが７．０％以下である前記［１］～［６］のいずれかに記載の二軸配向ポリプロピレンフィルム。
［８］防曇剤を０．２質量％以上２．０質量％以下含む前記［１］～［７］のいずれかに記載の二軸配向ポリプロピレンフィルム。
［９］前記基材層Ａが、メソペンタッド分率が９７．０％以上であるポリプロピレン樹脂を９０質量％以上含む前記［１］～［８］のいずれかに記載の二軸配向ポリプロピレンフィルム。
［１０］前記シール層Ｂがポリプロピレン共重合体を７０質量％以上含み、前記ポリプロピレン共重合体がプロピレン以外のα－オレフィンを４モル％以上含む前記［１］～［９］のいずれかに記載の二軸配向ポリプロピレンフィルム。
［１１］前記基材層Ａと前記シール層Ｂとの間にポリプロピレン系樹脂組成物からなる中間層Ｃを有し、前記中間層Ｃを構成するポリプロピレン系樹脂組成物の融点が前記シール層Ｂを構成するポリプロピレン系樹脂組成物の融点より高い前記［１］～［１０］のいずれかに記載の二軸配向ポリプロピレンフィルム。
［１２］厚みが１０μｍ以上１００μｍ以下である前記［１］～［１１］のいずれかに記載の二軸配向ポリプロピレンフィルム。
【発明の効果】
【０００８】
本発明のポリプロピレンフィルムは、剛性および耐熱性に優れているヒートシール性を有するフィルムであるため、包装袋としたときに袋形状を保持しやすい。また、シーラントフィルムをラミネートすることなく、高い剛性が必要とされる用途にも好適に用いることができ、フィルムの厚みを薄くしても強度を維持することができる。また、耐熱性に優れているのでヒートシールしたときにシール部のシワが少なく、袋形状としたときの外観に優れている。
【図面の簡単な説明】
【０００９】

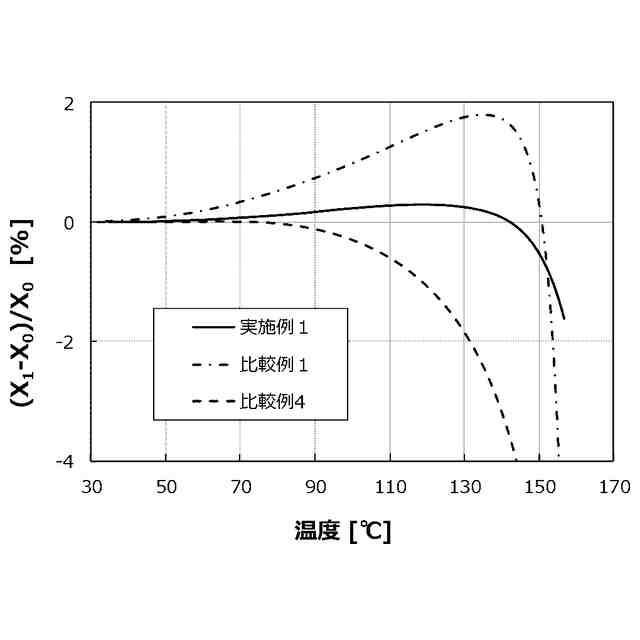

図１は、本発明に係る実施例１、比較例１および比較例４における温度とフィルム幅方向の長さとの関係を示す図である。

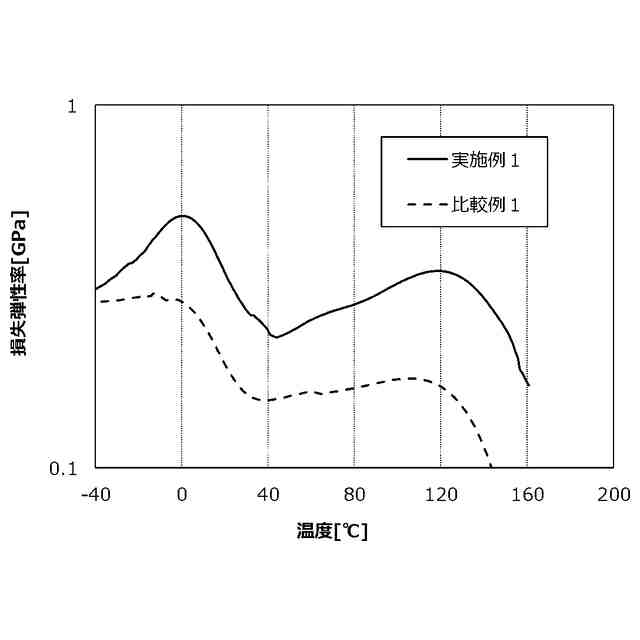

図２は、本発明に係る実施例１、及び比較例１における温度と損失弾性率との関係を示す図である。

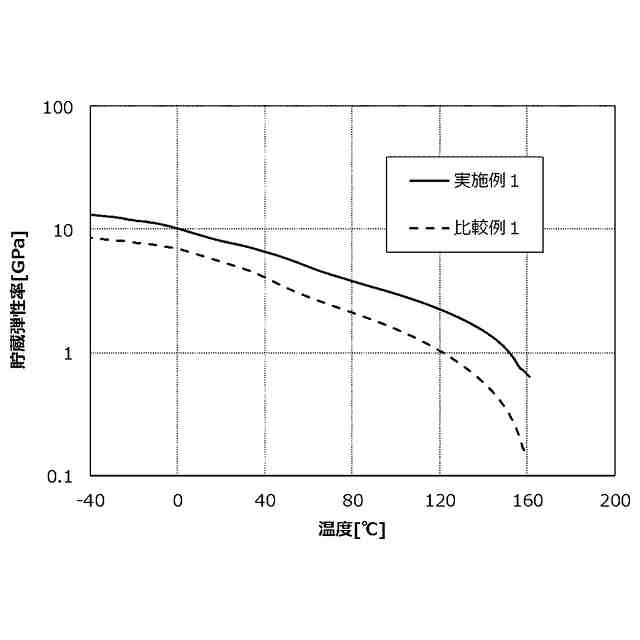

図３は、本発明に係る実施例１、及び比較例１における温度と貯蔵弾性率との関係を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の二軸配向ポリプロピレンフィルムについて説明する。

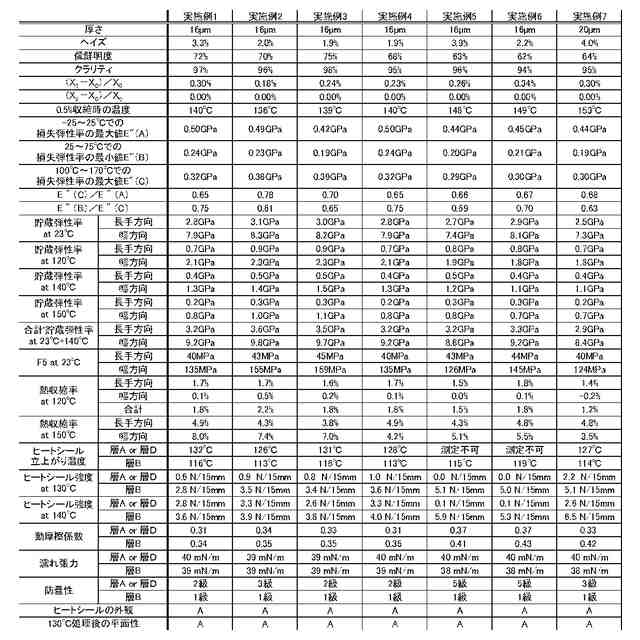

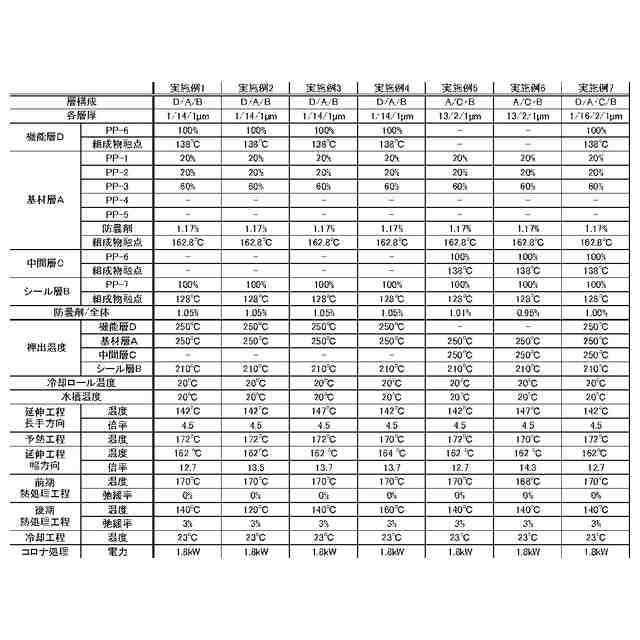

（【００１１】以降は省略されています）

関連特許
