公開番号2025119750
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014725
出願日2024-02-02
発明の名称表示装置の管理方法及び管理システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09G 5/00 20060101AFI20250807BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示装置を管理するための、表示装置の入力信号ごとの使用状況に関する情報を得る。
【解決手段】入力信号の種別を示す種別情報を前記表示装置により取得することと、前記表示装置を識別する装置識別情報と、前記種別情報と、を前記表示装置により情報処理装置に送信することと、前記情報処理装置により前記種別情報が示す種別ごとの入力信号の使用状況を示す情報を、前記装置識別情報ごとに算出することと、前記装置識別情報が対応づけられた組織識別情報であって、前記装置識別情報の前記表示装置を使用するユーザー又は前記表示装置が属する組織の識別情報である前記組織識別情報を前記情報処理装置により記憶部から取得することと、前記組織識別情報と、前記入力信号の使用状況を示す情報と、を出力することと、含む、表示装置の管理方法。
【選択図】図1
特許請求の範囲【請求項１】
表示装置に入力される入力信号の種別を示す種別情報を前記表示装置により取得することと、
前記表示装置を識別する装置識別情報と、前記種別情報と、を前記表示装置により情報処理装置に送信することと、
前記情報処理装置により前記装置識別情報と、前記種別情報と、を対応づけて記憶部に記憶させることと、
前記情報処理装置により前記種別情報が示す種別ごとの入力信号の使用状況を示す情報を、前記装置識別情報ごとに算出することと、
前記装置識別情報が対応づけられた組織識別情報であって、前記装置識別情報の前記表示装置を使用するユーザー又は前記表示装置が属する組織の識別情報である前記組織識別情報を前記情報処理装置により前記記憶部から取得することと、
前記組織識別情報と、前記入力信号の使用状況を示す情報と、を出力することと、
含む、表示装置の管理方法。
続きを表示（約 1,700 文字）【請求項２】
前記入力信号の種別を示す種別情報を取得することは、
前記入力信号の入力状況を示す情報を取得することを含み、
前記送信することは、
前記装置識別情報と、前記種別情報と、前記入力状況を示す情報と、を前記情報処理装置に送信することを含み、
前記算出することは、
前記入力信号の使用状況を示す情報として、前記入力状況を示す情報に基づき、前記表示装置に前記入力信号が入力された合計時間、又は、予め設定された期間に、前記表示装置に前記入力信号が入力された平均時間を、前記種別情報が示す前記入力信号の種別ごとに算出することを含み、
前記出力することは、
前記入力信号の使用状況を示す情報として、前記合計時間、又は、前記平均時間を出力すること、を含む、
請求項１記載の表示装置の管理方法。
【請求項３】
前記算出することは、
前記入力信号の使用状況を示す情報として、前記表示装置に前記入力信号が入力された合計回数、又は、予め設定された期間に、前記表示装置に前記入力信号が入力された回数の平均値を、前記種別情報が示す前記入力信号の種別ごとに算出することを含み、
前記出力することは、
前記入力信号の使用状況を示す情報として、前記合計回数、又は、前記入力された回数の平均値を出力すること、を含む、
請求項１記載の表示装置の管理方法。
【請求項４】
前記記憶部は、前記組織識別情報と、前記装置識別情報と、前記装置識別情報に対応する前記表示装置の機種を示す機種情報と、を対応づけて記憶し、
前記算出することは、
前記入力信号の種別ごとに算出する前記合計時間又は前記平均時間を、同一の前記組織識別情報に対応づけられた前記表示装置であって、前記機種情報が示す機種が同一の表示装置ごとに算出する、
ことを含む、請求項２記載の表示装置の管理方法。
【請求項５】
前記記憶部は、前記組織識別情報と、前記装置識別情報と、前記装置識別情報に対応する前記表示装置の機種を示す機種情報と、を対応づけて記憶し、
前記算出することは、
前記入力信号の種別ごとに算出する前記合計回数、又は、前記表示装置に前記入力信号が入力された回数の平均値を、同一の前記組織識別情報に対応づけられた前記表示装置であって、前記機種情報が示す機種が同一の表示装置ごとに算出する、
ことを含む、請求項３記載の表示装置の管理方法。
【請求項６】
前記表示装置を識別する装置識別情報は、
前記表示装置に付与されたシリアル番号、又は、前記表示装置の機種を示す機種情報を含む、請求項１から３のいずれか一項に記載の表示装置の管理方法。
【請求項７】
表示装置と、情報処理装置と、を含む管理システムであって、
前記表示装置は、
第１通信部と、
インターフェイスと、
前記インターフェイスに入力される入力信号の種別を示す種別情報を取得し、取得した前記種別情報と、前記表示装置を識別する装置識別情報と、を前記第１通信部により前記情報処理装置に送信する第１制御部と、
を備え、
前記情報処理装置は、
第２通信部と、
前記第２通信部により受信した前記装置識別情報と、前記種別情報と、を対応づけて記憶部に記憶させ、
前記情報処理装置により前記種別情報が示す種別ごとの入力信号の使用状況を示す情報を、前記装置識別情報ごとに算出し、
前記装置識別情報が対応づけられた組織識別情報であって、前記装置識別情報の前記表示装置を使用するユーザー又は前記表示装置が属する組織の識別情報である前記組織識別情報を前記情報処理装置により前記記憶部から取得し、前記組織識別情報と、前記入力信号の使用状況を示す情報と、を出力する第２制御部と、
を備える、管理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置の管理方法及び管理システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、ユーザーが使用する機器を遠隔管理する手法が知られている。例えば、特許文献１は、プロジェクターの動作状態を管理する管理システムを開示する。特許文献１に記載の管理システムは、プロジェクターの動作状況に関する情報を取得し、プロジェクターの動作状況を管理する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１５８３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、教育現場や一般消費者に表示装置が広く普及したことにより、表示装置の細かい管理を行うことのニーズがある。例えば、表示装置に入力される入力信号の種別ごとの使用状況を管理することが考えられるが、このような管理を行うためには表示装置に入力される入力信号を種別ごとに管理する必要がある。しかしながら、従来、入力信号の種別ごとの使用状況に関する情報を得る手段が無かった。
【課題を解決するための手段】
【０００５】
本開示は、表示装置に入力される入力信号の種別を示す種別情報を前記表示装置により取得することと、前記表示装置を識別する装置識別情報と、前記種別情報と、を前記表示装置により情報処理装置に送信することと、前記情報処理装置により前記装置識別情報と、前記種別情報と、を対応づけて記憶部に記憶させることと、前記情報処理装置により前記種別情報が示す種別ごとの入力信号の使用状況を示す情報を、前記装置識別情報ごとに算出することと、前記装置識別情報が対応づけられた組織識別情報であって、前記装置識別情報の前記表示装置を使用するユーザー又は前記表示装置が属する組織の識別情報である前記組織識別情報を前記情報処理装置により前記記憶部から取得することと、前記組織識別情報と、前記入力信号の使用状況を示す情報と、を出力することと、含む、表示装置の管理方法である。
【０００６】
本開示は、表示装置と、情報処理装置と、を含む管理システムであって、前記表示装置は、第１通信部と、インターフェイスと、前記インターフェイスに入力される入力信号の種別を示す種別情報を取得し、取得した前記種別情報と、前記表示装置を識別する装置識別情報と、を前記第１通信部により前記情報処理装置に送信する第１制御部と、を備え、前記情報処理装置は、第２通信部と、前記第２通信部により受信した前記装置識別情報と、前記種別情報と、を対応づけて記憶部に記憶させ、前記情報処理装置により前記種別情報が示す種別ごとの入力信号の使用状況を示す情報を、前記装置識別情報ごとに算出し、前記装置識別情報が対応づけられた組織識別情報であって、前記装置識別情報の前記表示装置を使用するユーザー又は前記表示装置が属する組織の識別情報である前記組織識別情報を前記情報処理装置により前記記憶部から取得し、前記組織識別情報と、前記入力信号の使用状況を示す情報と、を出力する第２制御部と、を備える、管理システムである。
【図面の簡単な説明】
【０００７】
情報処理システムの構成を示す図。
プロジェクターの構成を示すブロック図。

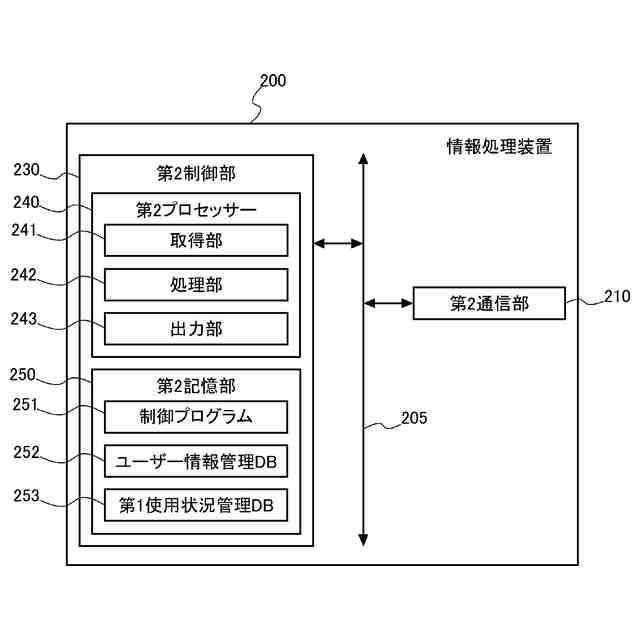

情報処理装置の構成を示すブロック図。
ユーザー管理データベースの構成の一例を示す図。
第１使用状況管理データベースの構成の一例を示す図。

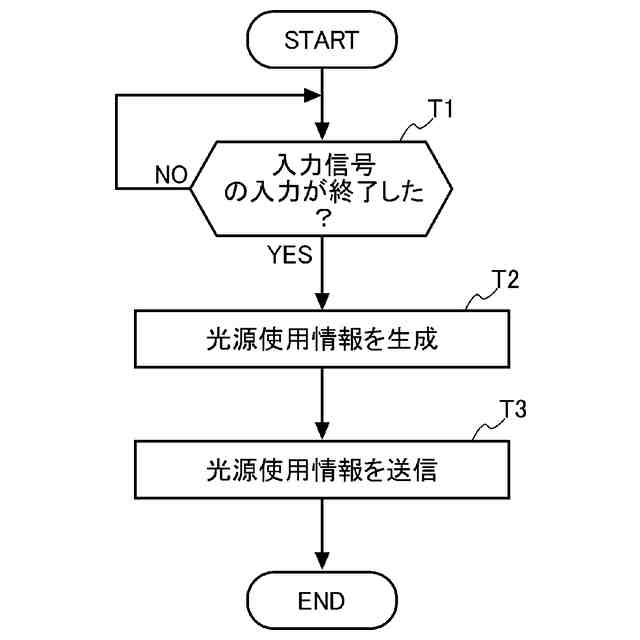

プロジェクターの動作例を示すフローチャート。

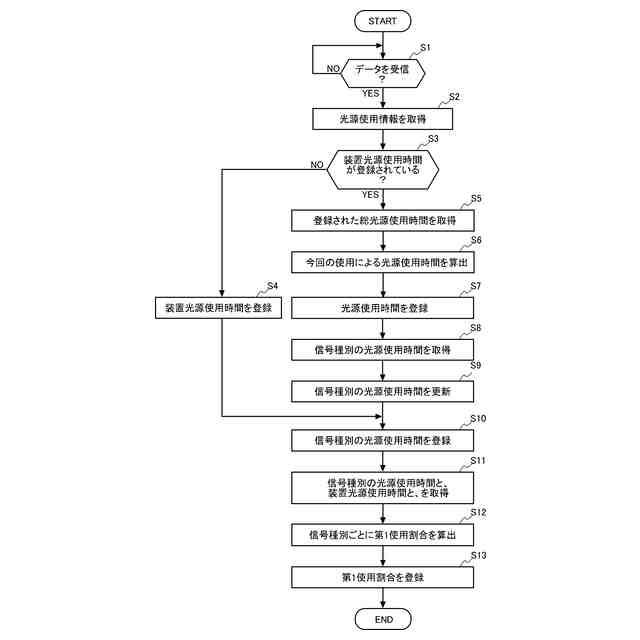

情報処理装置の第１動作例を示すフローチャート。
情報処理装置の第１動作例を示すフローチャート。

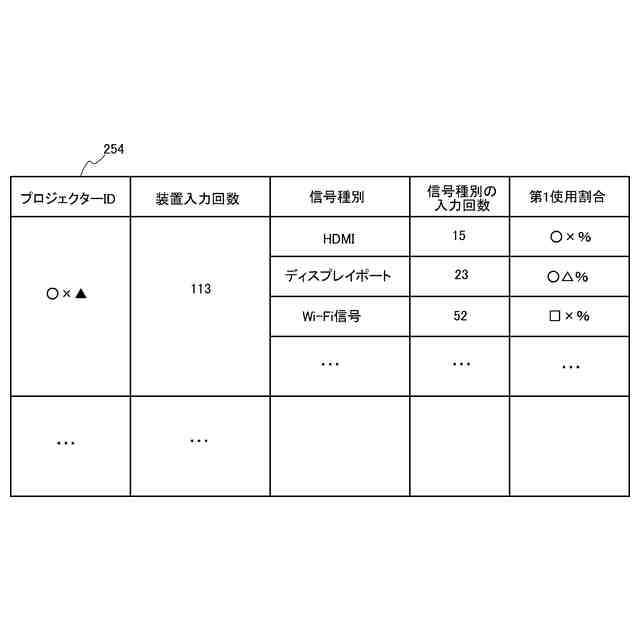

第２使用状況管理データベースの構成の一例を示す図。

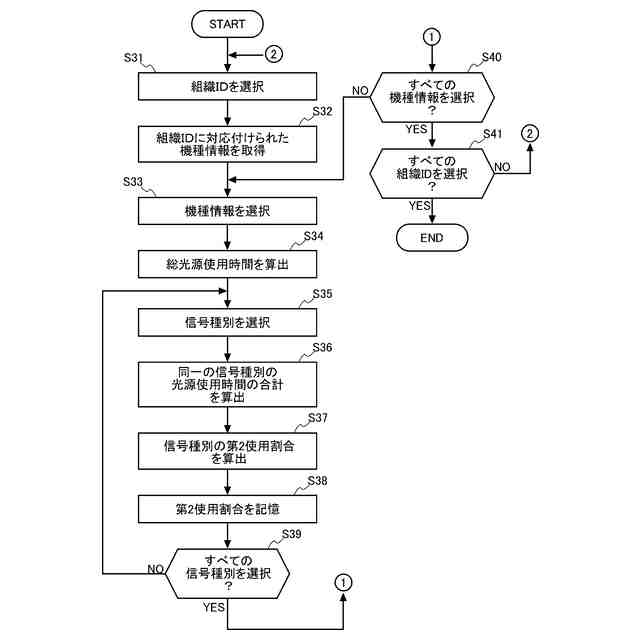

情報処理装置の第２動作例を示すフローチャート。
情報処理装置の第２動作例を示すフローチャート。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施形態について説明する。
【０００９】
［１．管理システムのシステム構成］

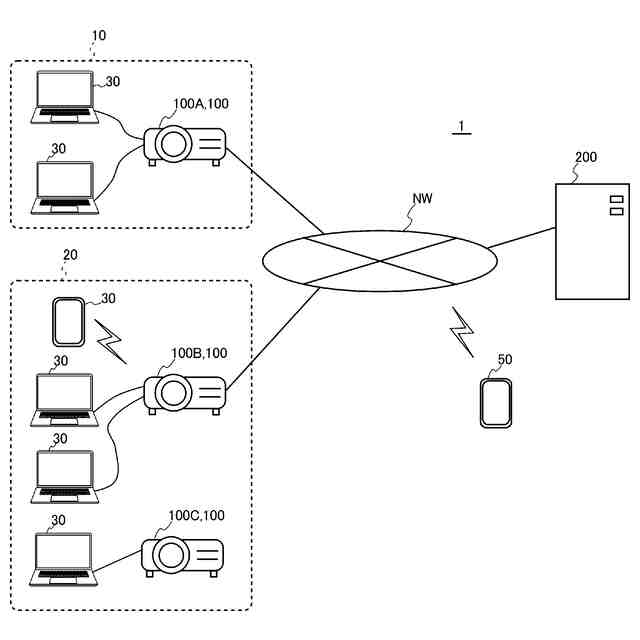

図１は、管理システム１のシステム構成を示す図である。
管理システム１は、表示装置の一例であるプロジェクター１００と、情報処理装置２００と、を備える。プロジェクター１００と情報処理装置２００とは、通信ネットワークＮＷを介して通信可能に接続される。
【００１０】
図１には、通信ネットワークＮＷを介して情報処理装置２００に接続されるプロジェクター１００として、プロジェクター１００Ａ、１００Ｂ、１００Ｃを例示するが、情報処理装置２００に接続されるプロジェクター１００の台数は任意である。
（【００１１】以降は省略されています）
