公開番号2025116459
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010895
出願日2024-01-29
発明の名称車両用表示装置
出願人日本精機株式会社
代理人
主分類G09G 3/36 20060101AFI20250801BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示の違和感を減らすことができる車両用表示装置を提供する。
【解決手段】車両用表示装置は、画像Dを表示する表示面51を有する液晶型の表示部と、表示部を照明するバックライトと、表示部の表示制御を通じて表示面51内で移動する指針D1を画像Dとして表示し、バックライトの点灯制御を通じて指針D1を含む範囲に形成され、かつ指針D1に追従して移動するディミングゾーンA2を、表示面51のうちディミングゾーンA2以外の範囲の輝度と異なる輝度で照明し、表示部の温度に応じた温度情報を取得する制御部2と、を備える。制御部2は、温度情報に係る温度が低くなるほど、指針D1の可動方向CにおけるディミングゾーンA2のサイズを大きくする。
【選択図】図4
特許請求の範囲【請求項１】
画像を表示する表示面を有する液晶型の表示部と、
前記表示部を照明するバックライトと、
前記表示部の表示制御を通じて前記表示面内で移動する移動部を前記画像として表示し、前記バックライトの点灯制御を通じて前記移動部を含む範囲に形成され、かつ前記移動部に追従して移動するディミングゾーンを、前記表示面のうち前記ディミングゾーン以外の範囲の輝度と異なる輝度で照明し、前記表示部の温度に応じた温度情報を取得する制御部と、を備え、
前記制御部は、前記温度情報に係る温度が低くなるほど、前記移動部の可動方向における前記ディミングゾーンのサイズを大きくする、
車両用表示装置。
続きを表示（約 290 文字）【請求項２】
前記制御部は、前記移動部として、第１移動部、及び、前記第１移動部とは別の前記移動部であり、前記第１移動部の移動平均速度よりも平均移動速度が高速となる第２移動部を前記画像として表示し、前記第２移動部を含む前記ディミングゾーンの前記可動方向のサイズを、前記第１移動部を含む前記ディミングゾーンの前記可動方向のサイズよりも大きくする、
請求項１に記載の車両用表示装置。
【請求項３】
前記ディミングゾーンの前記可動方向のサイズは、前記画像のコントラスト比が大きいほど、大きく設定される、
請求項１又は２に記載の車両用表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両用表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
上記特許文献１には、ローカルディミング制御可能な光源装置が開示されている。ローカルディミング制御とは、複数設けられた光源の発光輝度を個別に制御することによって、液晶表示装置のバックライトの明るさを部分的に変更し、表示画面のコントラストを高める技術である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－３５９０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の構成において、低温時に、液晶表示装置の表示の応答遅れが生じることが知られている。このため、ローカルディミング制御において、画像の部分的な表示の移動に合わせてディミングゾーン（光照射範囲）を移動させると、表示の移動がディミングゾーンの移動に対して遅延し、表示に違和感が生じるおそれがある。
【０００５】
本開示は、上記実状を鑑みてなされたものであり、表示の違和感を減らすことができる車両用表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る車両用表示装置は、
画像を表示する表示面を有する液晶型の表示部と、
前記表示部を照明するバックライトと、
前記表示部の表示制御を通じて前記表示面内で移動する移動部を前記画像として表示し、前記バックライトの点灯制御を通じて前記移動部を含む範囲に形成され、かつ前記移動部に追従して移動するディミングゾーンを、前記表示面のうち前記ディミングゾーン以外の範囲の輝度と異なる輝度で照明し、前記表示部の温度に応じた温度情報を取得する制御部と、を備え、
前記制御部は、前記温度情報に係る温度が低くなるほど、前記移動部の可動方向における前記ディミングゾーンのサイズを大きくする。
【発明の効果】
【０００７】
本開示によれば、表示の違和感を減らすことができる。
【図面の簡単な説明】
【０００８】

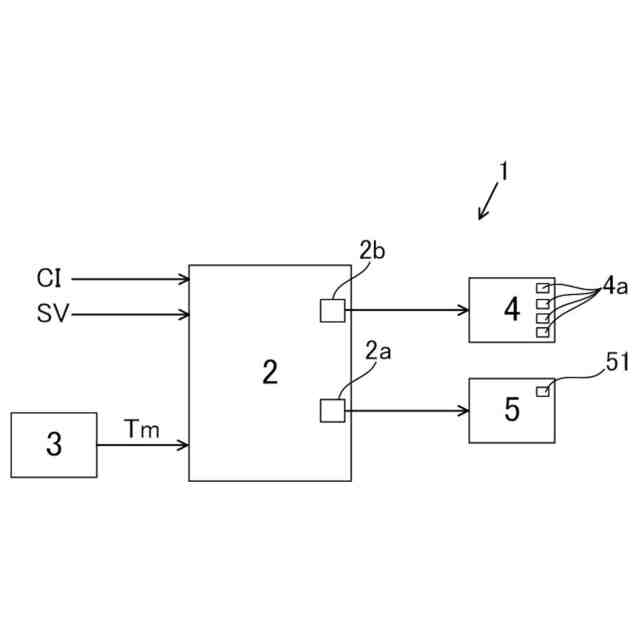

本開示の第１実施形態に係る車両用表示装置のブロック図である。

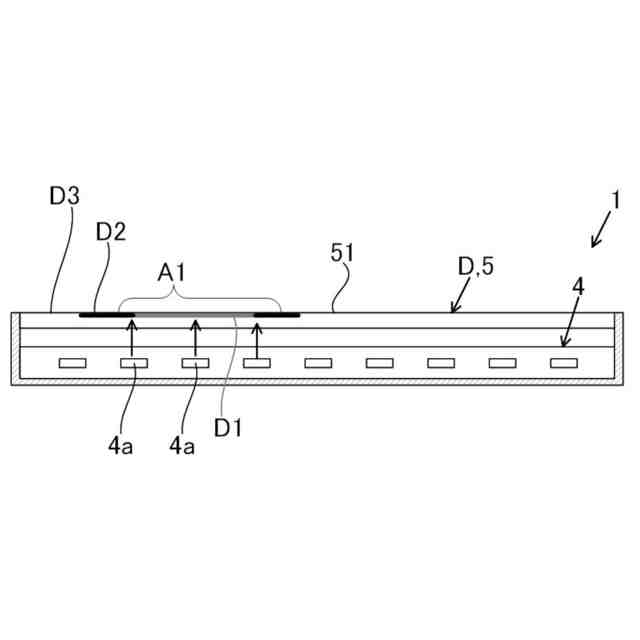

本開示の第１実施形態に係る車両用表示装置の概略断面図である。
本開示の第１実施形態に係る通常温度モードにおける画像の正面図である。

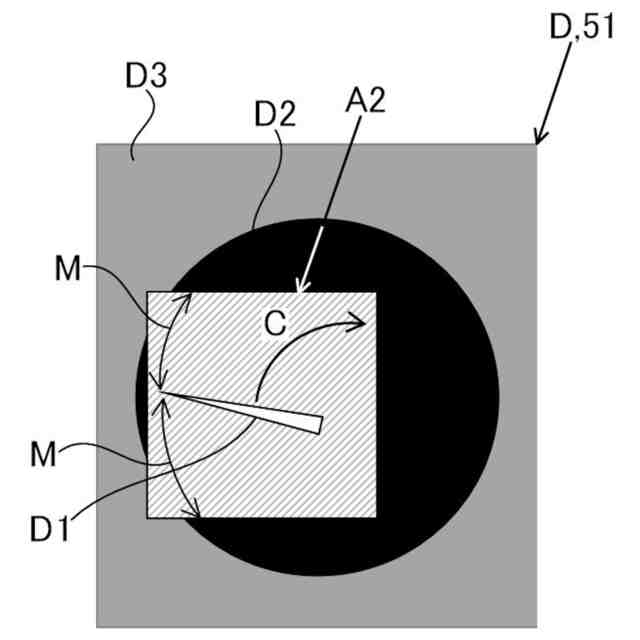

本開示の第１実施形態に係る低温度モードにおける画像の正面図である。

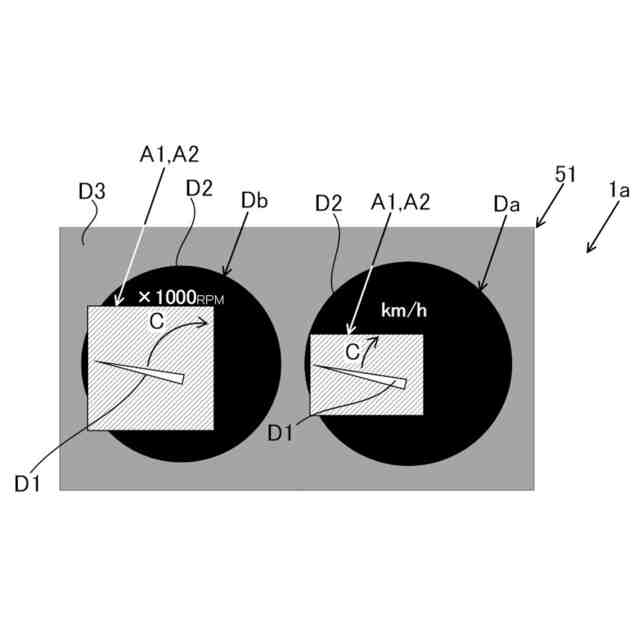

本開示の第２実施形態に係る画像の正面図である。

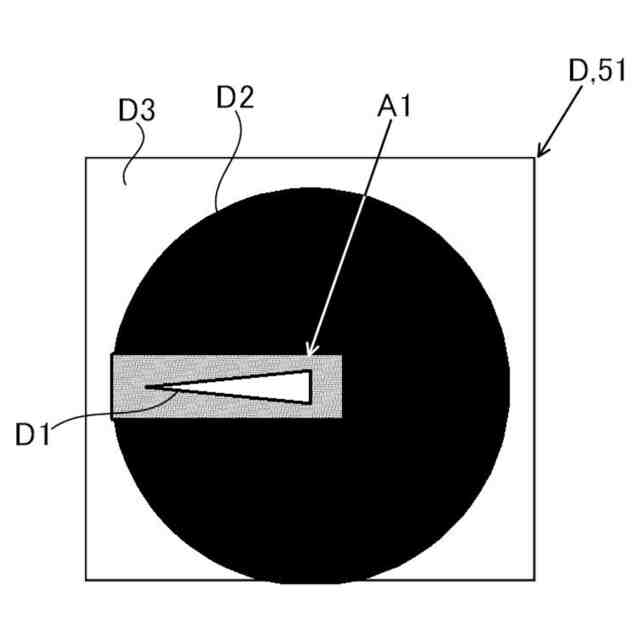

本開示の第３実施形態に係る通常温度モードにおける画像の正面図である。

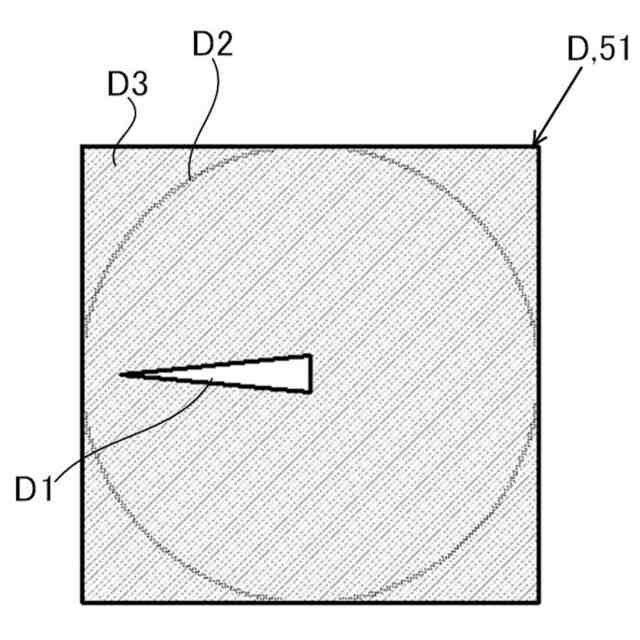

本開示の第３実施形態に係る低温度モードにおける画像の正面図である。

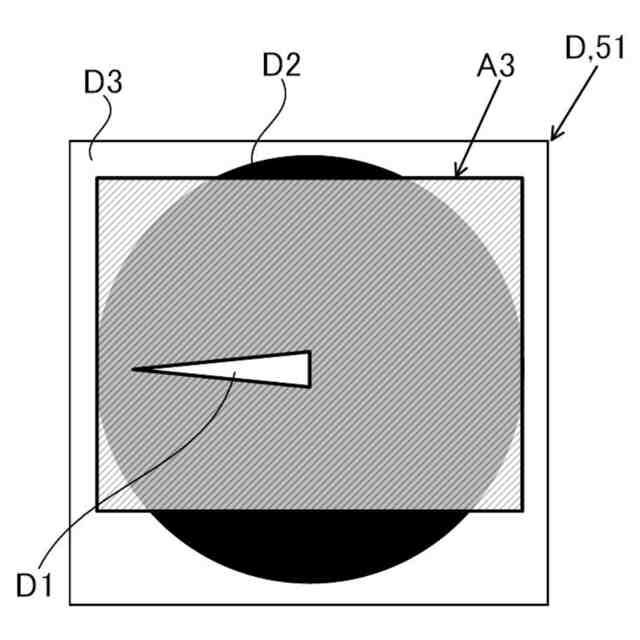

本開示の第４実施形態に係る低温度モードにおける画像の正面図である。

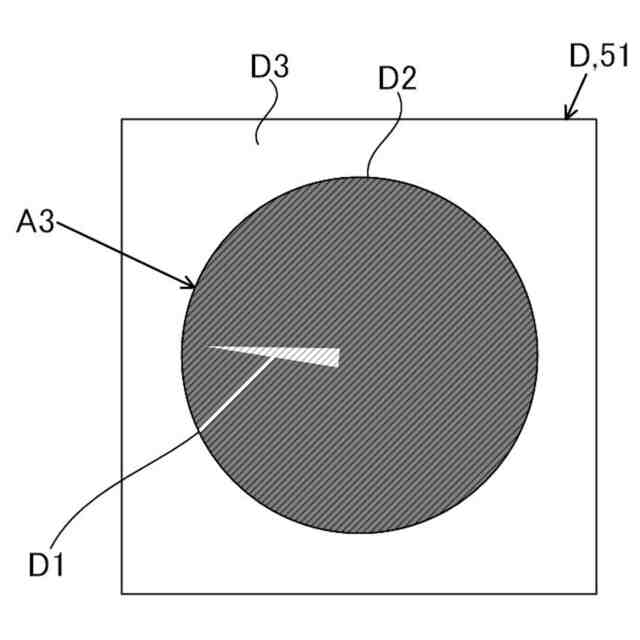

本開示の第４実施形態に係る低温度モードにおける画像の正面図である。
本開示の変形例に係る低温度モードにおける画像の正面図である。
本開示の変形例に係る画像の正面図である。
本開示の変形例に係るディミングゾーンを示す図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
本開示に係る車両用表示装置の第１実施形態について、図面を参照して説明する。この車両用表示装置は、車速又はエンジン回転数等の車両情報を表示する指針計を画像として
表示面に表示する。
【００１０】
図１に示すように、車両用表示装置１は、制御部２と、温度検知部３と、複数の光源４ａを有するバックライト４と、表示部５と、を備える。
（【００１１】以降は省略されています）
