公開番号2025117930
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012916
出願日2024-01-31
発明の名称車両用表示装置
出願人日本精機株式会社
代理人
主分類G09G 5/10 20060101AFI20250805BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】車両の内側と外側とで切り替えて表示を行う場合に、それぞれの表示における光量を調整することで視認者の視認性を向上する。
【解決手段】開口部18から表示光LをウィンドウシールドWSに向けて射出することで表示光Lが表す表示像の虚像VI及び実像RIを視認させる車両用表示装置1であって、表示素子121を備え、光源11が出射した光を透過させると共に表示像を表示する表示部12と、表示部12に表示された表示像を表す光をウィンドウシールドWSに向けて反射させる反射部13と、制御部15とを有し、制御部15は、実像RIを視認させるときの実像表示輝度設定と虚像VIを視認させるときの虚像表示輝度設定とが、互いに所定の輝度差となるように、光源11の光量を制御する光量制御処理を実行する。
【選択図】図1
特許請求の範囲【請求項１】
搭乗者が着座する座席と透光部材とを備えた車両に設けられ、射出口から表示光を前記透光部材に向けて射出することで前記表示光が表す表示像の虚像及び実像を視認させる車両用表示装置であって、
表示素子を備え、光源が出射した光を透過させると共に前記表示像を表示する表示部と、
前記表示部に表示された前記表示像を表す光を前記透光部材に向けて反射させる反射部と、
制御部と、
を有し、
前記制御部は、
前記実像を視認させるときの第１表示輝度設定と前記虚像を視認させるときの第２表示輝度設定とが、互いに所定の輝度差となるように、前記光源の光量を制御する光量制御処理を実行する
ことを特徴とする車両用表示装置。
続きを表示（約 1,400 文字）【請求項２】
前記制御部は、前記光量制御処理において、
前記第２表示輝度設定が前記第１表示輝度設定よりも明るい輝度となるように、前記光源の光量を制御する
ことを特徴とする請求項１記載の車両用表示装置。
【請求項３】
前記制御部は、前記光量制御処理において、
前記第１表示輝度設定が前記第２表示輝度設定よりも明るい輝度となるように、前記光源の光量を制御する
ことを特徴とする請求項１記載の車両用表示装置。
【請求項４】
前記制御部は、
前記車両に設けられたヘッドライトが消灯している場合、若しくは、前記車両に設けられた照度センサが検出する外光の照度が所定値未満の場合、において、前記第２表示輝度設定が前記第１表示輝度設定よりも明るい輝度となるように前記光源の光量を制御する、前記光量制御処理を実行する
ことを特徴とする請求項２記載の車両用表示装置。
【請求項５】
前記制御部は、
前記車両に設けられたヘッドライトが点灯している場合、若しくは、前記車両に設けられた照度センサが検出する外光の照度が所定値以上の場合、において、前記第１表示輝度設定が前記第２表示輝度設定よりも明るい輝度となるように前記光源の光量を制御する、前記光量制御処理を実行する
ことを特徴とする請求項３記載の車両用表示装置。
【請求項６】
前記制御部は、
前記光量制御処理における前記第１表示輝度設定及び前記第２表示輝度設定のうち、相対的に暗い一方側の輝度設定から相対的に明るい他方側の輝度設定に切り替える際には、
前記一方側の輝度設定から、前記他方側の輝度設定より暗い第１過渡輝度設定となった後、前記第１過渡輝度設定から経時的に輝度が増加して前記他方側の輝度設定となるように、前記光源の光量を制御する
ことを特徴とする請求項２乃至請求項５のいずれか１項記載の車両用表示装置。
【請求項７】
前記制御部は、
前記光量制御処理における前記第１表示輝度設定及び前記第２表示輝度設定のうち、相対的に明るい他方側の輝度設定から相対的に暗い一方側の輝度設定に切り替える際には、
前記他方側の輝度設定から、前記一方側の輝度設定より暗い第２過渡輝度設定となった後、前記第２過渡輝度設定から経時的に輝度が増加して前記一方側の輝度設定となるように、前記光源の光量を制御する
ことを特徴とする請求項２乃至請求項５のいずれか１項記載の車両用表示装置。
【請求項８】
前記反射部は、
第１光線を反射すると共に第２光線を透過する第１ミラーと、
前記第２光線を反射する第２ミラーと、
を含み、
前記第１ミラー及び前記第２ミラーは、
前記表示素子が前記第１光線を出射するときは、前記透光部材及び前記反射部を含む結像光学系の光学焦点と前記表示部との間の位置関係が、前記表示部が前記光学焦点よりも前記射出口側となる第１状態となって、前記虚像を視認させ、
前記表示素子が前記第２光線を出射するときは、前記表示部が前記光学焦点よりも前記光源側となる第２状態となって、前記実像を視認させる、
ように配置されていることを特徴とする請求項１記載の車両用表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、視認者に対して所望の表示を行う車両用表示装置に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、例えば特許文献１に記載の電子装置が知られている。この電子装置は、インストルメントパネルに取り付けられたクラスター表示ユニットとＨＵＤとを有し、車両の走行状態を判定し、その判定結果に基づき投射画像の虚像の位置がクラスター表示ユニットの近傍又はフロントガラスの前方になるようにＨＵＤの焦点距離を調整する。
【先行技術文献】
【特許文献】
【０００３】
特許第６５１６６４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の電子装置では、虚像の表示位置が車内の場合と車外の場合とで切り替えられるため、環境光と一緒に見る車外表示の場合と車内表示の場合とでは見え方が異なる。そのため、一方の表示から他方の表示に表示位置を切り替えて視認するとき（又は同時に視認するとき）に、輝度差を感じて眩しい場合があるという問題があった。
【０００５】
そこで、本発明は、上記問題点に鑑みてなされたものであり、車両の内側と外側とで切り替えて表示を行う場合に、それぞれの表示における光量を調整することで視認者の視認性を向上する車両用表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、搭乗者ＤＲが着座する座席と透光部材ＷＳとを備えた車両Ｃに設けられ、射出口１７から表示光Ｌ１，Ｌ２を前記透光部材ＷＳに向けて射出することで前記表示光Ｌ１，Ｌ２が表す表示像の虚像ＶＩ及び実像ＲＩを視認させる車両用表示装置１であって、表示素子を備え、光源１１が出射した光を透過させると共に前記表示像を表示する表示部１２と、前記表示部１２に表示された前記表示像を表す光を前記透光部材ＷＳに向けて反射させる反射部１３と、制御部１５と、を有し、前記制御部１５は、前記実像ＲＩを視認させるときの第１表示輝度設定と前記虚像ＶＩを視認させるときの第２表示輝度設定とが、互いに所定の輝度差となるように、前記光源１１の光量を制御する光量制御処理（Ｓ３、Ｓ４、Ｓ６及びＳ７）を実行することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、光源の光量を調整することで、車両の搭乗者に実像と虚像とを適正な輝度差で視認させることができる。
【図面の簡単な説明】
【０００８】

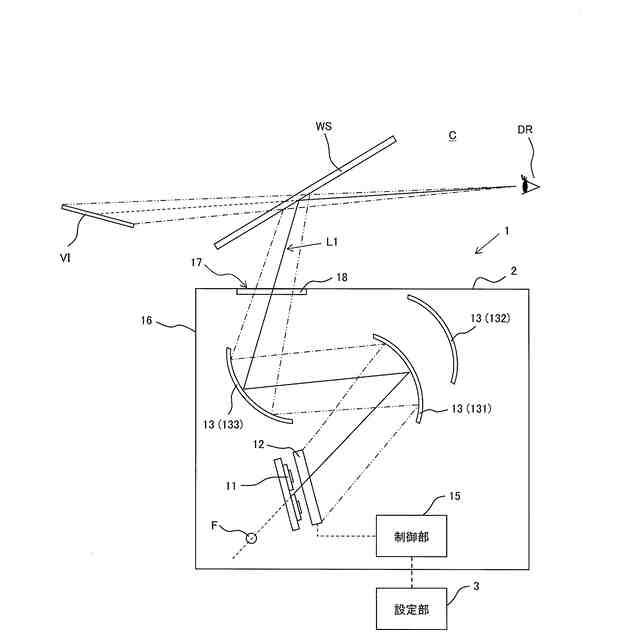

本発明の第１の実施形態に係る車両用表示装置において虚像を生成する場合の構成を示す図。
本発明の第１の実施形態に係る車両用表示装置において実像を生成する場合の構成を示す図。
本発明の第１の実施形態に係る車両用表示装置におけるＨＵＤ装置の光源及び表示部の構造を示す模式図。
本発明の第１の実施形態に係る車両用表示装置の制御部の構成を説明するための機能ブロック図。

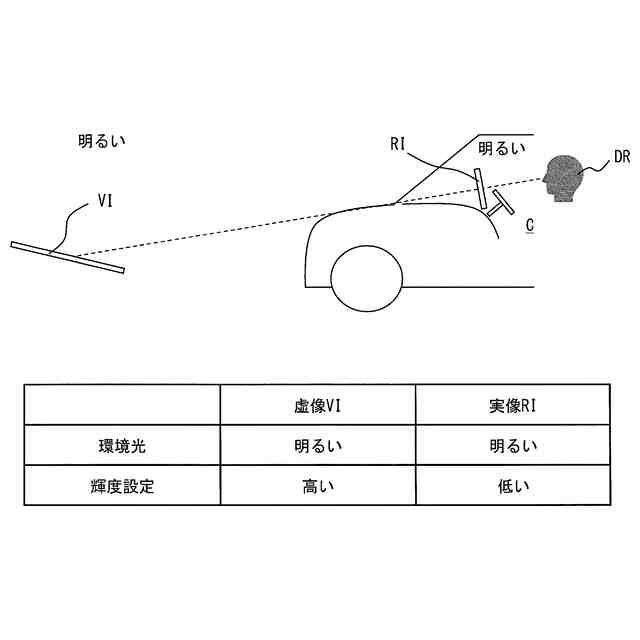

昼間の環境光に対する輝度の設定を示す図。

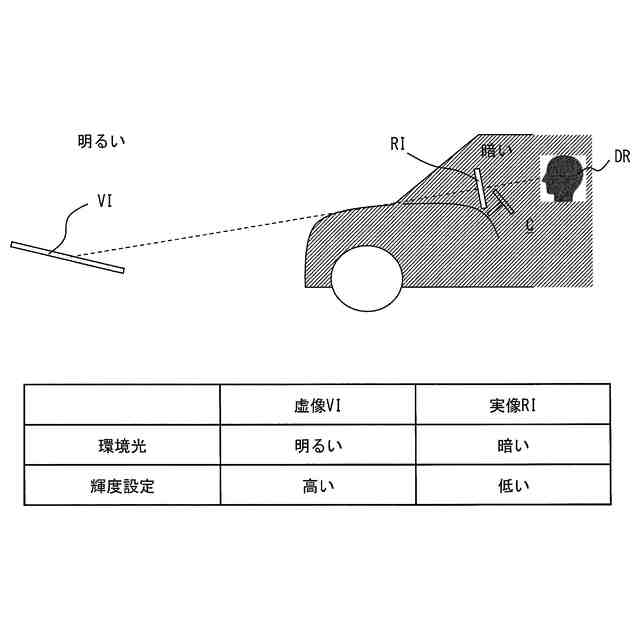

夕方の環境光に対する輝度の設定を示す図。

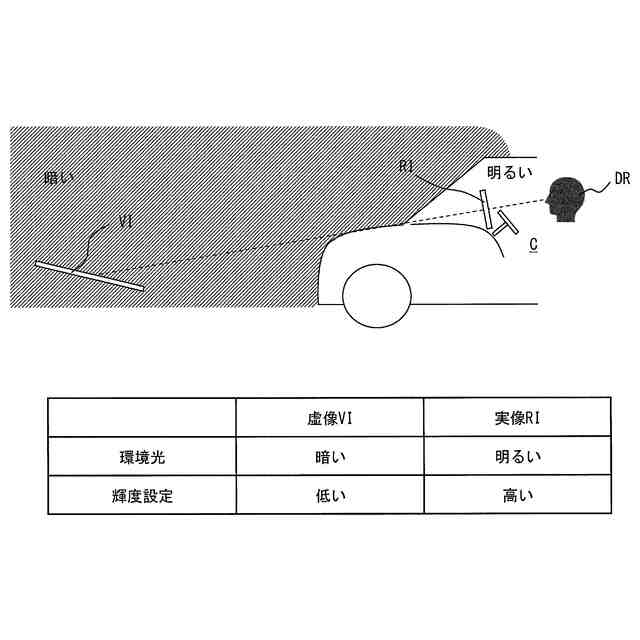

夜間の環境光に対する輝度の設定を示す図。

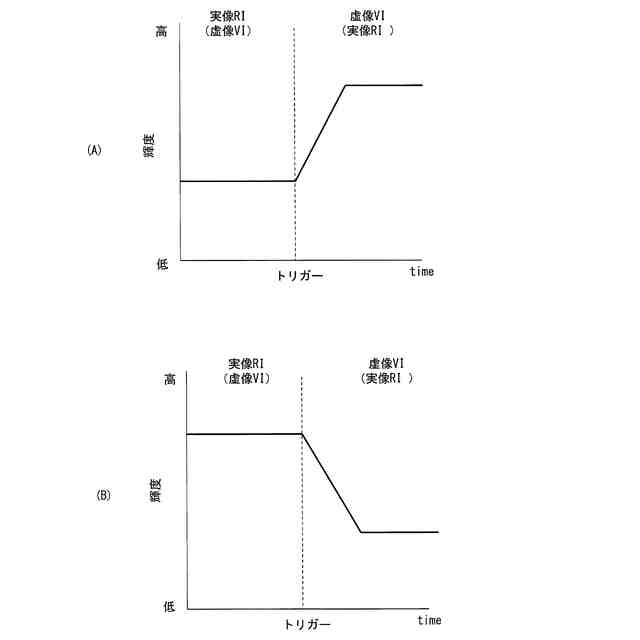

本発明の第１の実施形態に係る車両用表示装置において、実像表示と虚像表示とを切り替える場合の輝度の変化の一例を示す図。
昼間又は夕方において実像表示と虚像表示とを切り替える場合の輝度の変化態様の一例を示す図。
夜間において実像表示と虚像表示とを切り替える場合の輝度の変化態様の一例を示す図。
本発明の第１の実施形態に係る車両用表示装置における制御部の動作を示すフローチャート。
本発明の第２の実施形態に係る車両用表示装置の構成を示す図。
【発明を実施するための形態】
【０００９】
（本発明の第１の実施形態）
本実施形態に係る車両用表示装置について、図１ないし図１１を用いて説明する。図１は、本実施形態に係る車両用表示装置において虚像を生成する場合の構成を示す図、図２は、本実施形態に係る車両用表示装置において実像を生成する場合の構成を示す図である。
【００１０】
図１及び図２において、車両用表示装置１は、ヘッドアップディスプレイ装置（以下、ＨＵＤ装置という）２と、当該ＨＵＤ装置２の制御に用いる設定情報を記憶する設定部３とを備える。ＨＵＤ装置２は、例えば配線基板に実装された可視波長域の光を出す発光ダイオードからなり、白色の光を発する光源１１と、当該光源１１から入射した光で画像を生成し、出射する光の偏光を互いに異なる第１偏光と第２偏光とに切り替えて表示する表示部１２と、表示部１２に表示された表示像を表す表示光Ｌ（図１の場合は虚像ＶＩの表示像を表す表示光Ｌ１、図２の場合は実像ＲＩの表示像を表す表示光Ｌ２）をウィンドウシールドＷＳ（透光部材）に向けて反射する反射部１３と、表示部１２における表示内容の制御、第１偏光及び第２偏光の切り替え制御、並びに、光源１１が出射する光の光量を調整して輝度の制御を行う制御部１５とを備え、これらが筐体１６に収容される。筐体１６には表示光Ｌが射出される開口部１７（射出口）が設けられ、当該開口部１７には内部を保護するためのカバーガラス１８が配置される。ウィンドウシールドＷＳは投光部材の一例、開口部１７は射出口の一例である。
（【００１１】以降は省略されています）
