発明の名称挿抜構造、挿抜方法、光伝送装置、制御方法及び制御プログラム
出願人日本電気株式会社
代理人個人
主分類H04B 10/40 20130101AFI20250807BHJP(電気通信技術)
要約【課題】光トランシーバを安全に挿抜することが可能な挿抜構造、挿抜方法、光伝送装置、制御方法及び制御プログラムを提供する。
【解決手段】光トランシーバの挿抜構造1は、光伝送装置10と、光伝送装置10のポート11に対し挿抜可能な光トランシーバ20と、ポート11に挿入された光トランシーバ20のポートからの露出部分を覆うカバー30と、を備え、光トランシーバ20を覆うカバー30を、固定部材31により光伝送装置10の取り付け部12に着脱可能に固定する。

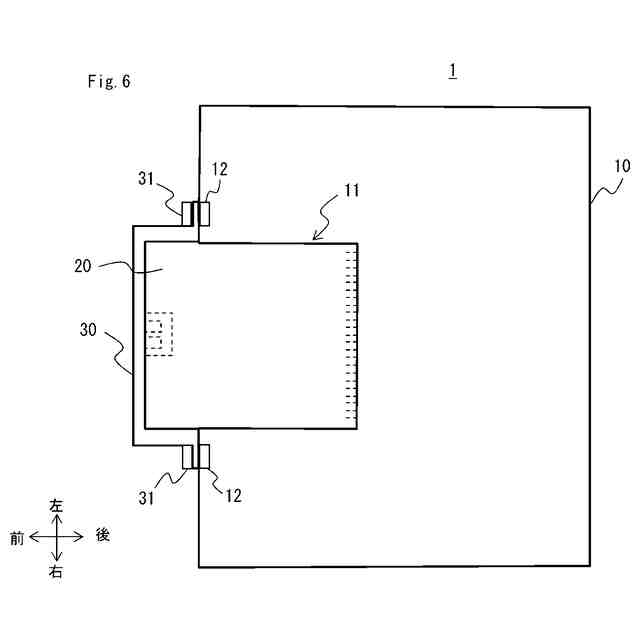

【選択図】図6
特許請求の範囲【請求項１】

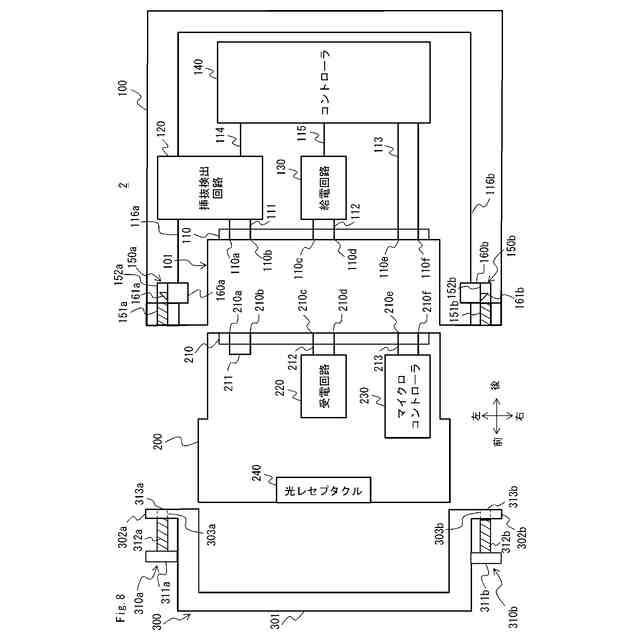

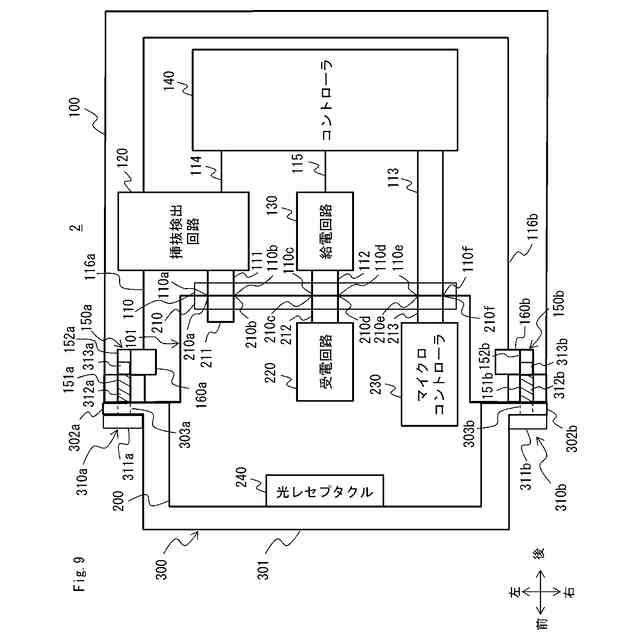

光伝送装置と、
前記光伝送装置のポートに対し挿抜可能な光トランシーバと、
前記ポートに挿入された光トランシーバの前記ポートからの露出部分を覆うカバーと、
を備え、
前記光トランシーバを覆うカバーを、固定部材により前記光伝送装置の取り付け部に着脱可能に固定する、
挿抜構造。
続きを表示（約 1,300 文字）【請求項２】
前記光伝送装置は、
前記取り付け部から前記固定部材の取り外しが開始されたことを検出する検出部と、
前記検出した結果に基づいて、前記光トランシーバの抜去前に必要な処理を実行する制御部と、
を備える請求項１に記載の挿抜構造。
【請求項３】
前記取り付け部は、前記固定部材を挿入可能であり、
前記検出部は、前記固定部材が前記取り付け部から抜去される途中であることを検出する、
請求項２に記載の挿抜構造。
【請求項４】
前記固定部材は、ネジであり、
前記取り付け部は、前記ネジを挿入するネジ穴であり、
前記検出部は、前記ネジ穴の底部における前記ネジの先端部の有無を検出するスイッチである、
請求項３に記載の挿抜構造。
【請求項５】
前記固定部材は、前記ポートの開口部の外周部で前記カバーを固定する第１の固定部材及び第２の固定部材を含む、
請求項１乃至４のいずれか一項に記載の挿抜構造。
【請求項６】
前記ポートは、電気的に接続する複数の端子を備え、
前記第１の固定部材及び前記第２の固定部材は、前記ポートの開口部の外周部のうち、前記ポートにおける複数の端子が並ぶ方向の両側で、前記カバーを固定する、
請求項５に記載の挿抜構造。
【請求項７】
光伝送装置のポートに対し挿抜可能な光トランシーバを挿入し、
前記ポートに挿入された光トランシーバの前記ポートからの露出部分を、カバーにより覆い、
前記光トランシーバを覆うカバーを、固定部材により前記光伝送装置に着脱可能に固定する、
挿抜方法。
【請求項８】

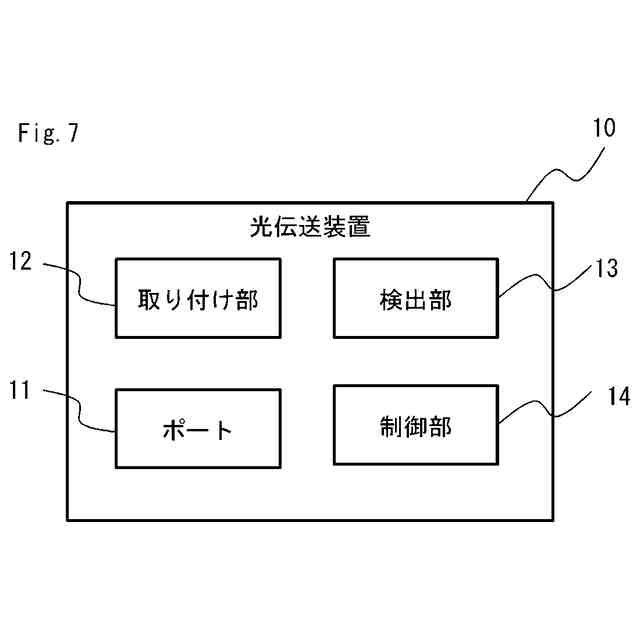

光トランシーバを挿抜可能なポートと、
前記ポートに挿入された光トランシーバの前記ポートからの露出部分を覆うカバーを、固定部材により着脱可能に固定するための取り付け部と、
前記取り付け部から前記固定部材の取り外しが開始されたことを検出する検出部と、
前記検出した結果に基づいて、前記光トランシーバの抜去前に必要な処理を実行する制御部と、
を備える光伝送装置。
【請求項９】
光伝送装置のポートに挿入された光トランシーバの前記ポートからの露出部分を覆うカバーが、固定部材により前記光伝送装置の取り付け部に着脱可能に固定されている場合に、前記取り付け部から前記固定部材の取り外しが開始されたことを検出し、
前記検出した結果に基づいて、前記光トランシーバの抜去前に必要な処理を実行する、
制御方法。
【請求項１０】
光伝送装置のポートに挿入された光トランシーバの前記ポートからの露出部分を覆うカバーが、固定部材により前記光伝送装置の取り付け部に着脱可能に固定されている場合に、前記取り付け部から前記固定部材の取り外しが開始されたことを検出し、
前記検出した結果に基づいて、前記光トランシーバの抜去前に必要な処理を実行する、
処理をコンピュータに実行させるための制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、挿抜構造、挿抜方法、光伝送装置、制御方法及び制御プログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

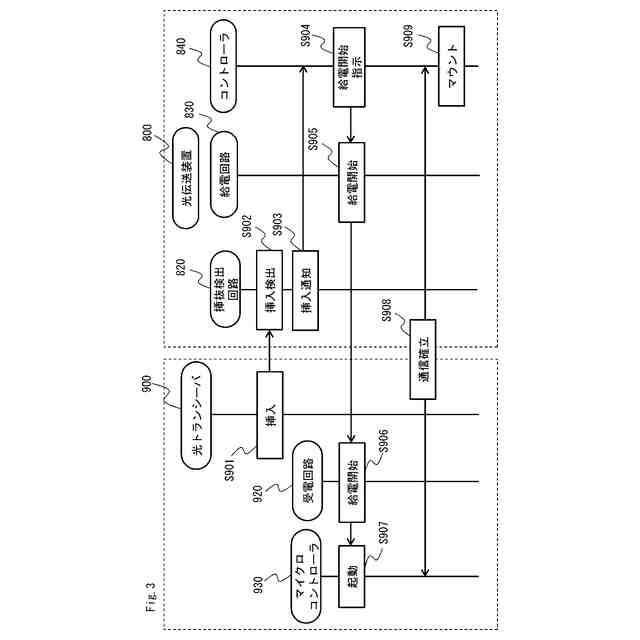

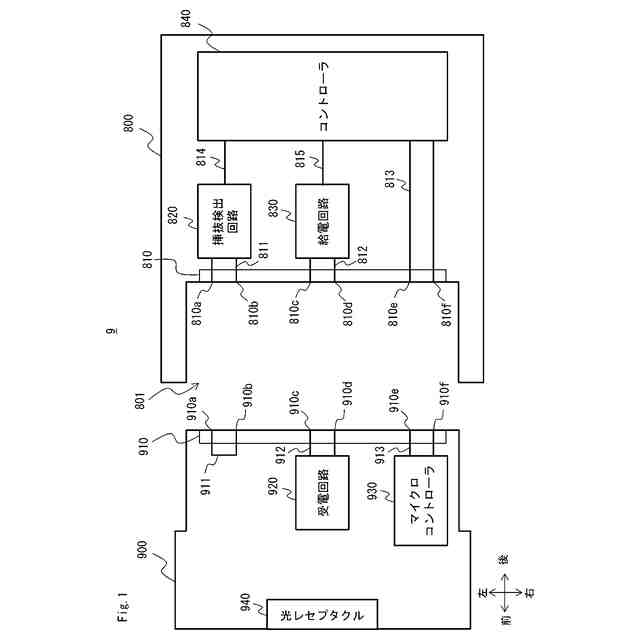

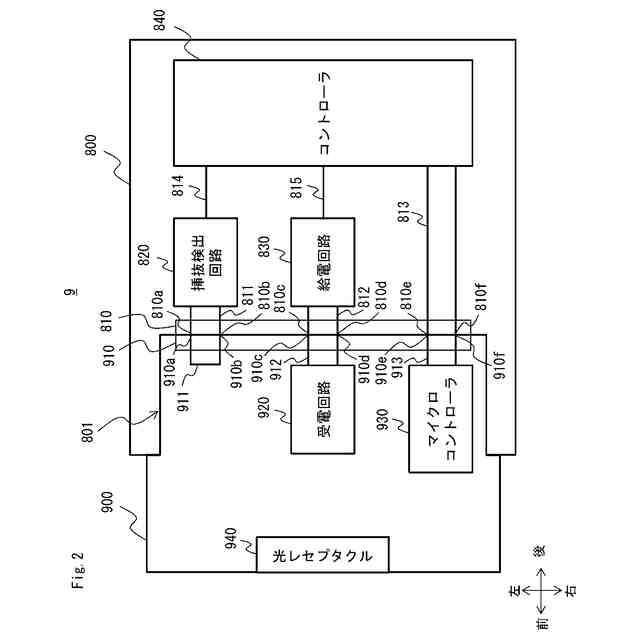

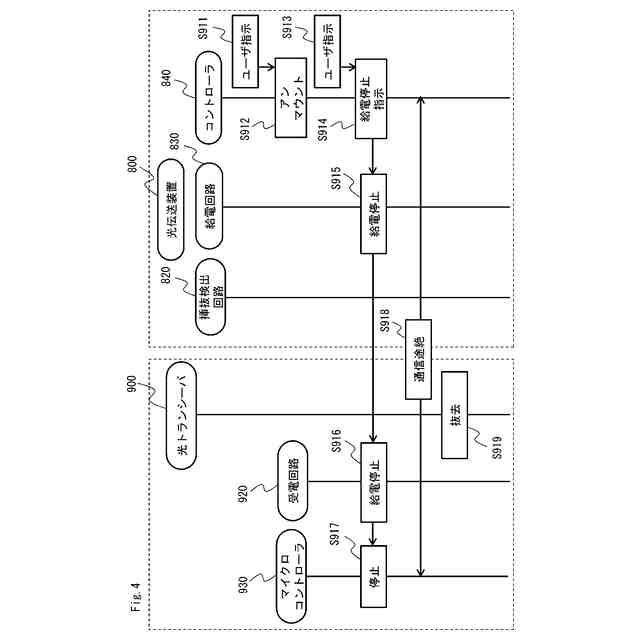

光伝送装置では、光信号を送受信する光トランシーバが利用されている。これまで、光伝送装置の基板上に固定する光トランシーバが主に利用されていた。近年では、光伝送装置に対し挿抜可能（プラガブル）な光トランシーバが普及しつつある。例えば、特許文献１には、活線挿抜可能な光トランシーバが記載されている。なお、挿抜とは、挿入及び抜去のいずれか、または、両方を含む場合がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０９２８５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような関連する光トランシーバは、活線挿抜可能な光トランシーバである。一方、活線挿抜に対応していない光トランシーバも開発されている。例えば、このような光トランシーバを安全に挿抜することが望まれる。
【０００５】
本開示は、このような課題に鑑み、光トランシーバを安全に挿抜することが可能な挿抜構造、挿抜方法、光伝送装置、制御方法及び制御プログラムを提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る挿抜構造は、光伝送装置と、前記光伝送装置のポートに対し挿抜可能な光トランシーバと、前記ポートに挿入された光トランシーバの前記ポートからの露出部分を覆うカバーと、を備え、前記光トランシーバを覆うカバーを、固定部材により前記光伝送装置の取り付け部に着脱可能に固定するものである。
【０００７】
本開示の一態様に係る挿抜方法は、光伝送装置のポートに対し挿抜可能な光トランシーバを挿入し、前記ポートに挿入された光トランシーバの前記ポートからの露出部分を、カバーにより覆い、前記光トランシーバを覆うカバーを、固定部材により前記光伝送装置に着脱可能に固定するものである。
【０００８】
本開示の一態様に係る光伝送装置は、光トランシーバを挿抜可能なポートと、前記ポートに挿入された光トランシーバの前記ポートからの露出部分を覆うカバーを、固定部材により着脱可能に固定するための取り付け部と、前記取り付け部から前記固定部材の取り外しが開始されたことを検出する検出部と、前記検出した結果に基づいて、前記光トランシーバの抜去前に必要な処理を実行する制御部と、を備えるものである。
【０００９】
本開示の一態様に係る制御方法は、光伝送装置のポートに挿入された光トランシーバの前記ポートからの露出部分を覆うカバーが、固定部材により前記光伝送装置の取り付け部に着脱可能に固定されている場合に、前記取り付け部から前記固定部材の取り外しが開始されたことを検出し、前記検出した結果に基づいて、前記光トランシーバの抜去前に必要な処理を実行するものである。
【００１０】
本開示の一態様に係る制御プログラムは、光伝送装置のポートに挿入された光トランシーバの前記ポートからの露出部分を覆うカバーが、固定部材により前記光伝送装置の取り付け部に着脱可能に固定されている場合に、前記取り付け部から前記固定部材の取り外しが開始されたことを検出し、前記検出した結果に基づいて、前記光トランシーバの抜去前に必要な処理を実行する、処理をコンピュータに実行させるための制御プログラムである。
【発明の効果】
