公開番号2025122440
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017914
出願日2024-02-08
発明の名称アダプタ及びこれを用いた流量制御弁の取付構造
出願人SMC株式会社
代理人個人,個人,個人
主分類F16K 27/00 20060101AFI20250814BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】第1ボディに突設された第2ボディの先端部にダイヤル部を有した流量制御弁を、プレートの取付孔に取り付ける作業を容易にするアダプタ及び流量制限の取付構造を提供する。

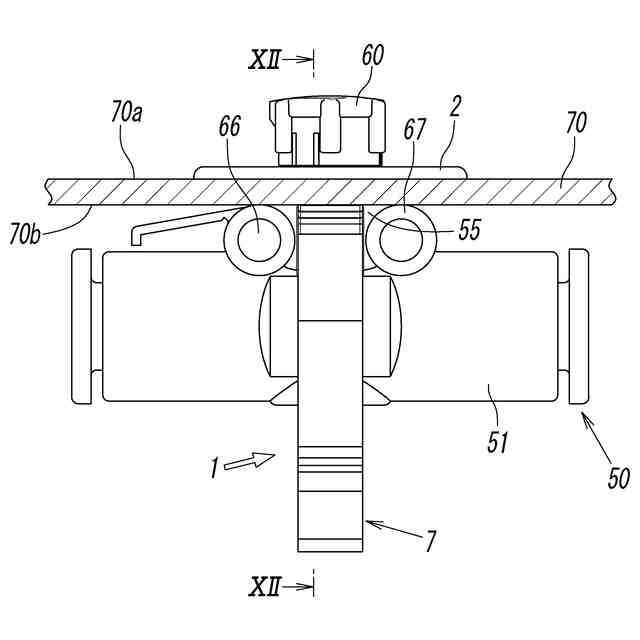

【解決手段】アダプタ1は、第1ボディ51と、この中間部から突設されて先端部にダイヤル部60を有した第2ボディ55とを有する流量制御弁50を、プレート70の取付孔に取り付ける。アダプタ1は、プレートの表面の取付孔周りに下面を当接させて、ダイヤル部を取付孔を通じて表面側へ貫通させるためのリング部2と、リング部の径方向両端部の下面から垂下して流量制御弁を両側から挟持するための第1及び第2保持用脚部7、8と、これら脚部同士を連結するロックアームとを有する。ロックアームの基端部は第1保持用脚部の下端部に回動可能に連結され、ロックアームの先端部は第2保持用脚部の下端部に設けた係合部に係脱可能な被係合部を有する。
【選択図】図2
特許請求の範囲【請求項１】
両端部に入出力ポートが設けられた第１ボディと、前記第１ボディの長手方向の中間部から上方へ突設されて上端部に流量調整部を有した第２ボディと、を有する流量制御弁を、プレートの取付孔を通じて取り付けるためのアダプタであって、
前記アダプタは、前記プレートの表面における前記取付孔の周囲に下面を当接させて、前記流量調整部を前記取付孔を通じて前記表面側へ貫通させるためのリング部と、前記リング部の径方向両端部の前記下面から垂下されていて、前記取付孔を通じて前記プレートの裏面側へ突出させて状態で、前記流量制御弁の前記第２ボディを両側から挟持するための第１保持用脚部及び第２保持用脚部と、前記第１及び第２保持用脚部同士を相互に連結させるロックアームと、を有し、
前記ロックアームの基端部は、前記第１保持用脚部の先端部に回動可能に連結されていて、前記ロックアームの先端部は、前記第２保持用脚部の先端部に設けられた係合部に対して係脱可能な被係合部を有している、
ことを特徴とするアダプタ。
続きを表示（約 2,000 文字）【請求項２】
前記リング部には、その径方向両端部の前記下面から突出する一対の嵌合突部が設けられており、
前記嵌合突部は、前記取付孔の内面に当接させるための側面を有している、
ことを特徴とする請求項１に記載のアダプタ。
【請求項３】
前記嵌合突部の前記側面には、前記プレートの前記取付孔の前記内面に設けられた係合溝に係合させるための突出部が設けられている、
ことを特徴とする請求項２に記載のアダプタ。
【請求項４】
前記嵌合突部は、その先端部に先端面を有し、
前記嵌合突部の前記先端面は、これに前記流量制御弁を当接させて前記流量制御弁の上方への位置決めが可能である、
ことを特徴とする請求項２又は３に記載のアダプタ。
【請求項５】
前記リング部には、さらに、その径方向両端部の前記下面から垂下された一対のばね係止片が設けられており、
前記一対のばね係止片のそれぞれは、先端側に向かって径方向外側に傾斜すると共に、径方向内側に弾性変形可能である、
ことを特徴とする請求項１に記載のアダプタ。
【請求項６】
前記ばね係止片には、その基端側を向いて前記プレートの前記裏面に当接させるための段部が設けられており、
前記段部は、前記ばね係止片の径方向外側を向く外面において、階段状に複数段形成されている、
ことを特徴とする請求項５に記載のアダプタ。
【請求項７】
前記一対のばね係止片は、前記第１及び第２保持用脚部のそれぞれの径方向外側に配されており、
前記一対のばね係止片のそれぞれの先端部には、下方へ延びるガイド板が連結されており、
それらの前記ガイド板は、前記一対のばね係止片のそれぞれの先端部から下方に向かって径方向内側に傾斜していて、それらの前記ガイド板の下端部が前記第１又は第２保持用脚部のうち、それらの前記ガイド板が隣接する保持用脚部に連結されていている、
ことを特徴とする請求項６に記載のアダプタ。
【請求項８】
前記ロックアームは、前記第１保持用脚部の先端部に連結されたアーム本体部と、前記アーム本体部の先端部から突出するアーム屈曲部と、前記アーム屈曲部の先端部に設けられた前記被係合部と、を有してなり、
前記被係合部は、前記アーム屈曲部の先端部から突出する突起部を有しており、
前記第２保持用脚部の前記係合部は、前記第２保持用脚部の外面に形成されて前記突起部が係合可能な凹部を有しており、
前記第２保持用脚部における前記凹部よりも先端側の外面には、前記凹部側に向かって径方向外側へ傾斜して、前記突起部の移動を案内する傾斜ガイド面が設けられている、
ことを特徴とする請求項１に記載のアダプタ。
【請求項９】
前記第１及び第２保持用脚部のそれぞれの内面には、径方向内側へ突出するストッパ部が設けられており、
前記ストッパ部は、前記第１及び第２保持用脚部間に挟持された前記流量制御弁を下方から支持するための当接面を有している、
ことを特徴とする請求項１に記載のアダプタ。
【請求項１０】
流量調整部を有した流量制御弁を、アダプタを介してプレートの取付孔に取り付ける前記流量制御弁の取付構造であって、
前記流量制御弁は、両端部に入出力ポートが設けられた第１ボディと、前記第１ボディの長手方向の中間部から上方へ突設されて上端部に前記流量調整部を有した第２ボディと、を備え、
前記プレートは、前記流量調整部が挿通可能な前記取付孔を有し、
前記アダプタは、前記プレートの表面における前記取付孔の周囲に当接されるリング部と、前記リング部の径方向両端部の下面から垂下されていて、前記流量制御弁を両側から挟持する第１保持用脚部及び第２保持用脚部と、前記第１及び第２保持用脚部同士を相互に連結させるロックアームと、を有し、
前記ロックアームの基端部は、前記第１保持用脚部の先端部に回動可能に連結されていて、前記ロックアームの先端部は、前記第２保持用脚部の先端部に設けられた係合部に対して係脱可能な被係合部を有しており、
前記リング部が前記プレートの前記表面に当接して、前記第１及び第２保持用脚部が前記取付孔を通じて前記プレートの裏面側へ突出し、前記流量調整部が前記取付孔を通じて前記表面側へ貫通されて、前記第１及び第２保持用脚部間に前記流量制御弁の前記第２ボディが挟持されており、前記ロックアームによって前記第１及び第２保持用脚部同士が相互に連結されている、
ことを特徴とする前記流量制御弁の取付構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、第１ボディの中間部から突設された第２ボディの先端部に流量調整部を有した流量制御弁を、プレートに取り付けるためのアダプタ及びこれを用いた流量制御弁の取付構造に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
第１ボディの中間部から突設された第２ボディの先端部に流量調整部を有した流量制御弁は、従来より各種形態のものが知られている。この従来の流量制御弁は、例えば特許文献１及び２に記載されているように、第１円筒部（第１ボディ）と、この第１円筒部の中間部から下方へ延在する第２円筒部と、第２円筒部の上端から上方へ突出する第３円筒部（第２ボディ）と、第３円筒部の先端部に配された流量調整用のハンドル（流量調整部）と、を有して構成されている。
【０００３】
ところで、このような流量制御弁は、例えばプレートに取り付けられた状態で使用されるが、この取り付けには、例えばナットを用いて取り付けることが考えられる。しかしながら、ナットの締結作業は、工具を使用する作業であり、工具の準備や締結作業は煩雑になりがちである。このため、流量制御弁をプレートに取り付ける作業を容易に行うことができる手法が望まれている。
【先行技術文献】
【特許文献】
【０００４】
再表２０１１／０２４２７５号公報
意匠登録第１５２０２１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明の技術的課題は、第１ボディの中間部から突設された第２ボディの先端部に流量調整部を有した流量制御弁を、プレートに取り付ける場合に、この取付作業を容易に行うことができるアダプタ及びこれを用いた流量制御弁の取付構造を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係るアダプタは、両端部に入出力ポートが設けられた第１ボディと、前記第１ボディの長手方向の中間部から上方へ突設されて上端部に流量調整部を有した第２ボディと、を有する流量制御弁を、プレートの取付孔を通じて取り付けるためのアダプタであって、前記アダプタは、前記プレートの表面における前記取付孔の周囲に下面を当接させて、前記流量調整部を前記取付孔を通じて前記表面側へ貫通させるためのリング部と、前記リング部の径方向両端部の前記下面から垂下されていて、前記取付孔を通じて前記プレートの裏面側へ突出させて状態で、前記流量制御弁の前記第２ボディを両側から挟持するための第１保持用脚部及び第２保持用脚部と、前記第１及び第２保持用脚部同士を相互に連結させるロックアームと、を有し、前記ロックアームの基端部は、前記第１保持用脚部の先端部に回動可能に連結されていて、前記ロックアームの先端部は、前記第２保持用脚部の先端部に設けられた係合部に対して係脱可能な被係合部を有している、ことを特徴とする。
【０００７】
この場合において、好ましくは、前記リング部には、その径方向両端部の前記下面から突出する一対の嵌合突部が設けられており、前記嵌合突部は、前記取付孔の内面に当接させるための側面を有している。
【０００８】
また、好ましくは、前記嵌合突部の前記側面には、前記プレートの前記取付孔の前記内面に設けられた係合溝に係合させるための突出部が設けられている。
【０００９】
また、好ましくは、前記嵌合突部は、その先端部に先端面を有し、前記嵌合突部の前記先端面は、これに前記流量制御弁を当接させて前記流量制御弁の上方への位置決めが可能である。
【００１０】
また、好ましくは、前記リング部には、さらに、その径方向両端部の前記下面から垂下された一対のばね係止片が設けられており、前記一対のばね係止片のそれぞれは、先端側に向かって径方向外側に傾斜すると共に、径方向内側に弾性変形可能である。
（【００１１】以降は省略されています）
