公開番号2025126154
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2025021955
出願日2025-02-14
発明の名称タンクのコーナ部を組み立てるための方法
出願人ギャズトランスポルトエテクニギャズ
代理人個人,個人,個人
主分類F17C 3/04 20060101AFI20250821BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】タンクのコーナ部を迅速かつ高信頼性で製造するための方法を提供する。
【解決手段】アンカー装置4を備えた複数の第1の断熱パネルの第1の列1と、複数の第2の断熱パネルの第2の列2と、を設けるステップと、互いに取り付けられて所定の固定された角度を成す第1の部分31及び第2の部分34を備えた仮位置決め装置3を設けるステップと、第1の断熱パネルの各アンカー装置に第1の部分を取り付けると共に、第2の断熱パネルの各アンカー装置に第2の部分を取り付けるステップと、第1の支持壁に第1の断熱パネルを取り付けると共に、第2の支持壁に第2の断熱パネルを取り付けるステップと、仮位置決め装置から第1の断熱パネル及び第2の断熱パネルを取り外すステップと、を有する。

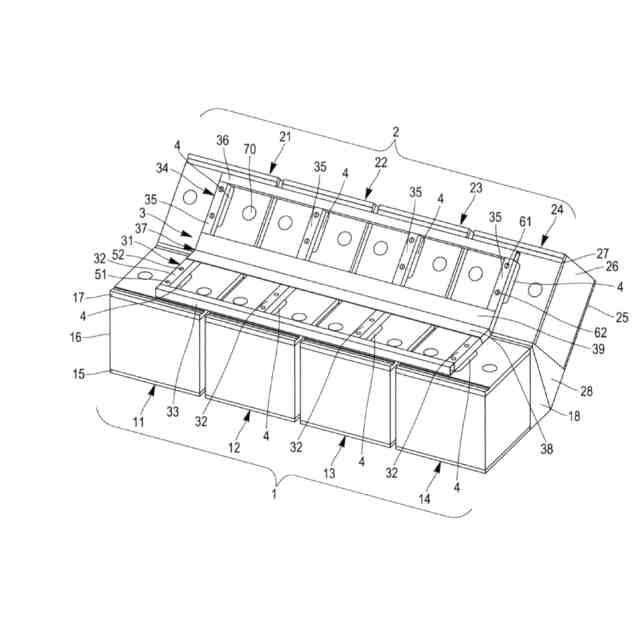

【選択図】図1
特許請求の範囲【請求項１】
密閉断熱タンクのコーナ部を組み立てるための方法であって、

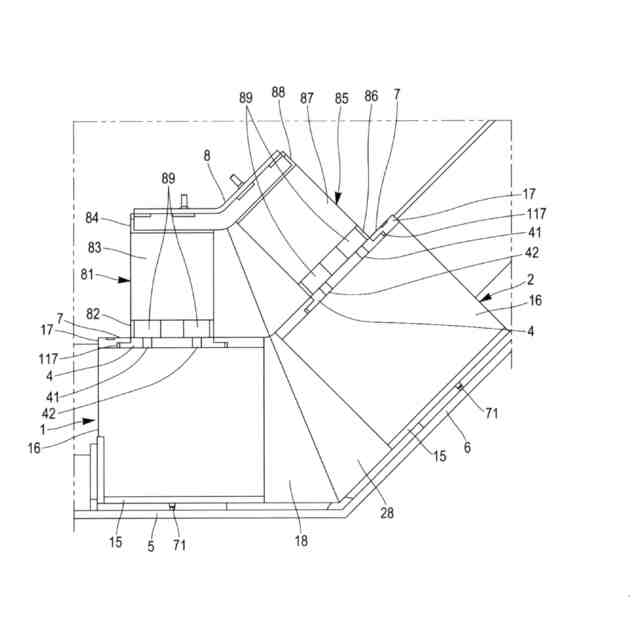

各々が内側プレート（１７）と当該内側プレートに取り付けられたアンカー装置（４）とを備えた複数の第１の断熱パネル（１１，１２，１３，１４）を含む第１の列（１）と、各々が内側プレート（２７）と当該内側プレートに取り付けられたアンカー装置（４）とを備えた複数の第２の断熱パネル（２１，２２，２３，２４）を含む第２の列（２）と、を設けるステップと、
前記第１の列の第１の断熱パネルを取り付けて支持する第１の部分（３１）と、前記第２の列の第２の断熱パネルを取り付けて支持する第２の部分（３４）と、を備えた仮位置決め装置（３）を設けるステップと、ただし、前記仮位置決め装置の前記第１の部分と前記第２の部分とは互いに取り付けられ、互いに対する所定の固定された角度を成したものであり、
前記第１の断熱パネルの前記各アンカー装置に前記第１の部分を取り付けると共に、前記第２の断熱パネルの前記各アンカー装置に前記第２の部分を取り付けるステップと、
その後、第１の支持壁（５）と第２の支持壁（６）とにより形成されたコーナ部に、前記第１の列及び前記第２の列を位置決めするステップと、
前記第１の支持壁に前記第１の断熱パネルを取り付けると共に、前記第２の支持壁に前記第２の断熱パネルを取り付けるステップと、
前記仮位置決め装置から前記第１の断熱パネル及び前記第２の断熱パネルを取り外すステップと、
その後、前記仮位置決め装置を撤去するステップと、
を有することを特徴とする方法。
続きを表示（約 1,200 文字）【請求項２】
前記各アンカー装置に第１のねじ孔（４１，４２）が設けられており、
前記第１の部分は、第１のねじロッド（６１，６２）を介して前記第１の断熱パネルの前記アンカー装置の前記第１のねじ孔（４１，４２）に取り付けられると共に、前記第２の部分は、第１のねじロッド（６１，６２）を介して前記第２の断熱パネルの前記アンカー装置の前記第１のねじ孔（４１，４２）に取り付けられている、
請求項１記載の方法。
【請求項３】
前記各アンカー装置に第２のねじ孔（４２）が、前記第１のねじ孔（４１）から離隔して設けられており、
前記第１の部分は、第２のねじロッド（６２）を介して前記第１の断熱パネルの前記アンカー装置（４）の前記第２のねじ孔（４２）に取り付けられると共に、前記第２の部分は、第２のねじロッド（６２）を介して前記第２の断熱パネルの前記アンカー装置の前記第２のねじ孔（４２）に取り付けられている、
請求項１記載の方法。
【請求項４】
前記アンカー装置は前記内側プレートの中心に配置されている、
請求項１から３までのいずれか１項記載の方法。
【請求項５】
前記アンカー装置はアンカー板片（４）である、
請求項１から４までのいずれか１項記載の方法。
【請求項６】
前記所定の固定された角度は８０°～１４５°であり、好適には前記所定の固定された角度は９０°又は１３５°である、
請求項１から５までのいずれか１項記載の方法。
【請求項７】
前記第１の断熱パネル及び前記第２の断熱パネルはそれぞれ、前記内側プレートと外側プレート（１５，２５）との間に挟まれた断熱発泡体の層（１６，２６）を備えている、
請求項１から６までのいずれか１項記載の方法。
【請求項８】

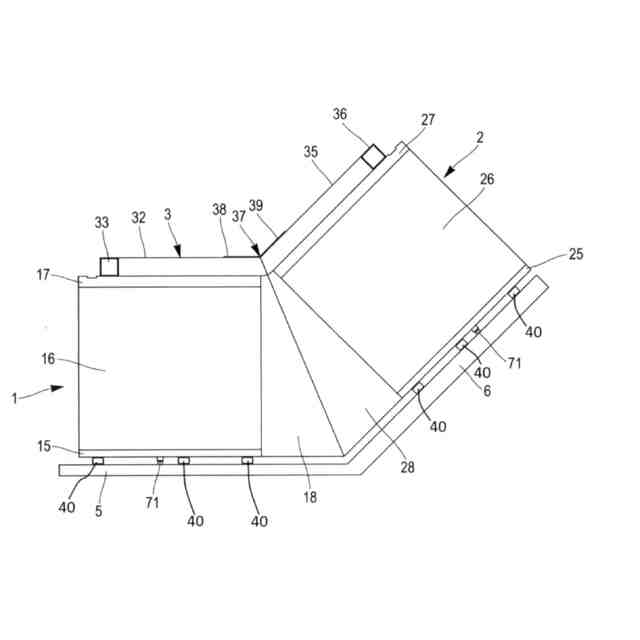

前記第１の支持壁と前記第２の支持壁とによって形成された前記コーナ部の前記第１の列と前記第２の列との間にあるスペースを埋めるように少なくとも１つの断熱要素（１８，２８）が配置されている、
請求項１から７までのいずれか１項記載の方法。
【請求項９】
前記第１の断熱パネルの前記第１の列はｎ個の前記第１の断熱パネルを有し、前記第２の断熱パネルの前記第２の列はｎ個の前記第２の断熱パネルを有し、ただしｎは２～８である、
請求項１から８までのいずれか１項記載の方法。
【請求項１０】
前記第１の部分は、隣り合う前記第１の断熱パネル間の間隔が一定となるように前記第１の断熱パネルに取り付けられており、前記第２の部分は、隣り合う前記第２の断熱パネル間の間隔が一定となるように前記第２の断熱パネルに取り付けられている、
請求項１から９までのいずれか１項記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

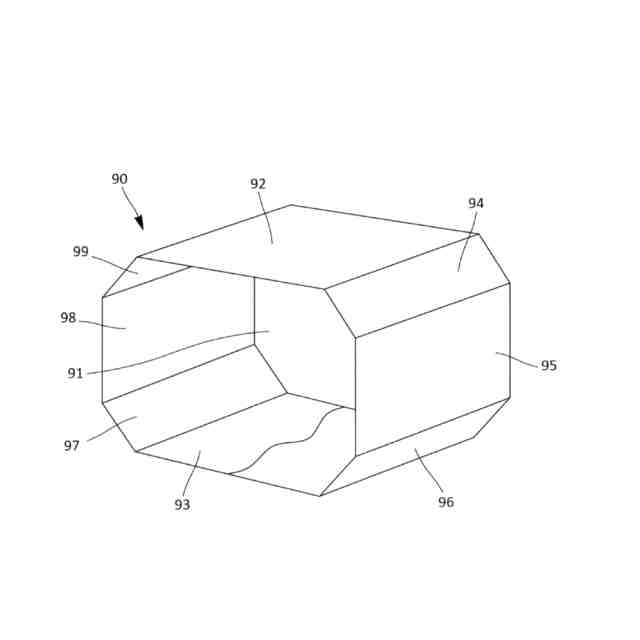

本発明は、例えば液化天然ガス（ＬＮＧ）等の液化ガスを約－１６３℃かつ大気圧で貯蔵及び／又は輸送するためのメンブレンを備えた密閉断熱タンクの分野に関するものである。かかるタンクは、沿岸又は浮体構造物に搭載することができる。本発明は特に、かかるタンクのコーナ部を製造するための方法に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来技術において、密閉断熱タンクのコーナ部を製造するための方法が公知となっている。かかる製造方法は、２つの支持壁によって形成されたコーナ部において、二次断熱パネルを当該支持壁に接するように配置してタンクの前記コーナ部の一部を形成するステップを有する。
【０００３】
しかしかかる二次断熱パネルは、組立ての際に１人又は複数人の作業員によって１つずつ順次配置される。このことにより、かかる組立方法は長い実施時間を要し、多数の作業員を必要とする。さらに、各パネルを１つずつ定位置に配置すると、タンクの長手方向及び横方向の両方において各二次断熱パネルが互いに位置ずれすることとなる。かかる位置ずれは、タンクの早期の損傷を生じさせ、タンクの最終的な特性に決定的な影響を及ぼす可能性がある。
【発明の概要】
【０００４】
本発明の基礎となる一思想は、タンクのコーナ部を迅速かつ高信頼性で製造するための方法を提供することである。
【０００５】
一実施形態では、本発明は密閉断熱タンクのコーナ部を組み立てるための方法に関するものであり、本方法は、
－各々が内側プレートと当該内側プレートに取り付けられたアンカー装置とを備えた複数の第１の断熱パネルを含む第１の列と、各々が内側プレートと当該内側プレートに取り付けられたアンカー装置とを備えた複数の第２の断熱パネルを含む第２の列と、を設けるステップと、
－前記第１の列の第１の断熱パネルを取り付けて支持する第１の部分と、前記第２の列の第２の断熱パネルを取り付けて支持する第２の部分と、を備えた仮位置決め装置を設けるステップと、ただし、前記仮位置決め装置の前記第１の部分と前記第２の部分とは互いに取り付けられ、互いに対する所定の固定された角度を成したものであり、
－前記第１の断熱パネルの前記各アンカー装置に前記第１の部分を取り付けると共に、前記第２の断熱パネルの前記各アンカー装置に前記第２の部分を取り付けるステップと、
－その後、第１の支持壁と第２の支持壁とにより形成されたコーナ部に、前記第１の列及び前記第２の列を位置決めするステップと、
－前記第１の支持壁に前記第１の断熱パネルを取り付けると共に、前記第２の支持壁に前記第２の断熱パネルを取り付けるステップと、
－前記仮位置決め装置から前記第１の断熱パネル及び前記第２の断熱パネルを取り外すステップと、
－その後、前記仮位置決め装置を撤去するステップと、
を有する。
【０００６】
かかる構成により、特に仮位置決め装置を用いて複数の断熱パネルを一緒に移動させて、タンクのコーナ部に設置することができる。複数の断熱パネルを仮位置決め装置に取り付けることにより、当該断熱パネルを互いに、２つの支持壁によって形成されたコーナ部に対応する傾きで事前位置決めすることができる。
【０００７】
上記の方法は、断熱パネルを１つずつ設置する場合より高信頼性かつ迅速である。
【０００８】
実施形態では、上述の方法は下記の構成のうち１つ又は複数を具備することができる。
【０００９】
一実施形態では、前記各アンカー装置に第１のねじ孔が設けられている。
【００１０】
一実施形態では、前記第１の部分は、第１のねじロッドを介して前記第１の断熱パネルの前記アンカー装置の前記第１のねじ孔に取り付けられると共に、前記第２の部分は、第１のねじロッドを介して前記第２の断熱パネルの前記アンカー装置の前記第１のねじ孔に取り付けられている。
（【００１１】以降は省略されています）
