公開番号2025128743
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025626
出願日2024-02-22
発明の名称収納容器
出願人株式会社SANKA
代理人個人
主分類B65D 25/20 20060101AFI20250827BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】簡単な操作で箱型容器にカードホルダーが確固に取付けられる収納容器を提供すること。
【解決手段】箱型容器Aと、箱型容器Aの側壁部2に取付けられるカードホルダーBとから成り、箱型容器Aは、側壁部2の外面に設けられるガイド凸条6間にカードホルダーBが配設されるように構成されていると共に、対設するガイド凸条6の上端部が臨設しているフランジ部3の二箇所と、ガイド凸条6の夫々の下端部とに差込用係合部7が設けられており、カードホルダーBは、ホルダー体8の上部両側と下部両側とに、差込用係合部7に下方から差込まれる差込部9が設けられていると共に、差込部9に差込用係合部7に対し抜止係止する係止部10が設けられている収納容器。
【選択図】図4
特許請求の範囲【請求項１】
底部の外周縁部に側壁部が立設状態に設けられ、この側壁部の上部に外方に向けてフランジ部が突設されている箱型容器と、
前記箱型容器の側壁部の外面に取付けられ、情報表示カードを着脱自在に支持するカードホルダーとから成る収納容器であって、
前記箱型容器は、前記側壁部の外面に、上下方向に長さを有するガイド凸条が間隔を置いた対設状態に設けられていて、この対設するガイド凸条間に前記カードホルダーが配設されるように構成されていると共に、少なくともこの対設するガイド凸条の夫々の上端部若しくは対設するガイド凸条の夫々の上端部が臨設している前記フランジ部の二箇所と、対設するガイド凸条の夫々の下端部とに差込用係合部が設けられており、
前記カードホルダーは、前記情報表示カードを着脱自在に支持するカード支持部を有するホルダー体の上部両側と下部両側とに、前記差込用係合部に下方から差込まれる差込部が設けられていると共に、この各差込部のうちの少なくとも一つに前記差込用係合部に対し抜止係止する係止部が設けられていて、
このカードホルダーを前記箱型容器の下方から対設する前記ガイド凸条間に配して上動させると、前記各差込部が前記各差込用係合部に下方から差込まれると共に、前記係止部が前記差込用係合部に抜止係止し、カードホルダーが前記ガイド凸条と前記フランジ部に対し抜止保持されるか若しくはガイド凸条に対し抜止保持されて前記側壁部の外面に取付けられるように構成されていることを特徴とする収納容器。
続きを表示（約 920 文字）【請求項２】
前記箱型容器は、対設する前記ガイド凸条の夫々の上端部が臨設している前記フランジ部の二箇所に前記差込用係合部としての上側差込用係合部が設けられていると共に、対設するガイド凸条の夫々の下端部に前記差込用係合部としての下側差込用係合部が設けられており、
前記カードホルダーは、前記ホルダー体の両側の上端部に、前記上側差込用係合部に下方から差し込まれる前記差込部としての上側差込部が設けられていると共に、ホルダー体の両側の下端部に、前記下側差込用係合部に下方から差込まれる前記差込部としての下側差込部が設けられていて、
夫々の前記上側差込部に前記係止部が設けられているか、若しくは夫々の前記下側差込部に前記係止部が設けられていることを特徴とする請求項１記載の収納容器。
【請求項３】
前記カードホルダーは、前記ホルダー体の両側に、前記ガイド凸条に沿わせる沿設部が設けられ、この両側の沿設部は、夫々の上端部に、前記上側差込用係合部に下方から差し込まれる前記上側差込部が設けられていると共に、夫々の下端部に、前記上側差込用係合部に前記上側差込部が差込まれた際同時に前記下側差込用係合部に下方から差込まれる前記下側差込部が設けられていることを特徴とする請求項２記載の収納容器。
【請求項４】
前記箱型容器は、対設する前記ガイド凸条の夫々の上端部が臨設している前記フランジ部の二箇所に前記上側差込用係合部としての貫通孔が設けられており、
前記カードホルダーは、前記ホルダー体の両側の上端部に、前記貫通孔に下方から差し込まれる前記上側差込部が設けられていると共に、この上側差込部に、前記貫通孔に抜止係止する前記係止部としての係止爪が設けられていることを特徴とする請求項２，３のいずれか１項に記載の収納容器。
【請求項５】
前記箱型容器は、複数をネスティング可能に構成されていると共に、ネスティング時に上段側の箱型容器の側壁部に取付けられている前記カードホルダーを収容する収容凹部が、前記側壁部の内面に設けられていることを特徴とする請求項１記載の収納容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物品の運搬等に利用される収納容器に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
一般に、物品の運搬等に使用される箱型のコンテナ容器は、略方形状の底部と、底部外周の四つの側辺部から上方に延出する側壁部と、側壁部の上辺部から外方に突出するフランジ部（持ち手部）とを備えており、上方の開口部から物品を出し入れする構成となっている。また、この種のコンテナ容器には、フランジ部の下方に、収納された物品の名称や数量等が記載された情報表示カードを支持可能なカードホルダーが取付けられるものも実施されている（例えば、下記特許文献１等参照。）。
【先行技術文献】
【特許文献】
【０００３】
特許第５７７８６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、このようなカードホルダーが取付けられるコンテナ容器等の物品収納容器の改良に係るもので、非常に簡単な操作でカードホルダーが箱型容器に確固に取付けられる実用性に優れた収納容器を提供するものである。
【課題を解決するための手段】
【０００５】
添付図面を参照して本発明の要旨を説明する。
【０００６】

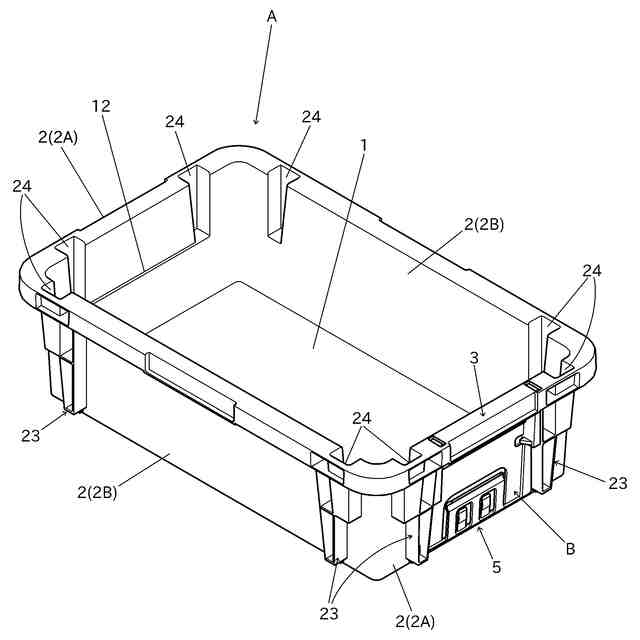

底部１の外周縁部に側壁部２が立設状態に設けられ、この側壁部２の上部に外方に向けてフランジ部３が突設されている箱型容器Ａと、

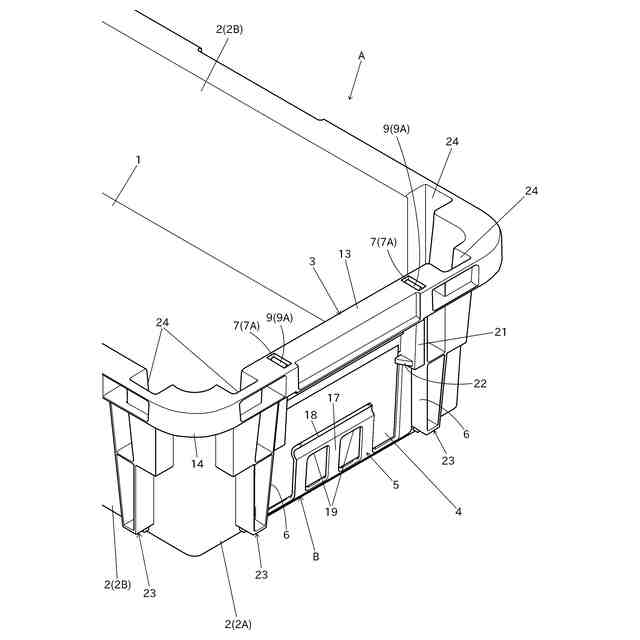

前記箱型容器Ａの側壁部２の外面に取付けられ、情報表示カード４を着脱自在に支持するカードホルダーＢとから成る収納容器であって、
前記箱型容器Ａは、前記側壁部２の外面に、上下方向に長さを有するガイド凸条６が間隔を置いた対設状態に設けられていて、この対設するガイド凸条６間に前記カードホルダーＢが配設されるように構成されていると共に、少なくともこの対設するガイド凸条６の夫々の上端部若しくは対設するガイド凸条６の夫々の上端部が臨設している前記フランジ部３の二箇所と、対設するガイド凸条６の夫々の下端部とに差込用係合部７が設けられており、

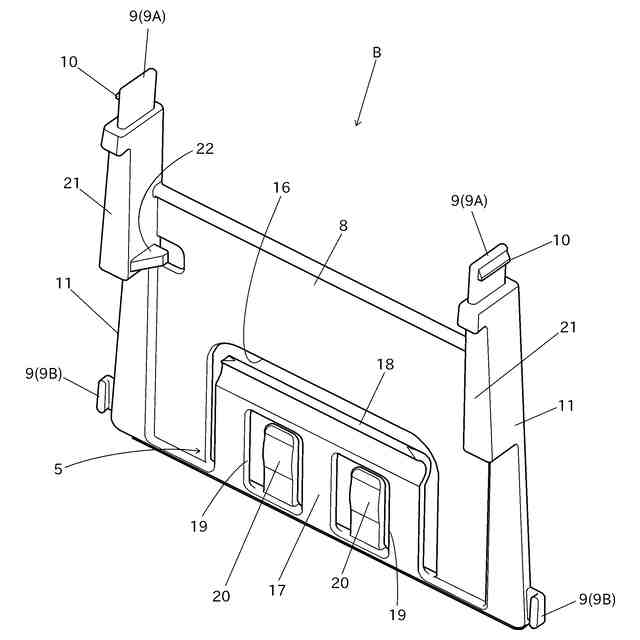

前記カードホルダーＢは、前記情報表示カード４を着脱自在に支持するカード支持部５を有するホルダー体８の上部両側と下部両側とに、前記差込用係合部７に下方から差込まれる差込部９が設けられていると共に、この各差込部９のうちの少なくとも一つに前記差込用係合部７に対し抜止係止する係止部10が設けられていて、

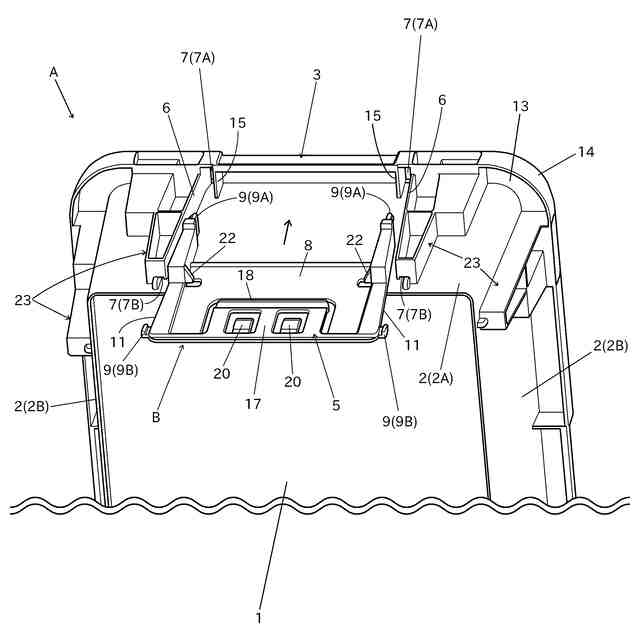

このカードホルダーＢを前記箱型容器Ａの下方から対設する前記ガイド凸条６間に配して上動させると、前記各差込部９が前記各差込用係合部７に下方から差込まれると共に、前記係止部10が前記差込用係合部７に抜止係止し、カードホルダーＢが前記ガイド凸条６と前記フランジ部３に対し抜止保持されるか若しくはガイド凸条６に対し抜止保持されて前記側壁部２の外面に取付けられるように構成されていることを特徴とする収納容器に係るものである。
【０００７】
また、前記箱型容器Ａは、対設する前記ガイド凸条６の夫々の上端部が臨設している前記フランジ部３の二箇所に前記差込用係合部７としての上側差込用係合部７Ａが設けられていると共に、対設するガイド凸条６の夫々の下端部に前記差込用係合部７としての下側差込用係合部７Ｂが設けられており、
前記カードホルダーＢは、前記ホルダー体８の両側の上端部に、前記上側差込用係合部７Ａに下方から差し込まれる前記差込部９としての上側差込部９Ａが設けられていると共に、ホルダー体８の両側の下端部に、前記下側差込用係合部７Ｂに下方から差込まれる前記差込部９としての下側差込部９Ｂが設けられていて、
夫々の前記上側差込部９Ａに前記係止部10が設けられているか、若しくは夫々の前記下側差込部９Ｂに前記係止部10が設けられていることを特徴とする請求項１記載の収納容器に係るものである。
【０００８】
また、前記カードホルダーＢは、前記ホルダー体８の両側に、前記ガイド凸条６に沿わせる沿設部11が設けられ、この両側の沿設部11は、夫々の上端部に、前記上側差込用係合部７Ａに下方から差し込まれる前記上側差込部９Ａが設けられていると共に、夫々の下端部に、前記上側差込用係合部７Ａに前記上側差込部９Ａが差込まれた際同時に前記下側差込用係合部７Ｂに下方から差込まれる前記下側差込部９Ｂが設けられていることを特徴とする請求項２記載の収納容器に係るものである。
【０００９】
また、前記箱型容器Ａは、対設する前記ガイド凸条６の夫々の上端部が臨設している前記フランジ部３の二箇所に前記上側差込用係合部７Ａとしての貫通孔７Ａが設けられており、
前記カードホルダーＢは、前記ホルダー体８の両側の上端部に、前記貫通孔７Ａに下方から差し込まれる前記上側差込部９Ａが設けられていると共に、この上側差込部９Ａに、前記貫通孔７Ａに抜止係止する前記係止部10としての係止爪10が設けられていることを特徴とする請求項２，３のいずれか１項に記載の収納容器に係るものである。
【００１０】
また、前記箱型容器Ａは、複数をネスティング可能に構成されていると共に、ネスティング時に上段側の箱型容器Ａの側壁部２に取付けられている前記カードホルダーＢを収容する収容凹部12が、前記側壁部２の内面に設けられていることを特徴とする請求項１記載の収納容器に係るものである。
【発明の効果】
（【００１１】以降は省略されています）
