公開番号2025129828
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026739
出願日2024-02-26
発明の名称物干具及び物干具の取付方法
出願人株式会社LIXIL
代理人弁理士法人快友国際特許事務所
主分類D06F 57/12 20060101AFI20250829BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】棒状部材を適切に保持し得る新規な技術を開示する。
【解決手段】物干具は、棒状部材と、前記棒状部材の端部を収容する収容部と、前記収容部から前記棒状部材と反対側に突出する突出部と、を備える端部部材と、前記突出部を保持する保持部を備える保持部材と、を備えていてもよい。前記収容部は、前記保持部材から露出していてもよい。
【選択図】図1
特許請求の範囲【請求項１】
棒状部材と、
前記棒状部材の端部を収容する収容部と、前記収容部から前記棒状部材と反対側に突出する突出部と、を備える端部部材と、
前記突出部を保持する保持部を備える保持部材と、を備え、
前記収容部は、前記保持部材から露出している、物干具。
続きを表示（約 950 文字）【請求項２】
前記収容部の前記棒状部材の周方向に沿った最外周面は、前記保持部材の前記棒状部材の周方向に沿った最外周面と同一平面上に配置される、請求項１に記載の物干具。
【請求項３】
前記棒状部材は、樹脂部を備え、
前記樹脂部は、平面視において、
前記棒状部材の延伸方向に垂直な方向における前記棒状部材の全長を覆うとともに、
前記棒状部材の前記延伸方向における前記棒状部材の少なくとも一部を覆う、請求項１から２のいずれか一項に記載の物干具。
【請求項４】
前記保持部は、前記突出部が収容される収容空間を画定しており、
前記保持部は、
前記突出部が通過可能な開口と、
前記収容空間に配置されている前記突出部が前記開口を通過して前記収容空間から脱落することを防止する防止機構と、を備える、請求項１から２のいずれか一項に記載の物干具。
【請求項５】
前記開口は、前記収容空間の上方に配置されており、
前記防止機構は、
前記突出部の第１挿入部に挿入される固定部材と、
前記第１挿入部に並んで配置され、前記固定部材が挿入される第２挿入部であって、前記保持部材に配置される前記第２挿入部と、を備える、請求項４に記載の物干具。
【請求項６】
前記突出部は、前記棒状部材の軸回りに回転することによって、平面視において、前記開口を通過可能な第１形状と、前記開口を通過不可な第２形状と、を有する外径形状を有し、
前記収容空間は、前記突出部が前記第１形状と前記第２形状との間で前記棒状部材の軸回りに回転可能な空間形状を有する、請求項４に記載の物干具。
【請求項７】
請求項１から２のいずれか一項に記載の物干具の取付方法であって、
棒状部材を切断する切断工程と、
端部部材の収容部に、前記棒状部材の端部を挿入する挿入工程と、
保持部材を取付面に取り付ける取付工程と、
前記取付面に取り付けられた前記保持部材の保持部に、前記収容部に前記棒状部材の前記端部を挿入した前記端部部材の突出部を保持させる保持工程と、を備える、物干具の取付方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、物干具及び物干具の取付方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、両端部が壁面に固定されている上部ハンガーパイプが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３２５８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の文献には、上部ハンガーパイプの両端部と壁面との固定方法について何ら開示されていない。本明細書では、棒状部材を適切に保持し得る新規な技術を開示する。
【課題を解決するための手段】
【０００５】
本明細書で開示の技術は、物干具に関する。物干具は、棒状部材と、前記棒状部材の端部を収容する収容部と、前記収容部から前記棒状部材と反対側に突出する突出部と、を備える端部部材と、前記突出部を保持する保持部を備える保持部材と、を備えていてもよい。前記収容部は、前記保持部材から露出していてもよい。
【図面の簡単な説明】
【０００６】
本実施形態の物干具の正面図を示す。
本実施形態の棒状部材の端部の斜視図を示す。

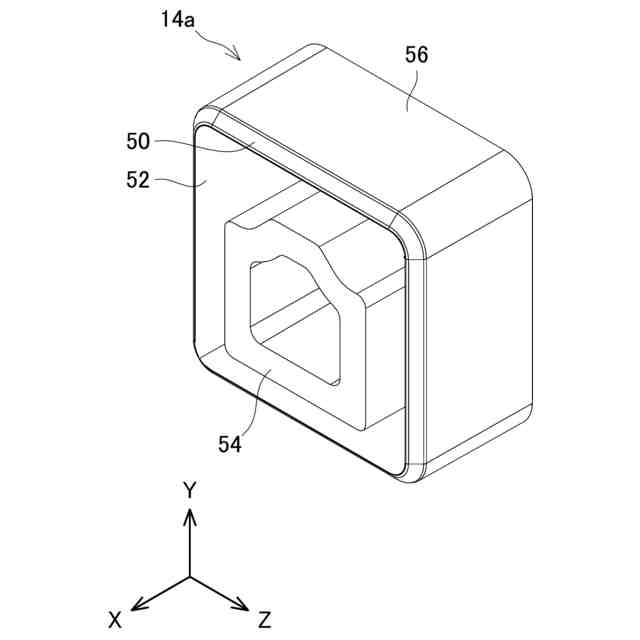

本実施形態の端部部材の第１面側の斜視図を示す。

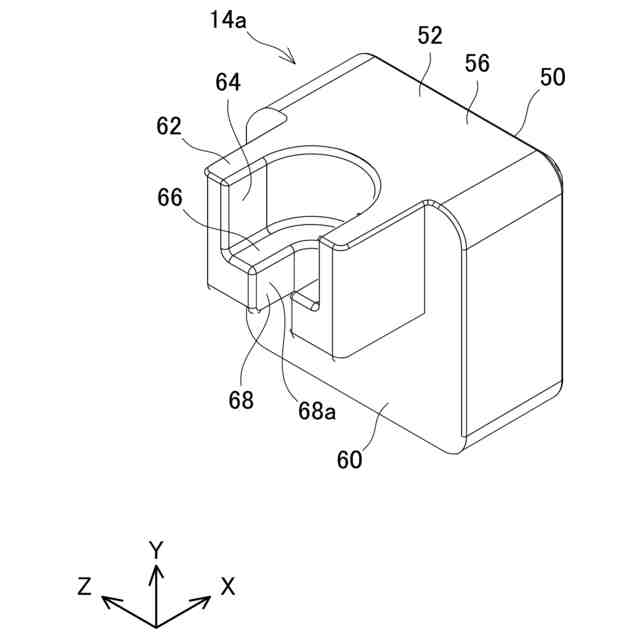

本実施形態の端部部材の第２面側の斜視図を示す。

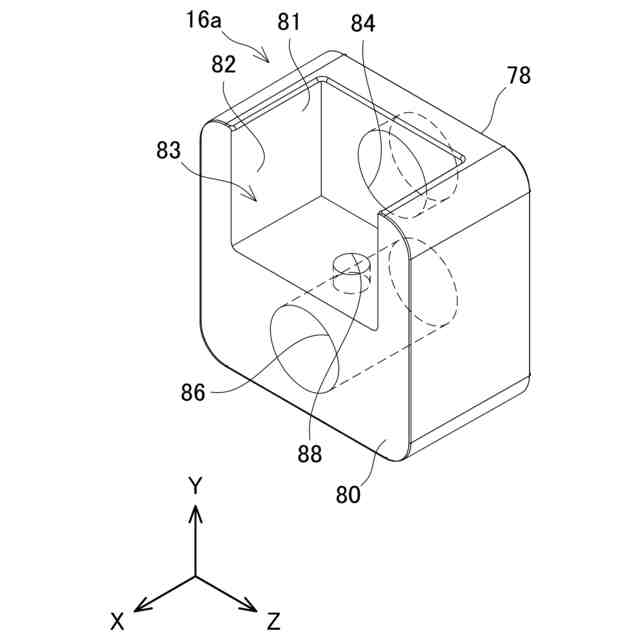

本実施形態の保持部材の第１面側の斜視図を示す。

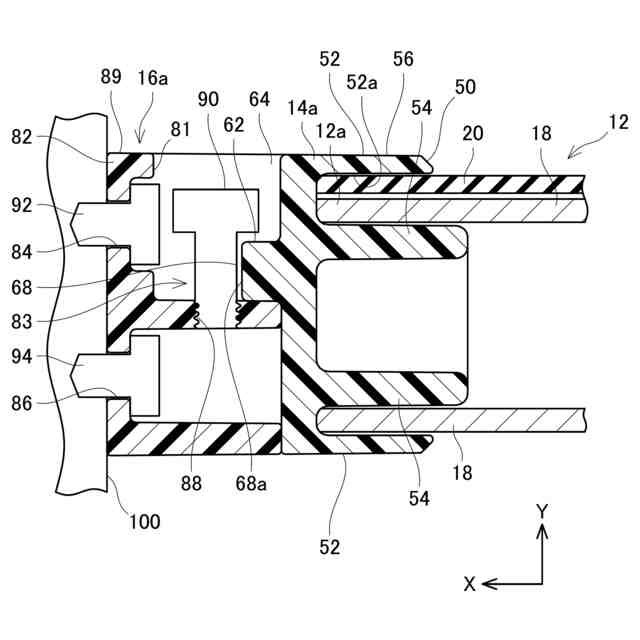

本実施形態の物干具の取付方法を説明するための斜視図を示す。

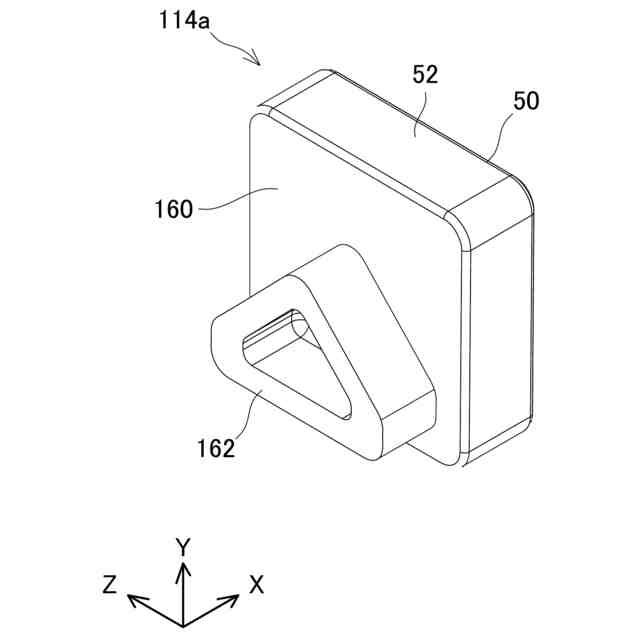

第２実施形態の端部部材の第２面側の斜視図を示す。
第２実施形態の保持部材の第１面側の斜視図を示す。

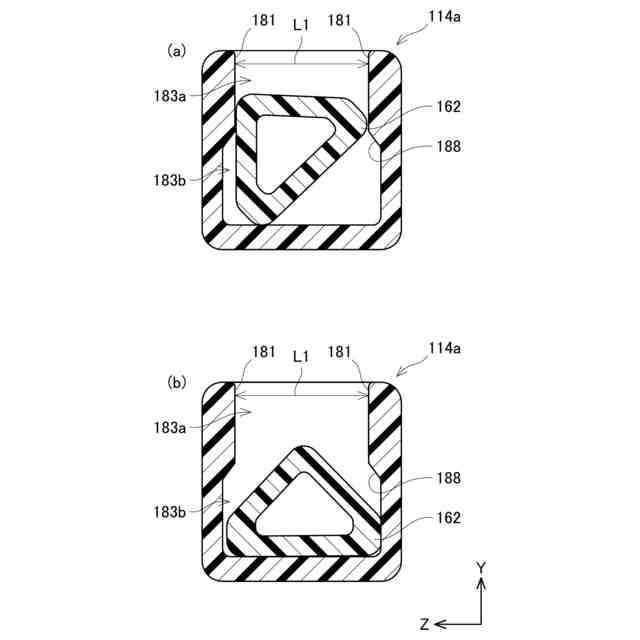

第２実施形態の端部部材と保持部材との接続を説明するための断面模式図を示す。
【発明を実施するための形態】
【０００７】
本実施形態の物干具１０を説明する。図１から図９に示した座標系では、物干具１０の棒状部材１２の延伸方向をＸ軸とし、棒状部材１２の高さ方向をＹ軸とし、棒状部材１２の幅方向をＺ軸とする。
【０００８】
（第１実施形態）
（物干具１０の構成）

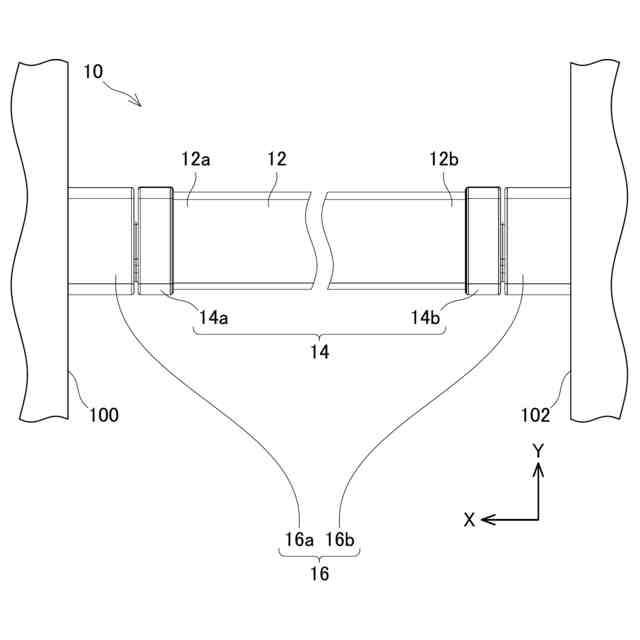

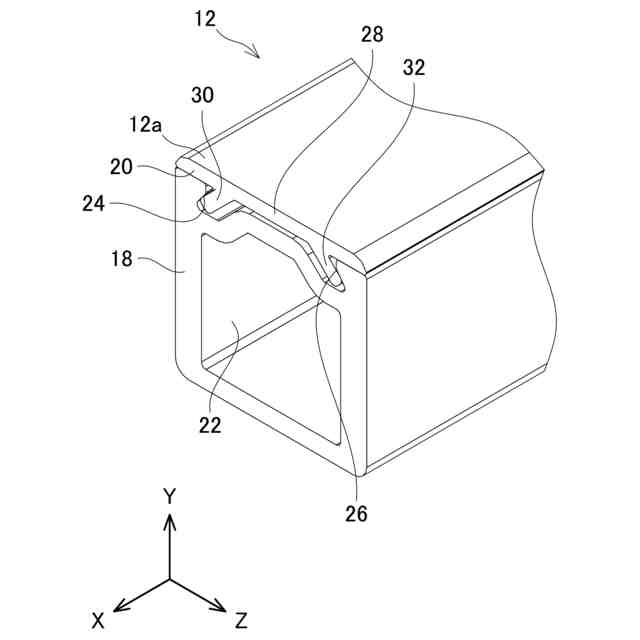

図１に物干具１０を示す。物干具１０は、物を引っ掛けるためのものである。物干具１０は、棒状部材１２と、端部部材１４と、保持部材１６と、を備える。棒状部材１２は、Ｘ軸方向に沿って延びる。棒状部材１２は、長尺の棒材である。棒状部材１２は、四角筒形状を有する。図２に棒状部材１２の左端部１２ａを示す。棒状部材１２は、本体１８と、樹脂部２０とを備える。本体１８は、第１内部空間２２と、複数の溝２４，２６とを備える。第１内部空間２２は、棒状部材１２の左端部１２ａにおいて開口している。第１内部空間２２は、概して長方形の閉断面を形成する。このため、本体１８は剛性を有する。本体１８は、アルミニウム等の金属製である。本体１８の表面は、任意の色に塗装されていてもよく、例えばアルマイト処理のように加飾されていてもよい。
【０００９】
複数の溝２４，２６は、本体１８の上面において、本体１８に沿ってＸ軸方向に延びる。第１溝２４及び第２溝２６は、下方及び本体１８の外側に向かって凹んでいる。第１溝２４と第２溝２６とは、本体１８の上面にＸＹ平面に面対称に配置されている。
【００１０】
樹脂部２０は、本体１８の上部に配置される。樹脂部２０は樹脂製である。樹脂部２０は、カバー部２８と、複数の突出部３０，３２とを備える。カバー部２８は、ＸＺ平面に延びる平板部材である。第１突出部３０及び第２突出部３２は、カバー部２８の下部からＹ軸下方向に向かって突出する。第１突出部３０が、本体１８の第１溝２４に挿入される。第２突出部３２が、第２溝２６に挿入される。これによって樹脂部２０は、本体１８に接続される。
（【００１１】以降は省略されています）
