公開番号2025136607
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035301
出願日2024-03-07
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 3/46 20060101AFI20250911BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】枠体の変形を防止し、耐風圧性を高めることができる建具を提供する。
【解決手段】躯体の開口部の縁部に沿って設けられた枠体2と、枠体2にスライド可能に支持される内障子3および外障子4と、を有する。内障子3および外障子4は、複層ガラス32,42と、複層ガラス32,42の外周部に設けられた框31,41と、を有する。框31,41は、上框33,43、下框34,44および召合框を有し、内障子3は、上框33から召合框にわたって設けられる上荷重伝達部材51および下框34から召合框にわたって設けられる下荷重伝達部材52を有し、上荷重伝達部材51および下荷重伝達部材52は、枠体2と屋内外方向に対向する。
【選択図】図2

特許請求の範囲【請求項１】
躯体の開口部の縁部に沿って設けられた枠体と、
前記枠体にスライド可能に支持される複数の障子と、を有し、
前記複数の障子は、
面材と、
前記面材の外周部に設けられた框と、を有し、
前記框は、上框、下框および召合框を有し、
前記複数の障子の少なくとも１つは、前記上框から前記召合框および／または前記下框から前記召合框にわたって設けられる荷重伝達部材を有し、
前記荷重伝達部材は、前記枠体と屋内外方向に対向する建具。
続きを表示（約 230 文字）【請求項２】
前記荷重伝達部材は、前記上框および前記召合框の屋外側に設けられている請求項１に記載の建具。
【請求項３】
前記荷重伝達部材は、前記下框および前記召合框における前記枠体の下レールと対向する部分に設けられている請求項１または２に記載の建具。
【請求項４】
前記框は、縦框と横框とが縦勝ちに組まれている請求項１または２に記載の建具。
【請求項５】
前記障子は、内障子である請求項１または２に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
建物に設けられる建具は、障子が受けた風荷重が障子の框から枠体に伝達し、建物の躯体に伝達する。特許文献１に開示されているような内障子と外障子とがスライドする引き違いサッシの場合、風荷重は、障子の上框から上枠に、障子の下框から下枠に、障子の戸先框から縦枠に伝達する。内障子の召合框と外障子の召合框とが重なる召合わせ部では、風荷重は、召合框の上端部から上枠に、召合框の下端部から下枠に伝達する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６３６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
召合框から上枠や下枠に伝達する風荷重は、上框および下框から上枠および下枠に伝達する風荷重よりも上枠および下枠に局所的に作用する。このため、風荷重が大きくなる建物の高層階では、召合框から上枠や下枠に伝達する風荷重によって、枠体が変形し耐風圧性が低下する虞がある。
【０００５】
本開示は、枠体の変形を防止し、耐風圧性を高めることができる建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、躯体の開口部の縁部に沿って設けられた枠体と、前記枠体にスライド可能に支持される複数の障子と、を有し、前記複数の障子は、面材と、前記面材の外周部に設けられた框と、を有し、前記框は、上框、下框および召合框を有し、前記複数の障子の少なくとも１つは、前記上框から前記召合框および／または前記下框から前記召合框にわたって設けられる荷重伝達部材を有し、前記荷重伝達部材は、前記枠体と屋内外方向に対向する。
【図面の簡単な説明】
【０００７】
第１実施形態の建具の正面図である。

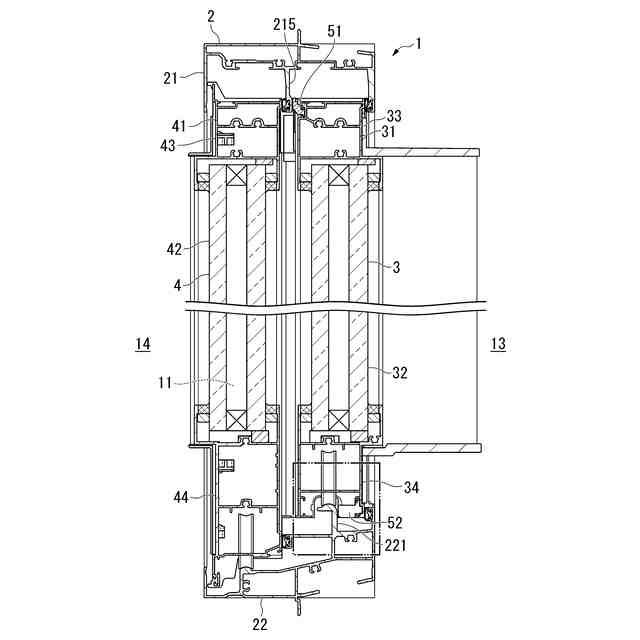

建具の鉛直断面図である。

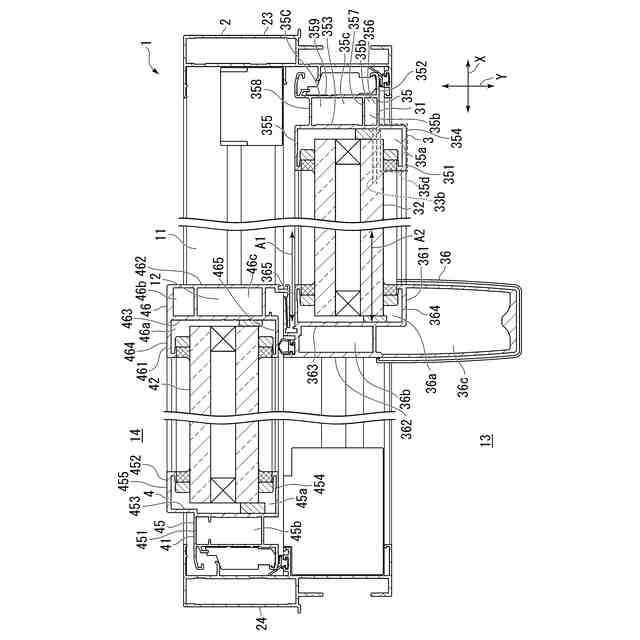

建具の水平断面図である。

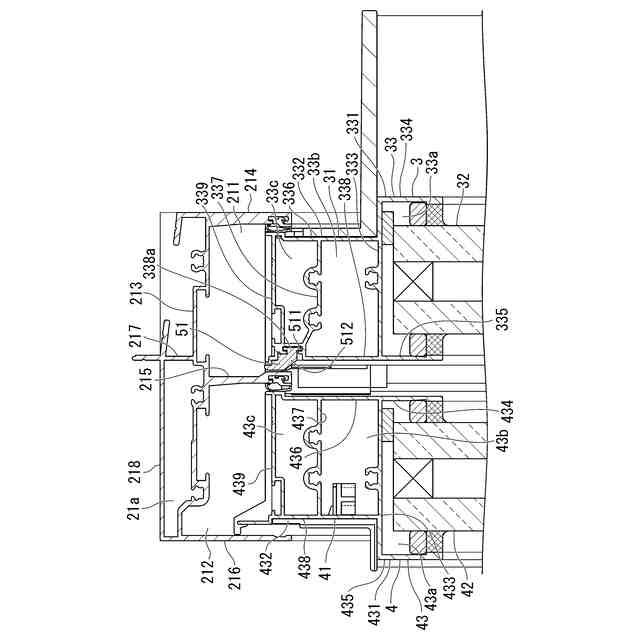

図２の上部の拡大図である。

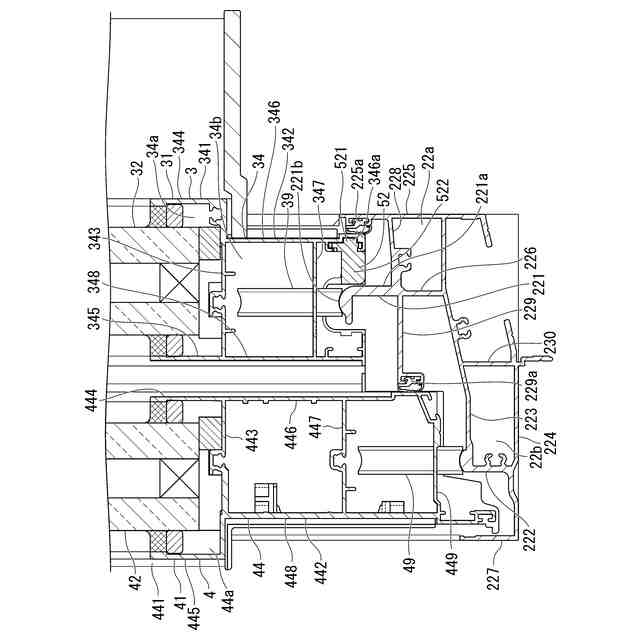

図２の下部の拡大図である。

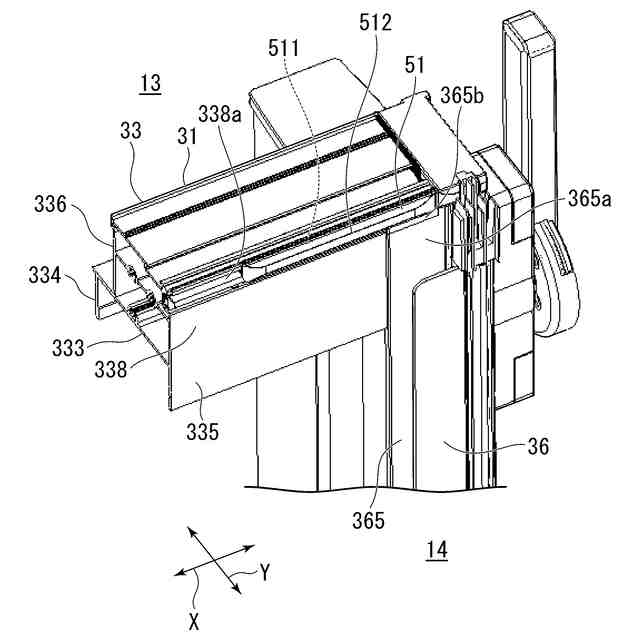

内障子の上框と召合框との接合部分の斜視図である。

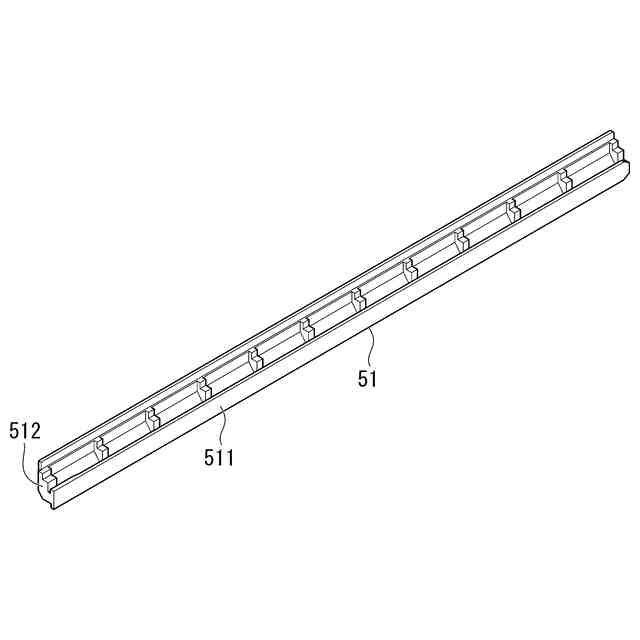

上荷重伝達部材の斜視図である。

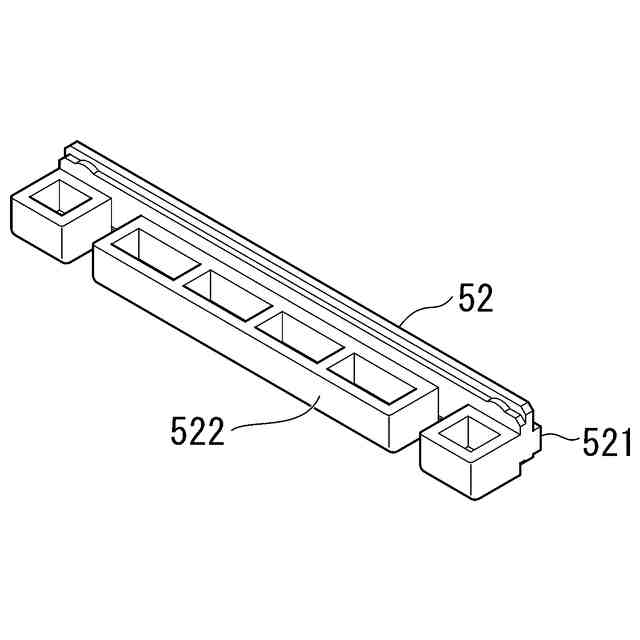

下荷重伝達部材の斜視図である。

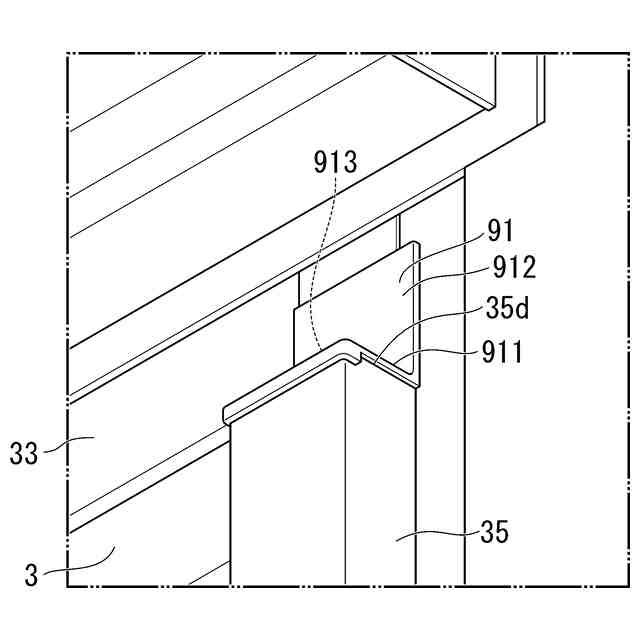

框に安全キャップが取り付けられている様子を示す斜視図である。
内障子の戸先框の上端部に取り付けられた安全キャップの側面図である。
内障子の戸先框の上端部に取り付けられた安全キャップの平面図である。
内障子の戸先框の上端部に取り付けられた安全キャップの背面図である。
内障子の戸先框の上端部に取り付けられた安全キャップの斜視図である。
内障子の戸先框の上端部に取り付けられた安全キャップの他の斜視図である。
内障子の戸先框の上端部に取り付けられた安全キャップの更に他の斜視図である。
内障子の戸先框の下端部に取り付けられた安全キャップの側面図である。
内障子の戸先框の下端部に取り付けられた安全キャップの平面図である。
内障子の戸先框の下端部に取り付けられた安全キャップの背面図である。
外障子の戸先框の上端部に取り付けられた安全キャップの側面図である。
外障子の戸先框の上端部に取り付けられた安全キャップの平面図である。
外障子の戸先框の上端部に取り付けられた安全キャップの背面図である。
外障子の戸先框の下端部に取り付けられた安全キャップの側面図である。
外障子の戸先框の下端部に取り付けられた安全キャップの平面図である。
外障子の戸先框の下端部に取り付けられた安全キャップの背面図である。
外障子の戸先框の下端部に取り付けられた安全キャップの斜視図である。
内障子下レールの他の形態を示す図である。
安全キャップの他の形態を示す斜視図である。
端部部材が取り付けられた下框を示す図である。
端部部材の斜視図である。
荷重伝達部材が設けられたアルミ樹脂複合サッシの建具の鉛直断面図である。
【発明を実施するための形態】
【０００８】
図１から図３に示すように、本実施形態の建具１は、引き違い窓である。建具１は、アルミサッシである。建具１は、枠体２と、内障子３と、外障子４と、上荷重伝達部材５１と、下荷重伝達部材５２と、を有する。枠体２は、建物の屋内外を仕切る壁部の開口部１１の縁部に沿って設けられる。壁部に直交する方向であり、屋内と屋外とを結ぶ方向を屋内外方向と表記する。図面では、屋内外方向を矢印Ｙで示す。図面では、屋内を符号「１３」で示し、屋外を符号「１４」で示す。壁部に沿った方向であり、屋内外方向に直交する水平方向を幅方向と表記する。図面では、幅方向を矢印Ｘで示す。内障子３および外障子４は、幅方向にスライドする。内障子３および外障子４は、枠体２の内側に設けられる。内障子３および外障子４は、枠体２の内側において幅方向にスライド可能である。幅方向のうち、内障子３および外障子４が開口部１１を閉鎖した際に内障子３が配置される側を一方側と表記し、外障子４が配置される側を他方側と表記する。各部材の説明は、その部材が定位置に配置されている場合の姿勢であるものとして説明する。
【０００９】
枠体２は、四方枠である。枠体２は、上枠２１と、下枠２２と、一対の縦枠２３，２４と、を有する。上枠２１、下枠２２および一対の縦枠２３，２４は、アルミニウムの形材である。上枠２１および下枠２２は、幅方向に延びている。一対の縦枠２３，２４は上下方向に延びている。上枠２１、下枠２２および一対の縦枠２３，２４は、それぞれ長さ方向全体にわたって略同じ断面形状である。
【００１０】
内障子３は、框３１と、複層ガラス３２と、を有する。框３１は、上框３３と、下框３４と、戸先框３５と、召合框３６と、を有する。上框３３、下框３４、戸先框３５および召合框３６は、アルミの形材である。上框３３および下框３４は、幅方向に延びている。戸先框３５および召合框３６は、上下方向に延びている。上框３３は、戸先框３５の上端部と召合框３６の上端部との間に設けられている。下框３４は、戸先框３５の下端部と召合框３６の下端部との間に設けられている。上框３３、下框３４、戸先框３５および召合框３６は、それぞれ長さ方向全体にわたって略同じ断面形状である。框３１は、上框３３および下框３４の横框と、戸先框３５および召合框３６の縦框とが縦勝ちに組まれている。
（【００１１】以降は省略されています）
