公開番号2025138473
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037584
出願日2024-03-11
発明の名称改装建具及び建具の防火構造
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/56 20060101AFI20250917BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】新設枠の変形を抑制することができる改装建具及び建具の防火構造を提供する。
【解決手段】改装建具は、建物の開口部に設けられた既設枠90に固定されるアタッチメント材20と、アタッチメント材20に固定される新設枠10と、を備え、新設枠10は、金属製の屋外側枠部12と、金属製の屋内側枠部13と、屋外側枠部12と屋内側枠部13とを連結する樹脂製のブリッジ材14と、を有し、屋外側枠部12は、アタッチメント材20及び既設枠90のいずれか一方に連結され、ブリッジ材14よりも屋外側に配置される屋外側固定部125を有し、屋内側枠部13は、アタッチメント材20及び既設枠90のいずれか一方に連結され、ブリッジ材14よりも屋内側に配置される屋内側固定部133を有する。
【選択図】図5
特許請求の範囲【請求項１】
建物の開口部に設けられた既設枠に固定されるアタッチメント材と、
前記アタッチメント材に固定される新設枠と、を備え、
前記新設枠は、
金属製の屋外側枠部と、
金属製の屋内側枠部と、
前記屋外側枠部と前記屋内側枠部とを連結する樹脂製のブリッジ材と、を有し、
前記屋外側枠部は、前記アタッチメント材及び前記既設枠のいずれか一方に連結され、前記ブリッジ材よりも屋外側に配置される屋外側固定部を有し、
前記屋内側枠部は、前記アタッチメント材及び前記既設枠のいずれか一方に連結され、前記ブリッジ材よりも屋内側に配置される屋内側固定部を有する改装建具。
続きを表示（約 510 文字）【請求項２】
前記屋外側固定部は、前記アタッチメント材及び前記既設枠のいずれか一方における前記ブリッジ材よりも屋外側に配置される部分に連結され、
前記屋内側固定部は、前記アタッチメント材及び前記既設枠のいずれか一方における前記ブリッジ材よりも屋内側に配置される部分に連結される請求項１に記載の改装建具。
【請求項３】
前記アタッチメント材は、
前記屋外側固定部及び前記屋内側固定部の一方に固定され、前記既設枠と前記新設枠との間を閉塞する一の閉塞壁部を有する請求項１または２に記載の改装建具。
【請求項４】
前記アタッチメント材は、
前記屋外側固定部及び前記屋内側固定部の他方に固定され、前記既設枠と前記新設枠との間を閉塞する他の閉塞壁部を有する請求項３に記載の改装建具。
【請求項５】
建物の開口部に設けられて既設枠と、
請求項３に記載の改装建具と、を備え、
前記既設枠は、前記新設枠側に延びる既設枠固定部を有し、
前記屋外側固定部及び前記屋内側固定部の他方は、前記既設枠固定部に固定される建具の防火構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、改装建具及び建具の防火構造に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、建物の開口部をリフォーム等で改装する際に、既設の建具枠の内周側を新設の建具枠で覆うように、新設の建具枠を設置する工法が知られている。例えば、下記の特許文献１では、既設の建具枠の内周側に、屋内外の金属製の部材の間に樹脂製のブリッジ材を設けて屋内外の金属製の部材を連結した新設の建具枠を設置して、断熱性を高めたものが提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５６４１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された改装建具では、新設の建具枠の屋内側の部分が建物の躯体にネジで固定されているが、火災の際に、ブリッジ材が溶融すると、新設の上枠等の建具枠が変形して落下してくる虞れがあるという問題点がある。
【０００５】
本開示は、上記事情に鑑みてなされたものであり、火災時に、新設枠の変形を抑制することができる改装建具及び建具の防火構造を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る改装建具は、建物の開口部に設けられた既設枠に固定されるアタッチメント材と、前記アタッチメント材に固定される新設枠と、を備え、前記新設枠は、金属製の屋外側枠部と、金属製の屋内側枠部と、前記屋外側枠部と前記屋内側枠部とを連結する樹脂製のブリッジ材と、を有し、前記屋外側枠部は、前記アタッチメント材及び前記既設枠のいずれか一方に連結され、前記ブリッジ材よりも屋外側に配置される屋外側固定部を有し、前記屋内側枠部は、前記アタッチメント材及び前記既設枠のいずれか一方に連結され、前記ブリッジ材よりも屋内側に配置される屋内側固定部を有する。
【図面の簡単な説明】
【０００７】

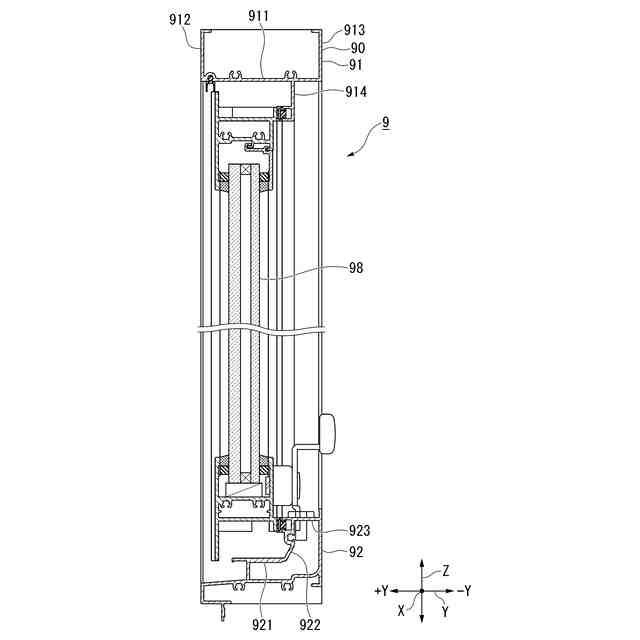

改装前の既設の建具を示す鉛直断面図である。

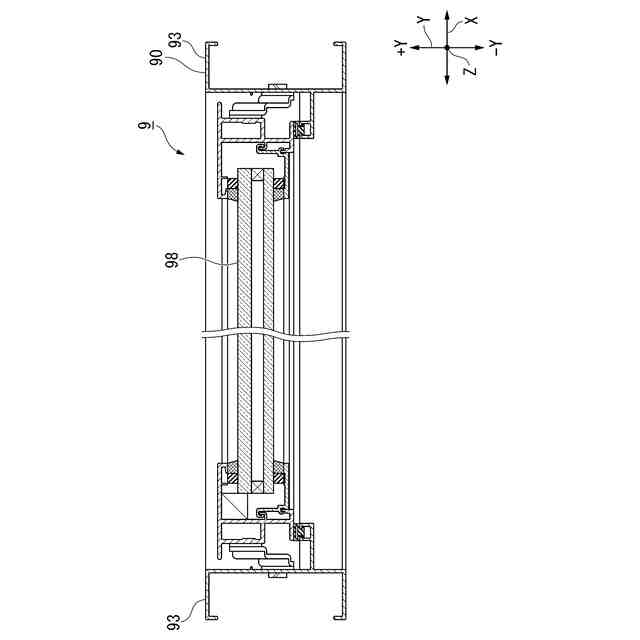

改装前の既設の建具を示す水平断面図である。

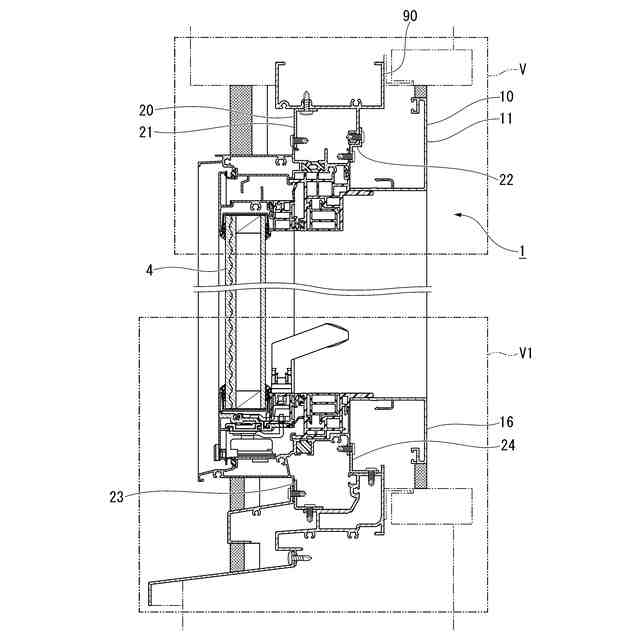

改装建具を示す鉛直断面図である。

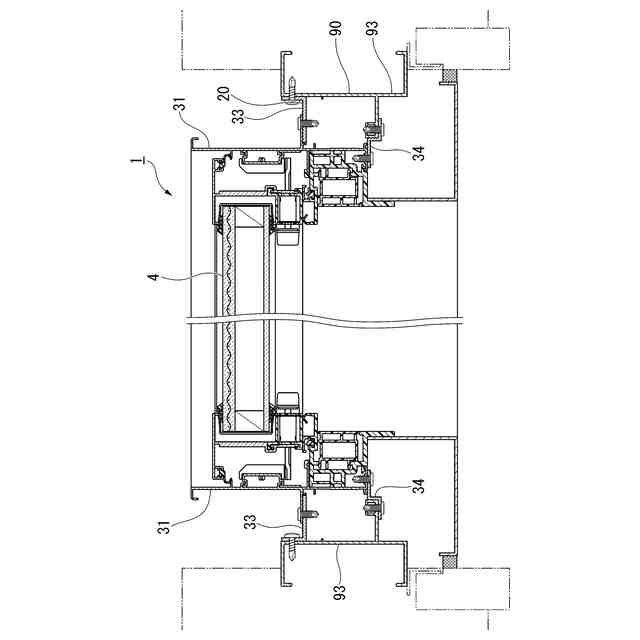

改装建具を示す水平断面図である。

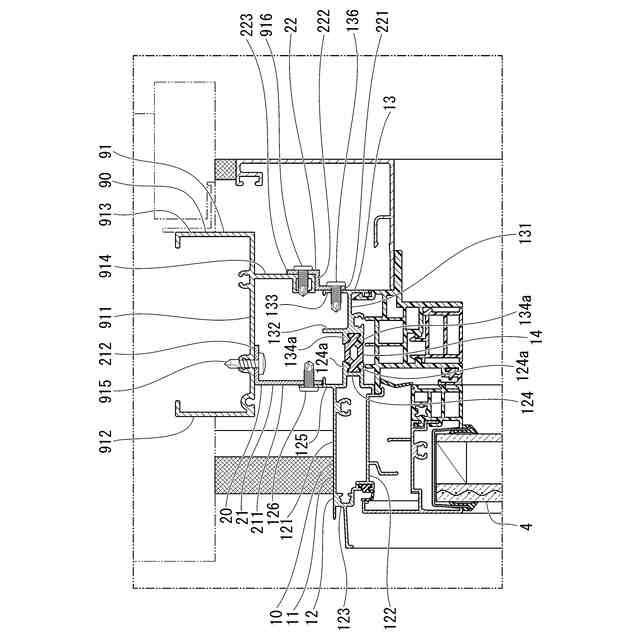

図３のＶ部拡大図である。

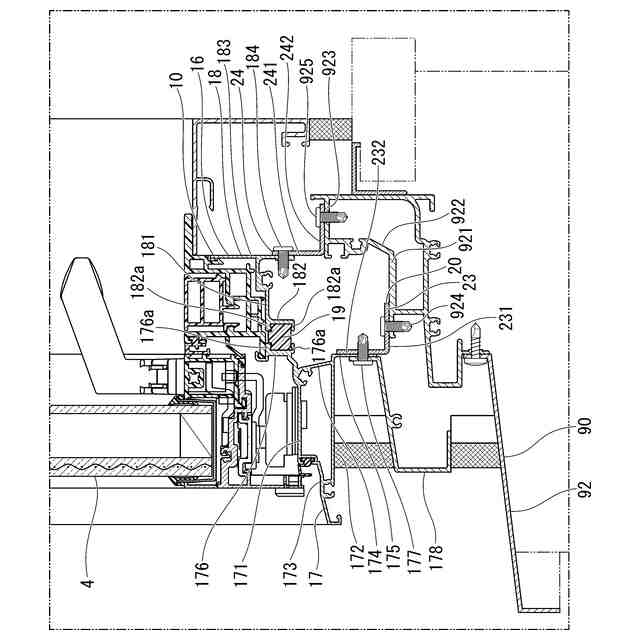

図３のＶＩ部拡大図である。

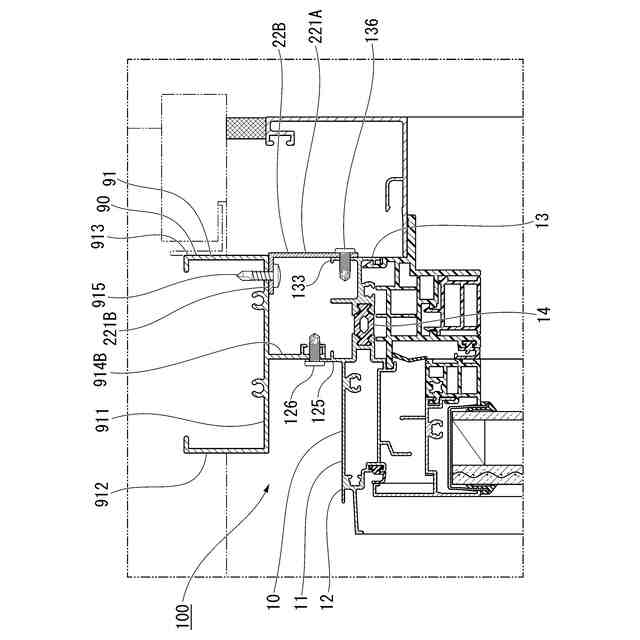

第２実施形態のＶ部拡大図である。

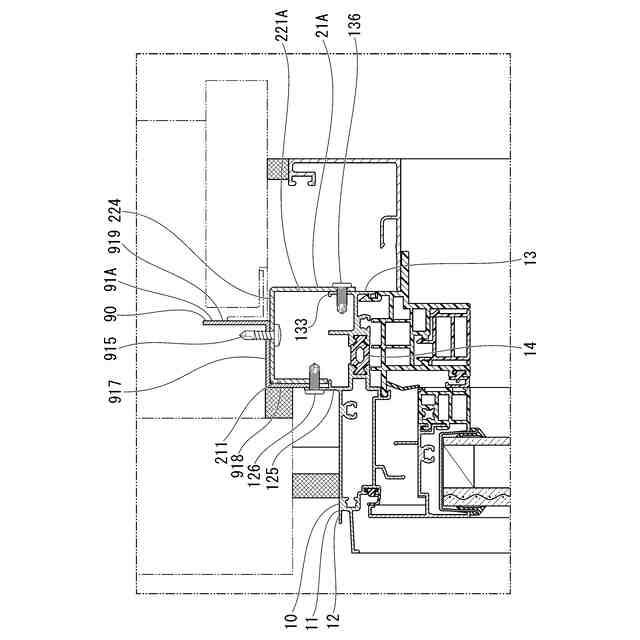

第３実施形態のＶ部拡大図である。

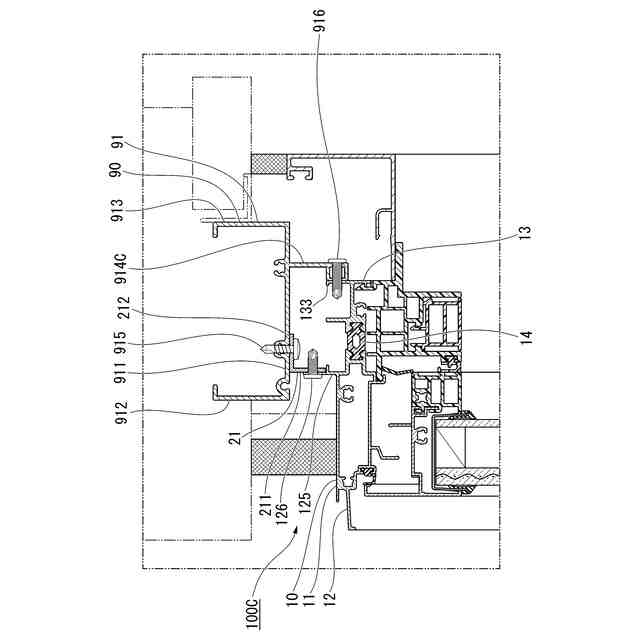

第４実施形態のＶ部拡大図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
以下、本開示の改装建具の第１実施形態を、図１から図６を参照して説明する。以下の実施形態は、本開示の一態様を示すものであり、この開示を限定するものではなく、本開示の技術的思想の範囲内で任意に変更可能である。また、以下の図面においては、各構成をわかりやすくするために、実際の構造と各構造における縮尺等を異ならせている。
【０００９】
以下の実施形態においては、建具の改装の一例として、既設の横滑り出し窓を新設の横滑り出し窓に改装する例に挙げて説明する。図１及び図２に示すように、既設の横滑り出し窓９は、建物の開口部に設けられている。既設の横滑り出し窓９は、既設枠９０と、既設障子９８と、を備える。既設の横滑り出し窓９を、単に横滑り出し窓９と称する。
【００１０】
以下の説明では、屋外側と屋内側とを結び水平方向に沿う方向を、屋内外方向と称する。屋内外方向と直交し水平方向に沿う方向を、左右方向と称する。屋内外方向及び左右方向と直交する方向を、上下方向と称する。屋内外方向を矢印Ｙで示し、屋外側を＋Ｙ側で示し、屋内側を－Ｙ側で示す。左右方向を矢印Ｘで示す。上下方向を矢印Ｚで示す。
（【００１１】以降は省略されています）
