特許ウォッチ

公開番号2025127285
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023939
出願日2024-02-20
発明の名称小動物用ハンモック、棚装置及び小動物用ハンモックベース
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A01K 15/02 20060101AFI20250825BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】機能性及び意匠性に優れる小動物用ハンモックを提供すること。
【解決手段】壁面に対する取り付け部を形成する背面板部と、背面板部の左右両端部からそれぞれ背面板部に対して遠ざかる方向に突出する一対の側枠部と、一対の側枠部の先端部間に亘って取り付けられる前枠部と、を有するハンモックベースと、ハンモックベースの一対の側枠部及び前枠部に対して着脱可能に装着されるハンモック部材と、を備える、小動物用ハンモックである。
【選択図】図11
特許請求の範囲【請求項１】
壁面に対する取り付け部を形成する背面板部と、
前記背面板部の左右両端部からそれぞれ前記背面板部に対して遠ざかる方向に突出する一対の側枠部と、
前記一対の側枠部の先端部間に亘って取り付けられる前枠部と、
を有するハンモックベースと、
前記ハンモックベースの前記一対の側枠部及び前記前枠部に対して着脱可能に装着されるハンモック部材と、
を備える、小動物用ハンモック。
続きを表示（約 750 文字）【請求項２】
前記前枠部は、前記一対の側枠部の前記先端部に着脱可能に取り付けられる、請求項１に記載の小動物用ハンモック。
【請求項３】
前記前枠部は、棒状部材もしくは板状部材からなる、請求項１又は２に記載の小動物用ハンモック。
【請求項４】
前記前枠部は、前記一対の側枠部の前記先端部の上部間に亘って取り付けられる、請求項１又は２に記載の小動物用ハンモック。
【請求項５】
前記ハンモック部材は、伸縮性を有する布地によって形成される、請求項１又は２に記載の小動物用ハンモック。
【請求項６】
前記ハンモック部材は、開口部を有する袋状に形成され、前記ハンモックベースの前方から、前記開口部を通して、前記一対の側枠部及び前記前枠部を内側に収容するように装着される、請求項１又は２に記載の小動物用ハンモック。
【請求項７】
前記ハンモック部材の前記開口部は、前記ハンモックベースの前記背面板部の下端部に対して、下方及び後面から覆うように引っ掛ける引っ掛け部を有する、請求項６に記載の小動物用ハンモック。
【請求項８】
壁面に沿って配置される壁面板と、
請求項１又は２に記載の小動物用ハンモックと、
を備え、
前記小動物用ハンモックは、前記背面板部によって前記壁面板に取り付けられる、棚装置。
【請求項９】
壁面に対する取り付け部を形成する背面板部と、
前記背面板部の左右両端部からそれぞれ前記背面板部に対して遠ざかる方向に突出する一対の側枠部と、
前記一対の側枠部の先端部間に亘って取り付けられる前枠部と、
を備える、小動物用ハンモックベース。

発明の詳細な説明【技術分野】
【０００１】
本開示は、小動物用ハンモック、棚装置及び小動物用ハンモックベースに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、壁面に複数の棚部品を取り付けることによって、いわゆるキャットウォークを構成した棚装置が知られている（例えば、特許文献１参照）。これによって、猫の習性を利用した遊び場及び休息場が壁面に形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７１３９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
猫の休息場として、横たわった状態の猫を下から支えるハンモックが知られているが、機能性及び意匠性の観点からさらに改善の余地があった。したがって、本発明者は、棚装置を構成する部品としての小動物用ハンモックの機能性及び意匠性をさらに向上させる課題を見出した。
【０００５】
そこで、本開示は、機能性及び意匠性に優れる小動物用ハンモック、棚装置及び小動物用ハンモックベースを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、壁面に対する取り付け部を形成する背面板部と、前記背面板部の左右両端部からそれぞれ前記背面板部に対して遠ざかる方向に突出する一対の側枠部と、前記一対の側枠部の先端部間に亘って取り付けられる前枠部と、を有するハンモックベースと、袋状に形成され、前記ハンモックベースの前記一対の側枠部及び前記前枠部に対して着脱可能に装着されるハンモック部材と、を備える、小動物用ハンモックに関する。
【図面の簡単な説明】
【０００７】

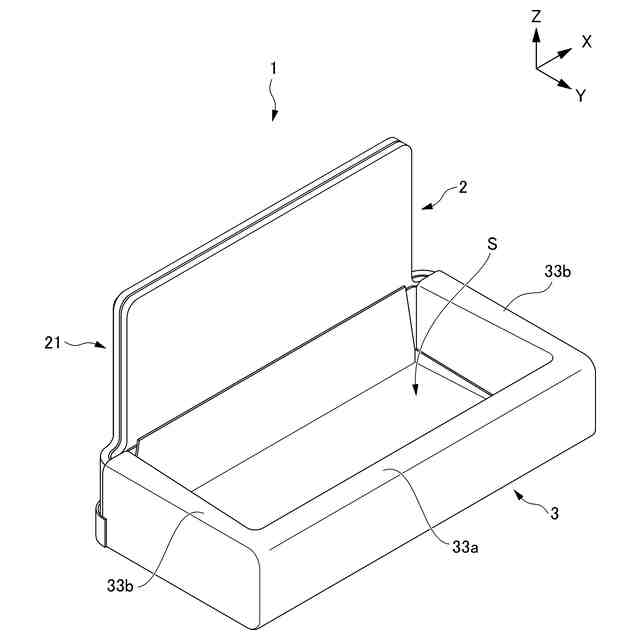

一実施形態に係る小動物用ハンモックを前方側から見た斜視図である。
一実施形態に係る小動物用ハンモックを後方側から見た斜視図である。

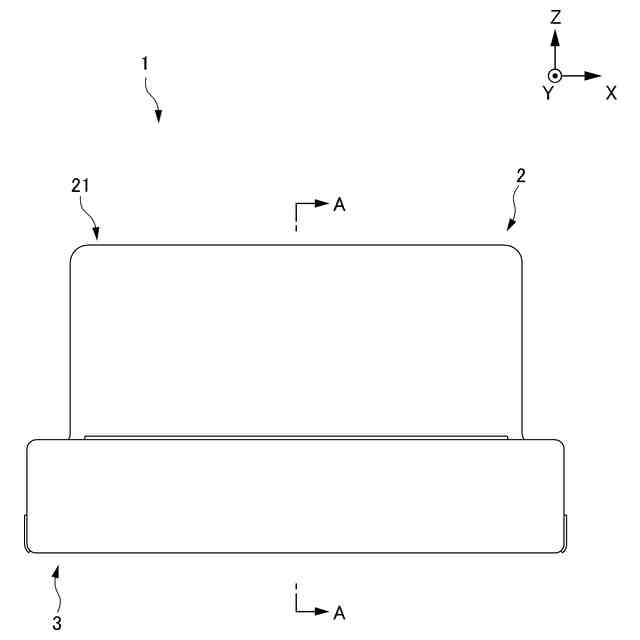

一実施形態に係る小動物用ハンモックの正面図である。

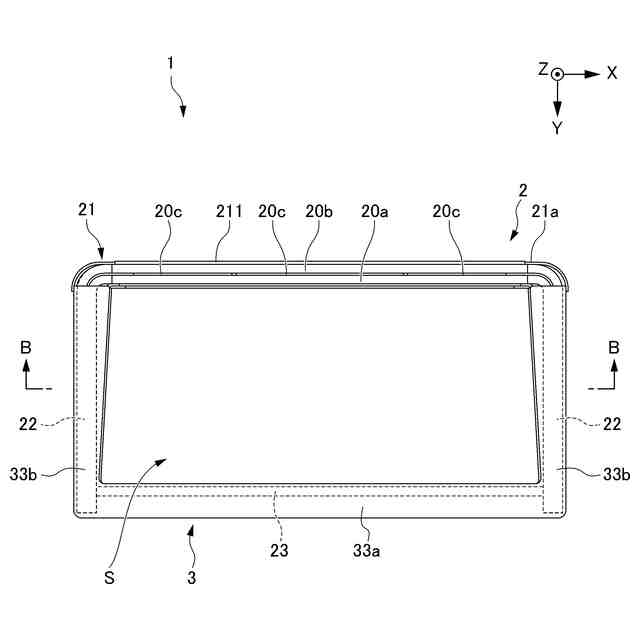

一実施形態に係る小動物用ハンモックの平面図である。

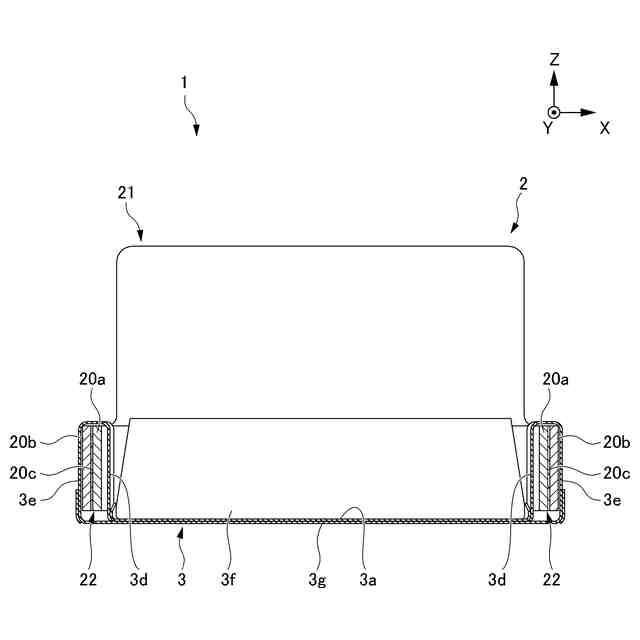

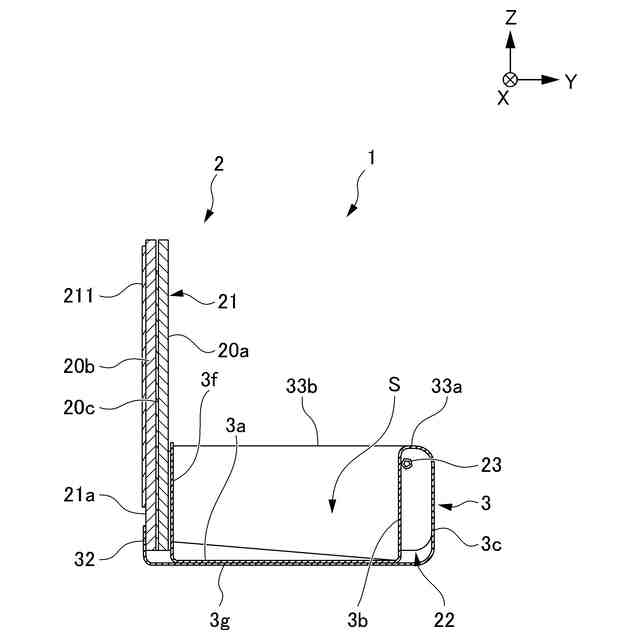

図３中のＡ－Ａ線に沿う縦断面図である。
図４中のＢ－Ｂ線に沿う縦断面図である。

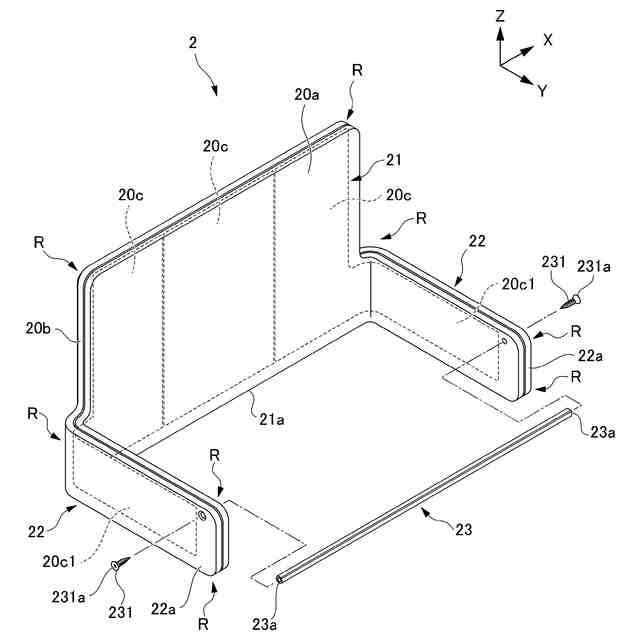

一実施形態に係るハンモックベースを前方側から見た分解斜視図である。

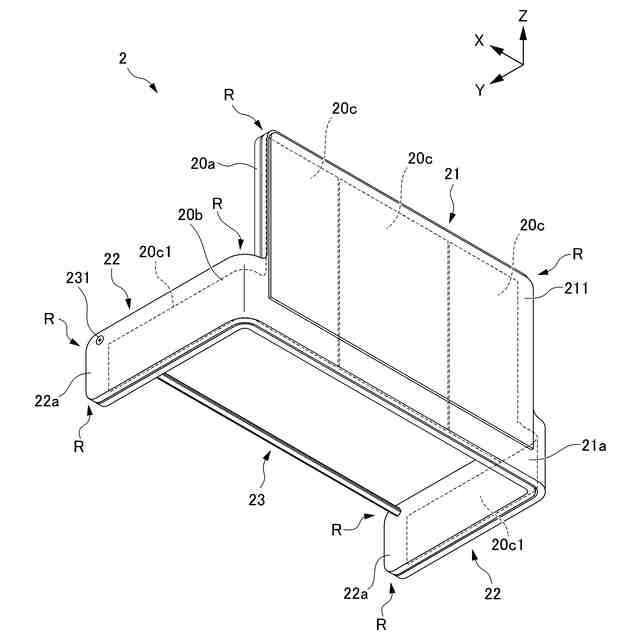

一実施形態に係るハンモックベースを後方側から見た斜視図である。

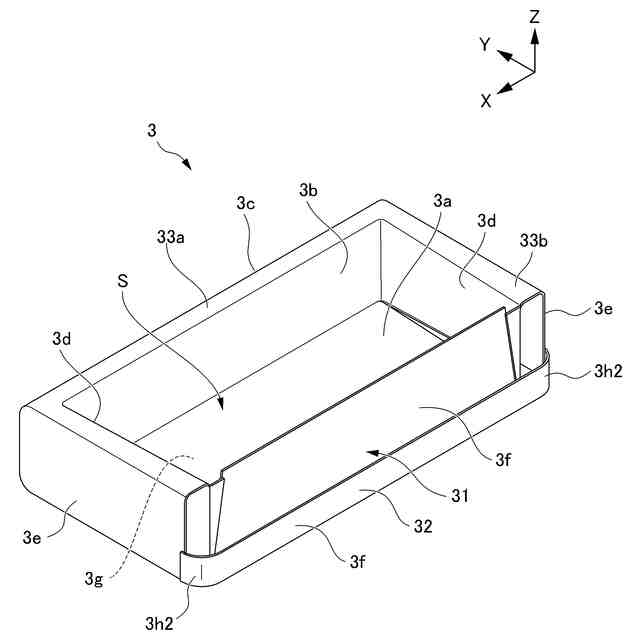

一実施形態に係るハンモック部材を後方側から見た斜視図である。
一実施形態に係るハンモック部材を形成する生地を示す平面図である。

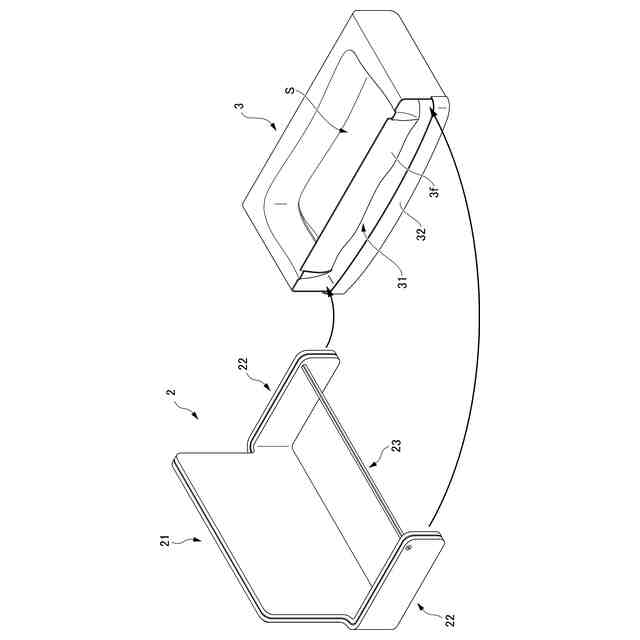

ハンモックベースにハンモック部材を装着する様子を示す斜視図である。
ハンモックベースにハンモック部材を装着する様子を示す側面図である。
一実施形態に係る小動物用ハンモックを備える棚装置を示す正面図である。
他の実施形態に係るハンモックベースを前方側から見た分解斜視図である。
他の実施形態に係る小動物用ハンモックを前方側から見た斜視図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について図面を参照して説明する。図１～図３に示すように、小動物用ハンモック１は、小動物用ハンモックベース２と、小動物用ハンモックベース２に装着されるハンモック部材３と、を有して構成される。本開示における小動物は、一般には猫であるが、特に限定されない。本開示の小動物用ハンモック１は、猫以外の小動物による使用を排除するものではない。本実施形態では、小動物が猫である場合について説明する。
【０００９】
ここで、各図中の座標軸で示される方向について定義する。Ｘ方向は、小動物用ハンモック１の幅方向を示す。Ｙ方向は、小動物用ハンモック１の前後方向を示す。Ｙ方向の矢印が示す方向は、小動物用ハンモック１の前方を示し、矢印の反対方向は、小動物用ハンモック１の後方を示す。Ｚ方向は、小動物用ハンモック１の上下方向を示す。Ｚ方向の矢印が示す方向は、小動物用ハンモック１の上方を示し、矢印の反対方向は、小動物用ハンモック１の下方を示す。
【００１０】
小動物用ハンモックベース２（以下、単にハンモックベース２という。）は、図７及び図８に示すように、背面板部２１と、一対の側枠部２２，２２と、前枠部２３と、を有して構成される。図７では、前枠部２３は分解状態で示されている。図８では、前枠部２３は取付け状態で示されている。
（【００１１】以降は省略されています）
