発明の名称建具及び建具の改修方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05F 15/641 20150101AFI20250910BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】戸車を活かしつつ戸車とは独立した障子の駆動ユニットを備える建具を提供すること。
【解決手段】枠体2と、枠体2内をスライド移動可能な障子10と、障子10の下框32,42における見付方向の両端部にそれぞれ設けられ、障子10を枠体2内に移動可能に支える二つの戸車6A,6Bと、見付方向において二つの戸車6A,6Bの間に位置するよう下框32,42に設けられ、動力によって回転する駆動戸車73を備えた駆動ユニット7と、を備え、二つの戸車6A,6Bは、駆動ユニット7の駆動戸車73に追従して転動する、建具1である。
【選択図】図2
特許請求の範囲【請求項１】
枠体と、
前記枠体内をスライド移動可能な障子と、
前記障子の下框における見付方向の両端部にそれぞれ設けられ、前記障子を前記枠体内に移動可能に支える二つの戸車と、
前記見付方向において前記二つの戸車の間に位置するよう前記下框に設けられ、動力によって回転する駆動戸車を備えた駆動ユニットと、を備え、
前記二つの戸車は、前記駆動ユニットの前記駆動戸車に追従して転動する、建具。
続きを表示（約 1,000 文字）【請求項２】
前記駆動ユニットは、
動力を発生するモータと、
前記モータに電力を供給するバッテリと、をさらに備える、請求項１に記載の建具。
【請求項３】
前記建具は、
前記駆動ユニットを制御する制御装置と、
前記制御装置と通信可能な通信装置と、をさらに備える、請求項２に記載の建具。
【請求項４】
前記駆動ユニットは、前記モータの負荷を検出する負荷センサをさらに備え、
前記制御装置は、前記負荷センサにより検出される負荷に応じて前記モータの駆動を制御する、請求項３に記載の建具。
【請求項５】
前記制御装置は、前記負荷センサにより検出される負荷が第１所定値以上となったときに前記モータの駆動を開始させ、前記負荷センサにより検出される負荷が前記第１所定値未満となったときに前記モータの駆動を停止させる、請求項４に記載の建具。
【請求項６】
前記制御装置は、前記負荷センサにより検出される負荷が、前記第１所定値よりも大きい第２所定値以上となったときに前記モータの駆動を停止させる、請求項５に記載の建具。
【請求項７】
前記建具は、前記枠体に対して前記障子を所定の位置でロックするとともに、前記障子のロックを解除する電動ロック機構をさらに備え、
前記制御装置は、前記電動ロック機構の動作を制御する、請求項３に記載の建具。
【請求項８】
前記所定の位置は、前記障子が閉じた状態である第１の位置と、前記障子が開いた状態で且つ防犯性及び換気性を確保可能な第２の位置であり、
前記制御装置は、前記駆動ユニットを制御して前記障子を前記第２の位置まで移動させた後、前記電動ロック機構を制御して前記障子をロックする、請求項７に記載の建具。
【請求項９】
前記二つの戸車は、高さ調整機構を備え、
前記駆動ユニットは、前記駆動戸車を前記枠体の下枠に設けられるレール上に付勢する付勢機構をさらに備える、請求項１又は２に記載の建具。
【請求項１０】
枠体と、
前記枠体内をスライド移動可能な障子と、
前記障子の下框における見付方向の両端部にそれぞれ設けられ、前記障子を前記枠体内に移動可能に支える二つの戸車と、を備えた建具において、
前記見付方向において前記二つの戸車の間に動力によって回転する駆動戸車を備えた駆動ユニットを設ける、建具の改修方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建具及び建具の改修方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、戸体の下桟に取付けられる戸車のフランジ部の片側に、ウォームギヤ部を設け、
該ウォームギヤ部に噛合するウォームおよび該ウォームを回転させるモータを下桟内に収容したことを特徴とする、戸体の駆動装置が提案されている。（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平２－２５２８７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の戸体の駆動装置は、従来の戸体の戸車に置き換えられるものである。そのため、手動開閉式の戸体の戸車と、電動開閉式の戸体の戸車とを、共用することはできず、従来の戸車を活かしつつ戸体を電動化することはできなかった。また、既存の戸体に特許文献１の駆動装置を設ける場合には、先に戸体の下桟に設けられた既存の戸車を外してから、新たに特許文献１の駆動装置を設置する必要があり、既存の戸体を電動化する場合の施工が容易ではないという問題もあった。
【０００５】
本開示は、戸車を活かしつつ戸車とは独立した障子の駆動ユニットを備える建具及びその改修方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、枠体と、前記枠体内をスライド移動可能な障子と、前記障子の下框における見付方向の両端部にそれぞれ設けられ、前記障子を前記枠体内に移動可能に支える二つの戸車と、前記見付方向において前記二つの戸車の間に位置するよう前記下框に設けられ、動力によって回転する駆動戸車を備えた駆動ユニットと、を備え、前記二つの戸車は、前記駆動ユニットの前記駆動戸車に追従して転動する、建具に関する。
【０００７】
また本開示は、枠体と、前記枠体内をスライド移動可能な障子と、前記障子の下框における見付方向の両端部にそれぞれ設けられ、前記障子を前記枠体内に移動可能に支える二つの戸車と、を備えた建具において、前記見付方向において前記二つの戸車の間に動力によって回転する駆動戸車を備えた駆動ユニットを設ける、建具の改修方法に関する。
【図面の簡単な説明】
【０００８】

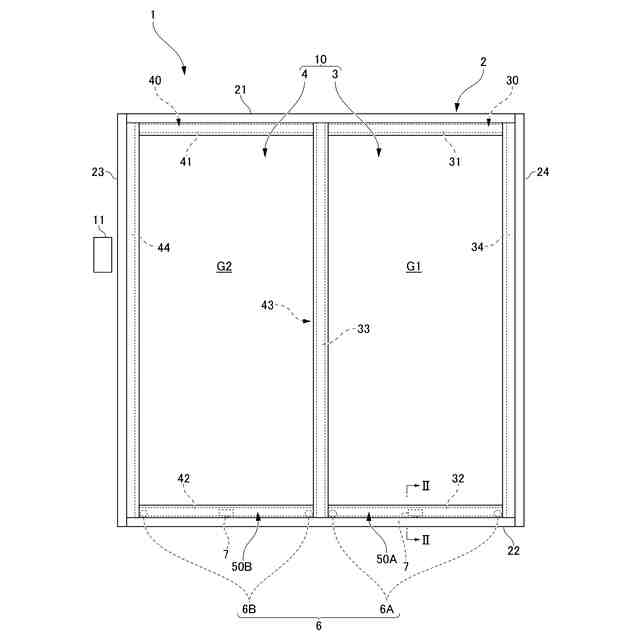

本開示に係る建具を室内側から見た姿図である。

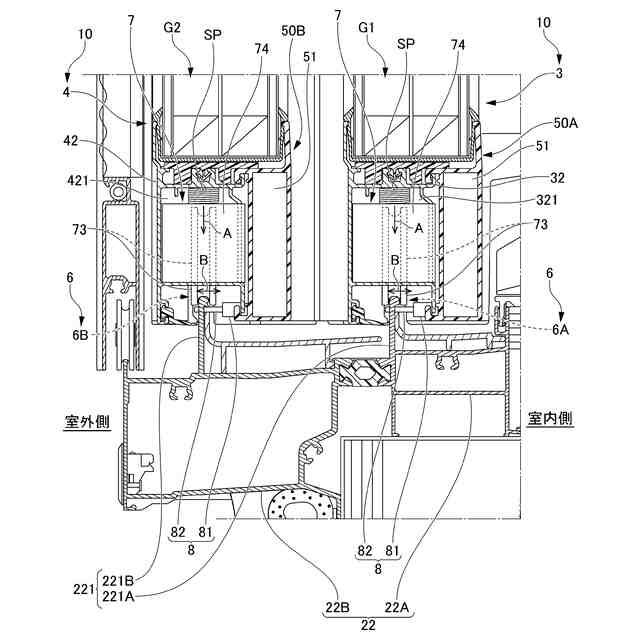

図１のＩＩ－ＩＩ線部分拡大断面図である。

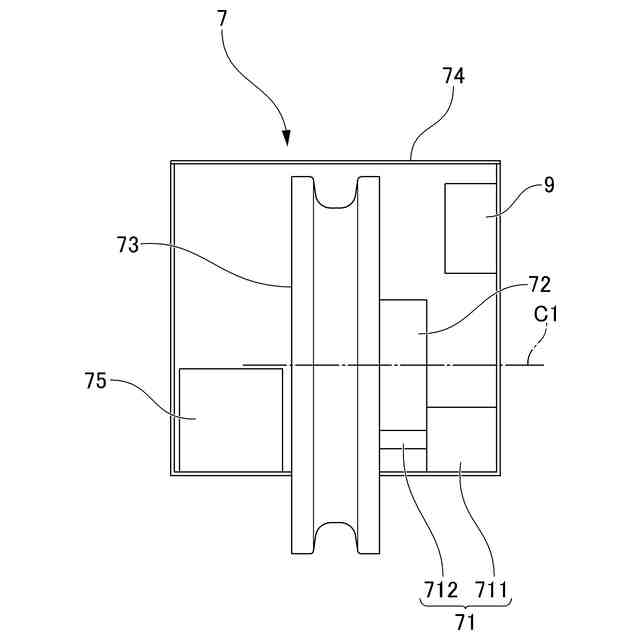

図２に設置された駆動ユニットの内部模式図である。

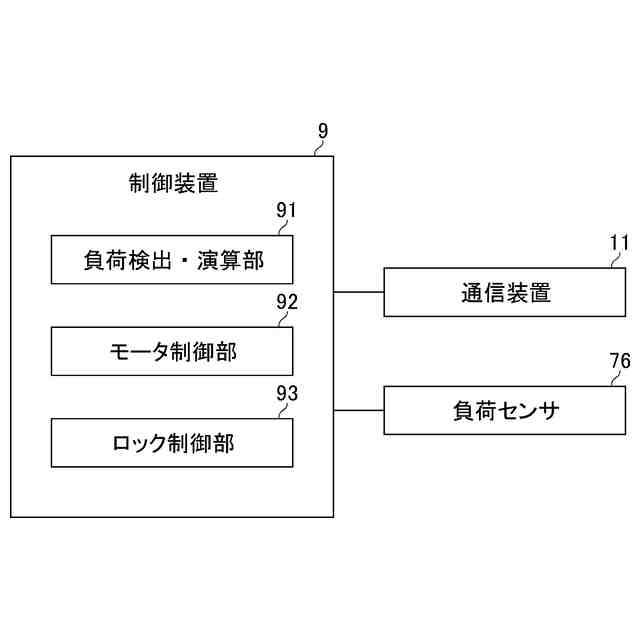

本実施形態の建具が備える制御装置の構成を模式的に示すブロック図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下、本開示の第１実施形態について、図面を参照しながら詳細に説明する。なお、本明細書において、「見付方向」とは、建物に形成された開口部に納められた建具における障子の面方向を示し、「見込方向」とは、上記障子の厚み方向を示すものとする。
【００１０】
図１に示すように、本実施形態の建具１は図示しない建物の開口部に配置され、枠体２の内部をスライド移動可能な障子１０と、障子１０の下框３２及び下框４２に設けられる戸車６と、駆動ユニット７と、駆動ユニット７を制御する図示しない制御装置９と、通信装置１１と、を備える。本実施形態の建具１は引き違い窓であり、図１の障子１０は閉じた状態を示している。
（【００１１】以降は省略されています）
