公開番号2025132197
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029606
出願日2024-02-29
発明の名称通信装置および通信装置の取り付け方法
出願人シャープ株式会社
代理人個人,個人,個人,個人
主分類H04B 1/38 20150101AFI20250903BHJP(電気通信技術)
要約【課題】検針メータなどの対象物に容易に後付けすることが可能な通信装置を提供する。
【解決手段】筐体と、筐体の内部に配置される無線通信部と、無線通信部を介して所定の情報を送信するための制御部と、を備える通信装置が提供される。筐体の側面に、筐体を取り付け対象物に固定するための結束バンドをひっかけるための少なくとも1つのフックと、結束バンドが抜けることを防止するためのカエシ部と、が形成される。
【選択図】図14
特許請求の範囲【請求項１】
筐体と、
前記筐体の内部に配置される無線通信部と、
前記無線通信部を介して所定の情報を送信するための制御部と、を備え、
前記筐体の側面に、前記筐体を取り付け対象物に固定するための結束バンドをひっかけるための少なくとも１つのフックと、前記結束バンドが抜けることを防止するためのカエシ部と、が形成される、通信装置。
続きを表示（約 450 文字）【請求項２】
前記カエシ部には、外側に斜面が形成される、請求項１に記載の通信装置。
【請求項３】
前記少なくとも１つのフックは、引っかけられた前記結束バンドに平行な方向に並べて配置される複数のフックを含み、
前記カエシ部は、前記複数のフックの中央に対応する位置に形成される、請求項１に記載の通信装置。
【請求項４】
前記カエシ部は、前記少なくとも１つのフックの下端部に形成される、請求項１に記載の通信装置。
【請求項５】
前記少なくとも１つのフックの各々は、下方が開放されており、前記結束バンドが下方から押し込まれる、請求項１に記載の通信装置。
【請求項６】
通信装置の取り付け方法であって、
取り付け対象物の周囲に結束バンドを取り付ける第１のステップと、
その後に、前記結束バンドを、通信装置の筐体の側面に設けられる少なくとも１つのフックにひっかける第２のステップと、を備える通信装置の取り付け方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、検針メータなどの対象物に後付け可能な通信装置の技術に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、住宅やオフィスなどには、水道などの使用量を測定するための検針用メータが取り付けられている。そして、特開２００４－３４１６８０号公報（引用文献１）には、防水カバーを持った水道メータ検針用無線通信機が開示されている。引用文献１によると、水道メータ用無線通信機のアンテナ部分に浸水時にアンテナ部分が水面上に浮上する浮力を持った空間を設けて、無線通信機本体とアンテナを一体として防水カバーにより密封被覆して、水道メータの設置場所が浸水した場合には、無線通信機が浮上してアンテナ部分が水面上に出るようにして、通信が確保出来るようにして水道メータの無線検針が安定して運用出来るようにしたものである。
【０００３】
また、特開平６－２８２７９０号公報（引用文献２）には、自動検針用無線装置が開示されている。引用文献２によると、自動検針用無線装置は、水道メータのメータますの蓋に表側から形成された凹部内に配設される円柱構造であり、凹部で無線装置のアンテナの方向を任意に調整することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－３４１６８０号公報
特開平６－２８２７９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、検針メータなどの対象物に容易に後付けすることが可能な通信装置を提供することである。
【課題を解決するための手段】
【０００６】
この発明のある態様に従うと、筐体と、筐体の内部に配置される無線通信部と、無線通信部を介して所定の情報を送信するための制御部と、を備える通信装置が提供される。筐体の側面に、筐体を取り付け対象物に固定するための結束バンドをひっかけるための少なくとも１つのフックと、結束バンドが抜けることを防止するためのカエシ部と、が形成される。
【発明の効果】
【０００７】
以上のように、本発明によれば、検針メータなどの対象物に容易に後付けすることが可能な通信装置が提供される。
【図面の簡単な説明】
【０００８】

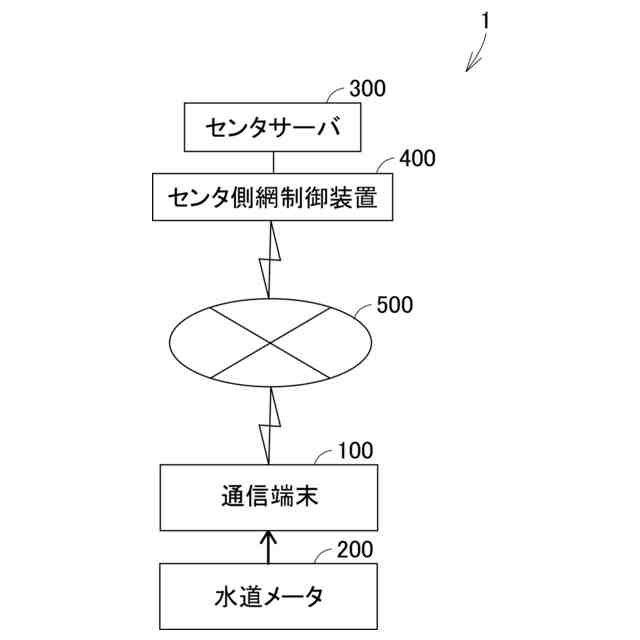

第１の実施の形態にかかるネットワークシステムの全体構成を示すイメージ図である。
第１の実施の形態にかかる水道メータＢＯＸの外観を示す斜視図である。
第１の実施の形態にかかる水道メータＢＯＸの内側を示す上方斜視図である。

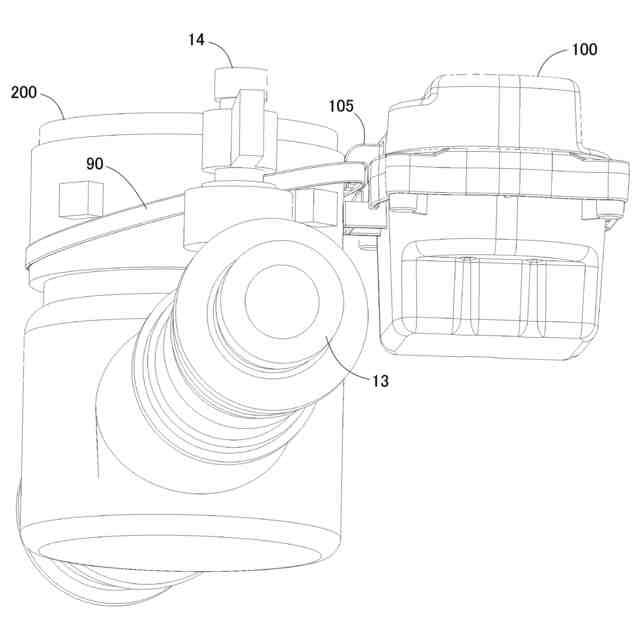

第１の実施の形態にかかる水道メータＢＯＸの内側を示す下方斜視図である。

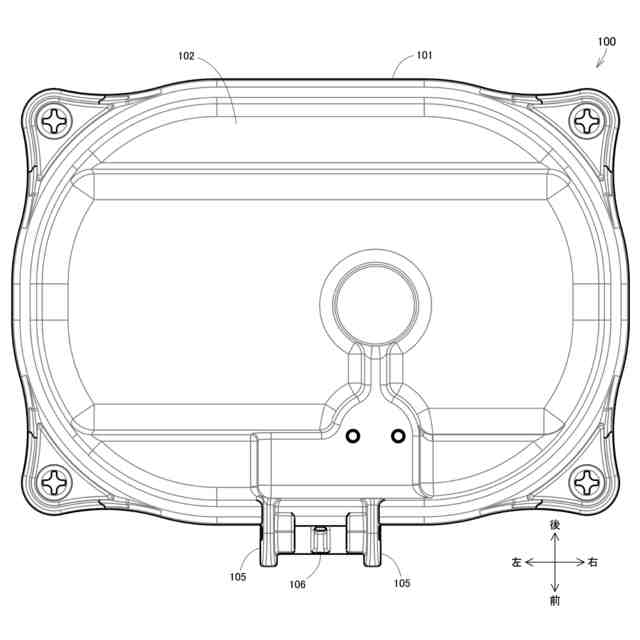

第１の実施の形態にかかる通信装置を示す平面図である。

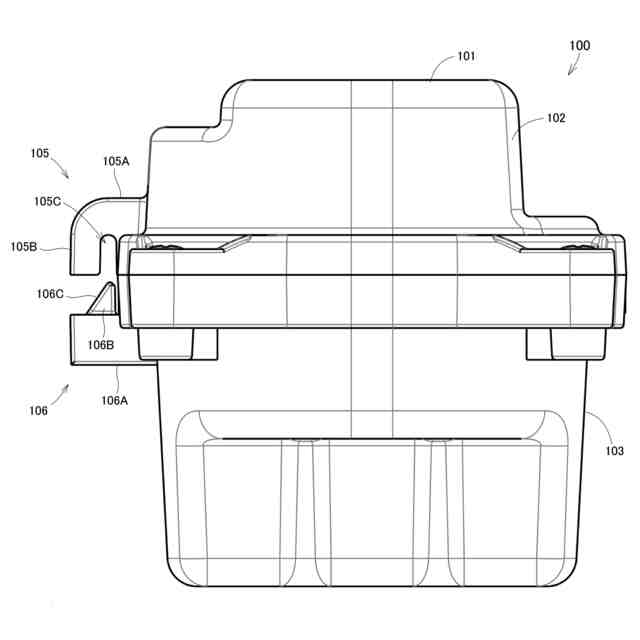

第１の実施の形態にかかる通信装置を示す側面図である。
第１の実施の形態にかかる通信装置を示す下方斜視図である。

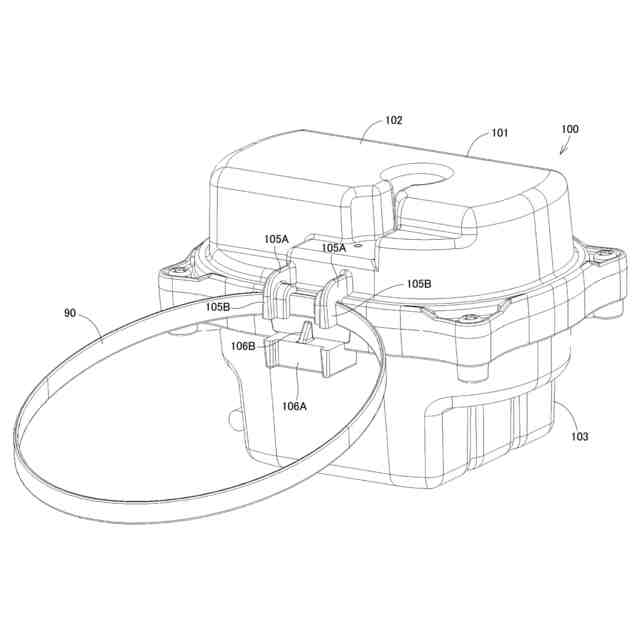

第１の実施の形態にかかる結束バンドが嵌められた状態の通信装置を示す上方斜視図である。

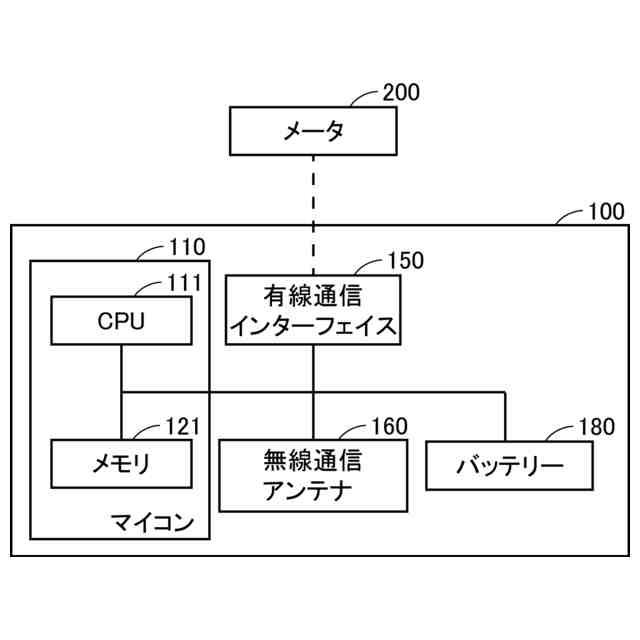

第１の実施の形態にかかる通信装置の主要な機能を示すブロック図である。
第１の実施の形態にかかる通信装置の設置方法を示すフローチャートである。
第１の実施の形態にかかる通信装置の固定方法を示す第１の状態の平面図と側面図である。
第１の実施の形態にかかる通信装置の固定方法を示す第２の状態の平面図と側面図である。
第１の実施の形態にかかる通信装置の固定方法を示す第３の状態の平面図と側面図である。

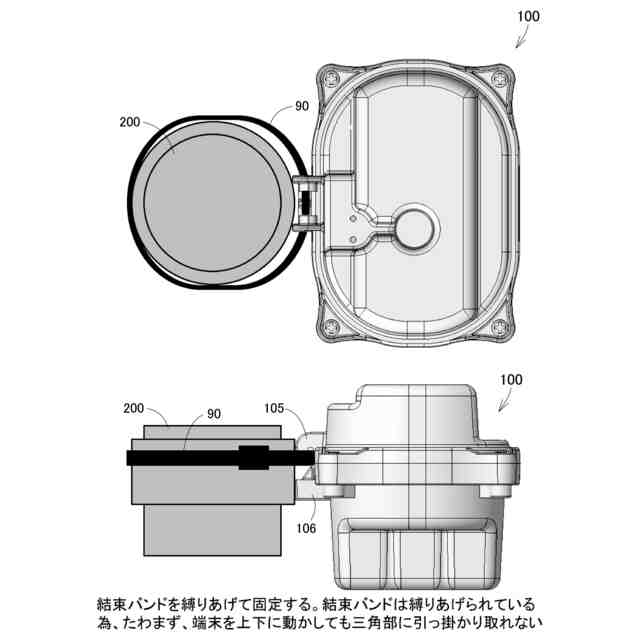

第１の実施の形態にかかる通信装置の固定方法を示す第４の状態の平面図と側面図である。
第２の実施の形態にかかる通信装置を示す側面図である。
第３の実施の形態にかかる通信装置を示す側面図である。
第４の実施の形態にかかる通信装置を示す平面図である。
第５の実施の形態にかかる通信装置を示す平面図である。
第５の実施の形態にかかる通信装置を示す側面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、本発明の実施の形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがって、それらについての詳細な説明は繰り返さない。
＜第１の実施の形態＞
＜ネットワークシステム１の全体構成＞
【００１０】
まず、図１を参照して本実施の形態にかかるネットワークシステム１の全体構成について説明する。本実施の形態にかかるネットワークシステム１は、主に、水道メータ２００と、通信装置１００と、ネットワーク５００と、センタ側網制御装置４００と、センタサーバ３００などを含むものである。
（【００１１】以降は省略されています）
