公開番号2025133041
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2025016485,2024029640
出願日2025-02-04,2024-02-29
発明の名称宅配ボックスの取付構造及び取付方法
出願人ミサワホーム株式会社
代理人個人
主分類E06B 7/28 20060101AFI20250903BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】壁に形成された開口部に取り付けられる宅配ボックスと壁との一体性を向上させる。
【解決手段】一方と他方の壁面のうち少なくとも一方の壁面が屋外に面して配置された壁13に、内部中空状に形成された宅配ボックス15が取り付けられており、壁13には、当該壁13を貫通する開口部20が形成され、宅配ボックス15は、開口部20に嵌め込まれるボックス本体30と、ボックス本体30に取り付けられているとともに、ボックス本体30から外方に張り出して一方の壁面に固定された一面側固定部34と、ボックス本体30に取り付けられているとともに、ボックス本体30から外方に張り出して他方の壁面に固定された他面側固定部35と、を備えている。

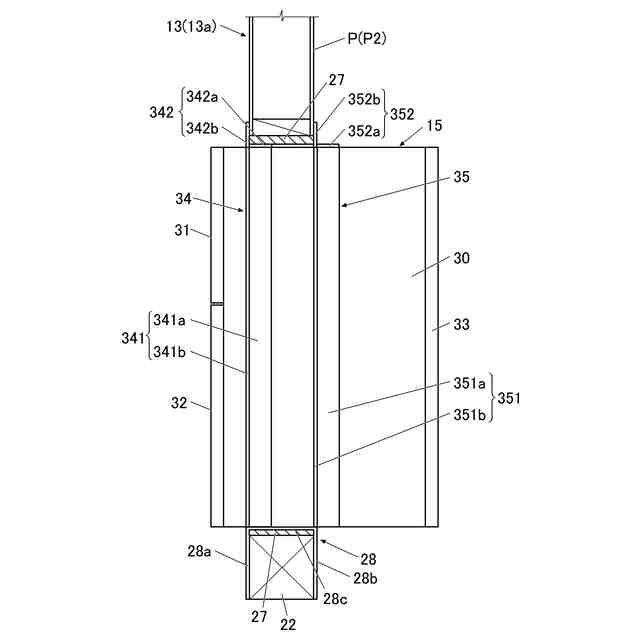

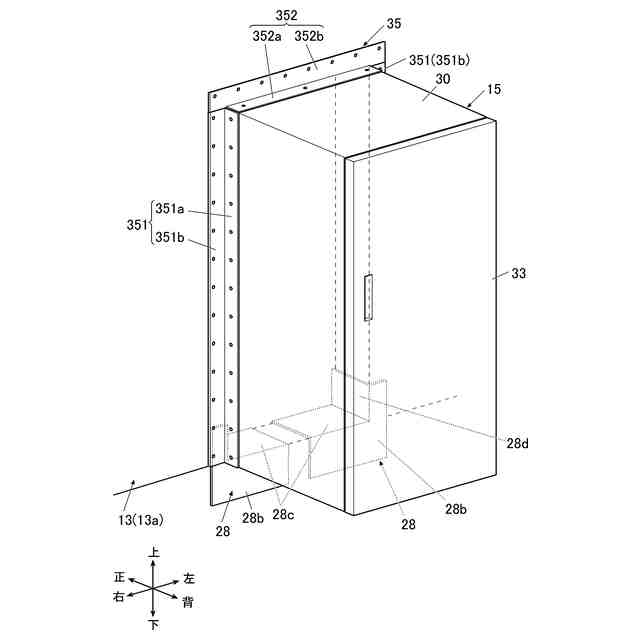

【選択図】図6
特許請求の範囲【請求項１】
一方と他方の壁面のうち少なくとも一方の前記壁面が屋外に面して配置された壁に、内部中空状に形成された宅配ボックスが取り付けられており、
前記壁には、当該壁を貫通する開口部が形成され、
前記宅配ボックスは、
前記開口部に嵌め込まれるボックス本体と、
前記ボックス本体に取り付けられているとともに、前記ボックス本体から外方に張り出して一方の前記壁面に固定された一面側固定部と、
前記ボックス本体に取り付けられているとともに、前記ボックス本体から外方に張り出して他方の前記壁面に固定された他面側固定部と、を備えていることを特徴とする宅配ボックスの取付構造。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の宅配ボックスの取付構造において、
前記ボックス本体は直方体状に形成されており、
前記一面側固定部及び前記他面側固定部は、
前記ボックス本体の左右側面に固定されて外方に張り出す側方張出部と、
前記ボックス本体の上面に固定されて外方に張り出す上方張出部と、を備えていることを特徴とする宅配ボックスの取付構造。
【請求項３】
請求項１に記載の宅配ボックスの取付構造において、
前記開口部の下側左右の隅部に被せられて設けられる止水プレートを更に備えており、
前記止水プレートは、
一方の前記壁面を被覆する一面側板部と
他方の前記壁面を被覆する他面側板部と、
前記一面側板部と前記他面側板部とを連結し、前記ボックス本体と前記開口部の下側左右の隅部との間に介在する連結介在板部と、を有し、
前記一面側板部、前記他面側板部、前記連結介在板部は一体形成されていることを特徴とする宅配ボックスの取付構造。
【請求項４】
請求項３に記載の宅配ボックスの取付構造において、
前記止水プレートは、前記開口部の下側左右の隅部に被せられて、粘着性及び止水性を有する材料によって留め付けられていることを特徴とする宅配ボックスの取付構造。
【請求項５】
請求項１に記載の宅配ボックスの取付構造において、
前記壁の一方及び他方の前記壁面には仕上げ材が設けられていて、
前記一面側固定部及び前記他面側固定部は、前記仕上げ材によって被覆されていることを特徴とする宅配ボックスの取付構造。
【請求項６】
請求項５に記載の宅配ボックスの取付構造において、
前記一面側固定部は、一方の前記壁面にビスで固定され、
前記他面側固定部は、他方の前記壁面にビスで固定されており、
前記ビスは、前記仕上げ材によって被覆されていることを特徴とする宅配ボックスの取付構造。
【請求項７】
請求項１に記載の宅配ボックスの取付構造において、
前記開口部の周縁部と前記ボックス本体の外周面との間に不燃材が配置されていることを特徴とする宅配ボックスの取付構造。
【請求項８】
請求項１に記載の宅配ボックスの取付構造において、
前記壁は、枠体の一側面及び他側面に面材が貼設されて内部中空状に構成された建築用木質パネルが複数組み上げられて形成されていることを特徴とする宅配ボックスの取付構造。
【請求項９】
請求項１から８のいずれか一項に記載の宅配ボックスの取付構造を施工するための宅配ボックスの取付方法であって、
前記一面側固定部と前記他面側固定部のうち前記一面側固定部が前記ボックス本体に予め固定されており、
前記ボックス本体を前記開口部に嵌め込んでから、前記一面側固定部を一方の前記壁面に固定した後に、前記他面側固定部を前記ボックス本体に取り付けて、その後、前記他面側固定部を他方の前記壁面に固定することを特徴とする宅配ボックスの取付方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、宅配ボックスの取付構造及び取付方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、宅配便の物流量が増大しており、宅配ボックス等と呼ばれる荷受け設備の需要が高まっている。特許文献１には、住宅等の建物の外壁に形成された開口部に設けられたビルトイン型の宅配ボックスが開示されている。
このような宅配ボックスは、荷物が収容される箱部分が、箱本体と、箱本体の屋外側に位置して外壁の開口部の内側面に固定される断熱枠と、断熱枠の屋外側に位置して外壁表面の開口部側縁に固定される取付枠と、箱本体及び取付枠の外周面に取り付けられる断熱材と、箱の内面を構成する化粧板と、を含んで構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１３９７６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の宅配ボックスは、箱本体が断熱材によって覆われているため内外の温度差を軽減することができるが、その反面、外壁に接する部分の構造が複雑化している。そのため、外壁に対する取付強度を向上させたり、防水性を向上させたりすることが難しく、結果的に、宅配ボックスと外壁との一体性を向上させにくいという問題が生じやすくなっている。
【０００５】
本発明は上記事情に鑑みてなされたものであり、その課題は、壁に形成された開口部に取り付けられる宅配ボックスと壁との一体性を向上させることである。
【課題を解決するための手段】
【０００６】

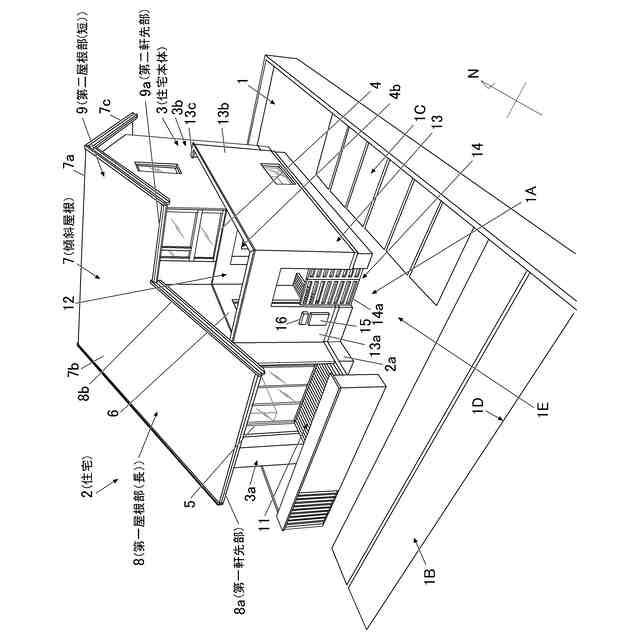

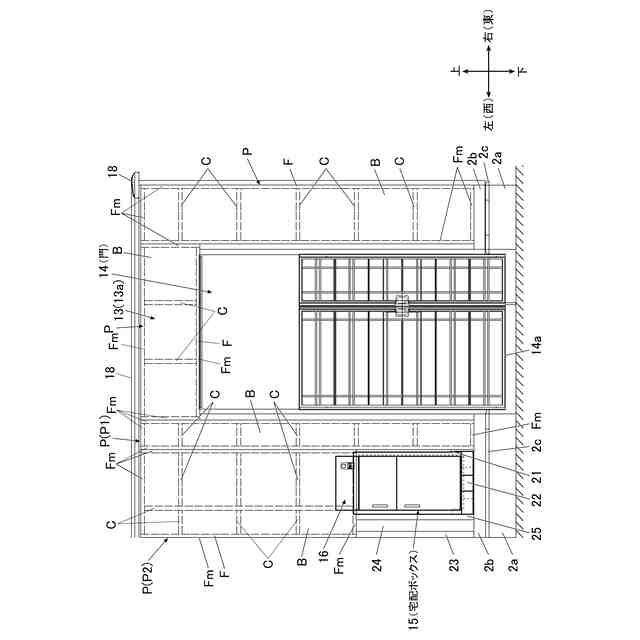

請求項１に記載の発明は、例えば図１～図９に示すように、一方と他方の壁面のうち少なくとも一方の前記壁面が屋外に面して配置された壁１３（遮蔽壁１３：第一遮蔽壁１３ａ）に、内部中空状に形成された宅配ボックス１５が取り付けられており、
前記壁１３には、当該壁１３を貫通する開口部２０が形成され、
前記宅配ボックス１５は、
前記開口部２０に嵌め込まれるボックス本体３０と、
前記ボックス本体３０に取り付けられているとともに、前記ボックス本体３０から外方に張り出して一方の前記壁面に固定された一面側固定部３４と、
前記ボックス本体３０に取り付けられているとともに、前記ボックス本体３０から外方に張り出して他方の前記壁面に固定された他面側固定部３５と、を備えていることを特徴とする。
【０００７】
請求項１に記載の発明によれば、ボックス本体３０が壁１３の開口部２０に嵌め込まれて、ボックス本体３０に取り付けられた一面側固定部３４が壁１３の一方の壁面に固定され、他面側固定部３５が壁１３の他方の壁面に固定されるので、一面側固定部３４と他面側固定部３５との間に壁１３が挟み込まれた状態でボックス本体３０を壁１３に保持できることとなる。そのため、従来とは異なり、特に複雑な構造を採用せずとも宅配ボックス１５の壁１３への取付強度を向上させることができ、宅配ボックス１５と壁１３との一体性を向上させることができる。
【０００８】

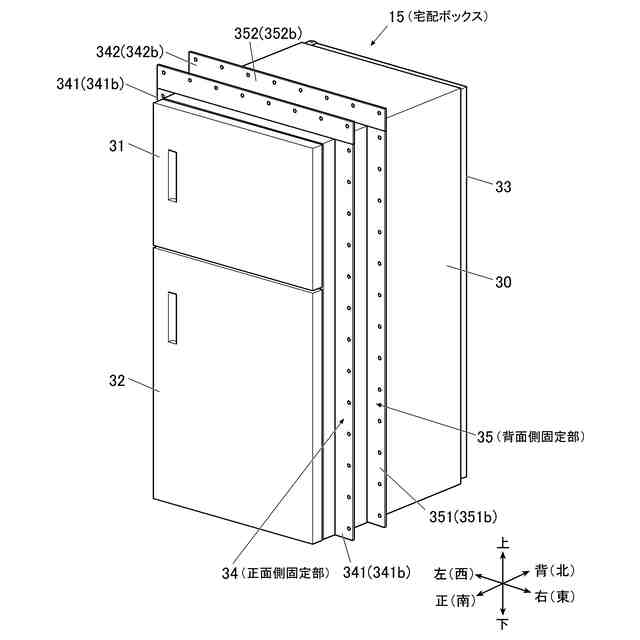

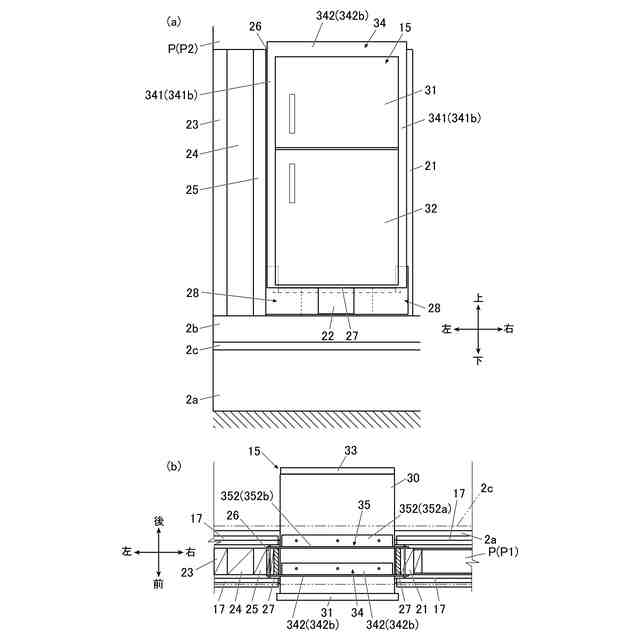

請求項２に記載の発明は、例えば図２，図５～図９に示すように、請求項１に記載の宅配ボックス１５の取付構造において、
前記ボックス本体３０は直方体状に形成されており、
前記一面側固定部３４及び前記他面側固定部３５は、
前記ボックス本体３０の左右側面に固定されて外方に張り出す側方張出部３４１，３５１と、
前記ボックス本体３０の上面に固定されて外方に張り出す上方張出部３４２，３５２と、を備えていることを特徴とする。
【０００９】
請求項２に記載の発明によれば、ボックス本体３０を壁１３で保持するにあたって、一面側固定部３４と他面側固定部３５の双方においてボックス本体３０の左右両側と上側を壁１３に固定することができるので、ボックス本体３０のなるべく多くの箇所を壁１３に固定することができる。これにより、従来とは異なり、特に複雑な構造を採用せずとも宅配ボックス１５の壁１３への取付強度を向上させることができ、宅配ボックス１５と壁１３との一体性を向上させることができる。
【００１０】

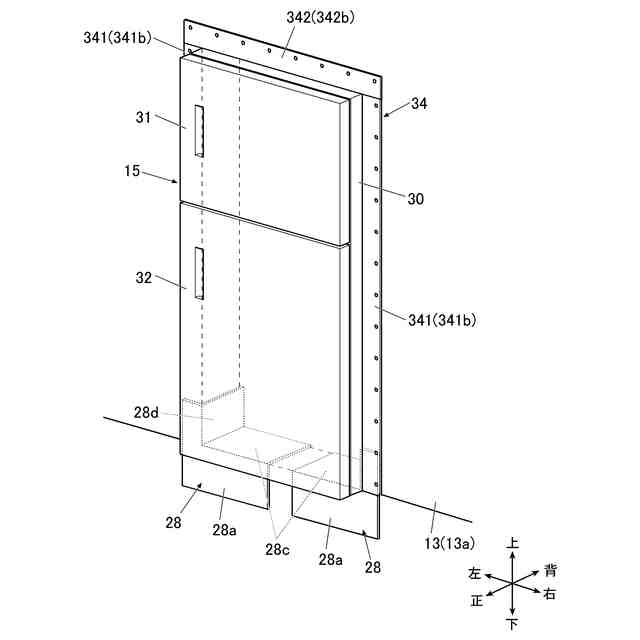

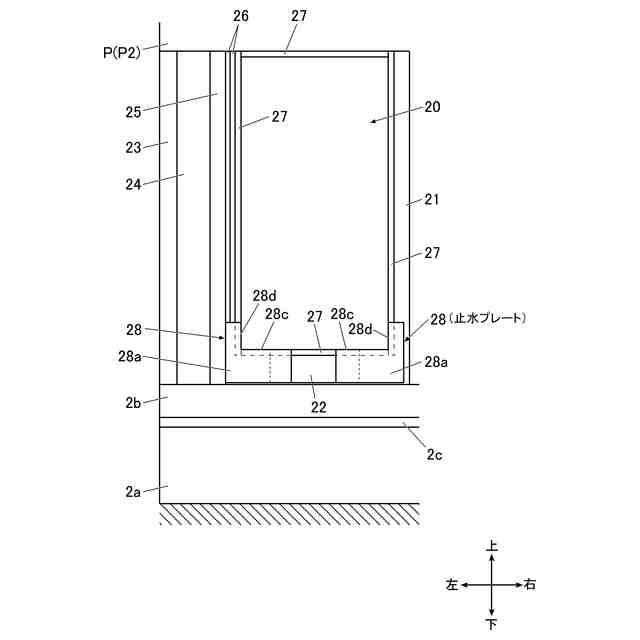

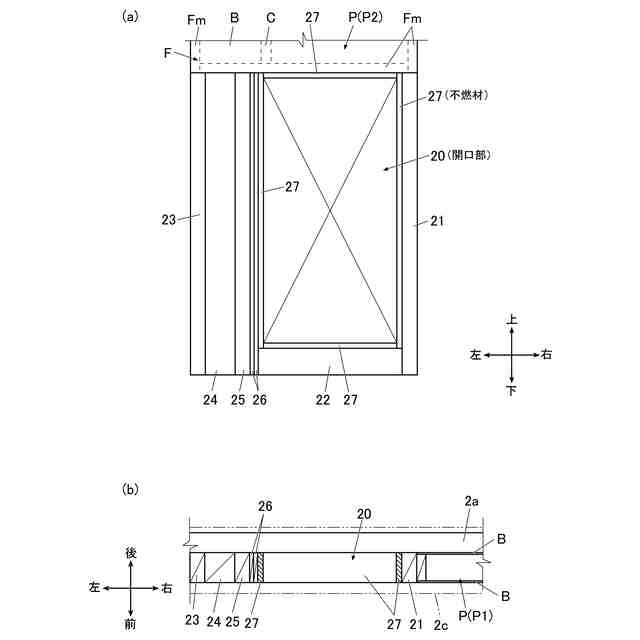

請求項３に記載の発明は、例えば図２，図４，図６～図９に示すように、請求項１に記載の宅配ボックス１５の取付構造において、
前記開口部２０の下側左右の隅部に被せられて設けられる止水プレート２８を更に備えており、
前記止水プレート２８は、
一方の前記壁面を被覆する一面側板部２８ａと
他方の前記壁面を被覆する他面側板部２８ｂと、
前記一面側板部２８ａと前記他面側板部２８ｂとを連結し、前記ボックス本体３０と前記開口部２０の下側左右の隅部との間に介在する連結介在板部２８ｃ，２８ｄ（水平板部２８ｃ、立ち上がり板部２８ｄ）と、を有し、
前記一面側板部２８ａ、前記他面側板部２８ｂ、前記連結介在板部２８ｃ，２８ｄは一体形成されていることを特徴とする。
（【００１１】以降は省略されています）
