公開番号2025121278
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016631
出願日2024-02-06
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 5/16 20060101AFI20250812BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】防火性能を向上可能な建具を提供すること。
【解決手段】建具1は、下枠と、左縦框43及び下框を有する外障子4と、下枠に設けられ外障子4を案内する室外側レールと、左縦框43に設けられる振れ止め部材7と、振れ止め部材7に設けられる加熱発泡材6と、を備える。振れ止め部材7は、加熱発泡材6Aが挿入される挿入孔75と、室外側レール側に開口し挿入孔75と連続する貫通孔76と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
下枠と、
縦框及び下框を有する障子と、
前記下枠に設けられ、前記障子を案内するレールと、
前記縦框に設けられる振れ止め部材と、
前記振れ止め部材に設けられる加熱発泡材と、
を備え、
前記振れ止め部材は、前記加熱発泡材が挿入される挿入孔と、前記レール側に開口し前記挿入孔と連続する貫通孔と、を有する、建具。
続きを表示（約 410 文字）【請求項２】
前記挿入孔は、前記下框側に開口する、請求項１に記載の建具。
【請求項３】
前記挿入孔には、前記加熱発泡材を水平方向に挿入可能である、請求項１又は２に記載の建具。
【請求項４】
前記挿入孔の奥側の上下方向寸法は、当該挿入孔の入口側の上下方向寸法よりも小さい、請求項１又は２に記載の建具。
【請求項５】
前記挿入孔は、前記奥側に向かうに従って上下方向寸法が小さくなるテーパ部を有する、請求項４に記載の建具。
【請求項６】
前記挿入孔の入口側から前記挿入孔の奥側に向かう方向を挿入方向とすると、
前記振れ止め部材は、前記挿入孔に対して前記挿入方向の逆方向側に隣り合って設けられる突起部を有する、請求項１又は２に記載の建具。
【請求項７】
前記振れ止め部材は、前記貫通孔を複数有する、請求項１又は２に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、建具において、加熱発泡材等の耐火材を取り付けて、防火性能を高めることが行われている。また、建具の防火性能を高める上で、障子と下枠との間の隙間を塞ぐことが有効であることが知られている。
【０００３】
例えば、特許文献１の建具では、熱により発泡する加熱発泡材が、下枠に取り付けられている。火災時には、加熱発泡材が障子側に発泡し、障子と下枠との間の隙間を塞ぐようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－１１３０６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、下枠の上面が略平坦に構成された、いわゆるフラットレール構造の建具が存在する。フラットレール構造の建具においては、障子を案内するレールの側方にアタッチメントが配置され、レールに起因する凹凸の発生が抑制されている。
【０００６】
しかし、下枠にアタッチメントが配置されていると、加熱発泡材を下枠に取り付けにくくなるおそれがある。このように、建具の構成によっては、加熱発泡材を下枠に取り付けることが困難な場合がある。
【０００７】
かかる困難を回避すべく、加熱発泡材を障子側に取り付けた場合には、加熱発泡材の脱落による防火性能の低下が懸念される。
【０００８】
本開示は、防火性能を向上可能な建具を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本開示の建具は、下枠と、縦框及び下框を有する障子と、前記下枠に設けられる、前記障子を案内するレールと、前記縦框に設けられる振れ止め部材と、前記振れ止め部材に設けられる加熱発泡材と、を備え、前記振れ止め部材は、前記加熱発泡材が挿入される挿入孔と、前記レール側に開口し前記挿入孔と連続する貫通孔と、を有する。
【図面の簡単な説明】
【００１０】
一実施形態に係る建具を室内側から見た正面図である。

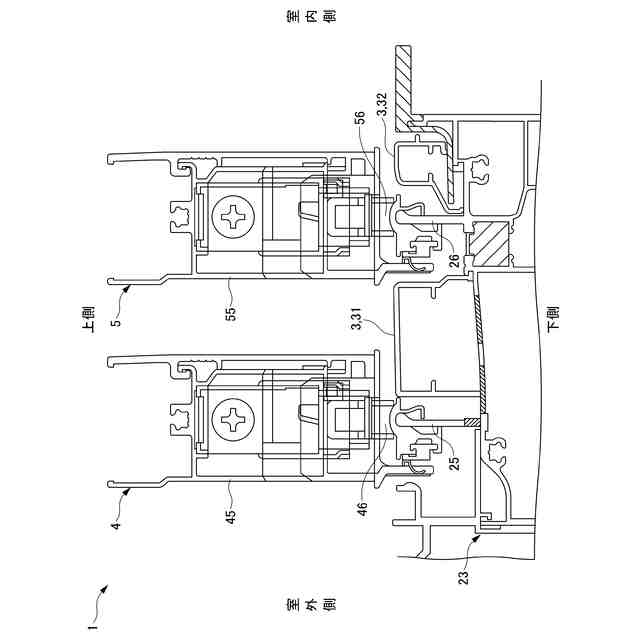

下枠付近の縦断面図である。

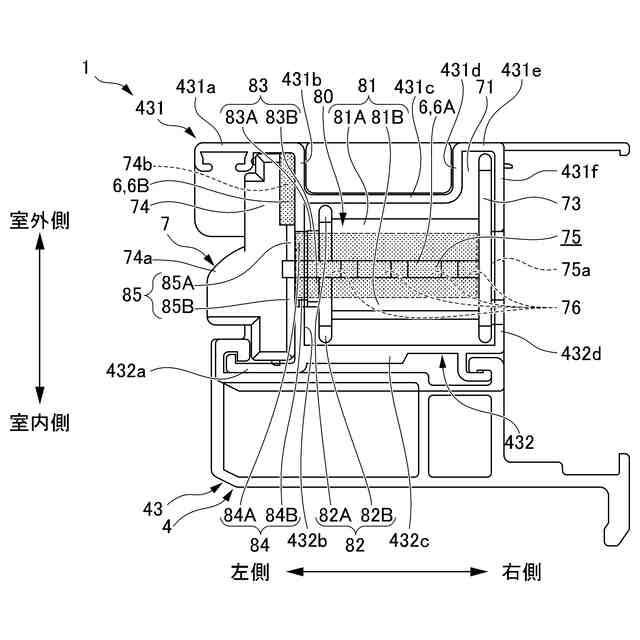

振れ止め部材及び加熱発泡材が取り付けられた縦框の平面図である。

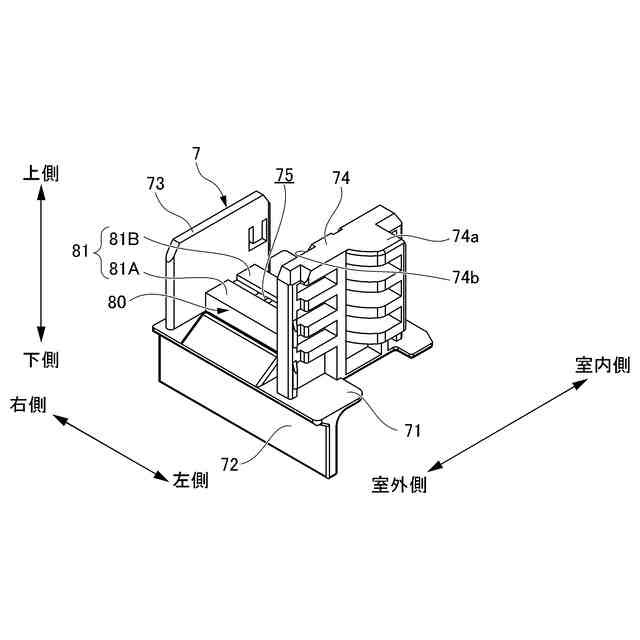

振れ止め部材を斜め上方から見た斜視図である。
振れ止め部材の斜め下方から見た斜視図である。

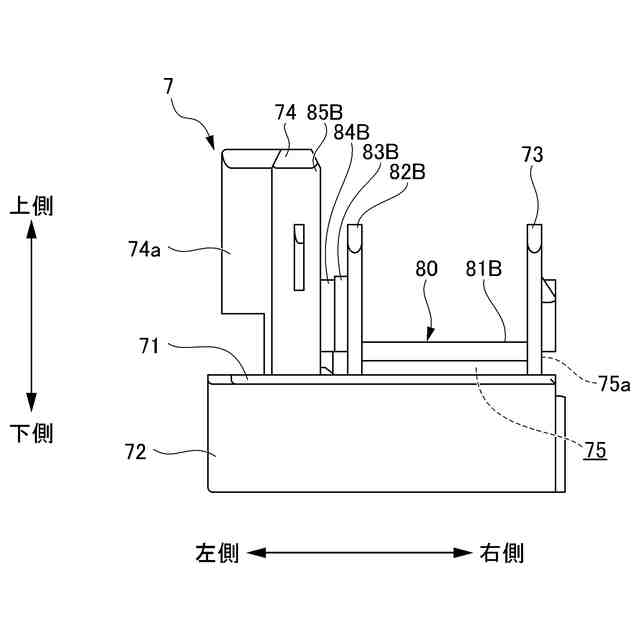

振れ止め部材を室内側から見た正面図である。

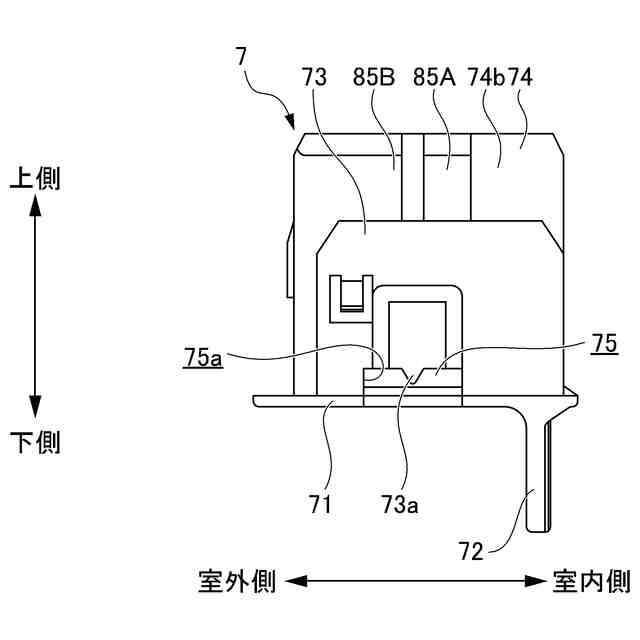

振れ止め部材を右側から見た側面図である。

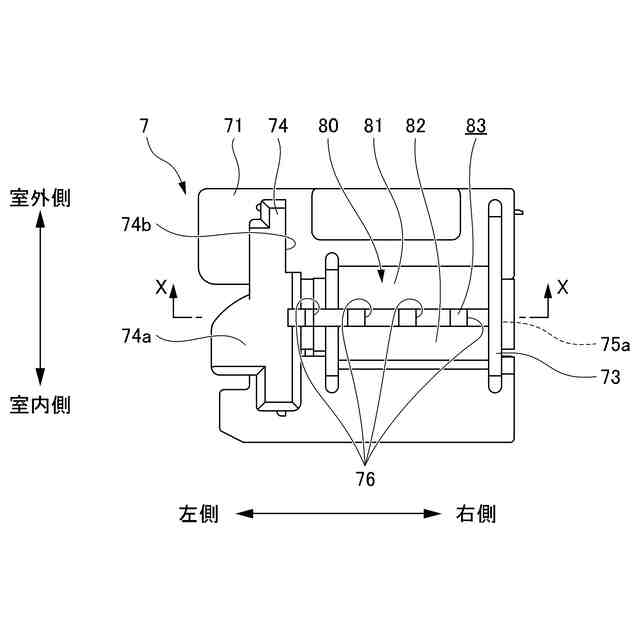

振れ止め部材の平面図である。
振れ止め部材の下面図である。
図８のＸ－Ｘ断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
