公開番号2025134034
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025120046,2023188373
出願日2025-07-16,2019-09-30
発明の名称電池パック
出願人株式会社マキタ
代理人弁理士法人快友国際特許事務所
主分類H01M 50/242 20210101AFI20250904BHJP(基本的電気素子)
要約【課題】下部ケースに衝撃が加わった場合でも、セルケースに収容されている電池セルが損傷することを抑制することができる技術を提供する。
【解決手段】電池パックは、上部ケースと、上部ケースに固定される下部ケースを備えるアウターケースと、電池セルと、電池セルを収容するセルケースと、を備える。下部ケースとセルケースの下面の全面の間にはクリアランスが設けられている。
【選択図】図19
特許請求の範囲【請求項１】
上部ケースと、前記上部ケースに固定される下部ケースを備えるアウターケースと、
電池セルと、
前記電池セルを収容するセルケースと、を備え、
前記セルケースの下面の全面と前記下部ケースとの間にはクリアランスが設けられている、電池パック。
続きを表示（約 740 文字）【請求項２】
前記セルケースは、前記アウターケースにネジ止めされている、請求項１に記載の電池パック。
【請求項３】
前記下部ケースには、前記下部ケースの底面に対して平行に３個以上の電池セルが並んで設けられており、
前記３個以上の電池セルは、前記下部ケースの角部に最も近い外側電池セルと、前記外側電池セルの内側に設けられる内側電池セルと、から構成され、
前記セルケースの下面のうち、前記外側電池セルを保持する第１保持部と前記下部ケースとの間のクリアランスは、前記セルケースの下面のうち、前記内側電池セルを保持する第２保持部と前記下部ケースとの間のクリアランスよりも大きい、請求項１又は２に記載の電池パック。
【請求項４】
前記第１保持部は、前記外側電池セルの長手方向の端面側を保持する端面側保持部と、前記外側電池セルの前記長手方向の中央側を保持する中央側保持部と、で構成されており、
前記端面側保持部と前記下部ケースの間のクリアランスは、前記中央側保持部と前記下部ケースの間のクリアランスよりも大きい、請求項３に記載の電池パック。
【請求項５】
前記下部ケースの前記底面のうち、前記外側電池セルの側面と前記内側電池セルの側面が対向する前記底面の間には、段差部が設けられており、
前記段差部は、前記内側電池セル側から前記外側電池セル側に向かって下方に下がっている、請求項３又は４に記載の電池パック。
【請求項６】
前記セルケースの下部の四隅の角部の肉厚は、前記電池セルの長手方向軸の下方における前記セルケースの肉厚よりも厚い、請求項１～５のいずれか一項に記載の電池パック。

発明の詳細な説明【技術分野】
【０００１】
本明細書によって開示される技術は、電池パックに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１に、電池パックが開示されている。特許文献１の電池パックは、上部ケースと、上部ケースに固定される下部ケースを備えるアウターケースと、電池セルと、電池セルを収容するセルケースと、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２０３７０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、ユーザが電池パックを落下させた場合等に、アウターケースの下部ケースに衝撃が加わり、下部ケースが変形し得る。特許文献１の電池パックの場合、下部ケースが変形すると、下部ケースがセルケースに接触し、セルケースが変形することによって、セルケースに収容されている電池セルが損傷するおそれがある。
【０００５】
本明細書は、下部ケースに衝撃が加わった場合でも、セルケースに収容されている電池セルが損傷することを抑制することができる技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書によって開示される電池パックは、上部ケースと、前記上部ケースに固定される下部ケースを備えるアウターケースと、電池セルと、前記電池セルを収容するセルケースと、を備え、前記下部ケースと前記セルケースの下面の全面の間にはクリアランスが設けられている。
【０００７】
上記の電池パックでは、アウターケースの下部ケースに衝撃が加わり、下部ケースが変形した場合でも、下部ケースがセルケースの下面に接触することを抑制することができる。従って、下部ケースに衝撃が加わった場合に、セルケースに収容されている電池セルが損傷することを抑制することができる。
【図面の簡単な説明】
【０００８】

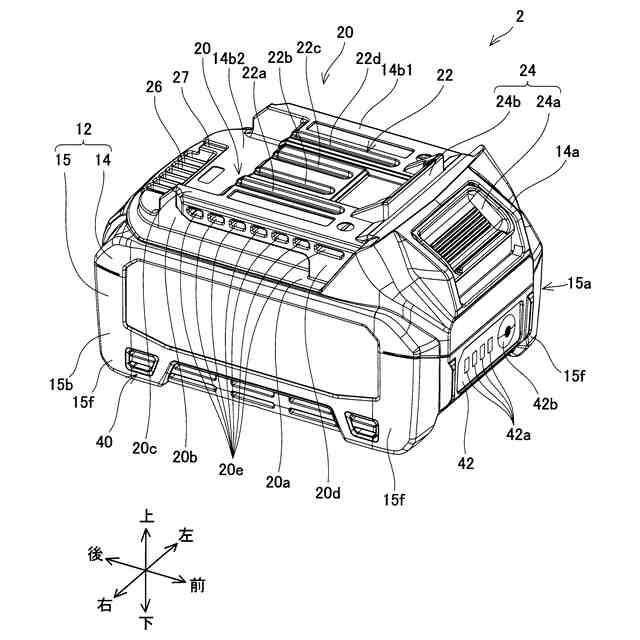

第１実施例の電池パック２を前方右方上方から見た斜視図である。
第１実施例の電池パック２を前方右方下方から見た斜視図である。

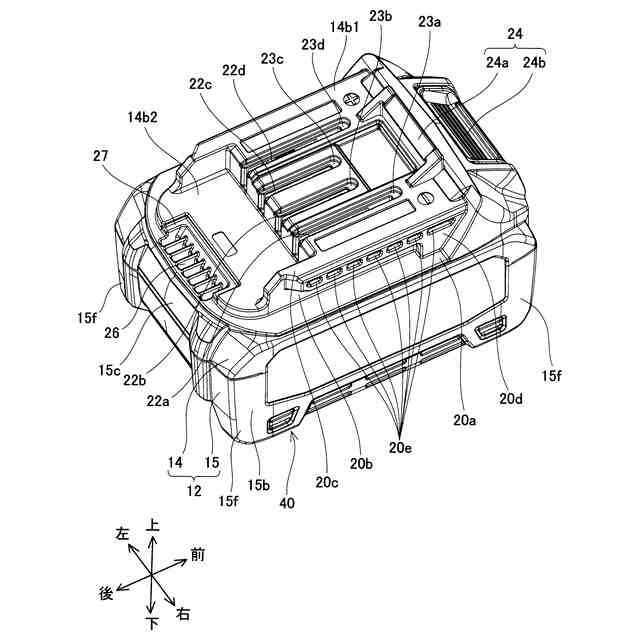

第１実施例の電池パック２を後方右方上方から見た斜視図である。

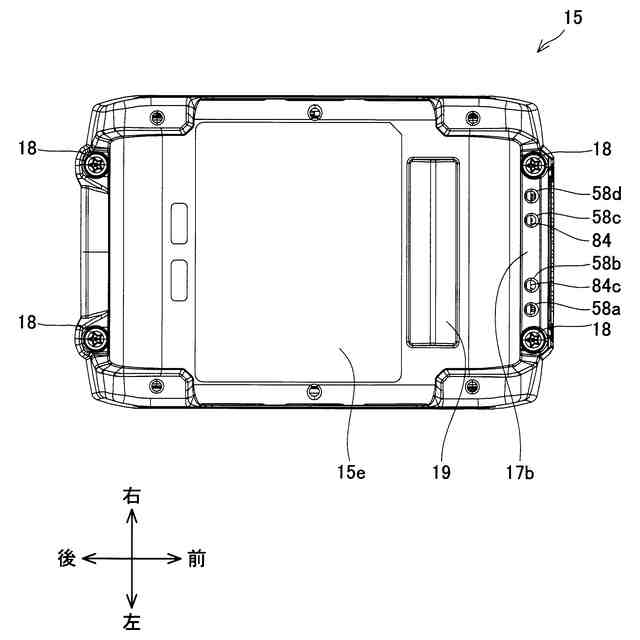

第１実施例の電池パック２を下方から見た下面図である。
第１実施例の電池パック２を右方から見た右側面図である。
第１実施例の上部ケース１４を下方から見た下面図である。
第１実施例の上部ケース１４を前方左方下方から見た斜視図である。
第１実施例の上部ケース１４のスライドレール２０を後方から見た断面図である。

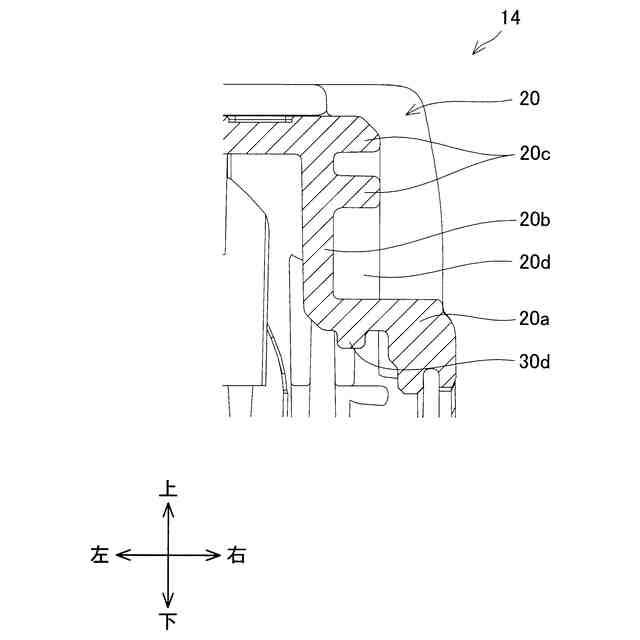

図４Ａの破線Ｖ部の拡大図である。
第１実施例の下部ケース１５を上方から見た上面図である。
図６の破線VII部を後方右方上方から見た拡大斜視図である。
第１実施例の下部ケース１５を左方後方上方から見た斜視図である。
第１実施例の電池モジュール１０を前方右方上方から見た斜視図である。
第１実施例の電池モジュール１０を後方左方上方から見た斜視図である。
図９ＡのX-X線に沿った断面図である。
第１実施例のセルケース８０を前方右方上方から見た斜視図である。
第１実施例の右セルケース８５を後方左方上方から見た斜視図である。
第１実施例のセルケース８０を上方から見た上面図である。
第１実施例において、電池モジュール１０と下部ケース１５が固定されている状態の上面図である。
第１実施例の電池パック２を上面から見た上面図である。
図１２Ａの破線XIII部の拡大図である。
図１３ＡのXIIIB-XIIIB線に沿った断面図である。
本実施に係る電池パック２の上方断面図である。
図１４の破線XV部の拡大図である。
本実施に係る電池パック２の上方断面図である。
図１６の破線XVII部の拡大図である。
第１実施例に係る電池パック２を右方から見た断面図である。
第１実施例に係る電池パック２を右方から見た断面図である。
第１実施例に係る電池パック２を後方から見た断面図である。
図１２Ａ、図１２ＢのXXI-XXI線に沿った断面図である。
第１実施例に係る電池パック２を充電器３００に取付けた状態を左方から見た断面図である。
第１実施例に係る電池パック２を充電器３００に取付けた状態を左方から見た断面図である。
第１実施例に係る電池パック２を電動工具２００に取付けた状態を右方上方前方から見た斜視図である。
第１実施例に係る電池パック２を電動工具２００に取付けた状態において、後方から見た断面図である。
第１実施例に係る電池パック２を充電器３００に取付けた状態を左方下方後方から見た斜視図である。
充電器３００を左方後方下方から見た斜視図である。
第２実施例の電池パック６０２を前方右方下方から見た斜視図である。
【発明を実施するための形態】
【０００９】
１またはそれ以上の実施形態において、セルケースは、アウターケースにネジ止めされていてもよい。
【００１０】
上記の構成によれば、例えば、ユーザが電池パックを落下させた場合等に、アウターケースとセルケースが位置ずれすることを抑制することができる。従って、下部ケースに衝撃が加わった場合に、セルケースに収容されている電池セルが損傷することをより抑制することができる。
（【００１１】以降は省略されています）
