公開番号2025134188
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024031936
出願日2024-03-04
発明の名称吸気弁装置
出願人愛三工業株式会社
代理人弁理士法人岡田国際特許事務所
主分類F02D 9/10 20060101AFI20250909BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】スロットルバルブをスロットルシャフトに固定する際、スロットルバルブの位置ずれ防止機能を安定化させる。
【解決手段】スロットルシャフト30に固定されたスロットルバルブ40を有する吸気弁装置であって、スロットルシャフト30には、スロットルバルブ40が挿入されるバルブ挿入スリット33が径方向に貫通した状態で形成されており、バルブ挿入スリット33に挿入されたスロットルバルブ40が締結機構によりスロットルシャフト30に固定される構成であり、バルブ挿入スリット33は、スリット中央部33cと、スリット中央部33cの軸方向一端側と他端側とから軸方向に離れるにつれて拡開する一対のテーパ部33f,33rとを有しており、スロットルバルブ40は、バルブ挿入スリット33のテーパ部33f,33rの位置で締結機構によりスロットルシャフトに固定される。
【選択図】図3
特許請求の範囲【請求項１】
吸気通路を備えるスロットルボデーと、前記吸気通路を横切って前記スロットルボデーの軸受に支持されているスロットルシャフトと、前記スロットルシャフトに固定されて、前記吸気通路の開度を調整可能な円板状のスロットルバルブとを有する吸気弁装置であって、
前記スロットルシャフトには、前記スロットルバルブが挿入されるバルブ挿入スリットが径方向に貫通した状態で形成されており、
前記バルブ挿入スリットに挿入された前記スロットルバルブが締結機構により前記スロットルシャフトに固定される構成であり、
前記スロットルシャフトの前記バルブ挿入スリットは、スリット中央部と、前記スリット中央部の軸方向一端側と他端側とから軸方向に離れるにつれて拡開する一対のテーパ部とを有しており、
前記スロットルバルブは、前記バルブ挿入スリットのテーパ部の位置で前記締結機構により前記スロットルシャフトに固定される吸気弁装置。

発明の詳細な説明【技術分野】
【０００１】
本技術は、吸気通路を備えるスロットルボデーと、前記吸気通路を横切って前記スロットルボデーの軸受に支持されているスロットルシャフトと、前記スロットルシャフトに固定されて、前記吸気通路の開度を調整可能な円板状のスロットルバルブとを有する吸気弁装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
上記した吸気弁装置に関する技術が特許文献１に記載されている。特許文献１に記載の吸気弁装置１００は、図６に示すように、吸気通路１０２が形成されたスロットルボデー１０３を備えている。また、吸気弁装置１００は、吸気通路１０２を横切ってスロットルボデー１０３の軸受１０３ｊに支持されているスロットルシャフト１０４と、前記スロットルシャフト１０４に固定されており、吸気通路１０２の開度を調整可能な円板状のスロットルバルブ１０６とを備えている。
【０００３】
スロットルシャフト１０４には、図６、図７に示すように、スロットルバルブ１０６が挿入されるバルブ挿入スリット１０４ｓが径方向に貫通した状態で形成されている。さらに、バルブ挿入スリット１０４ｓの両開口部の位置には、図７に示すように、先端が尖ったトゲ状の突片１０４ｔが形成されている。そして、バルブ挿入スリット１０４ｓに挿入されたスロットルバルブ１０６がスクリュー１０７によりスロットルシャフト１０４に固定される。このとき、バルブ挿入スリット１０４ｓの両開口部の突片１０４ｔがスロットルバルブ１０６の表面、及び裏面に食い込むため、スロットルシャフト１０４に対するスロットルバルブ１０６の位置ずれを防止できる。ここで、トゲ状の突片１０４ｔは、切削加工の際のバリ等が好適に活用される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１７２５４４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記吸気弁装置１００では、スロットルシャフト１０４のバルブ挿入スリット１０４ｓにトゲ状の突片１０４ｔを形成し、それらのトゲ状の突片１０４ｔをスロットルバルブ１０６の表面、及び裏面に食い込ませて、スロットルバルブ１０６の位置ずれを防止する構成である。しかし、バリ等によりトゲ状の突片１０４ｔを形成する構成では、位置ずれ防止機能のばらつきが大きくなり、効果が安定しない。
【０００６】
本技術は、上記問題点を解決するためになされたものであり、本発明が解決しようとする課題は、スロットルバルブをスロットルシャフトに固定する際、スロットルバルブの位置ずれ防止機能を安定化させることである。
【課題を解決するための手段】
【０００７】
上記した課題は、各技術によって解決される。第１の技術は、吸気通路を備えるスロットルボデーと、前記吸気通路を横切って前記スロットルボデーの軸受に支持されているスロットルシャフトと、前記スロットルシャフトに固定されて、前記吸気通路の開度を調整可能な円板状のスロットルバルブとを有する吸気弁装置であって、前記スロットルシャフトには、前記スロットルバルブが挿入されるバルブ挿入スリットが径方向に貫通した状態で形成されており、前記バルブ挿入スリットに挿入された前記スロットルバルブが締結機構により前記スロットルシャフトに固定される構成であり、前記スロットルシャフトの前記バルブ挿入スリットは、スリット中央部と、前記スリット中央部の軸方向一端側と他端側とから軸方向に離れるにつれて拡開する一対のテーパ部とを有しており、前記スロットルバルブは、前記バルブ挿入スリットのテーパ部の位置で前記締結機構により前記スロットルシャフトに固定される。
【０００８】
第１の技術によると、スロットルシャフトのバルブ挿入スリットは、スリット中央部と、前記スリット中央部の軸方向一端側と他端側とから軸方向に離れるにつれて拡開する一対のテーパ部とを有している。このため、スロットルバルブがスロットルシャフトのバルブ挿入スリットに挿入されると、スロットルバルブとバルブ挿入スリットのテーパ部間には隙間が形成される。そして、スロットルバルブは、バルブ挿入スリットのテーパ部の位置で締結機構によりスロットルシャフトに固定される。これにより、スロットルバルブは、締結機構の締結により、バルブ挿入スリットのスリット中央部の位置で表面側と裏面側とから押圧される。即ち、締結機構によりスロットルバルブがスロットルシャフトに固定された状態で、バルブ挿入スリットにおけるスリット中央部、特にスリット中央部とテーパ部との境界部位の接圧が上昇する。これにより、スロットルシャフトに対するスロットルバルブの位置ずれが防止される。また、スロットルシャフトのバルブ挿入スリットをスリット中央部とテーパ部とから精度良く形成できるため、スロットルバルブの位置ずれ防止機能を安定化できる。
【発明の効果】
【０００９】
本願の技術によると、スロットルバルブをスロットルシャフトに固定する際、スロットルバルブの位置ずれ防止機能を安定化できる。
【図面の簡単な説明】
【００１０】

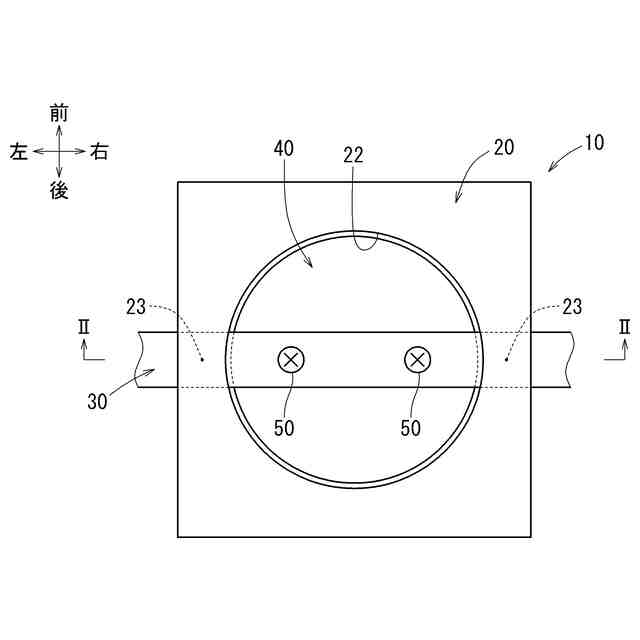

本発明の実施形態１に係る吸気弁装置を表す平面図である。
図１のII-II矢視断面図である。

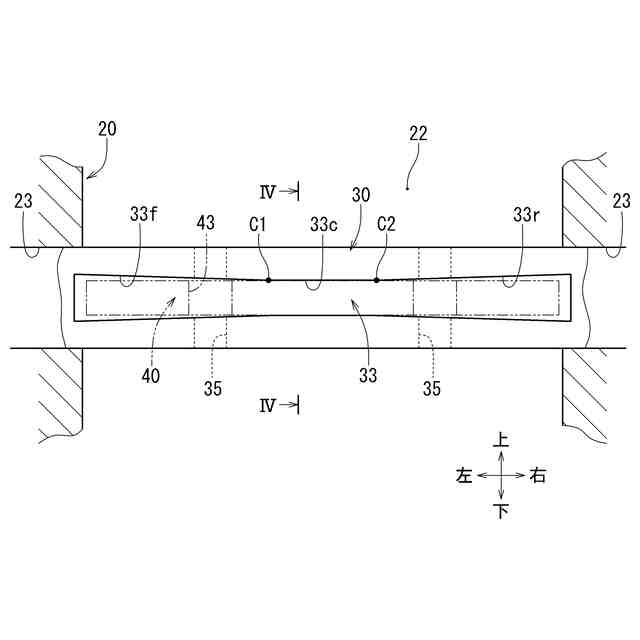

スロットルシャフトのバルブ挿入スリットを表す側面図（図２のIII矢視拡大図）である。

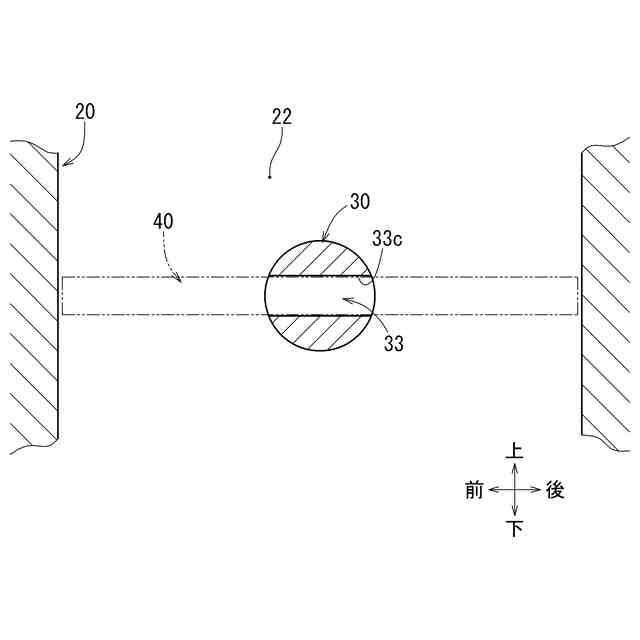

図３のIV-IV矢視断面図である。

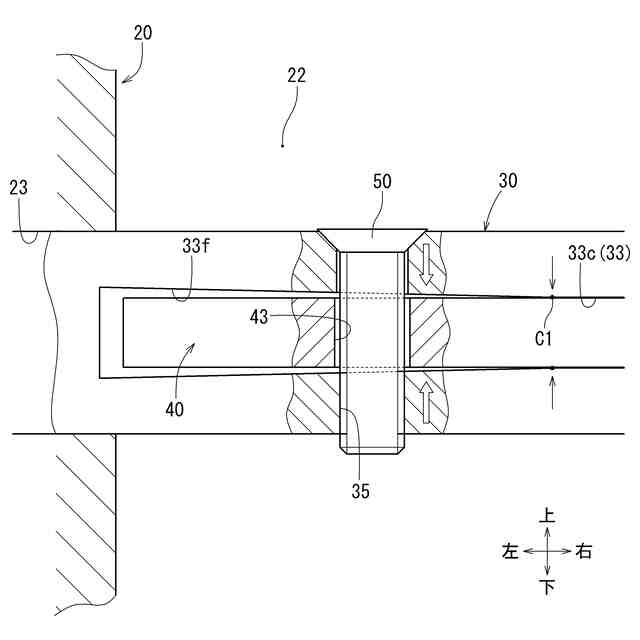

スロットルシャフトに対するスロットルバルブのスクリューによる固定構造を表す縦断面図である。

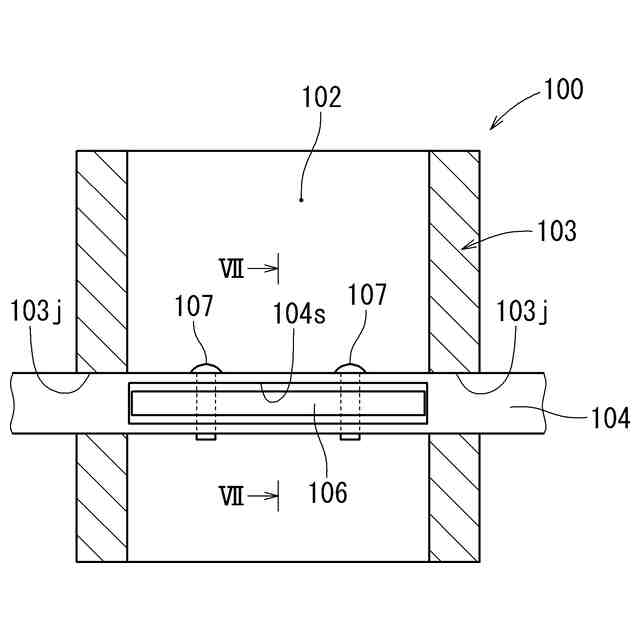

従来の吸気弁装置を表す縦断面図である。

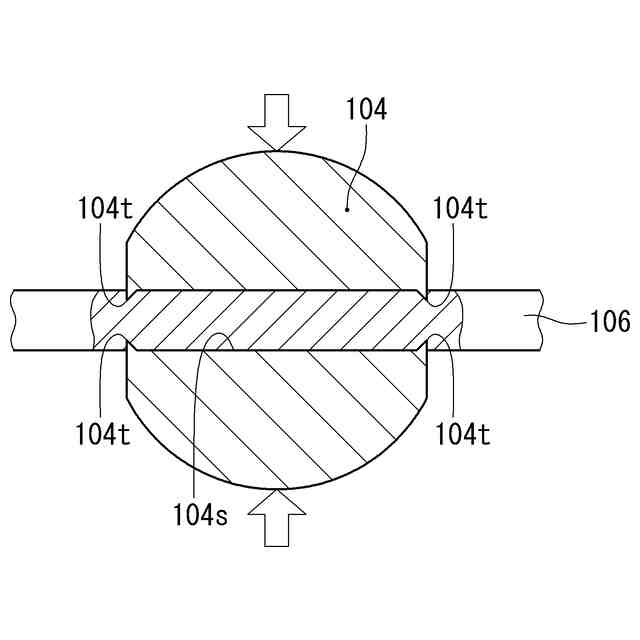

図６のVII-VII矢視断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
