公開番号2025132229
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029639
出願日2024-02-29
発明の名称吸気制御弁
出願人愛三工業株式会社
代理人弁理士法人岡田国際特許事務所
主分類F02D 9/10 20060101AFI20250903BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】締付部材による締結後のスロットルシャフトに対するスロットルバルブのずれを抑制する。
【解決手段】吸気制御弁10は、スリット孔21を有するスロットルシャフト20と、スリット孔21に挿入されるスロットルバルブ30と、スロットルシャフト20にスロットルバルブ30を締結するスクリュ40と、を備える。スリット孔21はスロットルバルブ30の両板面31に面接触する両壁面21aを有する。スロットルバルブ30の両板面31は、両壁面21aに面接触する接触面部31aと両壁面21aに面接触しない非接触面部31bとを有する。両壁面21aは、スロットルシャフト20の外周面20bに比べて粗い表面粗さを有するシャフト側粗面部を有する。両接触面部31aは、非接触面部31bに比べて粗い表面粗さを有するバルブ側粗面部を有する。
【選択図】図3
特許請求の範囲【請求項１】
径方向に貫通するスリット孔を有するスロットルシャフトと、
前記スリット孔に挿入される平板状のスロットルバルブと、
前記スロットルシャフトに前記スロットルバルブを締結する締付部材と、
を備える吸気制御弁であって、
前記スロットルバルブと前記スロットルバルブとの締結状態において、前記スロットルシャフトの前記スリット孔は前記スロットルバルブの両板面に面接触する両壁面を有しており、前記スロットルバルブの前記両板面は、前記両壁面に面接触する接触面部と前記両壁面に面接触しない非接触面部とを有しており、
前記スリット孔の前記両壁面のうちの少なくとも一つの壁面は前記スロットルシャフトの外周面に比べて粗い表面粗さを有するシャフト側粗面部を有するか、及び／又は、前記スロットルバルブの前記両板面のうちの少なくとも一つの板面の前記接触面部は該板面の前記非接触面部に比べて粗い表面粗さを有するバルブ側粗面部を有する、吸気制御弁。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示の技術は吸気制御弁に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、例えば特許文献１に記載された弁装置がある。その弁装置は、径方向に貫通するスリット孔を有するシャフトと、スリット孔に挿入される平板状のバルブと、シャフトにバルブを締結する締付部材と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１７２５４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の弁装置では、シャフトとバルブとの結合を強固にして、使用環境の変化によるストレスによって生じるバルブのずれを防止するために、シャフトとバルブが相互に対面する重畳区域に、スクリュの締付けによって相手方に食い込む凹凸手段（突片、凹み等）を形成している。しかしながら、凹凸手段（突片、凹み等）の形成が困難で低コスト化が難しい。また、相手方への凸部（突片）の食い込みのばらつきが大きく、バルブのずれ止め効果が安定しない場合がある。また、凸部により相手方への組付け性も低下する場合もある。
【０００５】
本明細書に開示の技術が解決しようとする課題は、特許文献１に記載の構成とは異なる構成により、締付部材による締結後のスロットルシャフトに対するスロットルバルブのずれを抑制することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本明細書が開示する技術は次の手段をとる。
【０００７】
第１の手段は、径方向に貫通するスリット孔を有するスロットルシャフトと、前記スリット孔に挿入される平板状のスロットルバルブと、前記スロットルシャフトに前記スロットルバルブを締結する締付部材と、を備える吸気制御弁であって、前記スロットルバルブと前記スロットルバルブとの締結状態において、前記スロットルシャフトの前記スリット孔は前記スロットルバルブの両板面に面接触する両壁面を有しており、前記スロットルバルブの前記両板面は、前記両壁面に面接触する接触面部と前記両壁面に面接触しない非接触面部とを有しており、前記スリット孔の前記両壁面のうちの少なくとも一つの壁面は前記スロットルシャフトの外周面に比べて粗い表面粗さを有するシャフト側粗面部を有するか、及び／又は、前記スロットルバルブの前記両板面のうちの少なくとも一つの板面の前記接触面部は該板面の前記非接触面部に比べて粗い表面粗さを有するバルブ側粗面部を有する、吸気制御弁である。
【０００８】
第１の手段によると、シャフト側粗面部及び／又はバルブ側粗面部により、スロットルシャフトとスロットルバルブとの接触面間の摩擦係数を上げることで、スロットルバルブのずれ荷重（保持力）を増大することができる。よって、締付部材による締結後のスロットルシャフトに対するスロットルバルブのずれを抑制することができる。
【発明の効果】
【０００９】
本明細書に開示の技術によると、特許文献１に記載の構成とは異なる構成により、締付部材による締結後のスロットルシャフトに対するスロットルバルブのずれを抑制することができる。
【図面の簡単な説明】
【００１０】

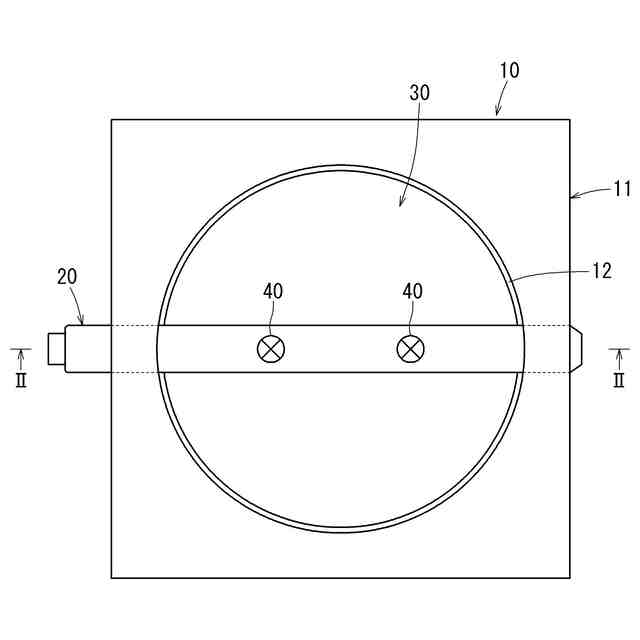

一実施形態にかかる吸気制御弁を示す平面図である。

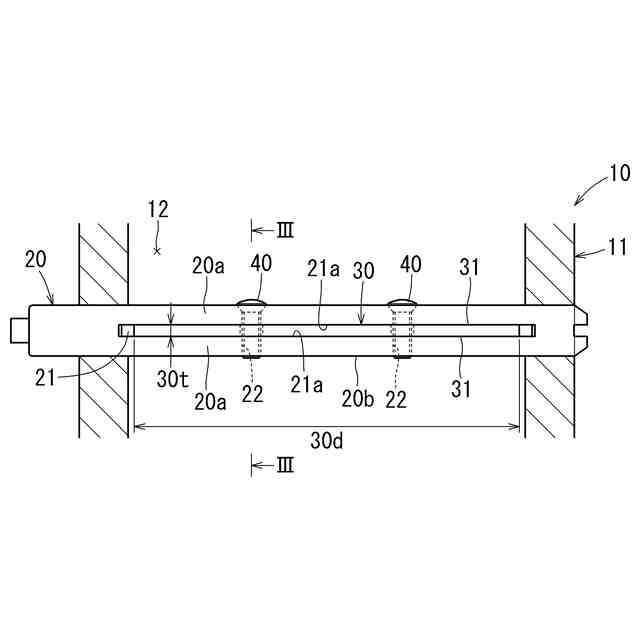

図１のII－II線矢視断面図である。

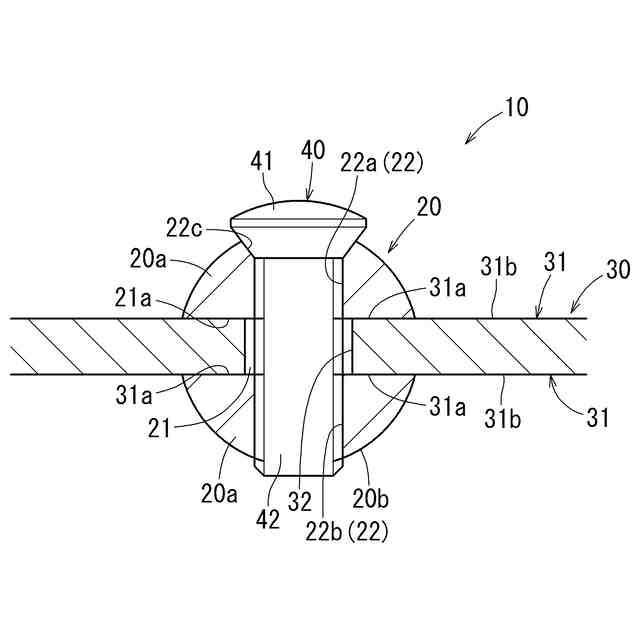

図２のIII－III線矢視断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
