公開番号2025134309
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032139
出願日2024-03-04
発明の名称電力供給装置
出願人愛三工業株式会社,公立大学法人大阪
代理人弁理士法人快友国際特許事務所
主分類H02M 3/28 20060101AFI20250909BHJP(電力の発電,変換,配電)
要約【課題】電力供給装置の起動時における過電流や過電圧を抑制することができる技術を提供する。
【解決手段】電力供給装置は、電源に接続されている前段電圧変換装置と、前段電圧変換装置と負荷に接続されている後段電圧変換装置と、制御装置と、を備えている。前段電圧変換装置は、電源から入力される電圧を変換して後段電圧変換装置に出力し、後段電圧変換装置は、前段電圧変換装置から入力される電圧を変換して負荷に出力し、制御装置は、後段電圧変換装置の出力電圧に基づいて前段電圧変換装置の出力電圧を制御する。

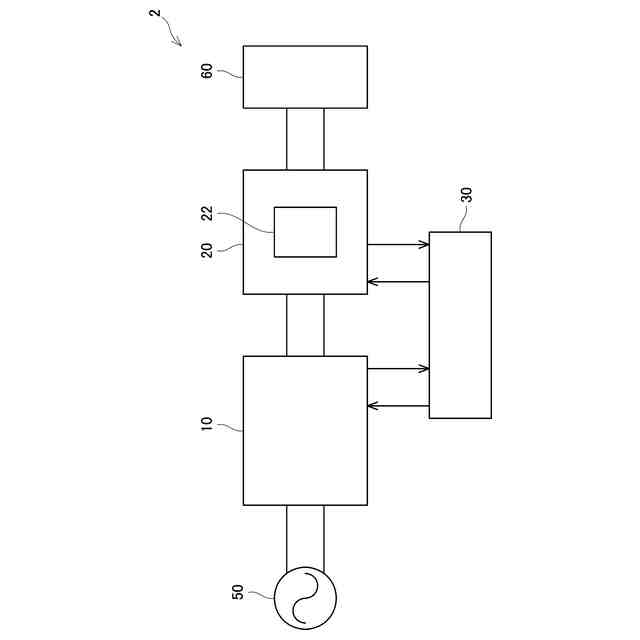

【選択図】図1
特許請求の範囲【請求項１】
電源から供給される電力を負荷に供給する電力供給装置であって、
前記電源に接続されている前段電圧変換装置と、
前記前段電圧変換装置と前記負荷に接続されている後段電圧変換装置と、
制御装置と、を備えており、
前記前段電圧変換装置は、前記電源から入力される電圧を変換して前記後段電圧変換装置に出力し、
前記後段電圧変換装置は、前記前段電圧変換装置から入力される電圧を変換して前記負荷に出力し、
前記制御装置は、前記後段電圧変換装置の出力電圧に基づいて前記前段電圧変換装置の出力電圧を制御する、電力供給装置。
続きを表示（約 450 文字）【請求項２】
請求項１に記載の電力供給装置であって、
前記制御装置は、前記後段電圧変換装置の出力電圧に基づいて前記前段電圧変換装置における力率を改善する、電力供給装置。
【請求項３】
請求項１又は２に記載の電力供給装置であって、
前記後段電圧変換装置は、入力側から出力側に電力を伝送するトランスを備えており、
前記制御装置は、前記後段電圧変換装置の出力電圧と前記トランスの巻き数比とに基づいて前記前段電圧変換装置の出力電圧を制御する、電力供給装置。
【請求項４】
請求項１又は２に記載の電力供給装置であって、
前記後段電圧変換装置は、出力電圧を目標電圧に到達させるまでの時間を遅延させる遅延回路を備えている、電力供給装置。
【請求項５】
請求項１又は２に記載の電力供給装置であって、
前記負荷は、二次電池であり、
前記電力供給装置は、前記二次電池を充電する充電装置内に設けられている、電力供給装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、電力供給装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１にスイッチング電源装置が開示されている。特許文献１のスイッチング電源装置は、入力電圧をスイッチングして電圧変換する第１のコンバータ回路と、第１のコンバータ回路によって生成された直流電圧をスイッチングして出力電圧を生成する第２のコンバータ回路と、第１のコンバータ回路のスイッチングを制御する第１の制御回路と、第２のコンバータ回路のスイッチングを制御する第２の制御回路と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３２０８７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の装置では、第１のコンバータ回路の出力コンデンサが十分に充電されているタイミングで力率改善動作がされておらず、力率が悪い状態のまま後段の第２のコンバータ回路が動作し始めることがある。そうすると、第２のコンバータ回路の出力が十分に上昇しないことがある。このような構成では、装置の起動時に過電流や過電圧が発生することがある。
【０００５】
本明細書は、電力供給装置の起動時における過電流や過電圧を抑制することができる技術を提供する。
【課題を解決するための手段】
【０００６】
本技術の第１の態様は、電源から供給される電力を負荷に供給する電力供給装置を開示する。電力供給装置は、前記電源に接続されている前段電圧変換装置と、前記前段電圧変換装置と前記負荷に接続されている後段電圧変換装置と、制御装置と、を備えている。前記前段電圧変換装置は、前記電源から入力される電圧を変換して前記後段電圧変換装置に出力し、前記後段電圧変換装置は、前記前段電圧変換装置から入力される電圧を変換して前記負荷に出力し、前記制御装置は、前記後段電圧変換装置の出力電圧に基づいて前記前段電圧変換装置の出力電圧を制御してもよい。
【０００７】
この構成によると、後段電圧変換装置の出力電圧に基づいて前段電圧変換装置の出力電圧を制御することにより、電力供給装置の起動時における過電流や過電圧を抑制することができる。
【０００８】
第２の態様では、上記第１の態様において、前記制御装置は、前記後段電圧変換装置の出力電圧に基づいて前記前段電圧変換装置における力率を改善してもよい。この構成によると、電力供給装置における電力の損失を低減することができる。
【０００９】
第３の態様では、上記第１又は第２の態様において、前記後段電圧変換装置は、入力側から出力側に電力を伝送するトランスを備えていてもよい。前記制御装置は、前記後段電圧変換装置の出力電圧と前記トランスの巻き数比とに基づいて前記前段電圧変換装置の出力電圧を制御してもよい。この構成によると、後段電圧変換装置のトランスの磁気飽和を抑制することができる。
【００１０】
第４の態様では、上記第１から第３の態様のいずれか一つにおいて、前記後段電圧変換装置は、出力電圧を目標電圧に到達させるまでの時間を遅延させる遅延回路を備えていてもよい。
（【００１１】以降は省略されています）
